_2021年中考物理复习专题训练—电流的热效应

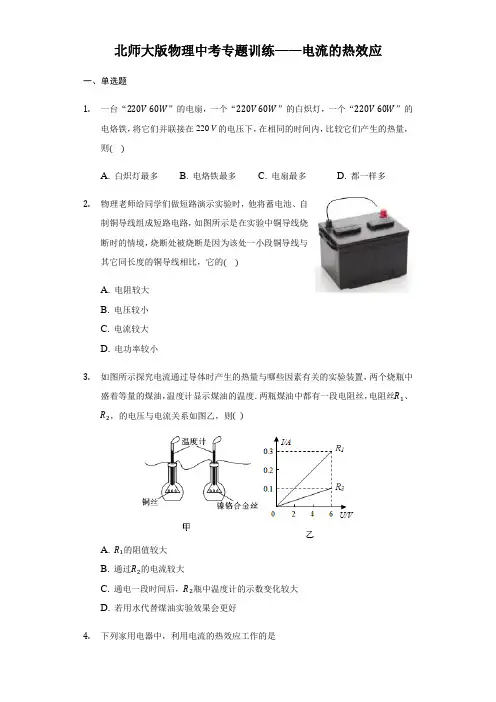

北师大版物理中考专题训练——电流的热效应一、单选题1.一台“220V60W”的电扇，一个“220V60W”的白炽灯，一个“220V60W”的电烙铁，将它们并联接在220 V的电压下，在相同的时间内，比较它们产生的热量，则()A. 白炽灯最多B. 电烙铁最多C. 电扇最多D. 都一样多2.物理老师给同学们做短路演示实验时，他将蓄电池、自制铜导线组成短路电路，如图所示是在实验中铜导线烧断时的情境，烧断处被烧断是因为该处一小段铜导线与其它同长度的铜导线相比，它的()A. 电阻较大B. 电压较小C. 电流较大D. 电功率较小3.如图所示探究电流通过导体时产生的热量与哪些因素有关的实验装置，两个烧瓶中盛着等量的煤油，温度计显示煤油的温度．两瓶煤油中都有一段电阻丝，电阻丝R1、R2，的电压与电流关系如图乙，则()A. R1的阻值较大B. 通过R2的电流较大C. 通电一段时间后，R2瓶中温度计的示数变化较大D. 若用水代替煤油实验效果会更好4.下列家用电器中，利用电流的热效应工作的是A. 电风扇B. 洗衣机C. 电视机D. 电热水壶5.利用图中5个阻值相等的电阻完成“焦耳定律”的探究实验，以下说法错误的是()A. 本实验采用的研究方法有“控制变量法”和“转换法”B. 通电后会发现在相同时间内乙产生的热量是丙产生热量的2倍C. 若要探究导体的电阻对电热的影响，应该选择观察甲、乙D. 图丙中外接5Ω电阻的作用是改变流过电阻D的电流，使通过电阻A、D的电流不同6.一个电热器接在电压为10 V的电源上，电功率为10 W，那么()A. 这个电热器的电阻等于10ΩB. 通过这个电热器的电流等于10 AC. 每1min电热器消耗的电能是10 JD. 每1min电热器产生的热是10 J7.如图所示是探究“电流通过导体时产生热量的多少与哪些因素有关”的实验装置，两个透明绝热容器中密封着等质量的空气，U形管中液面高度的变化反应密闭空气温度的变化，下列说法正确的是()A. 甲实验是为了研究电流产生的热量与电阻的关系B. 甲实验通电一段时间后，左侧容器内空气吸收的热量比右侧容器内空气吸收热量少C. 乙实验是为了研究电流产生的热量与电流的关系D. 电流通过导体时产生热量的多少是通过U形管中液面的高度差来反映的8.将规格都是“220V200W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中，正确的是()A. 电风扇产生的热量最多B. 电视机产生的热量最多C. 电烙铁产生的热量最多D. 三者产生的热量一样多9.一台“6V3W“的迷你型小风扇，电动机线圈阻值为0.1Ω.则小风扇正常工作1min产生的热量为()A. 0.025JB. 1.5JC. 3 JD. 180 J10.超导材料的应用具有十分诱人的前景。

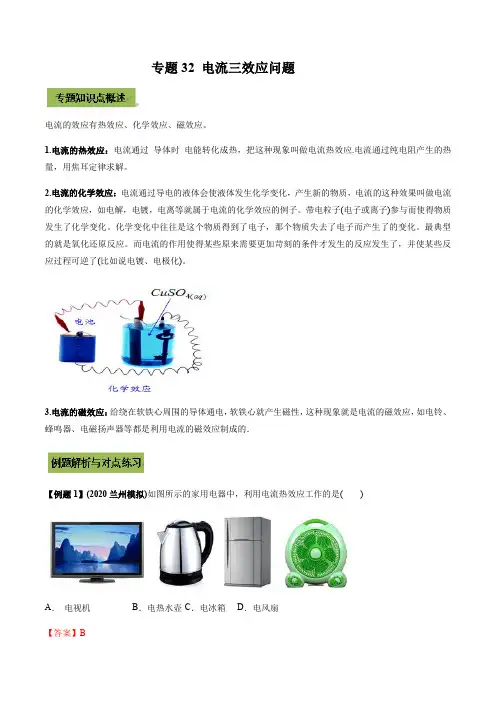

专题32 电流三效应问题电流的效应有热效应、化学效应、磁效应。

1.电流的热效应：电流通过导体时电能转化成热，把这种现象叫做电流热效应.电流通过纯电阻产生的热量，用焦耳定律求解。

2.电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质，电流的这种效果叫做电流的化学效应，如电解，电镀，电离等就属于电流的化学效应的例子。

带电粒子(电子或离子)参与而使得物质发生了化学变化。

化学变化中往往是这个物质得到了电子，那个物质失去了电子而产生了的变化。

最典型的就是氧化还原反应。

而电流的作用使得某些原来需要更加苛刻的条件才发生的反应发生了，并使某些反应过程可逆了(比如说电镀、电极化)。

3.电流的磁效应：给绕在软铁心周围的导体通电，软铁心就产生磁性，这种现象就是电流的磁效应，如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的．【例题1】(2020兰州模拟)如图所示的家用电器中，利用电流热效应工作的是()A．电视机B．电热水壶C．电冰箱D．电风扇【答案】B【解析】A．电视机主要把电能转化为光能和声能，不是利用电流的热效应．不合题意；B．电热水壶主要把电能转化为内能，是利用电流的热效应．符合题意；CD．电冰箱、电风扇主要是把电能转化为机械能，不是利用电流的热效应．不合题意．【点拨】要解答本题需掌握：电流的热效应就是把电能转化为内能．【对点练习】如图所示的家用电器中，利用电流热效应工作的是()A．电视机B．电风扇C．电脑D．电烤箱【答案】D【解析】A．电视机主要是把电能转化为声能和光能，不是利用电流的热效应，故A错误；B．电风扇是利用电流的磁效应工作的，不是利用电流的热效应，故B错误；C．电脑主要是把电能转化为声能和光能，不是利用电流的热效应，故C错误．D．电烤箱是利用电流的热效应工作的，故D正确．【点拨】(1)电流的热效应：电流通过导体要发热，这叫做电流的热效应，如电灯、电炉、电烙铁、电焊等都是电流的热效应的例子；(2)电流的化学效应：电流通过导电的液体会使液体发生化学变化，产生新的物质，电流的这种效果叫做电流的化学效应，如电解，电镀，电离等就属于电流的化学效应的例子；(3)电流的磁效应：给绕在软铁心周围的导体通电，软铁心就产生磁性，这种现象就是电流的磁效应，如电铃、蜂鸣器、电磁扬声器等都是利用电流的磁效应制成的．【例题2】(2020四川成都)图是我国古代发明的指南针——司南，能指示南北方向。

专题15电功、电功率和电热第2期一、单选题1．（2021·北京中考真题）下列四种用电器中。

利用电流热效应工作的是（ ） A ．电冰箱 B ．电视机C ．电脑D ．电热水壶【答案】D 【详解】A ．电冰箱是将电能转化为电动机的机械能，通过做功发生物态变化工作的，不是利用电流的热效应来工作的，故A 不符合题意；B ．电视机将电能转化为声音与图像，不是利用电流的热效应来工作的，故B 不符合题意；C ．电将电能转化为声音与图像，不是利用电流的热效应来工作的，故C 不符合题意；D ．电水壶工作时将电能转化为内能，利用电流的热效应工作的; 故D 符合题意。

故选D 。

2．（2021·四川眉山市·中考真题）如图所示，电源电压为6V 保持不变，13ΩR =，218ΩR =，灯泡L 标有“6V 3W ”字样，假定灯丝电阻不变。

下列说法中正确的是（ ）A ．灯泡L 正常工作时的电阻为2ΩB ．当只闭合开关1S 时，电阻1R 消耗的功率为1.2WC ．如果开关1S 、2S 和3S 同时闭合，灯泡L 短路不工作D ．此电路消耗的最大电功率与最小电功率之比为25:12 【答案】D 【详解】 A ．由2U P R=得，灯泡L 正常工作时的电阻为()22L L L 6V =12Ω3WU R P == 故A 错误；B ．当只闭合开关1S 时，电阻1R 与灯泡L 串联，此时电路的总电阻为L 112315R R R =+=Ω+Ω=Ω电路的电流6V =0.4A 15ΩU I R == 电阻1R 消耗的功率()22110.4A ?3Ω=0.48W P I R == 故B 错误；C ．如果开关1S 、2S 和3S 同时闭合，电阻1R 被短路，电阻2R 与灯泡L 并联，故C 错误；D ．当只闭合开关1S 时，电阻1R 与灯泡L 串联，此时电路的总电阻最大为max L 112315R R R =+=Ω+Ω=Ω电路的电流6V=0.4A 15ΩU I R == 电路消耗的功率最小min 6V 0.4A=2.4W P UI ==⨯如果开关1S 、2S 和3S 同时闭合，电阻1R 被短路，电阻2R 与灯泡L 并联，此时电路电阻最小为2L min 2L 18127.21812R R R R R Ω⨯Ω===Ω+Ω+Ω电路的功率最大为()22maxmin 6V =5W 7.2ΩU P R == 此电路消耗的最大电功率与最小电功率之比为5W:2.4W 25:12=故D正确。

中考物理实验专题复习——探究电流的热效应的实验命题点1.实验电路图的连接2.实验探究方法(1)转换法(实验通过温度计的示数或U形管液面的高度的变化反映产生热量的多少) ,(2)控制变量法①被加热物质相同，质量相同,初温相同②在研究电流的热效应与电阻的关系时,控制两加热电阻的电流相同(两电阻串联)和通电时间相同③在研究电流的热效应与电流的关系时,控制电阻相同,通电时间相同3.被加热物质的选择(选择空气,原因是其比热容小，实验耗时短,效果明显)4.实验中两容器中电阻丝串联的目的(使通过两个电阻丝的电流相等)5.电阻大小比较6.实验结论(1)电流通过导体产生的热量与电流、电阻和通电时间有关(2)在电流相同、通电时间相同的情况下,电阻越大,这个电阻产生的热量越多(3)在电阻相同、通电时间相同的情况下,通过一个电阻的电流越大,这个电阻产生的热量越多7.利用电流的热效应解释日常生活中的现象典题欣赏:1.(2017日照)某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。

他们用的实验器材如下如所示，两个透明容器中密封着等量空气，U形管中液面最初相平，两个密闭容器中都有一段电阻丝。

(1)请你用笔画线代替导线，把图甲两个容器的电阻丝接到电路中。

(2)实验中通过观察液面高度的变化来比较电流通过导体产生热量的多少，这种方法叫。

(3)接好电路，闭合开关，通电一段时间后，(填“左”或“右”)侧U形管中液面高度变化大，此实验现象表明，在电流和通电时间均相同的情况下，越大，所产生的热量越多。

(4)让两个密闭容器中的电阻一样大，在其中一个容器的外部将一个相同阻值的电阻和这个容器内的电阻并联(如图乙所示)。

移走图甲中的电阻，换接图乙中的电阻到电路中，重新做这个实验。

此时通过两容器中电阻的电流不同，在通电时间相同的情况下，观察U形管中液面高度变化，由此得到的结论是(5)如果热量用Q表示，电流用I表示，电阻用R表示，时间用t表示，则Q 。

中考物理高频考点《电流的热效应、焦耳定律》专题训练-带答案A级夯实基础命题点一电流的热效应1. 下列家用电器中利用电流热效应工作的是（）A. 电风扇B. 洗衣机C. 电炉子D. 电冰箱2. 在“探究电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图甲、乙所示的实验装置（两个透明容器中封闭着等量的空气）。

下列说法正确的是（）①U形管中液面高度的变化主要是由液体热胀冷缩引起的②图甲装置能探究电流通过导体产生的热量与电阻的关系③图乙实验过程中右边透明容器中电阻丝阻值应该等于 10 Ω④用图甲中的实验结论能解释“电炉丝热得发红而与电炉丝相连的导线几乎不发热”的现象A. ①②B. ②③C. ②④D. ③④3. [2023·枣庄]在探究电流通过导体产生热量的多少与什么因素有关的实验中。

某兴趣小组猜想：电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关，于是他们利用甲、乙、丙三个装置进行实验探究，如图所示，三个装置的透明容器中各有一段电阻丝，容器中密封着等量的空气，U 形管中液面高度的变化反映密闭空气温度的变化。

（1）要探究电热与电阻的关系。

应选用 ______ 组合，并将它们 _________ 接到电源两端进行实验。

（2）选用乙、丙组合，串联接到电源两端进行实验，在通电时间相同的情况下，发现乙装置 U 形管中液面高度变化大，由此可得到的结论是：在电阻相同、通电时间相同的情况下，________ _________________________________。

（3）实验中通过观察 U 形管中液面高度的变化反映密闭空气温度的变化，在研究许多物理问题时都会用到这种方法，下列实例采用的研究方法与此相同的是 ____（填选项字母）。

A. 探究电流与电压、电阻的关系B. 用铁屑显示磁体周围磁场分布C. 研究光的传播时，引入“光线”D. 探究平面镜成像的特点补充设问（4）选用乙、丙两组合，若将图丙右侧容器外并联的 5 Ω的电阻丝也放入右侧容器内，通电一段时间后，乙、丙容器中电阻丝产生热量的大小关系为 ____（填选项字母）。

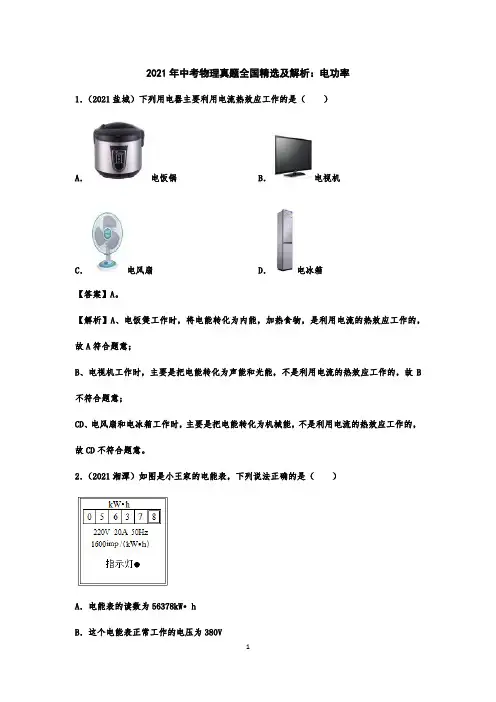

2021年中考物理真题全国精选及解析：电功率1．（2021盐城）下列用电器主要利用电流热效应工作的是（）A．电饭锅B．电视机C．电风扇D．电冰箱【答案】A。

【解析】A、电饭煲工作时，将电能转化为内能，加热食物，是利用电流的热效应工作的，故A符合题意；B、电视机工作时，主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故B 不符合题意；CD、电风扇和电冰箱工作时，主要是把电能转化为机械能，不是利用电流的热效应工作的，故CD不符合题意。

2．（2021湘潭）如图是小王家的电能表，下列说法正确的是（）A．电能表的读数为56378kW•hB．这个电能表正常工作的电压为380VC．这个电能表要在20A的电流下才能正常工作D．小王家用电器每消耗1度电，电能表指示灯闪烁1600次【答案】D。

【解析】A、电能表显示数字中最后一位是小数，单位为kW•h，则图中电能表示数为5637.8kWh，故A错误；B、表盘上“220V”表示电能表的正常工作电压为220V，故B错误；C、20A表示该电能表正常工作时允许通过的最大电流，故C错误；D、“1600imp/（kW•h）”表示用电器每消耗1kW•h（1度）的电能，电能表的指示灯闪烁1600次，故D正确。

3.（2021齐齐哈尔）在如图所示的电路中，电源电压保持不变。

当闭合开关S，滑动变阻器的滑片P向右移动时，下列说法中正确的是()A. 电流表示数减小，电压表示数增大B. 电流表示数减小，电压表示数不变C. 电路总电阻减小，电路总功率增大D. 电流表示数不变，电压表示数不变【答案】D【解析】解：由图可知，R1和R2并联，电压表测量电源的电压；电流表测量R1的电流；滑片向右移动时，由于电源电压不变，则电压表示数不变；因并联电路中各支路互不影响，所以通过R1的电流不变，即电流表示数不变，故D正确，AB错误；当闭合开关S，滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，并联电路的总电阻变大；根据P=U 2R可知，总功率变小，故C错误故选：D4．（2021湘潭）如图是小李家电火锅的简化电路图，由图可知（）A．R1和R2是串联的B．开关S1控制整个电路C．只闭合开关S，是高温挡D．开关S和S1都闭合，是高温挡【答案】D。
