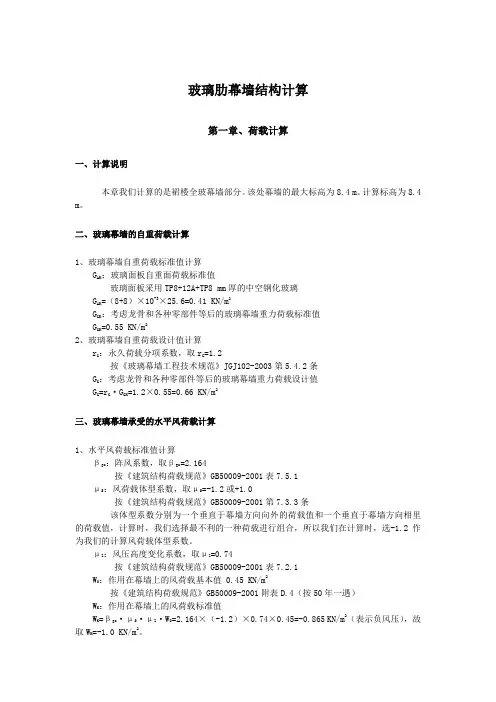

玻璃肋幕墙结构计算第一章、荷载计算一、计算说明本章我们计算的是裙楼全玻幕墙部分。
该处幕墙的最大标高为8.4 m。
计算标高为8.4 m。
二、玻璃幕墙的自重荷载计算1、玻璃幕墙自重荷载标准值计算G AK：玻璃面板自重面荷载标准值玻璃面板采用TP8+12A+TP8 mm厚的中空钢化玻璃G AK=（8+8）×10-3×25.6=0.41 KN/m2G GK：考虑龙骨和各种零部件等后的玻璃幕墙重力荷载标准值G GK=0.55 KN/m22、玻璃幕墙自重荷载设计值计算r G：永久荷载分项系数，取r G=1.2按《玻璃幕墙工程技术规范》JGJ102-2003第5.4.2条G G：考虑龙骨和各种零部件等后的玻璃幕墙重力荷载设计值G G=r G·G GK=1.2×0.55=0.66 KN/m2三、玻璃幕墙承受的水平风荷载计算1、水平风荷载标准值计算βgz：阵风系数，取βgz=2.164按《建筑结构荷载规范》GB50009-2001表7.5.1μS：风荷载体型系数，取μS=-1.2或+1.0按《建筑结构荷载规范》GB50009-2001第7.3.3条该体型系数分别为一个垂直于幕墙方向向外的荷载值和一个垂直于幕墙方向相里的荷载值，计算时，我们选择最不利的一种荷载进行组合，所以我们在计算时，选-1.2作为我们的计算风荷载体型系数。
μZ：风压高度变化系数，取μZ=0.74按《建筑结构荷载规范》GB50009-2001表7.2.1W0：作用在幕墙上的风荷载基本值 0.45 KN/m2按《建筑结构荷载规范》GB50009-2001附表D.4（按50年一遇）W K：作用在幕墙上的风荷载标准值W K=βgz·μS·μZ·W0=2.164×（-1.2）×0.74×0.45=-0.865 KN/m2（表示负风压），故取W K=-1.0 KN/m2。
幕墙培训资料概论幕墙是指建筑物立面上的外部墙体系统，主要由玻璃、铝合金、石材等材料构成，用于保护建筑物内部区域，并提供隔热、防水和装饰等功能。
随着现代建筑技术的不断发展，幕墙在建筑设计中起着越来越重要的作用。
本资料将为您介绍幕墙的基本知识、设计原则以及施工要点。
一、幕墙的类型1. 幕墙按结构分为：点支式幕墙、板材式幕墙、网格幕墙和膨胀幕墙等。
每种类型的幕墙都有其特点和适用场合。
2. 幕墙按材料分为：玻璃幕墙、石材幕墙、金属幕墙和混合材料幕墙等。
选择合适的材料对于幕墙的性能和外观效果至关重要。
二、幕墙的设计原则1. 结构安全：幕墙的设计应符合建筑物结构的安全要求，并能承受正常风荷载和地震力。
2. 防水防潮：幕墙必须具备良好的防水和防潮性能，以保证建筑物内部不受水分侵入。
3. 隔热保温：幕墙应具备一定的隔热性能，降低建筑物内外温度差异，提高室内舒适度。
4. 美观装饰：幕墙设计不仅要满足基本功能要求，还要注重外观效果，与建筑风格相协调。
三、幕墙的施工要点1. 前期准备：施工前需要进行场地勘测、设计图纸审核等工作，确保施工的顺利进行。
2. 材料选用：根据设计要求，选择合适的幕墙材料，并进行质量检验，确保质量合格。
3. 施工工艺：幕墙的施工需要严格按照工艺规范进行，包括制作支撑结构、安装幕墙板材、密封处理等步骤。
4. 质量控制：施工过程中要进行质量检查，确保幕墙的安装质量和施工工艺符合规范要求。
5. 维护保养：幕墙的维护保养工作要及时进行，定期清洁幕墙表面，检查幕墙的密封性和防水性能。
结语幕墙作为现代建筑的重要组成部分，其设计和施工对于建筑的性能和外观效果起着决定性的作用。
本资料提供的幕墙培训资料是帮助您了解幕墙基本知识、设计原则和施工要点的重要参考。
希望通过学习，您能在幕墙设计和施工中获得更好的理解和应用。
如有任何问题，请随时与我们联系。
幕墙结构计算培训一、熟悉《玻璃幕墙工程技术规范》JGJ102-96 和《金属与石材幕墙工程技术规范》JGJ133-2001 中对各种荷载的取值和分项系数的取值二、对各种现行各种材料的强度设计值花岗岩、Q235钢、6063-T5铝型材、6003A-T5铝型材、3003铝板、各种浮法玻璃和钢化玻璃大面强度和边缘强度有一个初步的了解。
三、玻璃的强度和挠度的计算（四边简支和四边点支）玻璃等效厚度的计算（中空玻璃、夹胶玻璃）隐框幕墙玻璃结构胶的计算明框幕墙玻璃边缘挤压应力的计算四、石材、金属板的强度和挠度计算五、结构传力模式六、立柱的计算（1）荷载的取值（2）惯性矩、抗弯矩等各种截面参数的算法（CAD中MASSPROP命令的使用）（3）幕墙立柱构件主要形式（优、缺点）（优先采用上端悬挂支柱，尽量避免下端支承，金属构件刚度较小，容易失稳）1．简支梁优点：传力明确，施工方便缺点：由简支梁算出的型材截面过大，浪费材料2．双跨梁（双跨梁弯矩和挠度系数）优点：可减小弯矩和挠度，尤其对挠度的影响很大缺点：中间支座处的支座反力很大，施工不方便3．多跨连续梁（在接头处构造上的处理）优点：可减小幕墙的挠度缺点：由于活动接头不完全连续，实际上可采用的弯矩值比简支梁的略小。
接头处要进行构造处理（4）立柱材料的选用1.铝型材（在挠度允许下，可采用6063A-T5和6063-T5牌号的铝材），挠度主要由铝型材的弹性模量控制。
2.钢3.钢铝组合型材（5）规范对型材壁厚和挠度的强制性要求。
七．幕墙横梁的计算横梁是双向受弯构件，按立柱之间的距离作为梁的跨度，梁的支承条件按简支考虑。
横梁是双向受弯构件，在水平方向上为风荷载和地震荷载产生的水平荷载，在竖向方向上为由板和横梁自重产生的竖向荷载。
横梁的水平荷载分为三角形荷载和梯形荷载。
八、幕墙连接件的计算按钢结构规范计算（螺栓连接和焊缝连接）九、预埋件的计算预埋件的受力有剪力（一般由自重产生）、拉力（一般由风荷载和地震荷载产生）、弯矩（一般由自重产生），具体见幕墙规范和混凝土规范。
框架玻璃幕墙结构计算培训资料框架玻璃幕墙是现代建筑中常见的一种幕墙类型，其美观、透光性和隔热性等特点使得其广泛应用于高层建筑、商业建筑等领域。
对于从事框架玻璃幕墙结构计算的工程师和设计师来说，了解框架玻璃幕墙的结构计算原理和方法非常重要。
下面是一份框架玻璃幕墙结构计算培训资料，供参考。
1.框架玻璃幕墙结构计算的基本原理2.玻璃的结构计算玻璃的结构计算主要涉及到以下几个方面：-风荷载计算：根据幕墙所在地的风压设计标准，计算玻璃在风载作用下的受力情况。
-自重计算：根据玻璃的尺寸、表面处理方式等参数，计算玻璃自重产生的应力。
-温度变形计算：温度变形会影响玻璃的尺寸和应力分布，通过考虑温度变形系数和温度差等参数，计算玻璃的温度变形情况。
3.铝型材的结构计算铝型材的结构计算主要涉及到以下几个方面：-承载力计算：根据型材的材质、形状和局部破坏模式等参数，计算型材的承载力。
-刚度计算：根据型材的形状和尺寸等参数，计算型材的刚度，以评估框架的整体稳定性。
-稳定性计算：根据型材的长度、固定方式和加载方式等参数，计算型材的稳定性。
4.框架玻璃幕墙结构的计算方法-经验方法：基于已有的工程经验和试验数据，快速估算框架玻璃幕墙结构的计算结果。
-理论计算方法：基于力学原理和材料力学性质，建立数学模型，通过求解方程组得到框架玻璃幕墙结构的计算结果。
5.结构计算中的一些注意事项-选用合适的计算方法：根据工程的具体情况和准确度要求，选择合适的计算方法。
-确定合理的边界条件：在计算过程中，需要合理确定结构的边界条件，确保计算结果的准确性。
-考虑不确定性因素：在计算过程中，需要考虑结构材料的不确定性和外界因素的变化，进行合理的安全系数选择。
总结：框架玻璃幕墙结构计算是一项重要的工作，需要结合玻璃和铝型材两个方面进行综合考虑。
对于从事框架玻璃幕墙结构计算的工程师和设计师来说，深入了解框架玻璃幕墙的结构计算原理和方法，丰富相应的实践经验，是非常有必要的。
