幕墙结构计算基础知识培训共29页

幕墙结构计算培训一、熟悉《玻璃幕墙工程技术规范》JGJ102-96 和《金属与石材幕墙工程技术规范》JGJ133-2001 中对各种荷载的取值和分项系数的取值二、对各种现行各种材料的强度设计值花岗岩、Q235钢、6063-T5铝型材、6003A-T5铝型材、3003铝板、各种浮法玻璃和钢化玻璃大面强度和边缘强度有一个初步的了解。

三、玻璃的强度和挠度的计算（四边简支和四边点支）玻璃等效厚度的计算（中空玻璃、夹胶玻璃）隐框幕墙玻璃结构胶的计算明框幕墙玻璃边缘挤压应力的计算四、石材、金属板的强度和挠度计算五、结构传力模式六、立柱的计算（1）荷载的取值（2）惯性矩、抗弯矩等各种截面参数的算法（CAD中MASSPROP命令的使用）（3）幕墙立柱构件主要形式（优、缺点）（优先采用上端悬挂支柱，尽量避免下端支承，金属构件刚度较小，容易失稳）1．简支梁优点：传力明确，施工方便缺点：由简支梁算出的型材截面过大，浪费材料2．双跨梁（双跨梁弯矩和挠度系数）优点：可减小弯矩和挠度，尤其对挠度的影响很大缺点：中间支座处的支座反力很大，施工不方便3．多跨连续梁（在接头处构造上的处理）优点：可减小幕墙的挠度缺点：由于活动接头不完全连续，实际上可采用的弯矩值比简支梁的略小。

接头处要进行构造处理（4）立柱材料的选用1.铝型材（在挠度允许下，可采用6063A-T5和6063-T5牌号的铝材），挠度主要由铝型材的弹性模量控制。

2.钢3.钢铝组合型材（5）规范对型材壁厚和挠度的强制性要求。

七．幕墙横梁的计算横梁是双向受弯构件，按立柱之间的距离作为梁的跨度，梁的支承条件按简支考虑。

横梁是双向受弯构件，在水平方向上为风荷载和地震荷载产生的水平荷载，在竖向方向上为由板和横梁自重产生的竖向荷载。

横梁的水平荷载分为三角形荷载和梯形荷载。

八、幕墙连接件的计算按钢结构规范计算（螺栓连接和焊缝连接）九、预埋件的计算预埋件的受力有剪力（一般由自重产生）、拉力（一般由风荷载和地震荷载产生）、弯矩（一般由自重产生），具体见幕墙规范和混凝土规范。

幕墙培训资料概论幕墙是指建筑物立面上的外部墙体系统，主要由玻璃、铝合金、石材等材料构成，用于保护建筑物内部区域，并提供隔热、防水和装饰等功能。

随着现代建筑技术的不断发展，幕墙在建筑设计中起着越来越重要的作用。

本资料将为您介绍幕墙的基本知识、设计原则以及施工要点。

一、幕墙的类型1. 幕墙按结构分为：点支式幕墙、板材式幕墙、网格幕墙和膨胀幕墙等。

每种类型的幕墙都有其特点和适用场合。

2. 幕墙按材料分为：玻璃幕墙、石材幕墙、金属幕墙和混合材料幕墙等。

选择合适的材料对于幕墙的性能和外观效果至关重要。

二、幕墙的设计原则1. 结构安全：幕墙的设计应符合建筑物结构的安全要求，并能承受正常风荷载和地震力。

2. 防水防潮：幕墙必须具备良好的防水和防潮性能，以保证建筑物内部不受水分侵入。

3. 隔热保温：幕墙应具备一定的隔热性能，降低建筑物内外温度差异，提高室内舒适度。

4. 美观装饰：幕墙设计不仅要满足基本功能要求，还要注重外观效果，与建筑风格相协调。

三、幕墙的施工要点1. 前期准备：施工前需要进行场地勘测、设计图纸审核等工作，确保施工的顺利进行。

2. 材料选用：根据设计要求，选择合适的幕墙材料，并进行质量检验，确保质量合格。

3. 施工工艺：幕墙的施工需要严格按照工艺规范进行，包括制作支撑结构、安装幕墙板材、密封处理等步骤。

4. 质量控制：施工过程中要进行质量检查，确保幕墙的安装质量和施工工艺符合规范要求。

5. 维护保养：幕墙的维护保养工作要及时进行，定期清洁幕墙表面，检查幕墙的密封性和防水性能。

结语幕墙作为现代建筑的重要组成部分，其设计和施工对于建筑的性能和外观效果起着决定性的作用。

本资料提供的幕墙培训资料是帮助您了解幕墙基本知识、设计原则和施工要点的重要参考。

希望通过学习，您能在幕墙设计和施工中获得更好的理解和应用。

如有任何问题，请随时与我们联系。

幕墙结构概念介绍一、幕墙的定义1.1 幕墙的定义什么是幕墙立柱下端可对幕墙立柱来说，主体结构发生竖向压缩、转动，平动时，立柱均能在支点之间通过转动、平动来释放主体结构的位移支座铰接连接方式，立柱可以绕支点转动伸缩，可转动二、幕墙材料 2.1 玻璃玻璃的定义玻璃是一种均质的材料，一种固化的液体，分子完全任意排列，不具有晶体的结构。

玻璃没有熔点，当他被加热时，会追加从固体状态转变为具有塑性的黏质状态。

玻璃是各向同性的、是一种脆性材料，没有屈服点。

玻璃的基本物理性能性能符号值密度ρ25.6kN/m3弹性模量E72000 N/mm2泊松比μ0.2比热容C0.72 x103J/(kg x K)线膨胀系数α1x 10-5K-1导热率λ1W/(m x K)二、幕墙材料 2.1 玻璃建筑幕墙用玻璃的总类l 浮法玻璃l 热处理玻璃Ø钢化玻璃Ø半钢化玻璃l 夹层玻璃浮法半钢ØPVB 夹层ØSGP 夹层l 中空玻璃Ø充空气Ø充惰性气体l 镀膜玻璃Ø反射膜ØLow-E 膜玻璃表面无应力破碎成大块化玻璃表面压应力小放射性裂痕，无大块碎片脱落钢化玻璃表面压应力大碎裂成小颗粒二、幕墙材料 2.1 玻璃玻璃的力学性能注意：玻璃受长期荷载作用的应力允许值远小于短期荷载下的应力允许值二、幕墙材料 2.2 铝合金材料幕墙常用铝合金龙骨力学参数注意：铝合金结构设计规范和玻璃幕墙工程技术规范中的铝合金强度取值不同，因为两本计算公式中对塑性发展系数的考虑。

二、幕墙材料 2.3 钢材钢材的力学参数二、幕墙材料 2.3 钢材钢材焊缝的强度指标 1 手工焊用焊条、自动焊和半自动焊所采用的焊丝和焊剂，应保证其熔敷金属的力学性能不低于母材的性能。

2 焊缝质量等级应符合现行国家标准《钢结构焊接规范》GB50661的规定，其检验方法应符合现行国家标准《钢结构工程施工质量验收规范》GB 50205的规定。

一年级写字课左右结构与包围结构教案第一章：认识左右结构与包围结构教学目标：1. 让学生了解左右结构和包围结构的含义及特点。

2. 培养学生对汉字结构的观察和分析能力。

教学内容：1. 左右结构：一个汉字由左右两部分组成，左右两部分相互呼应，形成一个整体。

2. 包围结构：一个汉字由内外两部分组成，内部部分被外部部分包围。

教学方法：1. 讲解法：教师通过讲解左右结构和包围结构的含义及特点，让学生理解和掌握。

2. 示例法：教师通过展示典型汉字，引导学生观察和分析其结构特点。

教学步骤：1. 引入新课：教师引导学生回顾已学的汉字，发现它们的结构特点。

2. 讲解左右结构：教师讲解左右结构的含义及特点，让学生举例说明。

3. 讲解包围结构：教师讲解包围结构的含义及特点，让学生举例说明。

4. 练习观察：教师展示一些典型汉字，引导学生观察并判断其结构类型。

5. 课堂小结：教师总结本节课的学习内容，让学生复述左右结构和包围结构的特点。

第二章：左右结构汉字书写规范教学目标：1. 让学生掌握左右结构汉字的书写规范。

2. 培养学生规范书写汉字的习惯。

教学内容：1. 左右结构汉字的书写顺序。

2. 左右结构汉字的笔顺规则。

教学方法：1. 讲解法：教师讲解左右结构汉字的书写顺序和笔顺规则。

2. 示范法：教师示范书写左右结构汉字，让学生跟随书写。

教学步骤：1. 回顾上节课的内容：教师引导学生回顾左右结构和包围结构的特点。

2. 讲解书写顺序：教师讲解左右结构汉字的书写顺序，让学生理解并记住。

3. 讲解笔顺规则：教师讲解左右结构汉字的笔顺规则，让学生掌握。

4. 书写练习：教师给出一些左右结构汉字，引导学生按照书写顺序和笔顺规则进行书写练习。

5. 课堂小结：教师总结本节课的学习内容，让学生复述左右结构汉字的书写顺序和笔顺规则。

第三章：包围结构汉字书写规范教学目标：1. 让学生掌握包围结构汉字的书写规范。

2. 培养学生规范书写汉字的习惯。

教学内容：1. 包围结构汉字的书写顺序。

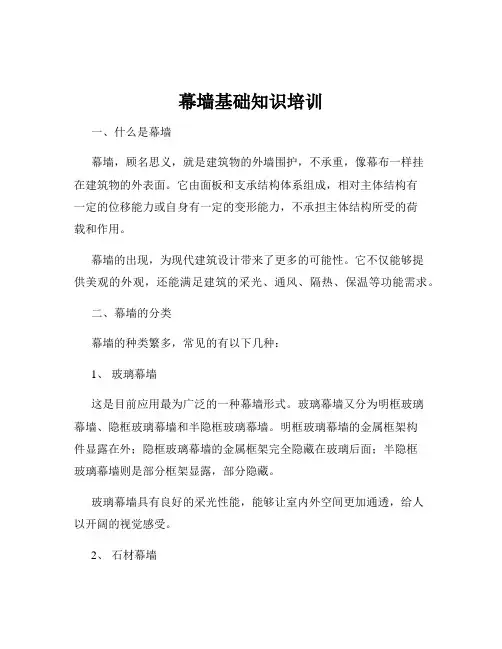

幕墙基础知识培训幕墙，作为现代建筑的外衣，不仅赋予了建筑独特的外观，还承担着重要的功能。

对于从事建筑相关行业的人员来说，了解幕墙的基础知识是至关重要的。

接下来，让我们一起深入探索幕墙的世界。

一、幕墙的定义与分类幕墙是建筑的外墙围护，不承重，像幕布一样挂上去，故又称为“帷幕墙”。

它通常由面板（玻璃、铝板、石板、陶瓷板等）和后面的支承结构（铝横梁立柱、钢结构、玻璃肋等）组成。

根据面板材料的不同，幕墙主要分为以下几类：1、玻璃幕墙这是最常见的一种幕墙类型，以玻璃为面板。

玻璃幕墙又可细分为明框玻璃幕墙、隐框玻璃幕墙和半隐框玻璃幕墙。

明框玻璃幕墙的金属框架显露在外面，具有较强的立体感；隐框玻璃幕墙的金属框架隐藏在玻璃后面，外观更加简洁；半隐框玻璃幕墙则是部分框架可见，部分隐藏。

2、铝板幕墙铝板幕墙采用铝板作为面板，具有重量轻、强度高、耐腐蚀性好等优点，常用于高层建筑的外墙装饰。

3、石材幕墙石材幕墙以天然石材为面板，给人以稳重、大气的感觉，常用于高档商业建筑和公共建筑。

4、陶板幕墙陶板幕墙是一种新型的幕墙材料，具有良好的保温、隔热性能和丰富的色彩选择。

二、幕墙的性能特点1、美观性幕墙可以根据建筑的设计风格和需求，采用不同的材料和形式，创造出各种独特的外观效果，提升建筑的整体美感。

2、采光与通风合理设计的幕墙可以有效地引入自然采光和通风，降低建筑的能耗，提高室内的舒适度。

3、防水与气密性能优质的幕墙系统能够有效地防止雨水渗透和空气渗透，保护建筑内部不受外界环境的影响。

4、保温与隔热性能通过选用合适的幕墙材料和构造，可以提高建筑的保温隔热性能，减少能源消耗。

5、抗震性能幕墙的支承结构通常具有良好的抗震性能，能够在地震发生时保证幕墙的稳定性和安全性。

三、幕墙的结构体系幕墙的结构体系主要包括框架式幕墙结构、单元式幕墙结构和点支式幕墙结构。

1、框架式幕墙结构这是一种较为传统的结构形式，由立柱和横梁组成框架，将面板固定在框架上。

建筑幕墙工程基础知识培训建筑幕墙专业知识一、建筑幕墙基础知识（Curtain wall Introduction ）（一）建筑幕墙的概念① 由支承结构体系与面板组成；② 可相对主体结构有一定的位移能力；③ 不分担主体结构所受作用；④ 建筑外维护结构或装饰性结构。

（二）幕墙的特点：建筑方面：轻质、采光、节能、装饰加工安装：安装快捷、方便更换；可实现设计标准化、加工工厂化、施工机械化。

幕墙将建筑外围护墙的防风、遮雨、保温、隔热、防噪音等使用功能与建筑装饰功能有机地融合为一体。

（三）幕墙的发展1、欧美（近百年历史）A、1917 年美国旧金山（SanFransisico）哈里德大厦（Willis Polks Hallidie）―――世界上第一块玻璃幕墙B、1950 年纽约（New York）利华大厦（Lever Building，22 层）真正具有代表性的“玻璃盒子”大厦一角C、纽约联合国秘书处大厦（U.N. secretariat building）C、1952 年匹兹堡（Pittsburgh）阿尔考大厦（Alcoa Building）―――铝的运用、单元式幕墙D、1974 年芝加哥（Chicago）西尔斯大厦（Sears Tower）110F，443m古铜色玻璃、黑色铝材欧洲的幕墙2、亚洲其他国家日本、韩国、东南亚2、中国港台地区：香港 20 世纪 70～80 年代起步，主要用于高层、超高层建筑。

中环中心（71F，372m）―――镀膜、彩釉玻璃台湾地区 90 年代初期才逐渐发展起来高雄东帝士大厦（82F，331m）－玻璃、石材幕墙，顶部风压设计值 12KPa 台北 101内地：1982 年开工的北京长城饭店是我国第一幢现代玻璃幕墙高层建筑国内建筑幕墙从 1982 年开始起步，历经 20 多年的发展，已经成为世界第一幕墙生产大国。

2003 年我国生产了约 1000 万扩建筑幕墙，约占全世界当年用量的 2/3 左右，到 2004 年我国建成了约一亿平方米各式建筑幕墙（包括采光屋面）工程，占世界总量的一半还多。

框架幕墙构造—资料一、框架幕墙分类：1.隐框幕墙2.明框幕墙3.半隐幕墙4.挂式（小单元）幕墙5.横挂竖压式框架幕墙6.干法幕墙二、框架幕墙的连结：1.框架与主体构造的连结① 埋件② 转接件（开长条孔，实现幕墙三维调整，以下列图）③ 螺栓（不锈钢M12X110）奥氏体（ A）不行淬硬，耐腐化。

马氏体（ C）可淬硬。

铁素体（ F）不行淬硬，耐腐化。

（不锈铁）（幕墙用其余不锈钢资料-- 奥氏体不锈钢 AISI304 ，AISI316 ，含镍量≥ 8% 。

）框之间的转接 - —竖框伸缩缝≥ 15 ，插芯长度≥ 250 可采纳铝合金插芯，插芯与框之间密切配合，可利用螺钉（一般借用连结转接件的螺栓）限位（如图）。

顶底连接---要保证框端面与构造间≥ 50的空隙，为防止螺栓（钉）漏出封修范围，可采纳前后打钉的方式（如图）。

.梁形式 --- 单跨梁，双跨梁，等跨铰接梁（跨距相等， 5 跨以上，需要校核 5 跨以上，最大弯矩出此刻第一跨，最大剪力应力在第 1 支座， 0 支座剪力应力最小）。

（如图）.2.横竖框的连结（如图）① 角片插接（构造简单，防备横框受剪，成本低，但安装不便）② 角片螺接（构造较为复杂，防备横框受剪，安装方便，但成本较高）③ 专用件连结（构造复杂，防备横框受剪，安装特别方便，但成本较高）④ 横竖框搭接（构造比较简单，横框穿入竖框铣开的口中，但也需要使用横框插销连结，交口处内视成效差）3.面材的连结（如图）①隐框幕墙（构造胶粘接玻璃和副框，副框及横竖龙骨用压板压紧—间距300~350但需计算。

压板长度50mm，宽度 45mm 。

）② 明框幕墙（穿入或压入压板的胶条与横竖龙骨胶条，夹紧玻璃板块。

）③半隐幕墙（明框与隐框的联合，为使隐框方向的胶条—-- 二道，明框胶条交圈密封，隐框方向的框材需长出两肋进而使框材宽度增添，但又因为其副框不必组角可设计为开腔，宽度又可减小16mm左右。

因此仍可保证竖框60 尺寸。
