幕墙结构计算

玻璃幕墙计算规则2016定额（原创版）目录一、玻璃幕墙的概述二、玻璃幕墙的计算规则三、2016 年定额的相关内容四、玻璃幕墙计算规则 2016 定额的实际应用五、总结正文一、玻璃幕墙的概述玻璃幕墙，顾名思义，就是使用玻璃作为墙面的一种建筑结构。

它通常由玻璃面板、支撑结构和密封系统组成，具有很好的采光性能和美观效果，因此在现代建筑中被广泛应用。

二、玻璃幕墙的计算规则玻璃幕墙的计算规则主要包括以下几个方面：1.面积计算：按照设计图示尺寸以面积计算。

2.玻璃厚度计算：根据幕墙的设计要求，选择合适的玻璃厚度。

3.支撑结构计算：根据幕墙的尺寸、形状和安装位置，计算支撑结构的尺寸和数量。

4.密封系统计算：根据幕墙的尺寸和形状，选择合适的密封材料和方式。

三、2016 年定额的相关内容2016 年定额是指我国在 2016 年发布的建筑工程预算定额，其中包括了玻璃幕墙的计算规则和工程量清单。

根据 2016 年定额，玻璃幕墙的计算规则主要包括以下几个方面：1.面积计算：按照设计图示尺寸以面积计算，单位为平方米。

2.玻璃厚度计算：根据幕墙的设计要求，选择合适的玻璃厚度，单位为毫米。

3.支撑结构计算：根据幕墙的尺寸、形状和安装位置，计算支撑结构的尺寸和数量，单位为米。

4.密封系统计算：根据幕墙的尺寸和形状，选择合适的密封材料和方式，单位为米。

四、玻璃幕墙计算规则 2016 定额的实际应用在实际的玻璃幕墙工程中，我们需要根据 2016 年定额的计算规则，进行面积计算、玻璃厚度计算、支撑结构计算和密封系统计算，从而得出玻璃幕墙的总工程量和预算。

五、总结玻璃幕墙计算规则 2016 定额是我国建筑工程预算定额的重要组成部分，它为玻璃幕墙的设计和施工提供了重要的参考依据。

幕墙工程工程量计算规则（一)、石材幕墙材料a、分种类计算面积b、辅材：1、钢材：竖龙骨：按龙骨布置图计算,一般间距为1-1.2m之间；横龙骨：每道石材缝都有。

2、挂件3、密封胶:横竖石材缝，先计算米，再折成支数，一般8mm 宽的可打3.5m/支4、石材干挂胶:按石材挂件计算：T型36套/公斤,L型27套/公斤5、泡沫棒:同密封胶按长度计算6、防火岩棉：每层结构梁处均有，按平方米计算，其中有镀锌铁皮7、保温岩棉：大面积，按平方米计算挂件分T型挂件与L型挑件T型挂件用在大面积上,L型用在接地石材，窗洞上方的石材及挑檐、各种洞口上方的一块石材，在窗台下方的一块石材侧边应用T型挂件（三）、铝板1、钢材：每一道缝均有，分规格计算2、自攻钉：沿缝高度，间距350mm3、铝板副框：为铝型材，按米计算，再折成公斤4、压板（压块）：有铝板副框时，即用压板和六角螺栓连接于龙骨间距350MM5、密封胶：同石材，按16mm缝宽计算，一般1.5米/支（四）、玻璃幕墙1、明框：铝型材分型号计算，龙骨每道缝均有；五金件：按套计算，执平、滑撑、铰链（一扇开启扇各一套）；三元乙丙胶条：按米计算，一般玻璃窗内外都有；密封胶同铝板2、隐框：结构胶：按支计算,每块玻璃四周均打；双面胶:同结构胶，按米计算。

5、埋件：每道结构层的竖龙骨上，具体数量看图6、连接件：每块埋件两个连接件，厂家加工的按个，自己现场加工的按公斤钢骨架含量计算一、铝单板综合单价分析过程：1.选一个典型模数，模数越大，含量越准:取3.75＊2.4这个面积为典型,2。

4米为此处铝板的展开宽度，面积即为展开面积；2.算钢骨架数量：80＊60*3方钢管为竖向通长骨架,8#槽钢转接件、5＃槽钢横框为横向支撑杆，有间距安装，间距为立面图上接缝处，有几道算几道，连接件也不是通长,有间距安装，间距跟横框一样。

即:80*60*3方钢管：3.75单位m50角钢:(1。

14+0.34*2+0.15*2）*3单位m8＃槽钢:（0.45*2+0。

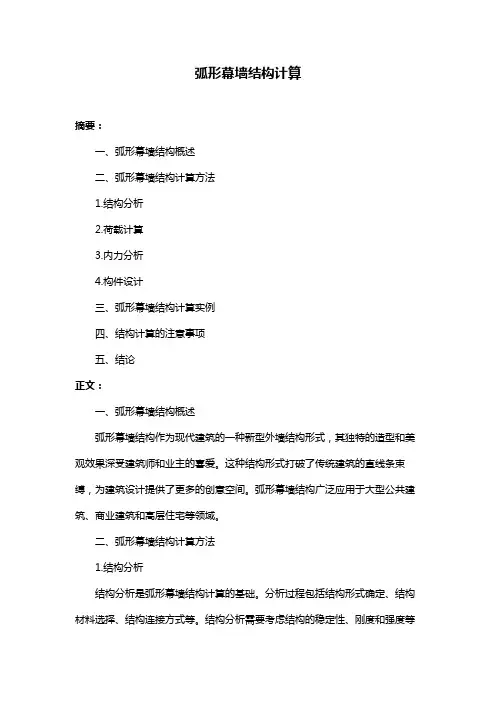

弧形幕墙结构计算摘要：一、弧形幕墙结构概述二、弧形幕墙结构计算方法1.结构分析2.荷载计算3.内力分析4.构件设计三、弧形幕墙结构计算实例四、结构计算的注意事项五、结论正文：一、弧形幕墙结构概述弧形幕墙结构作为现代建筑的一种新型外墙结构形式，其独特的造型和美观效果深受建筑师和业主的喜爱。

这种结构形式打破了传统建筑的直线条束缚，为建筑设计提供了更多的创意空间。

弧形幕墙结构广泛应用于大型公共建筑、商业建筑和高层住宅等领域。

二、弧形幕墙结构计算方法1.结构分析结构分析是弧形幕墙结构计算的基础。

分析过程包括结构形式确定、结构材料选择、结构连接方式等。

结构分析需要考虑结构的稳定性、刚度和强度等2.荷载计算荷载计算是弧形幕墙结构计算的重要环节。

荷载包括永久荷载和临时荷载。

永久荷载主要指结构自重、围护墙重量等；临时荷载主要指风荷载、雪荷载、地震作用等。

3.内力分析内力分析是根据结构形式、材料性能和荷载作用，计算结构在各种荷载下的内力分布，包括弯矩、剪力、轴力等。

4.构件设计构件设计是根据内力分析结果，按照设计规范和材料性能要求，设计构件的尺寸和形状。

构件设计需要考虑结构的稳定性、刚度和强度等因素。

三、弧形幕墙结构计算实例以某弧形幕墙结构为例，首先进行结构分析，确定采用钢管桁架结构形式；然后进行荷载计算，考虑永久荷载和风荷载；接着进行内力分析，计算出弯矩、剪力、轴力等内力分布；最后进行构件设计，根据内力分析结果设计出合适的钢管桁架尺寸和连接方式。

四、结构计算的注意事项结构计算过程中，需要注意以下几点：1.结构分析时要充分考虑结构的稳定性、刚度和强度等因素，确保结构安全可靠。

2.荷载计算要准确，需要考虑不同荷载的组合作用。

3.内力分析时要注意材料性能的极限值，避免结构出现塑性铰或疲劳破坏4.构件设计时要遵循设计规范，确保构件尺寸和形状合理。

五、结论弧形幕墙结构计算是一项复杂的工程技术任务，需要结合结构形式、材料性能、荷载作用等多方面因素进行综合分析。

LOGO明框玻璃幕墙结构计算在此输入你的公司名称明框玻璃幕墙结构计算第一章、龙骨荷载计算一、计算说明取风荷载计算部分表3-1中明框玻璃幕墙风荷载进行计算，该处位于大面区，体型系数为，该部分玻璃幕墙承受的风荷载为W K= KNM2, W=KN/m2 明框玻璃幕墙水平分格为B=1200 mm竖向分格为H=1600 mm层高为m二、明框玻璃幕墙自重荷载计算1、玻璃面板自重荷载标准值计算G K：玻璃面板自重面荷载标准值玻璃采用TP6+12A+TP6 mrff钢化中空玻璃G AK= (6+6) X 10-3 X = KN/m2G G K：考虑龙骨和各种零部件后的幕墙面板自重面荷载标准值2G G K= KN/m22、玻璃面板自重荷载设计值计算「G：自重作用效应分项系数，取P G=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定G:考虑龙骨和各种零部件后的幕墙面板自重面荷载设计值2G G=r •GG K=X = KN/m三、明框玻璃幕墙承受的水平风荷载计算W:作用在幕墙上的风荷载标准值2W= KN/mW作用在幕墙上的风荷载设计值2W= KN/m四、明框玻璃幕墙承受的水平地震荷载计算1、幕墙玻璃面板承受的水平地震荷载标准值计算a max:水平地震影响系数最大值，取a max=查〈〈玻璃幕墙工程技术规范》JGJ102-2003表：动力放大系数，取6 E=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定q EK：作用在幕墙上的地震荷载标准值计算q EK= a max • 3 E -GG K= XX = KN/m22、幕墙玻璃面板承受的水平地震荷载设计值计算”：地震荷载作用效应分项系数，取r E=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定q E：作用在幕墙上的地震荷载设计值2q E=r E• q EK=x = KN/m五、荷载组合1、风荷载和水平地震作用组合标准值计算+ w：风荷载作用效应组合系数，取小W按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定小E：地震荷载作用效应组合系数，取小E=按〈〈玻璃幕墙工程技术规范》JGJ102-2003第条规定Q K= Ip W • VK+ Ip E , q EK=x +x2=KN/m2、风荷载和水平地震作用组合设计值计算q=小w • W却E - q E=x +x=KN/m2第二章、玻璃面板计算一、计算说明玻璃面板选用TP6+12A+TP6 mmB的中空钢化玻璃。

astm标准幕墙结构计算书解释说明1. 引言1.1 概述幕墙是指建筑物外部的非结构性外墙，广泛应用于现代建筑中。

随着建筑技术的发展和人们对建筑美观性的不断追求，幕墙结构在建筑设计和施工中起到了重要作用。

幕墙结构计算是确保幕墙安全可靠的重要环节，其准确性和合理性直接关系到整个建筑物的结构稳定性。

1.2 文章结构本文将以“astm标准幕墙结构计算书”为主题，对ASTM（美国材料与试验协会）标准在幕墙结构计算中的应用进行详细解释和说明。

文章将分为五个主要部分进行阐述。

在“引言”部分，我们将简要介绍本文的内容和目的，并概述ASTM标准在幕墙结构计算中的重要性。

在第二部分“astm标准幕墙结构计算书解释说明”中，我们将对该标准的简介进行阐述，并强调其在幕墙结构计算中所起到的重要作用。

同时，我们还将探讨ASTM标准在实际工程项目中的具体应用。

第三部分“幕墙结构计算原理与方法”将介绍幕墙结构计算的基本原理和方法，包括结构力学基础知识概述以及幕墙材料与强度特性分析。

此外，我们还将详细解释ASTM标准在幕墙结构计算中的具体应用方法。

在第四部分“实例分析与案例研究”中，我们将通过介绍实际的幕墙结构力学计算实例和ASTM标准的计算案例研究来深入探讨其应用效果，并对不同条件下的幕墙设计优化方案进行分析。

最后，在第五部分“结论与展望”中，我们将总结本文的主要研究成果，并对未来幕墙结构计算的发展趋势进行展望。

1.3 目的本文旨在全面介绍和解释ASTM标准在幕墙结构计算中的应用。

通过深入解读标准内容和案例研究，希望能够为相关建筑工程设计人员、工程师以及学术研究者提供有关幕墙结构计算方面的参考和指导。

同时，本文也希望能够促进ASTM 标准在国内相关领域的应用和推广，从而提升幕墙结构计算的准确性和可靠性，为建筑工程质量的提高做出贡献。

2. astm标准幕墙结构计算书解释说明：2.1 astm标准幕墙结构计算书简介ASTM标准幕墙结构计算书是根据ASTM（美国材料与试验协会）组织的相关标准编制而成的一本用于幕墙结构计算的手册。

第一节、幕墙计算一、荷载作用1、幕墙所承受荷载的分类幕墙所承受的荷载随时间的变异分类可分为下列三类： 永久荷载，例如结构的自重、静水压力、预应力等可变荷载，例如风荷载、屋面活荷载、雪荷载等、施工及检修荷载 偶然荷载，地震作用、爆炸力、撞击力等 2、风荷载标准值的计算：0ωμμβω⋅⋅⋅=z S gz K式中： K ω—风荷载标准值（N/mm 2）； gz β—阵风系数。

S μ—风荷载体形系数。

z μ—风压高度变化系数。

0ω—基本风压。

基本风压0ω是根据全国各气象台历年来的最大风速记录，按基本风压的标准要求，将不同风仪高度和时次时距的年最大风速，统一换算为离地10m 高，自记10min 平均年最大风速（m/s ）。

然后根据贝努利公式2021v ρω=确定基本风压。

在《建筑结构荷载规范》附录D 中给出了全国各个地区的经过换算的基本风压。

在幕墙结构的设计中如果无特殊要求，基本风压取50年一遇。

风压高度变化系数z μ主要考虑的是风压随着建筑物高度变化的变化。

其主要决定两个因素，一个是建筑物的高度；另外一个就是地面粗糙度类别，目前《建筑结构荷载规范》考虑了四类地面类别：—A 类指近海海面和海岛、海岸、湖岸及沙漠地区；—B 类指田野、乡村、丛林、丘陵以及房屋比较稀疏的乡镇和城市郊区； —C 类指有密集建筑群的城市市区；—D 类指有密集建筑群而且房屋较高的城市市区；2风荷载体形系数S μ是指风作用在建筑物表面上所引起的实际压力或吸力与来流风的速度压的比值。

对于墙面幕墙的体形系数，正压按照《建筑结构荷载规范》表7.3.1取；而负压，对墙面取-1.2，墙角取-2.0。

墙角边指房屋宽度的0.1或房屋平均高度的0.4，取其小者，但不小于1.5m 。

阵风系数gz β是考虑由于风的脉动引起局部风压瞬时增大，同样与高度及地面粗糙度类别有关。

它区别于高层建筑的风振系数。

对于表面形状复杂的幕墙结构或者有风洞实验资料的工程，应该按照实验资料进行计算。

玻璃幕墙“开启窗”结构计算大全玻璃幕墙是一种由玻璃面板和铝合金型材构成的建筑外墙系统。

其中，玻璃面板作为墙体透明部分，承受风压和自重荷载；而铝合金型材则用来固定和支撑玻璃面板。

在玻璃幕墙系统中，开启窗是一种常见的功能性构件，可以为建筑提供通风和采光的效果。

开启窗的设计与计算需要考虑以下几个方面：1. 开启窗的尺寸：开启窗的尺寸应根据建筑的用途和需求来确定，通常按照人员逃生疏散的需求来设计。

根据国家规范的要求，开启窗的最小尺寸应为600mm x 600mm。

2.开启窗的类型：常见的开启窗类型包括平开窗、推拉窗、旋转窗等。

不同类型的开启窗，在结构的设计和计算上会有所差异。

3.开启窗的结构：开启窗由窗框和窗扇组成。

窗框承受风压和自重荷载，需要经过强度和刚度计算验证；窗扇则承受开启和关闭的载荷，需要考虑材料的强度和可靠性。

4.玻璃面板的选择：开启窗的玻璃面板通常采用单层或双层钢化玻璃。

在计算时需要考虑玻璃的强度、刚度和安全性。

5.铝合金型材的选择：铝合金型材的选择应根据其强度、刚度和耐候性来确定。

在计算时需要考虑型材的抗弯、抗剪和抗扭的能力。

6.开启窗的开启方式：开启窗可以通过手动开启或电动开启。

在计算时需要考虑开启窗的开启和关闭的过程中产生的动力荷载。

7.开启窗的安装：开启窗的安装应考虑强度和稳定性。

在计算时需要考虑开启窗与玻璃幕墙的连接方式和固定方法。

综上所述，玻璃幕墙“开启窗”的结构计算是一个复杂的过程，需要综合考虑材料的性能、结构的强度和稳定性、功能的要求等多个方面。

在计算过程中，应按照相关的国家规范和标准进行，并进行必要的结构分析和验证。

只有合理设计和计算的开启窗，才能满足建筑的使用需求，同时保证其结构的安全性和可靠性。

外滩中信城商业裙房幕墙工程结构计算书设计：校对：审核：批准：沈阳远大铝业工程有限公司2008年12月19日第一章基本资料一、设计依据1.“外滩中信城商业裙房”建施图纸、招标文件和答疑。

2. 上海地区气象资料及该工程的基本状况：1）结构设计使用年限为50年；2）工程地面粗糙度为C类，上海地区50年一遇基本风压为0.55KN/㎡；3）抗震设防烈度为7度，地面加速度为0.15g。

3. 技术规范和标准：1）幕墙工程技术规范《建筑幕墙》JG3035－1996《玻璃幕墙工程技术规范》JGJ102－2003《点支式玻璃幕墙工程技术规程》CECS 127：2001《点支式玻璃幕墙支承装置》JG 138－2001《建筑玻璃应用技术规程》JGJ113-2003《金属与石材幕墙工程技术规范》 JGJ 133-20012）建筑及结构设计规范《建筑结构荷载规范》GB50009－2001（2006年版）《建筑抗震设计规范》GB50011－2001《钢结构设计规范》GB50017－2003《冷弯薄壁型钢结构设计规范》 GB50018-2002《建筑结构可靠度设计统一标准》GB50068-2001《建筑钢结构焊接技术规程》JGJ81-2002《混凝土结构设计规范》 GB 50010-2002《混凝土结构后锚固技术规程》JGJ 145-20043）材料标准《结构用不锈钢无缝钢管》GB/T14975-2002《碳素结构钢》GB700《铝合金建筑型材基材》 GB 5237.1-2004《铝合金建筑型材阳极氧化、着色型材》 GB 5237.2-2004《铝及铝合金加工产品的化学成分》GB/T3190《紧固件机械性能螺栓、螺钉和螺柱》 GB/T 3098.1-2000《紧固件机械性能螺母粗牙螺纹》 GB/T 3098.2-2000《紧固件机械性能自攻螺钉》 GB/T 3098.5-2000《紧固件机械性能不锈钢螺栓、螺钉和螺柱》 GB/T 3098.6-2000 《紧固件机械性能不锈钢螺母》 GB 3098/T.15-2000《浮法玻璃》 GB 11614-1999《中空玻璃》GB11944-2002《夹层玻璃》GB9962-1999《着色玻璃》GB/T18701-2002《镀膜玻璃第1部分阳光控制镀膜玻璃》GB/T18915.1-2002《镀膜玻璃第2部分低辐射镀膜玻璃》GB/T18915.2-2002《幕墙用钢化玻璃与半钢化玻璃》 GB17841-1999《建筑用安全玻璃第2部分：钢化玻璃》GB15763.2－2005《玻璃幕墙光学性能》GB18091-2001《建筑用安全玻璃防火玻璃》GB15763.1-2001《建筑用硅酮结构密封胶》GB16776－2005《绝热用岩棉、矿渣棉及其制品》GB11835-984）性能检测及验收标准《建筑幕墙空气渗透性能检测方法》GB/T15226《建筑幕墙风压变形性能检测方法》GB/T15227《建筑幕墙雨水渗透性能检测方法》GB/T15228《建筑装饰装修工程质量验收规范》GB50210-2001《钢结构工程施工质量验收规范》GB50205-2002《建筑工程施工质量验收统一规范》GB50300-2001《建筑幕墙物理性能分级》GB/T15225《建筑幕墙平面内变形性能检测方法》GB/T18250《玻璃幕墙工程质量检验标准》 JGJ/T 139-2001二、材料力学参数1. 材料强度1）玻璃强度设计值g f （2N/mm ）表1.1 玻璃强度设计值2）钢材强度设计值s f （2N/mm ）表1.2 钢材强度设计值3）铝合金强度设计值a f （2N/mm ）表1.3 铝合金强度设计值2. 材料的弹性模量E （2N/mm ）表1.4 材料的弹性模量3. 材料的泊松比ν表1.5 材料的泊松比4. 材料的重力密度g γ（3kN/m ）表1.6材料的重力密度5.材料的线膨胀系数α（o 1/ C ）表1.7 材料的线膨胀系数三、荷载组合原则仅列出荷载组合原则及分项系数，具体组合分别见面板与支承结构的计算。

2。

玻璃的计算： Cal'c of Glass2。

1。

强度计算： Strength of Glass2。

1。

1。

荷载计算： L oadingA)风荷载计算：Wind Loading风荷载标准值：ωk=βzμsμzω0Standard Design Wind Loading基本风压：ω0=0.55Basic Wind Loading体形系数：μs= 1.50Buid Coefficient高度系数：μz= 1.27High Coefficient风震系数：βz= 2.25Wind Flaf Coefficient风荷载标准值：ωk= 2.36Standard Design Wind Loading风荷载设计值：ω= 3.30Design Wind LoadingB)地震荷载计算：Design of Seismic水平地震作用：q E=βEαmax G/ASeismic Load(HOR)玻璃宽度：a=1225Width of Glass玻璃长度：b=2800Length of Glass玻璃宽长比：a/b=0.44W:L(Glass)玻璃厚度：6+12+6中空玻璃t=7Thick of Glass: 6+12A+6 Double Glazing玻璃面积：A= 3.43Area of Glass玻璃重量：G= 1.76Weight of Glass水平地震影响系数最大值：αmax=0.08Max of Seismic(HOR) Coefficient动力放大系数：βE= 3.00Motive Coefficient水平地震作用：q E=0.12Seismic Load(HOR)2。

1。

2。

各种荷载作用下的应力计算：Stress DesignA)风荷载下应力标准值：σW=6φωk a2/t2Standard Stress of Wind Loading玻璃宽长比：a/b=0.44W:L(Glass)弯曲系数:φ=0.1046Winding Coefficient风荷载下应力标准值：σWK=42.83Standard Stress of Wind LoadingB)地震荷载下应力标准值：σEK=6φq E a2/t2Standard Stress of Seismic Load= 2.23C)自重应力标准值：σGK=G/AsStandard Stress of Dead Weight玻璃自重:G= 1.76Weight of Glass作用面积:As=8820.00Area自重应力标准值：σGK=0.10Standard Stress of Dead WeightD)温差应力σt2=.74*Eαμ1μ2μ3μ4(Tc-Tn)Temperature Stress玻璃弹性模量E=7200.00Flexibility of Glass玻璃的线膨胀系数α= 1.2*10-5Inflation of Glass阴影系数μ1= 1.00Shadow Coefficient窗帘系数μ2= 1.00Curtain Coefficient玻璃面积系数μ3= 1.11Glass Area Coefficient嵌缝材料系数μ4=0.65Frame Edge Coefficient玻璃中央和边缘的温差Tc-Tn=20.00Difference Temperature Between Genter and Frane Edge温差应力σt2=7.69Stress of Temperature<42.00安全2。

第九部分、T挂件石材幕墙结构计算第一章、荷载计算一、计算说明取风荷载计算部分表3-1中XX风荷载进行计算，在此部分中石材幕墙的最大水平分格为a=1200 mm，竖向分格为b=1000 mm，标准层层高为H=3.0 m。

该处石材幕墙采用T挂件连接形式，幕墙位于A座北立面的4轴与D轴的交汇处，幕墙形式及做法见投标图中DY-M02。

二、单位面积石材幕墙的自重荷载计算1、单位面积石材幕墙自重荷载标准值计算G AK：石材板块自重面荷载标准值石材采用25 mm厚花岗岩石材，石材密度取为28.0 KN/m3G AK=25×10-3×28.0=0.7 KN/m2G GK：考虑板材和框架的幕墙自重面荷载标准值G GK=G AK+0.15=0.85 KN/m22、单位面积石材幕墙自重荷载设计值计算r G：重力荷载分项系数，取r G=1.2按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条规定G G：考虑板材和框架后的单位面积石材幕墙自重荷载设计值G G=r G·G GK=1.2×0.85=1.02 KN/m2三、石材幕墙板块承受的水平风荷载计算W K ：作用在幕墙上的风荷载标准值W K=1.466 KN/m2W：作用在幕墙上的风荷载设计值W=2.052 KN/m2四、石材幕墙板块承受的垂直于幕墙平面的分布水平地震荷载计算1、幕墙玻璃面板承受的垂直于幕墙平面的分布水平地震荷载标准值计算αmax：水平地震影响系数最大值，取αmax=0.16按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条规定βE：动力放大系数，取βE=5.0按《金属与石材幕墙工程技术规范》JGJ133-2001第5.2.5条规定q EK：垂直于幕墙平面的分布水平地震作用标准值q EK=αmax·βE·G GK=0.16×5.0×0.85=0.68 KN/m22、幕墙玻璃面板承受的垂直于幕墙平面的分布水平地震荷载设计值计算r E：地震荷载作用效应分项系数，取r E=1.3按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.6条规定q E：垂直于幕墙平面的分布水平地震作用设计值q E=r E·q EK=1.3×0.68=0.884 KN/m2五、荷载组合1、风荷载和水平地震作用组合面荷载标准值计算ψW：风荷载作用效应组合系数，取ψW=1.0按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.7条规定ψE：地震荷载作用效应组合系数，取ψE=0.6按《金属与石材幕墙工程技术规范》JGJ133-2001第5.1.7条规定q K=ψW·W K+ψE·q EK=1.0×1.466+0.6×0.68=1.874 KN/m22、风荷载和水平地震作用组合面荷载设计值计算q=ψW·W+ψE·q E=1.0×2.052+0.6×0.884=2.582 KN/m2第二章、石材面板计算一、计算说明石材面板选用25 mm 厚的花岗岩石材。

玻璃幕墙结构计算1．前言随着建筑业的发展，玻璃幕墙得到了广泛使用，修订版《玻璃幕墙工程技术规范》(JGJ 102-2003)的发布，标志我国幕墙行业的技术标准跨上了新台阶。

为助于幕墙行业工程技术人员理解、应用此规范，确保幕墙结构的安全性、可靠性，特撰写此文。

本文包括结构设计基本规定、幕墙所受荷载及作用、玻璃计算、结构胶计算、横梁计算、立柱计算、连接计算等内容。

2．结构设计基本规定2.1幕墙结构设计方法幕墙的结构计算，采用以概率论为基础的极限状态设计方法，用分项系数设计表达式进行计算。

极限状态包括两种：a．承载能力极限状态：主要指强度破坏、丧失稳定。

b．正常使用极限状态：主要指产生影响正常使用或外观的变形。

2.2设计验算基本过程设计验算基本过程分以下三步：a．根据实际情况进行荷载及作用计算。

b．根据构件所受荷载及作用计算荷载效应及组合。

c．根据验算公式进行设计验算。

2.3验算公式2.3.1承载力验算：S≤RS：荷载效应按基本组合的设计值，可以是内力或应力。

具体到幕墙构件：S=γgSgk+ψwγwSwk+ψeγeSek其中：Sgk———永久荷载效应标准值；Swk———风荷载效应标准值；Sek———地震作用效应标准值；γg———永久荷载分项系数，取γg=1.2；γw———风荷载分项系数，取γw=1.4；γe———地震作用分项系数，取γe=1.3；ψw———风荷载组合值系数，取ψw=1.0；ψe———地震作用组合值系数，取ψe=0.5。

R：抗力设计值，可以是构件的承载力设计值或强度设计值。

①如果已知承载力设计值或强度设计值，可直接引用。

见《玻璃幕墙工程技术规范(JGJ 102-2003)》P20§5.2“材料力学性能”。

②如果已知承载力标准值或强度标准值，则需除以材料分项系数K2，得到承载力设计值或强度设计值，举例如下：石材，已知其弯曲强度平均值fgm= 8MPa，则其抗弯强度设计值fg1=fgm/K2=fgm/2.15=3.72(MPa)；锚栓，已知其极限抗拉力为50kN，则其抗拉力设计值F=50/K2=50/2=50/2=25(kN)。

幕墙结构计算1、横框计算2、竖框计算3、玻璃计算4、连接计算5、预埋件设计、计算6、焊缝计算一、幕墙横框的计算受力模型：横梁以立柱为支承，按立柱之间的距离作为梁的跨度，梁的支撑条件按简支考虑，其弯距见表5-31。

简支梁内力和挠度表表5-311受力状态：横梁是双向受弯构件，在水平方向由板传来风力、地震力；在竖直的方向由板和横梁自重产生竖向弯距，见图5-14。

横梁双向受弯1、强度M x／γW x＋M y／γW y≤f a式中:Mx -- 横梁绕x轴(垂直于幕墙平面方向）的弯距设计值(KN·m)；My——横梁截面绕y轴(幕墙平面内方向）幕墙平面内方向的弯距设计值(KN·m)；Wx－横梁截面绕x轴(垂直于幕墙平面方向）的截面抵抗矩（mm3)Wy－横梁截面绕y轴(幕墙平面内方向）的截面抵抗矩（mm3)γ－塑性发展系数，可取为1.05；f a－铝型材受拉强度设计值(KN·m2)2M x＝1／12q y×B2（B≤H时）M x＝1／8q y×B2（B＞H时）qy＝(1.0×1.4×W k＋0.6×1.3×q ey）×B组合系数分项系数W k＝βZ·μS·μZ·W O式中：W k－作用在幕墙上的风荷载标准值（KN／m2）；βZ－瞬时风压的阵风系数，取2.25；μS－风荷载体型系数，竖直幕墙外表面可按±1.5取用；μZ－风压高度变化系数；应按现行国家标准《建筑结构荷载规范》GBJ9采用。

W O－基本风压（KN／m2），按GBJ9附图中的数值采用；部分城3。
