（一）A、玻璃幕墙
• 1、 玻璃幕墙的分类 • 按照幕墙表现形式(玻璃镶嵌)分为：明框玻
璃幕墙、隐框玻璃幕墙、半隐框玻璃幕墙。 • 按照支承方式分为框支承玻璃幕墙、点支承
玻璃幕墙、全玻璃幕墙。
33
• (1) a 、明框玻璃幕墙 ―――金属框架构 件显露在外表面的玻璃幕墙；
34
明框玻璃幕墙
35
13
• E、欧洲的幕墙
14
15
• （二）、亚洲 • A、日本、韩国、东南亚
16
17
18
• B、中国 • 港台地区： • 香港20世纪70～80年代起步，主要用于高
层、超高层建筑。
19
中环中心(71F,372m) 镀膜、彩釉玻璃
20
• 台湾地区90 年代初期才逐 渐发展起来
21
• 高雄东帝士大厦（82F，331m） • －玻璃、石材幕墙 • 顶部风压设计值12KPa • 台北101
• 建筑幕墙已经成为现代建筑文化、建筑个性化、 建筑艺术、建筑新科学的重要标志。
27
28
29
中国内地幕墙发展的三个阶段：
• A、起步期：1982年～1994年 • 平均每年产量约200万平方米，主要是构件式玻璃幕墙，模仿国外技
术，国内无行业规范和标准，技术水平较低。 • B、 成长期：1995年～2002年 • 1995年初成立了中国建筑金属结构协会铝门窗幕墙委员会，这是中国
• 明框玻璃幕墙是最传统的玻璃幕墙形式，玻 璃采用镶嵌或压扣等机械方式固定，工作性 能可靠，使用寿命长，表面分格明显。下图 是基本构造图：
36
37
明框可做成多种 形状做装饰线条
38
• b 、隐框玻璃幕墙――― 金属框架构件全部不 显露在外表面的玻璃幕墙；

2020/6/18
横梁抗弯强度计算
2020/6/18
横梁抗剪强度计算
2020/6/18
横梁挠度计算
挠度根据横梁所受荷载形式按公式计算，公式查静力计算手册
2020/6/18
立柱的计算
➢ 立柱的计算模型 根据立柱的实际支承条件,立柱可简化为简支梁,双跨梁,多跨铰接梁
➢ 立柱上的荷载分布 立柱上水平风荷载一般按均布荷载简化 立柱上自重荷载一般以轴力的形式作用
活荷载 1.4 0.7
地震荷载 1.3 0.5
其他 ---
2020/6/18
玻璃面板的计算
一、根据玻璃的种类不同 单片玻璃 中空玻璃 夹胶玻璃 中空夹胶玻璃
二、根据玻璃受力特点的不同 四边简支 四点（六点）支撑 对边简直
三、计算方法 根据规范计算 软件计算
夹层玻璃荷载分配 中空玻璃荷载分配
夹层玻璃等效厚度 中空玻璃等效厚度
标准组合 qK=ψW·WK+ψE·qEK
设计组合 q=φWψW·WK+ φE ψE·qEK φW：风荷载的分项系数，1.4 φE：地震作用的分项系数， 1.3 ψW：风荷载的组合值系数，1.0 ψE：地震作用的组合值系数， 0.5
荷载 分项系数 组合系数
自重 1.2 1.0
风荷载 1.4 0.6
雪荷载 1.4 0.7
➢ 立柱受力分析 计算时分别验算立柱的受弯承载力,受剪承载力以及刚度验算
➢ 立柱强度和挠度限值 抗弯强度限值: 215MPA(钢) \85.5 MPA (铝) 抗剪强度限值: 125MPA(钢) \49.6 MPA (铝) 挠度限值: L/250 (钢) \L/180 (铝)
2020/6/18
立柱抗弯强度计算

幕墙结构计算培训教学教材
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。———马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！

幕墙应具有较长的使用寿命，因此结构设计应考虑材料的耐久性、维护和检修等因素。
幕墙热工设计
01
热工性能指标
幕墙的热工性能指标应符合国家规范和标准的要求，包括传热系数、
遮阳系数和结露等方面。
02
材料选择
幕墙材料的选择对热工性能有着重要影响。应选择具有良好热工性能
的材料，如保温材料、隔热材料和遮阳材料等。
检查玻璃装配
定期检查玻璃装配是否牢固，玻璃夹具是否松动或脱落，发现异常及时进行紧固或更换。
排水系统维护
定期清理幕墙排水系统，确保排水通畅，避免因堵塞导致渗漏水现象。
特殊情况下的维护与保养
雷雨季节
在雷雨季节，幕墙应避免使用金属工具和导电物体，以免引雷。同时应检查防雷装置是否 完好，及时修复损坏的防雷设施。
该建筑的总高度为632米，是上海城市天际线的重要组成部分。
主要特点
幕墙设计独特，使用了大量的玻璃和不锈钢等材料，打造出极富 现代感的外观。
国家体育场幕墙工程
概述
国家体育场是北京奥运会的主体育场之一，其幕墙工程是该建 筑的重要一环。
建筑高度
该建筑的总高度为69米，拥有广阔的视野和绝佳的观赛效果。
主要特点
大风和地震
在遇到强风或地震时，应检查幕墙连接是否牢固，嵌缝材料是否有脱落或损坏现象，及时 修复并加强连接。
冰冻和高温
在冰冻和高温环境下，幕墙材料可能会出现变形、开裂等现象，需要进行相应的防护措施 ，如加装保温材料、设置伸缩缝等。
常见故障及排除方法
玻璃破碎
当玻璃出现裂纹或破碎 时，应立即将玻璃更换 成相同规格的玻璃，避 免出现安全事故。
幕墙采用了独特的网格结构和弧形设计，打造出极富艺术感的建 筑外观。

➢ 立柱强度和挠度限值
抗弯强度限值: 215MPA(钢) \85.5 MPA (铝) 抗剪强度限值: 125MPA(钢) \49.6 MPA (铝) 挠度限值: L/250 (钢) \L/180 (铝)
❖ 铝塑板、蜂窝铝板、压型金属板
❖ 其他
《采光顶与金属屋面技术规程 》JGJ 255-2012
02.03.2021
.
16
横梁的计算
➢ 横梁的计算模型 一般都简化为简支梁(特殊情况除外)
➢ 横梁上的荷载分布 横梁上水平风荷载一般呈三角形或梯形分布 横梁上自重荷载一般以集中力的形式作用
➢ 横梁受力分析 横梁是双向受弯构件 计算时分别验算横梁的受弯承载力（受剪承载力）、刚度验算
雪荷载： SK=μr·s0 μr：屋面积雪分布系数 《建筑结构荷载规范》GB 5009-2012表7.2.1 s0：基本雪压 《建筑结构荷载规范》GB 5009-2012表E.5
活荷载：按《建筑结构荷载规范》GB 5009-2012表5.3.1
其他，查相关规范。
02.03.2021
.
11
荷载组合
按《建筑结构荷载规范》GB 5009-2012第3.2节 （风荷载和水平地震荷载组合）
.
19
横梁挠度计算
挠度根据横梁所受荷载形式按公式计算，公式查静力计算手册
02.03.2021
.
20
立柱的计算
➢ 立柱的计算模型 根据立柱的实际支承条件,立柱可简化为简支梁,双跨梁,多跨铰接梁
➢ 立柱上的荷载分布 立柱上水平风荷载一般按均布荷载简化 立柱上自重荷载一般以轴力的形式作用
➢ 立柱受力分析 计算时分别验算立柱的受弯承载力,受剪承载力以及刚度验算

，如防火墙、防火门窗、喷淋系统等。
在灾害发生时，幕墙应保持稳定和完好，不出现脱落或崩塌等
03
现象，以保障人们的生命财产安全。
幕墙的应急救援预案
01
针对可能发生的紧急情况，应制定相应的应急救援预案，如人员伤亡、火灾、 地震等。
02
应急救援预案应包括应急组织、通讯联络、现场处置和善后处理等内容，同时 要明确各级人员的职责和行动方案。
技术创新
在幕墙材料选择上，使用了高性能的 Low-E玻璃和铝合金型材，以提高幕 墙的保温、隔热和隔音效果。同时， 还采用了智能控制系统和遮阳系统， 以实现幕墙的节能运行和灵活调节。 此外，还采用了多种新颖的通风设计 和结构形式，以满足商业综合体的复 杂需求。
THANKS
感谢观看
幕墙维护保养的方法
定期对幕墙进行清洁，保持幕墙表面的清洁和干燥；对幕墙的连接件进行检 查和维护，确保其牢固可靠；对幕墙的开启部分进行润滑和维护，保证其正 常运转。
幕墙维护保养的技巧
在维护保养过程中，应使用专业的清洁剂和润滑剂；对于不同材质的幕墙， 应选用不同的清洁剂和润滑剂；在润滑保养过程中，应注意避免过度润滑。
技术创新
在幕墙材料选择上，使用了高性能的Low-E玻璃和铝合金型材，以提高幕墙的保温、隔热 和隔音效果。同时，还采用了智能控制系统，以实现幕墙的节能运行。
案例二：上海环球金融中心幕墙工程
01
工程概述
上海环球金融中心是位于上海浦东新区陆家嘴金融贸易区的一座标志
性建筑。其独特的外形和超高的高度给幕墙设计和施工带来了诸多挑
03
根据建筑物的结构形式和高度选择合适的幕墙材料，如高层建筑需要选择高强 度、耐震的幕墙，而低层建筑则可以选择轻盈美观的幕墙。

包括材料质量控制、施工过程质量控制等。
验收标准
包括玻璃幕墙的验收标准、石材幕墙的验收标准、金属幕墙的验收标准等。
05
幕墙维护及保养
幕墙维护和保养的重要性
提高幕墙的使用寿命
通过定期的维护和保养，可以有效地提高幕墙的使用寿命，减少更换和维修的频率，降低 成本。
保障安全
幕墙的维护和保养不仅是对建筑美观的保障，更是对建筑安全的重要维护。一些幕墙的损 坏可能导致安全隐患，如脱落、破碎等，因此及时进行维护和保养是非常必要的。
金属幕墙
石材幕墙具有厚重、高贵、耐用的特点， 常用的石材有花岗岩、大理石等。
复合幕墙
金属幕墙具有现代感强、易于造型的特点 ，常用的金属材料有铝板、不锈钢板等。

复合幕墙具有组合灵活、功能多样化的特 点，常用的复合材料有铝塑板、彩钢板等 。
幕墙材料的选用原则和方法
安全性原则
选用耐候性强、防火性能好、环保无污染的 材料，保证幕墙的安全性能。
地震荷载计算
考虑地震影响，对幕墙进行地震荷载 计算，确保其满足抗震要求。
疲劳性能分析
对幕墙的疲劳性能进行分析，确保其 在使用寿命内具有足够的疲劳强度。
热工性能分析
对幕墙的热工性能进行分析，确保其 满足建筑物的节能要求。
03
幕墙材料及选用
幕墙材料的种类和特点
玻璃幕墙
石材幕墙
玻璃幕墙具有通透、美观、轻盈的特点， 主要有全玻璃幕墙、金属玻璃幕墙和点支 式玻璃幕墙等类型。
幕墙安全及防护的措施和方法
安装防护栏杆
在幕墙外侧安装防护栏杆，防止人员从高处坠落。
设置安全网
在幕墙下方设置安全网，防止人员和物品从高处坠落，造成伤害。
使用安全玻璃

备注
包括：产品合格证、产品质量保证书、
型式检验报告、性能检测报告、生产许 施
工
质量证明文件 可证、商检证明、国家规定须强制认证
物 资 C4
的产品应有认证标志（CCC）（生产厂家
资
应提供认证证书复印件，认证证书应在
料
有效期内）。
复试报告
进场复试的工程物资，必须在进场 检查验收合格后取样复试。
1、幕墙物资资料的分类
B. 建筑幕墙常见分类
① 玻璃幕墙 ② 金属 ③ 石材幕墙 ④ 陶土板幕墙 ⑤ GRC（再造石）板幕墙等各种新型幕墙
金属幕墙
玻璃幕墙
石材幕墙
陶板幕墙
再造石幕墙
C. 玻璃幕墙
一、分类
按外观效果划分
按安装方式划分
①隐框玻璃幕墙
①框架式幕墙（构件式）
②半隐框（隐横或隐竖）玻璃幕墙
③明框玻璃幕墙
④点式玻璃幕墙
《幕墙培训》PPT课件
为了加强对专业分包单位幕墙工程施工 资料的规范化管理，提高总包施工资料人 员对幕墙工程施工资料的管理水平，便于 施工过程中对幕墙工程施工资料的检查、 指导，做好工程竣工资料的收集、整理、 组卷、归档工作，特编制本讲义。
编制依据
序号 １ ２ ３ ４ ５ ６ 7 8
9
标准名作
编号
3.幕墙的防雷要求： 高层建筑的顶部通常都有接闪器或避雷带，可以防止雷击。
①按规范要求，市区内高度30m以下的幕墙，只做接地处理，幕墙骨架 与建筑的防雷引下线连接，要求连接的冲击接地电阻不大于10欧姆。
②30m以上部分一般每隔3层设置等电位连接体（均压环），与建筑主 体防雷网引下线相连，间距不大于10m；幕墙的金属骨架再通过圆钢 或扁钢与等电位连接体相连，间距不大于10m，且不大于一个开间。

质量保证与追溯
建立完善的质量保证体系，对出现的 质量问题及时处理并追溯原因，防止 类似问题再次发生。
幕墙工程维护与保养
定期检查与清洁
定期对幕墙进行外观检查和清洁，去除污垢和尘土，保持幕墙外观整 洁。
损坏修复与更换
发现幕墙有损坏或老化现象时，应及时进行修复或更换，防止问题扩 大。
防雷接地维护
定期检查幕墙的防雷接地设施，确保其完好有效，提高建筑物的防雷 能力。
新材料与新技术的应用
新材料ห้องสมุดไป่ตู้
随着科技的不断进步，各种新型材料不断涌现，为幕墙行业的发展提供了更多 的选择。未来，幕墙行业将更加注重对新材料的研发和应用，以提高幕墙的性 能和品质。
新技术
除了新材料外，幕墙行业还将不断引入新的生产技术和工艺，如数字化技术、 机器人技术等，以提高生产效率和产品质量，降低生产成本。
根据施工图进行加工制作，确保质量和进 度。
施工图设计
完成详细的施工图设计，包括节点图、大 样图、结构图等。
04
幕墙工程案例分析
案例一：某商业中心幕墙工程
总结词
大型商业中心幕墙工程，设计独特，技术难度高。
详细描述
该商业中心位于城市核心地段，建筑面积达数十万平方米。其幕墙设计以现代简约风格为主，采用大 面积的玻璃和金属材质，呈现出独特的视觉效果。施工过程中，面临的技术难度较大，如高空作业、 大型玻璃安装等。通过精心组织和严格管理，最终实现了工程的高质量完成。
对施工现场进行定期检查，确保安全设施 完好无损，及时消除安全隐患。
幕墙工程质量检测与验收
材料质量检测
对使用的材料进行质量检测，确保符合 设计要求和相关标准。
成品检测与验收
在工程完工后进行全面的质量检测与 验收，确保工程达到预期的质量标准

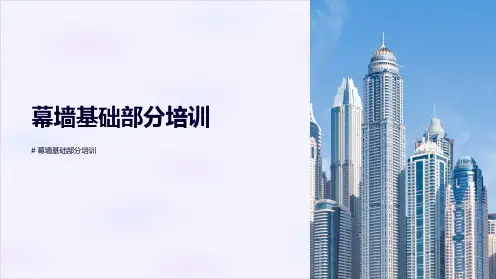

幕墙基础部分培训
