氯乙烯乳液聚合方法制造聚氯乙烯增塑树脂

聚氯乙烯生产工艺学院: 材料与化工专业: 材料科学与工程姓名: 刘逾学号：310045任课老师：陈永引言聚氯乙烯(PVC)是5大通用塑料之一,具有耐腐蚀、电绝缘、阻燃性和机械强度高等优异性能,广泛用于工农业及日常生活等各个领域,尤其是近年来建筑市场对PVC产品的巨大需求,使其成为具备相当竞争力的一个塑料品种。

PVC主要成份为聚氯乙烯，色泽鲜艳、耐腐蚀、牢固耐用，由于在制造过程中增加了增塑剂、抗老化剂等一些有毒辅助材料来增强其耐热性，韧性，延展性等，故其产品一般不存放食品和药品。

它是当今世界上深受喜爱、颇为流行并且也被广泛应用的一种合成材料。

它的全球使用量在各种合成材料中高居第二。

据统计，仅仅1995年一年， PVC在欧洲的生产量就有五百万吨左右，而其消费量则为五百三十万吨。

在德国，PVC的生产量和消费量平均为一百四十万吨。

PVC正以4%的增长速度在全世界范围内得到生产和应用。

近年来PVC 在东南亚的增长速度尤为显着，这要归功于东南亚各国都有进行基础设施建设的迫切需求。

我国聚氯乙烯工业起步于于50年代，仅次于酚醛树脂是最早工业化生产的热塑性树脂，第一个PVC装置于1958年在锦西化工厂建成投产，生产能力为3000吨／年。

此后全国各地的PVC装置相继建成投产，到目前为止，我国有PVC树脂生产企业80余家，遍布全国29个省、市、自治区，总生产能力达220万吨／年70~75万t/a。

PVC树脂在我国塑料工业中具有举足轻重的地位，同时PVC作为氯碱工业中最大的有机耗氯产品，对维持氯碱工业的氯碱平衡具有极其重要的作用。

本设计为聚氯乙烯车间聚合工段工艺。

本次设计采用了氯乙烯单体悬浮聚合工艺。

介绍了PVC的聚合工艺，建厂的有关事项及合成聚氯乙烯的流程和设备，对整个生产工艺做出了详细的叙述。

目录引言 (Ⅰ)第1章总论 (4)概述 (4)意义与作用 (4)国内外的现状以发展前景 (4)产品的性质与特点 (5)产品的主要用途 (6)产品的生产方法概述 (6)产品的原料与规格 (9)主要原料规格及技术指标 (9)产品规格 (10)第2章工艺设计原理与工艺流程图说明 (10)工艺原理............................................................1 1 工艺条件影响因素......................................................1 1 工艺路线选择............................................................1 3 工艺路线选择原则................................................1 3 具体工艺路线...................................................1 4 工艺流程示意图...................................................1 5 工艺参数 (16)第3章物料衡算物料衡算 (16)物料衡算的意义与作用 (17)物料衡算的方法与步骤 (17)物料衡算 (18)第4章热量衡算 (19)能量衡算的意义与作用 (19)热量衡算以所需热质的量 (20)第5章设备选型 (23)选型原则 (23)关键设备选择 (23)塔（釜）的计算......................................................2 3 塔（釜）的高度与直径的计算....................................2 6 塔（釜）的壁厚计算 (27)传热元件的计算 (28)搅拌器的选择 (29)其他设备的选择 (34)第6章车间布置设计的原则 (34)车间布置设计的原则 (35)车间设备布置的原则................................................3 5 车间设备平面布置的原则..........................................3 5 车间设备立面布置的原则..........................................3 5 车间设备布置 (36)车间设备平面布置……………………………………………3 6 车间设备立面布置……………………………………………3 6第7章环境保护与安全措施 (36)...................................................3 6 (37) (37) (38)参考文献 (39)第1章总论1.1 概述意义与作用聚氯乙烯（PVC）是国内外高速发展的合成材料中5大热塑性合成树脂之一，以其价廉物美的特点，占合成树脂消费量的29%左右，仅次于聚乙烯（PE），居第二位。

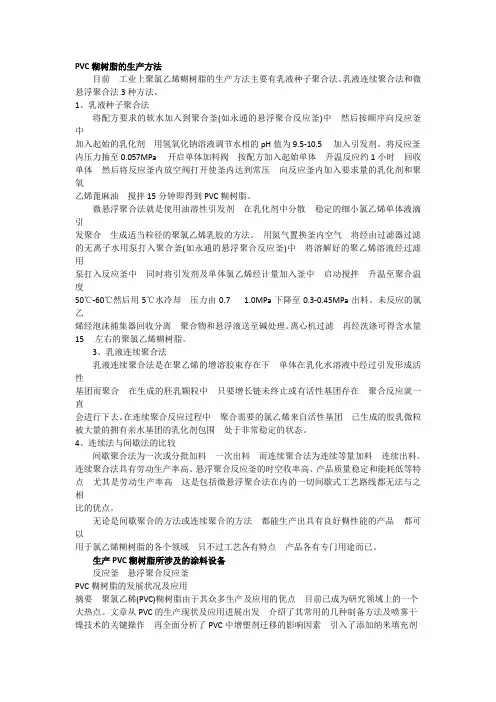

PVC糊树脂的生产方法悬浮聚合法3种方法。

1、乳液种子聚合法将配方要求的软水加入到聚合釜(如永通的悬浮聚合反应釜)中pH值为9.5-10.5内压力抽至0.057MPa1氧15分钟即得到PVC糊树脂。

引的无离子水用泵打入聚合釜(如永通的悬浮聚合反应釜)用度50℃-60℃然后用50.7 1.0MPa下降至0.3-0.45MPa出料。

未反应的氯乙烯经泡沫捕集器回收分离153、乳液连续聚合法性直4、连续法与间歇法的比较连续聚合法具有劳动生产率高、悬浮聚合反应釜的时空收率高、产品质量稳定和能耗低等特相比的优点。

以生产PVCPVC糊树脂的发展状况及应用(PVC)糊大热点。

文章从PVCPVCPVCVC它的研究现状、应用进展等方面作一个简单的综述。

PVC糊树脂(PPVC)粒度范围一般在0.1 2.0μm (悬浮法树脂粒度分布一般在20200μm)。

PVC糊树脂是1931年在德国的法本(IG Farben)1937年实现了工业化生产。

目前全世界PVC 糊树脂总生产能力约200万t/a西欧是PVC糊树脂生产厂家最多、产量最大的地区西欧各国的PVC糊树脂生产能力已达到7075万t/a。

国外发达国家PVC糊树脂生产企PVC糊树脂工业起始于50年代。

目前国内PVC糊树脂生产企业近20l7.65万t/a PVC树脂总生产能力的9.6多数为电石原料路线。

我国虽然先后引进了国外7家公司的35个牌号的PVC PVC糊树脂生产方其制备方法主要有以下几种:1. 乳液法乳液聚合配方主要有VCM、水、水溶性引发剂和乳化剂。

乳液聚合对搅拌要求很严格得到的乳胶粒径小于0.2μm乳胶粒径增大到1.0μmVCM"乳液种子聚合"PVC2. 微悬浮法微悬浮聚合是制得PVC20世纪60年代中期已工业化。

其VCM(5%) 1.0μmPVC乳单体之比恰当。

3. 混合法混合法PVC糊树脂生产工艺主中要加入经过乳液聚合后的种子和其他乳化剂、引发剂、各种助剂及VCM一起参与反应。

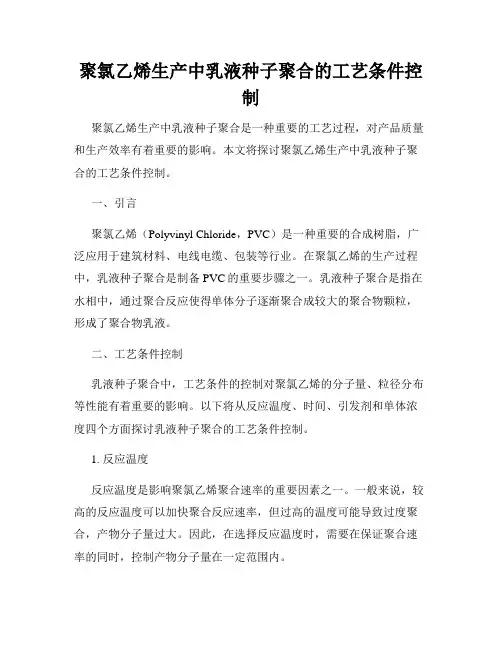

聚氯乙烯生产中乳液种子聚合的工艺条件控制聚氯乙烯生产中乳液种子聚合是一种重要的工艺过程，对产品质量和生产效率有着重要的影响。

本文将探讨聚氯乙烯生产中乳液种子聚合的工艺条件控制。

一、引言聚氯乙烯（Polyvinyl Chloride，PVC）是一种重要的合成树脂，广泛应用于建筑材料、电线电缆、包装等行业。

在聚氯乙烯的生产过程中，乳液种子聚合是制备PVC的重要步骤之一。

乳液种子聚合是指在水相中，通过聚合反应使得单体分子逐渐聚合成较大的聚合物颗粒，形成了聚合物乳液。

二、工艺条件控制乳液种子聚合中，工艺条件的控制对聚氯乙烯的分子量、粒径分布等性能有着重要的影响。

以下将从反应温度、时间、引发剂和单体浓度四个方面探讨乳液种子聚合的工艺条件控制。

1. 反应温度反应温度是影响聚氯乙烯聚合速率的重要因素之一。

一般来说，较高的反应温度可以加快聚合反应速率，但过高的温度可能导致过度聚合，产物分子量过大。

因此，在选择反应温度时，需要在保证聚合速率的同时，控制产物分子量在一定范围内。

2. 反应时间反应时间是指聚合反应所需的时间。

过短的反应时间可能导致聚合不完全，产物颗粒较小，分子量低；过长的反应时间则可能导致聚合物颗粒过大，分布不均。

因此，需要通过实验确定合适的反应时间，以获得所需的聚合物颗粒大小和分子量。

3. 引发剂引发剂在乳液种子聚合中起到引发聚合反应的作用。

常用的引发剂包括过硫酸铵（APS）、过硫酸钾（KPS）等。

选择合适的引发剂种类和用量，可以控制聚合反应的速率和产物质量。

4. 单体浓度乳液种子聚合中，单体的初始浓度也会对聚合反应产生影响。

较高的单体浓度会加快聚合速率，但过高的浓度也可能导致聚合反应不均匀。

因此，需要通过调整单体浓度，达到聚合速率和产物质量之间的平衡。

三、工艺条件优化为了达到乳液种子聚合的最佳工艺条件，可以通过实验和优化来确定合适的参数。

首先，可以进行一系列的反应温度和反应时间实验，观察产物的分子量和粒径分布情况，寻找最佳的温度和时间组合。

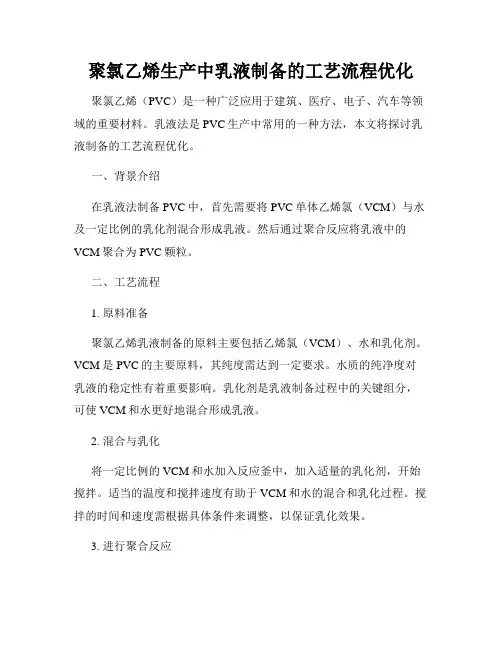

聚氯乙烯生产中乳液制备的工艺流程优化聚氯乙烯（PVC）是一种广泛应用于建筑、医疗、电子、汽车等领域的重要材料。

乳液法是PVC生产中常用的一种方法，本文将探讨乳液制备的工艺流程优化。

一、背景介绍在乳液法制备PVC中，首先需要将PVC单体乙烯氯（VCM）与水及一定比例的乳化剂混合形成乳液。

然后通过聚合反应将乳液中的VCM聚合为PVC颗粒。

二、工艺流程1. 原料准备聚氯乙烯乳液制备的原料主要包括乙烯氯（VCM）、水和乳化剂。

VCM是PVC的主要原料，其纯度需达到一定要求。

水质的纯净度对乳液的稳定性有着重要影响。

乳化剂是乳液制备过程中的关键组分，可使VCM和水更好地混合形成乳液。

2. 混合与乳化将一定比例的VCM和水加入反应釜中，加入适量的乳化剂，开始搅拌。

适当的温度和搅拌速度有助于VCM和水的混合和乳化过程。

搅拌的时间和速度需根据具体条件来调整，以保证乳化效果。

3. 进行聚合反应在乳化完成后，需要引入引发剂和聚合助剂，开启聚合反应。

引发剂使VCM发生自由基聚合反应，进而生成PVC颗粒。

聚合助剂在聚合过程中起到控制颗粒大小和增加分散性的作用。

温度的控制也非常关键，过高的温度可能导致过聚合或交联反应。

4. 分散与冷却在聚合反应完成后，需要对聚合物进行分散和冷却处理。

通过适当调节料液比例和搅拌速度，使PVC颗粒得到更好的分散，并且以较快的速度冷却，以防止颗粒聚集和过聚合。

5. 过滤与干燥将乳液中的杂质进行过滤，以防止杂质对PVC产品性能的影响。

过滤后的PVC颗粒需要进行干燥处理，以去除水分，提高产品稳定性。

6. 包装与储存对干燥完毕的PVC产品进行包装，并储存在适当的条件下，以确保产品质量。

三、工艺流程优化1. 乳化剂的优化选择合适的乳化剂，可以改善乳液的稳定性和颗粒粒径分布。

乳化剂的种类、用量和添加时间等方面的优化可以提高产品质量。

2. 反应条件的优化合理的反应温度和时间可以提高聚合反应的效率和产物质量。

本体聚合生产聚氯乙烯任务点01 聚氯乙烯(PVC)工艺路线选择；根据氯乙烯单体的获得方法来区分，可分为电石法、乙烯法和进口(EDC、VCM)单体法(习惯上把乙烯法和进口单体法统称为乙烯法)。

目前，世界上多为乙烯法PVC，而我国则主要以电石法PVC为主。

根据氯乙烯单体的聚合方法，聚氯乙烯的获得又有悬浮法、乳液法、本体法和溶液法之分。

悬浮法以其生产过程简单，便于控制及大规模生产，产品适宜性强，是PVC的主要生产方式，从世界范围内讲，悬浮法PVC的生产量约占总量的80%。

本体法不用水和分散剂，聚合后处理简单，产品纯度高，但是存在聚合过程搅拌和传热的难题，生产成本较高，属于淘汰类工艺，其生产能力不到总量的10%，我国目前只有四川宜宾天原采用本体法生产PVC。

乳液法聚合时以水为分散介质，制得的颗粒较细，热稳定性和电绝缘性不佳，适宜糊树脂的生产，主要用于制造人造革、浸渍手套、纱窗、水田靴、工具把手、壁纸、地板卷材、蓄电池隔板和玩具等，我国PVC糊树脂的产量不到PVC总产量的4％。

溶液聚合只用来生产涂料或特种产品。

在美国，使用各种聚合方法生产的树脂比例是：悬浮法87.8%、乳液和微悬浮法6.4%、本体聚合法4.4%、溶液法1.4%。

在我国，90％以上的PVC都是采用悬浮法制备生产的。

乳液聚合生产工艺氯乙烯乳液聚合方法的最终产品为制造聚氯乙烯增塑糊所用的的聚氯乙烯糊树脂（E-PVC），工业生产分两个阶段：第一阶段氯乙烯单体经乳液聚合反应生成聚氯乙烯胶乳，它是直径0.1~3微米聚氯乙烯初级粒子在水中的悬浮乳状液。

第二阶段将聚氯乙烯胶乳，经喷雾干燥得到产品聚氯乙烯糊树脂，它是初级粒子聚集而成得的直径为1~100微米，主要是20~40微米的聚氯乙烯次级粒子。

这种次级粒子与增塑剂混合后，经剪切作用崩解为直径更小的颗粒而形成不沉降的聚氯乙烯增塑糊，工业上称之为聚氯乙烯糊。

悬浮聚合生产工艺因采用悬浮法PVC生产技术易于调节品种，生产过程易于控制，设备和运行费用低，易于大规模组织生产而得到广泛的应用，成为诸多生产工艺中最主要的生产方法。

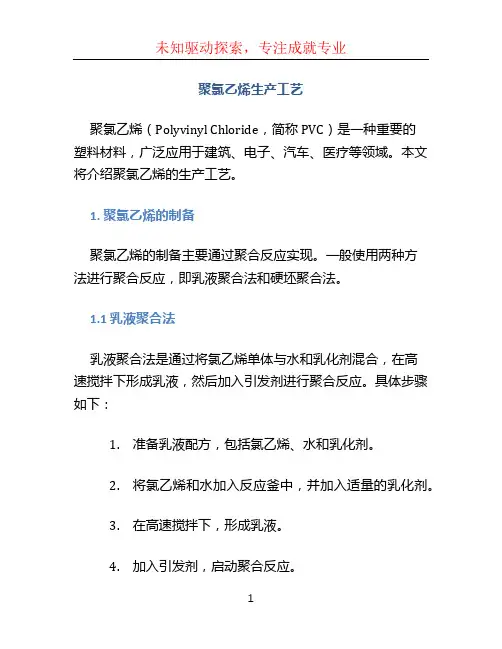

聚氯乙烯生产工艺聚氯乙烯（Polyvinyl Chloride，简称PVC）是一种重要的塑料材料，广泛应用于建筑、电子、汽车、医疗等领域。

本文将介绍聚氯乙烯的生产工艺。

1. 聚氯乙烯的制备聚氯乙烯的制备主要通过聚合反应实现。

一般使用两种方法进行聚合反应，即乳液聚合法和硬坯聚合法。

1.1 乳液聚合法乳液聚合法是通过将氯乙烯单体与水和乳化剂混合，在高速搅拌下形成乳液，然后加入引发剂进行聚合反应。

具体步骤如下：1.准备乳液配方，包括氯乙烯、水和乳化剂。

2.将氯乙烯和水加入反应釜中，并加入适量的乳化剂。

3.在高速搅拌下，形成乳液。

4.加入引发剂，启动聚合反应。

5.控制温度和反应时间，使聚合反应完全进行。

6.过滤和洗涤聚合物颗粒。

7.干燥和粉碎，得到聚合物产品。

乳液聚合法适用于生产聚氯乙烯乳液，可用于制备聚氯乙烯塑料和胶水等产品。

1.2 硬坯聚合法硬坯聚合法是通过将氯乙烯单体在高温条件下聚合成硬坯，然后通过塑化加工获得聚氯乙烯产品。

具体步骤如下：1.准备聚合反应器，通入氯乙烯单体。

2.加入引发剂，启动聚合反应。

3.控制温度和反应时间，使聚合反应进行。

4.聚合反应结束后，冷却和切割硬坯。

5.将硬坯送入塑化机。

6.在高温和高压条件下，将硬坯塑化成可加工的聚氯乙烯料。

7.经过挤出、注塑等加工工艺，制备聚氯乙烯制品。

硬坯聚合法适用于生产聚氯乙烯硬质制品，如管道、板材等。

2. 聚氯乙烯的特性聚氯乙烯具有以下特性：•密度较低，常见聚合物中密度最小。

•耐化学性能好，对大部分酸、碱、盐具有较好的耐腐蚀性。

•电绝缘性能好，适用于电线电缆等电子产品。

•燃烧性能较差，在空气中燃烧时会产生有毒气体。

•加工性好，可通过热塑化加工成型。

•呈现白色或淡黄色。

3. 聚氯乙烯的应用由于聚氯乙烯具有良好的物理性质和化学性质，广泛应用于各个领域。

以下是聚氯乙烯常见的应用：•建筑领域：用于制作窗户、门、电线槽等建筑材料。

•电子领域：用于制作电线电缆、电器外壳等。

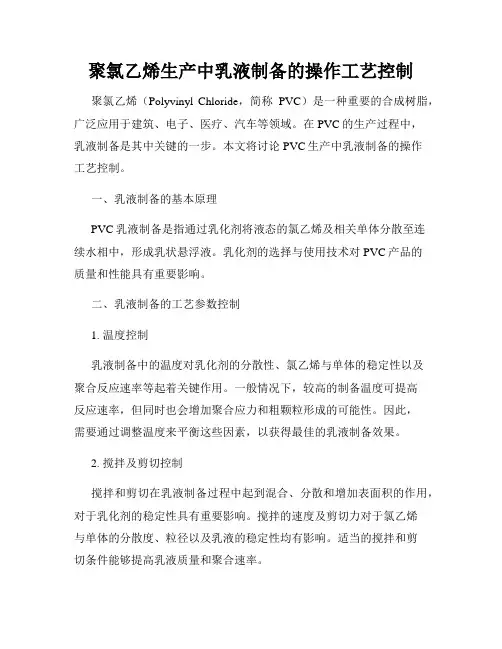

聚氯乙烯生产中乳液制备的操作工艺控制聚氯乙烯（Polyvinyl Chloride，简称PVC）是一种重要的合成树脂，广泛应用于建筑、电子、医疗、汽车等领域。

在PVC的生产过程中，乳液制备是其中关键的一步。

本文将讨论PVC生产中乳液制备的操作工艺控制。

一、乳液制备的基本原理PVC乳液制备是指通过乳化剂将液态的氯乙烯及相关单体分散至连续水相中，形成乳状悬浮液。

乳化剂的选择与使用技术对PVC产品的质量和性能具有重要影响。

二、乳液制备的工艺参数控制1. 温度控制乳液制备中的温度对乳化剂的分散性、氯乙烯与单体的稳定性以及聚合反应速率等起着关键作用。

一般情况下，较高的制备温度可提高反应速率，但同时也会增加聚合应力和粗颗粒形成的可能性。

因此，需要通过调整温度来平衡这些因素，以获得最佳的乳液制备效果。

2. 搅拌及剪切控制搅拌和剪切在乳液制备过程中起到混合、分散和增加表面积的作用，对于乳化剂的稳定性具有重要影响。

搅拌的速度及剪切力对于氯乙烯与单体的分散度、粒径以及乳液的稳定性均有影响。

适当的搅拌和剪切条件能够提高乳液质量和聚合速率。

3. pH值控制乳液制备中的pH值对于聚合速率和乳化剂的稳定性起到重要的调节作用。

适宜的pH值可以提高聚合速率和较好的乳液稳定性。

为保持乳液处于适宜的pH范围，生产中通常会添加缓冲剂。

4. 乳化剂的使用量和配方控制乳化剂的选择及其用量对乳液制备的质量和稳定性起着至关重要的作用。

具体的乳化剂种类和配方需根据氯乙烯、单体以及工艺条件等进行优化设计，以确保乳化剂能够有效地分散氯乙烯并提高乳液的稳定性。

5. 反应时间控制乳液制备过程中的反应时间对于控制聚合程度及粒径分布具有重要影响。

根据具体的生产需求和产品要求，通过控制反应时间可以获得合适的粒径和分子量。

三、乳液制备的操作注意事项1. 设备清洁乳液制备前应确保设备清洁无杂质，避免对乳化剂及原料的污染。

2. 原料质量控制乳液制备中原料的质量，保证原料的纯度和稳定性，以避免对产品质量产生负面影响。

聚氯乙烯树脂及塑料概述聚氯乙烯（Poly Vinyl Chloride，PVC），是以氯乙烯为单体，在过氧化物、偶氮化合物等引发剂，或在光、热引发下按自由基聚合反应机理，经多种聚合实施方式生产的热塑性树脂。

是五大热塑性通用树脂中较早实现工业化生产的品种，其产量仅次于PE，位居世界第二位。

PVC在19世纪被发现过两次，一次是在1835年，另一次是在1872年。

两次机会中，这种聚合物都出现在被放置于太阳光底下的氯乙烯烧杯中，成为白色固体，但未引起重视。

20世纪初，俄国化学家Ivan Ostromislensky和德国Griesheim-Elektron公司的化学家Fritz Klatte同时尝试将PVC用于商业用途，但困难的是如何加工这种坚硬的、有时很脆的聚合物。

Waldo Semon和B.F.Goodrich Company在1926年开发了利用加入各种助剂塑化PVC的方法，使它成为更柔韧、更易加工的材料，并很快得到广泛的商业应用。

1931年，德国法本公司采用乳液聚合法实现聚氯乙烯的工业化生产。

1933年，W·L·西蒙提出用高沸点溶剂和磷酸三甲酚酯与PVC加热混合，可加工成软聚氯乙烯制品，这才使PVC的实用化有了真正的突破。

英国卜内门化学工业公司、美国联合碳化物公司及固特里奇化学公司几乎同时在1936年开发了氯乙烯的悬浮聚合及PVC的加工应用。

为了简化生产工艺、降低能耗，1956年法国圣戈邦公司开发了本体聚合法。

目前，由于合成原料丰富、价格低廉，PVC在化学建材等应用领域中的用量日益扩大，需求量增加很快，地位逐渐加强。

1.聚氯乙烯的结构和分类（1）PVC结构PVC的结构通式是：PVC是氯乙烯单体多数以头-尾结构相连的线性聚合物。

PVC分子链上的氯、氢原子空间排列基本无序，碳原子为锯齿形排列，所有原子以σ键相连，所有碳原子均为sp3杂化。

PVC是无定形的热塑性树脂，制品的结晶度低，一般只有5%～15%。

3.5 氯乙烯本体聚合制备聚氯乙烯的合成工艺3.5.1 概述氯乙烯聚合为聚氯乙烯的反应属于自由基连锁机理。

由于生成的聚氯乙烯不能溶于单体氯乙烯而沉淀析出，氯乙烯的本体聚合属于非均相聚合。

生成的聚氯乙烯产品为具有不同孔隙率的粉状固体。

世界上大规模生产PVC的方法有三种，悬浮聚合法占75％，乳液聚合法占15％，本体聚合法占10％。

我国悬浮聚合法占94％，其余为乳液聚合法。

本体聚合法仅在个别厂家计划生产。

氯乙烯本体聚合的优点有聚合体系无需介质水，免去干燥工序；设备利用率高，生产成本低；产品热稳定性、透明性均优于悬浮聚合产品；产品吸收增塑剂速度快，成型加工流动性好。

但是氯乙烯本体聚合工艺也有一些缺点：聚合釜溶剂较小，目前最大为 50 M3 ，而悬浮聚合釜溶剂为 230 M3 ，产能有限；聚合工艺技术没有悬浮法成熟，本体聚合方法正处于发展之中。

表3-5-1本体聚合和悬浮聚合本体法生产的聚氯乙烯产品主要用途：管材管件、建筑及装饰材料、包装材料及薄膜、电子电器及电线电缆、交通运输材料、医用器材及制品等。

3.5.2 聚合体系各组分及其作用一、单体氯乙烯氯乙烯的沸点为－14℃，加压或冷却可液化，工业上贮运为液态；氯乙烯作为vc本体聚合的主要原料，对其纯度的要求相当高，一般大于99.9%，微量的杂质的存在对聚合过程和产品树脂的颗粒特性有着显著的影响。

氯乙烯有较强的致肝癌毒性，树脂中残留单体应5ppm 以下。

存放氯乙烯液体的贮槽装料系数不得超过85％。

二、引发剂氯乙烯本体聚合所用的引发剂多为有机过氧化物，一般为过氧化二碳酸二（2-乙基己酯）（PDEH或EHP）、过氧化乙酰基环己烷磺酰（ACSP）、过氧化十二酰（LPO）和丁基过氧化酸酯（TBPND）等，也可用将两种以上引发剂复合使用。

三、添加剂为了提高产品性能、保证产品质量和生产安全，在聚合过程中需加入少量添加剂。

一般为有机或无机化学品。

①增稠剂一般是巴豆酸，乙酸乙基酯共聚物等，用来调节产品的黏度、孔隙度和疏松度，以便于提高初级粒子的粘度使之在凝聚过程中生成更为紧密的树脂颗粒。

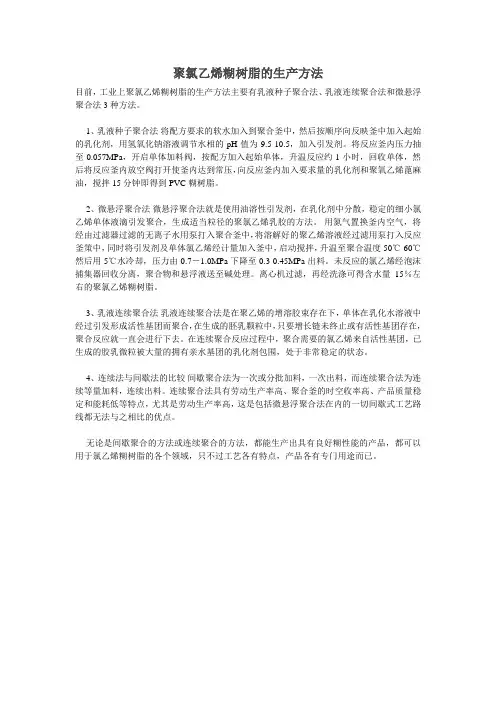

聚氯乙烯糊树脂的生产方法目前，工业上聚氯乙烯糊树脂的生产方法主要有乳液种子聚合法、乳液连续聚合法和微悬浮聚合法3种方法。

1、乳液种子聚合法将配方要求的软水加入到聚合釜中，然后按顺序向反映釜中加入起始的乳化剂，用氢氧化钠溶液调节水相的pH值为9.5-10.5，加入引发剂。

将反应釜内压力抽至0.057MPa，开启单体加料阀，按配方加入起始单体，升温反应约1小时，回收单体，然后将反应釜内放空阀打开使釜内达到常压，向反应釜内加入要求量的乳化剂和聚氧乙烯蓖麻油，搅拌15分钟即得到PVC糊树脂。

2、微悬浮聚合法微悬浮聚合法就是使用油溶性引发剂，在乳化剂中分散，稳定的细小氯乙烯单体液滴引发聚合，生成适当粒径的聚氯乙烯乳胶的方法。

用氮气置换釜内空气，将经由过滤器过滤的无离子水用泵打入聚合釜中，将溶解好的聚乙烯溶液经过滤用泵打入反应釜策中，同时将引发剂及单体氯乙烯经计量加入釜中，启动搅拌，升温至聚合温度50℃-60℃然后用5℃水冷却，压力由0.7－1.0MPa下降至0.3-0.45MPa出料。

未反应的氯乙烯经泡沫捕集器回收分离，聚合物和悬浮液送至碱处理。

离心机过滤，再经洗涤可得含水量15％左右的聚氯乙烯糊树脂。

3、乳液连续聚合法乳液连续聚合法是在聚乙烯的增溶胶束存在下，单体在乳化水溶液中经过引发形成活性基团而聚合，在生成的胚乳颗粒中，只要增长链未终止或有活性基团存在，聚合反应就一直会进行下去。

在连续聚合反应过程中，聚合需要的氯乙烯来自活性基团，已生成的胶乳微粒被大量的拥有亲水基团的乳化剂包围，处于非常稳定的状态。

4、连续法与间歇法的比较间歇聚合法为一次或分批加料，一次出料，而连续聚合法为连续等量加料，连续出料。

连续聚合法具有劳动生产率高、聚合釜的时空收率高、产品质量稳定和能耗低等特点，尤其是劳动生产率高，这是包括微悬浮聚合法在内的一切间歇式工艺路线都无法与之相比的优点。

无论是间歇聚合的方法或连续聚合的方法，都能生产出具有良好糊性能的产品，都可以用于氯乙烯糊树脂的各个领域，只不过工艺各有特点，产品各有专门用途而已。

聚氯乙烯生产技术聚氯乙烯（Polyvinyl chloride，简称PVC）是一种重要的合成树脂材料，其生产技术涉及到多个环节和工艺。

本文将详细介绍聚氯乙烯的生产技术，并探讨其在工业生产中的应用。

聚氯乙烯的生产主要通过聚合反应完成，该反应一般使用乙烯氯化而成的氯乙烯作为原料。

首先，将氯乙烯与聚合引发剂、稳定剂等添加剂混合，并加热至适宜的温度，使其发生聚合反应。

聚合反应可以通过不同的方式进行，常用的方法包括乳液聚合、悬浮聚合和溶液聚合等。

乳液聚合是一种常见的聚氯乙烯生产方法。

该方法将氯乙烯、水、表面活性剂等添加剂混合，形成稳定的乳液。

然后，在适宜的温度和压力条件下，向乳液中加入引发剂，开始聚合反应。

聚合反应完成后，通过蒸发水分和干燥等工艺步骤，得到固体聚氯乙烯产品。

悬浮聚合是另一种常用的聚氯乙烯生产方法。

该方法将氯乙烯、水、引发剂、分散剂等添加剂混合，形成悬浮液。

然后，在适宜的温度和搅拌条件下，将氯乙烯悬浮液加入反应釜中，开始聚合反应。

聚合反应过程中，悬浮液中的氯乙烯单体逐渐聚合成聚氯乙烯微粒，形成乳浊液。

最后，通过过滤、洗涤、干燥等工艺步骤，得到固体聚氯乙烯产品。

溶液聚合是一种较少采用的聚氯乙烯生产方法。

该方法将氯乙烯溶解在适宜的溶剂中，加入引发剂和稳定剂等添加剂，形成聚合溶液。

然后，在适宜的温度和压力条件下，开始聚合反应。

聚合反应完成后，通过除去溶剂、干燥等工艺步骤，得到固体聚氯乙烯产品。

聚氯乙烯在工业生产中具有广泛的应用。

首先，聚氯乙烯可以用于制造塑料制品，如管道、电线电缆、塑料薄膜等。

其次，聚氯乙烯还可以用于制造塑料地板、壁纸、人造革等建筑装饰材料。

此外，聚氯乙烯还可以用于制造塑料袋、塑料瓶、塑料制品等日常生活用品。

聚氯乙烯的生产技术涉及到聚合反应的过程，常用的方法包括乳液聚合、悬浮聚合和溶液聚合等。

聚氯乙烯在工业生产中具有广泛的应用，包括制造塑料制品、建筑装饰材料和日常生活用品等。

随着科技的不断进步，聚氯乙烯的生产技术也在不断创新和改进，以满足市场需求并提高产品质量。

聚氯乙烯树脂生产工艺聚氯乙烯（Polyvinyl Chloride，PVC）是一种由氯乙烯（Vinyl Chloride，VC）聚合而成的合成树脂，广泛应用于建筑材料、电线电缆、家具等领域。

下面简单介绍聚氯乙烯树脂的生产工艺。

聚氯乙烯树脂的生产工艺主要包括三个步骤：氯乙烯的聚合、树脂化和制备成型。

第一步，氯乙烯的聚合。

聚氯乙烯的聚合一般采用乳液聚合法。

首先，在反应釜中加入乳化剂、发生剂和增塑剂，然后加入氯乙烯，通过搅拌和加热使乳液发生聚合反应。

聚合反应需要控制反应温度和反应时间，以确保聚合产物的质量和收率。

第二步，树脂化。

聚合后的乳液经过过滤、脱溶剂等处理，去除其中的杂质，得到含有PVC颗粒的树脂块。

然后将树脂块送入下一步的制备成型工序。

第三步，制备成型。

制备成型一般包括塑化和成型两个步骤。

首先，将树脂块放入高速搅拌机中，加入增塑剂和其他辅助剂，通过高速搅拌使树脂块塑化成为形似胶状的物料。

然后，将塑化物料送入挤出机，在挤出机的作用下，将物料挤出成为所需形状的制品，如管道、板材等。

在聚氯乙烯树脂的生产过程中，还需要注意以下几点：1. 选择合适的原料。

氯乙烯的纯度和含杂物的含量会影响聚合反应的效果和树脂的质量，因此需要选择高纯度的氯乙烯作为原料。

2. 控制反应条件。

反应温度和反应时间需要根据具体情况进行调控，以控制聚合的程度和产物的质量。

3. 严格控制工艺参数。

制备成型过程中，需要根据物料的性质和制品的要求，合理调整挤出机的温度、转速等参数，以确保制品的质量。

4. 进行质量检测。

树脂的质量检测包括密度、拉伸强度、抗冲击性等指标，需要通过相应的测试方法和设备进行检测，以确保树脂达到标准要求。

以上就是聚氯乙烯树脂生产工艺的简要介绍，希望对您有所帮助。

聚氯乙烯生产中乳液制备工艺的优化方案乳液聚合是聚氯乙烯（PVC）生产中的核心工艺之一。

乳液的制备工艺对聚氯乙烯的质量和产能有着重要影响。

本文旨在提出一种优化的乳液制备工艺方案，以提高PVC生产过程的效率和成品质量。

一、原料准备在乳液制备过程中，原料的准备是非常关键的一步。

首先，硝酸银（AgNO3）和硫酸钾（K2SO4）作为聚合引发剂应按照一定比例配制。

同时，聚氯乙烯树脂粉末应精细研磨，以提高其溶解度和分散性。

此外，其他添加剂（如增稠剂、稳定剂等）也应依据配方要求进行准备。

二、乳液制备工艺步骤1. 水相配制：按照一定比例将水和表面活性剂（如十二烷基苯磺酸钠）混合，并加热至适当温度，使表面活性剂充分溶解。

2. 过滤：将聚氯乙烯树脂粉末经过过滤装置过滤，以去除其中的杂质和颗粒。

过滤后的粉末应具有较好的流动性。

3. 分散：将过滤后的聚氯乙烯树脂粉末慢慢加入到水相中，同时进行机械搅拌，使其均匀分散，形成乳液。

4. 混合：将乳化剂（如聚羧酸盐）加入到乳液中，并进行搅拌混合，以促进乳液的稳定性。

5. 制备乳液：将上述步骤得到的乳液经过高速搅拌和高压均质，使乳液更加细腻均匀。

三、优化方案1. 温度控制：适当控制乳液制备过程中的温度，可以提高聚氯乙烯树脂的溶解度和分散性。

同时，温度的控制也可以影响乳液的粘度和稳定性。

根据具体的实际情况，选择合适的温度范围进行控制。

2. 搅拌速度：搅拌可以促进聚氯乙烯树脂的分散和乳化剂的溶解。

因此，适当调整搅拌速度，使其既能够保证乳液的均匀分散，又不引起过度剪切和起泡。

3. 乳液配方：根据实际需要，优化乳液的配方，选择合适的增稠剂和稳定剂，以提高乳液的黏度和稳定性。

此外，还可以考虑添加一些具有特殊功能的添加剂，如防霉剂、防火剂等。

4. 设备改进：考虑使用更先进的乳液制备设备，如高效均质机、固液分离设备等，以提高乳液制备过程的效率和质量。

四、生产应用与效果优化后的乳液制备工艺方案可应用于聚氯乙烯生产过程中。

聚氯乙烯(P V C)的生产工艺和基础知识(总8页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.MarchPVC的生产工艺聚氯乙烯是由氯乙烯通过自由基聚合而成的。

有悬浮聚合法、乳液聚合法和本体聚合法，以悬浮聚合法为主，约占PVC 总产量的80％左右。

单体的来源：乙烯法、石油法和电石法。

我国的方法：主要还是电石法。

树脂的质量以粒度和粒度分布、分子量和分子量分布、表观密度、孔隙度、鱼眼、热稳定性、色泽、杂质含量及粉末自由流动性等性能来表征。

（1）悬浮聚合法使单体呈微滴状悬浮分散于水相中，选用的油溶性引发剂则溶于单体中，聚合反应就在这些微滴中进行，聚合反应热及时被水吸收，为了保证这些微滴在水中呈珠状分散，需要加入悬浮稳定剂，如明胶、聚乙烯醇、甲基纤维素、羟乙基纤维素等。

引发剂多采用有机过氧化物和偶氮化合物，如过氧化二碳酸二异丙酯过氧化二碳酸二环己酯、过氧化二碳酸二乙基己酯和偶氮二异庚腈、偶氮二异丁腈等。

聚合是在带有搅拌器的聚合釜中进行的。

聚合后，物料流入单体回收罐或汽提塔内回收单体。

然后流入混合釜，水洗再离心脱水、干燥即得树脂成品。

（2）乳液聚合法最早的工业生产 PVC的一种方法。

在乳液聚合中，除水和氯乙烯单体外，还要加入烷基磺酸钠等表面活性剂作乳化剂，使单体分散于水相中而成乳液状，以水溶性过硫酸钾或过硫酸铵为引发剂，还可以采用“氧化-还原”引发体系，聚合历程和悬浮法不同。

也有加入聚乙烯醇作乳化稳定剂，十二烷基硫醇作调节剂，碳酸氢钠作缓冲剂的。

聚合方法有间歇法、半连续法和连续法三种。

聚合产物为乳胶状，乳液粒径0.05～2μm，可以直接应用或经喷雾干燥成粉状树脂。

乳液聚合法的聚合周期短，较易控制，得到的树脂分子量高，聚合度较均匀，适用于作聚氯乙烯糊，制人造革或浸渍制品。

（3）本体聚合法聚合装置比较特殊，主要由立式预聚合釜和带框式搅拌器的卧式聚合釜构成。

聚氯乙烯单体聚合方式
聚氯乙烯（PVC）是一种常见的塑料材料，具有优良的耐用性和耐候性，广泛应用于建筑、医疗、包装等领域。

聚氯乙烯的生产过程中，通常采用聚合方式进行合成，而聚合是将单体分子通过化学反应连续连接成高分子化合物的过程。

聚氯乙烯的单体聚合方式主要包括乳液聚合和乙烯基氯聚合两种方式。

乳液聚合是一种常用的聚氯乙烯生产工艺，其过程是将氯乙烯单体溶解在水中形成乳胶，然后通过引发剂引发聚合反应。

在乳液聚合过程中，一般会加入乳化剂来稳定乳液系统，使得单体分子均匀分散在水中，并且能够吸附在乳液颗粒表面，促进聚合反应进行。

乳胶聚合具有操作简单、成本低廉的优点，且所得的聚合物颗粒分布均匀，适用于生产高质量的聚氯乙烯产品。

另一种常见的聚氯乙烯单体聚合方式是乙烯基氯聚合。

这种方法是通过聚乙烯单体与氯气在催化剂的作用下发生加成反应，形成聚氯乙烯高分子化合物。

乙烯基氯聚合方法具有反应速度快、产率高的特点，适用于批量生产聚氯乙烯树脂。

然而，乙烯基氯聚合对反应条件要求较高，需要精密的反应控制和催化剂配比，以确保聚合反应的顺利进行。

无论是乳液聚合还是乙烯基氯聚合，聚氯乙烯的单体聚合过程都需要控制适当的温度、搅拌速度、引发剂浓度等关键参数，以确保聚合反应的进行。

此外，在聚合过程中还需要处理产生的副产物和控制聚合物的分子量、分布等性能，以获得符合需求的聚氯乙烯产品。

总的来说，聚氯乙烯的单体聚合方式多样，每种方法都有其适用的场景和特点。

通过选择合适的聚合方式和优化生产工艺，可以生产出质量稳定、性能优良的聚氯乙烯产品，满足不同领域的需求。

1。

聚氯乙烯生产中乳液的化学成分分析聚氯乙烯（PVC）是一种常用的塑料材料，广泛应用于建筑、电气、交通、包装等领域。

而在PVC的生产过程中，乳液是一个重要的中间产品。

本文将对聚氯乙烯生产中乳液的化学成分进行分析，并探讨其在PVC生产中的作用。

一、聚氯乙烯生产中乳液的概述乳液是指由液体和微小悬浮颗粒组成的胶体溶液。

在聚氯乙烯生产中，乳液是通过将液态单体氯乙烯与引发剂、表面活性剂等添加剂混合并引发聚合反应得到的。

乳液中的悬浮颗粒是由聚合产生的PVC微粒组成的。

二、乳液的化学成分1. 氯乙烯单体（Vinyl chloride）乳液的主要成分是氯乙烯单体，也称为乙烯基氯。

它是一种无色气体，具有刺激味道。

氯乙烯是通过石化工艺从原油提炼或通过化学反应合成得到的。

2. 引发剂（Initiator）在乳液中，引发剂用于引发聚合反应，促使氯乙烯单体发生聚合，形成PVC微粒。

常用的引发剂有过氧化物类、重氮盐类等。

3. 表面活性剂（Surfactant）表面活性剂是乳液中的另一个重要成分，它具有降低液体表面张力、分散悬浮颗粒、稳定乳液分散态的作用。

常见的表面活性剂有阴离子、阳离子和非离子表面活性剂。

4. 稳定剂（Stabilizer）稳定剂是乳液中的辅助成分，用于增加乳液的稳定性，防止PVC微粒聚集。

稳定剂的种类繁多，如有机锡化合物、有机锤合物等。

5. 增稠剂（Thickener）增稠剂是为了改善乳液的黏稠度，使其更易于加工和操控。

常见的增稠剂有聚酰胺、聚乙烯醇等。

三、乳液的作用与应用1. 制备PVC树脂乳液通过聚合反应生成的PVC微粒可以作为制备PVC树脂的原料。

通过控制聚合反应的条件和乳液的配方，可以制备出具有不同性质和用途的PVC树脂。

2. 包覆材料乳液中的PVC微粒可以在纺织品、电线电缆等表面形成一层薄膜，具有耐磨、抗腐蚀等特性，常用于制作包覆材料，提高材料的使用寿命和性能。

3. 涂层材料乳液可以作为涂层材料，广泛用于建筑、家具等领域。

聚氯乙烯生产工艺设计中乳液种子聚合的工艺灵敏度分析聚氯乙烯（PVC）是一种重要的合成树脂，广泛应用于冶金、石化、建材等各个领域。

在PVC的生产过程中，乳液种子聚合是一个关键的环节。

本文将对乳液种子聚合的工艺灵敏度进行分析，以期优化PVC生产的工艺参数和提高生产效率。

一、乳液种子聚合的基本原理乳液种子聚合是一种将乳液粒子聚合成高分子聚合物的过程。

在PVC生产中，一般采用乳液法进行聚合。

其基本原理是将自由基引发剂加入乳液中，通过温控、搅拌等条件刺激引发剂产生自由基，进而引发单体聚合形成PVC。

二、工艺参数对乳液种子聚合的影响1. 温度温度是影响乳液种子聚合的关键参数之一。

较高的温度可以提高聚合反应速度，但若温度过高，可能会导致乳液变稀或聚合剂的挥发，从而影响产品的质量。

因此，在PVC生产中，应选择适宜的温度范围，以保证乳液的稳定性和聚合的效率。

2. 配方比例乳液种子聚合的配方比例也是决定聚合效果的重要因素。

合理的配方比例可以使乳液具有良好的稳定性和高聚合活性，从而提高产物的质量。

不同的生产工艺和设备条件也需要根据实际情况进行相应的配方设计。

3. 搅拌速度搅拌速度是乳液种子聚合中的另一个关键参数。

适当的搅拌速度可以提高聚合反应的均匀性和速度，但若搅拌速度过快，可能会导致泡沫的产生和乳液的泄漏。

因此，在实际生产中，需要确定合适的搅拌速度，以达到最佳的聚合效果。

三、工艺灵敏度分析方法1. 设计因素在进行工艺灵敏度分析时，首先需要确定与乳液种子聚合相关的设计因素。

通常包括温度、配方比例、搅拌速度等参数。

在分析中，可以通过改变这些设计因素的值，并观察其对聚合效果的影响，从而确定各个因素的敏感度。

2. 响应值响应值是指工艺参数的变动对产品质量的影响。

在乳液种子聚合中，响应值可以是产物的分子量、粒径、稳定性等。

通过对不同工艺参数的设置，观察这些响应值的变化，可以得出不同设计因素对聚合效果的敏感度。

3. 实验设计为了准确分析工艺灵敏度，可以采用正交设计等统计方法。
