聚氯乙烯树脂的形态与聚合方法

高聚合度聚氯乙烯的合成
高聚合度聚氯乙烯（HPVC）树脂一般是指平均聚合度在1700~4000的PVC。

HPVC树脂的合成以悬浮法为主，聚合工艺又可细分为低温法和扩链剂法。

低温法合成的树脂呈长链线型、规整性和结晶度较高，制品质量可靠，但是低温下聚合热传递难度大，对装置撤热系统要求苛刻，生产周期长，故而在高温下辅助于添加扩链剂非常必要。

扩链剂法即在聚合体系中添加带双键的反应性单体，比如邻苯二甲酸二烯丙酯（DAP）、马来酸二烯丙酯（DAM）、三聚氰酸三烯丙酯（TAIC）、乙二醇二甲酯丙烯酸酯（EGDMA）、丙三醇二（甲基）丙烯酸酯、聚乙二醇二丙烯酸酯等，使PVC分子间形成交联或缠结，聚合度增加。

聚氯乙烯的结构式聚氯乙烯（Polyvinyl Chloride，PVC）是一种重要的合成树脂，其结构式为[-CH2-CHCl-]n。

它是由氯乙烯单体经过聚合反应而成的高分子化合物，具有优异的物理性质和化学稳定性，广泛应用于建筑、电子、医疗、包装等领域。

聚氯乙烯的结构中，每个单体分子中的氯原子与相邻单体分子中的氢原子形成了氢键，从而使得聚合物分子间的相互作用增强，提高了聚合物的强度和硬度。

同时，氯原子的存在也使得聚氯乙烯具有较好的耐腐蚀性和耐候性，能够在恶劣环境下长期使用。

聚氯乙烯的制备方法主要有乳液聚合法、悬浮聚合法和乙烯氯化法。

其中，乳液聚合法是最常用的方法之一，它是将氯乙烯单体与乳化剂、水等混合后，在催化剂的作用下进行聚合反应，得到聚氯乙烯乳液。

悬浮聚合法则是将氯乙烯单体与水、乳化剂、溶剂等混合后，在搅拌的条件下进行聚合反应，得到聚氯乙烯颗粒。

乙烯氯化法则是将乙烯与氯气在催化剂的作用下进行反应，得到氯乙烯单体，再进行聚合反应得到聚氯乙烯。

聚氯乙烯的应用非常广泛，主要包括以下几个方面：1. 建筑领域：聚氯乙烯管道、地板、墙板、屋顶等建筑材料，具有防水、防火、隔音、保温等优良性能。

2. 电子领域：聚氯乙烯电线、电缆、绝缘材料等，具有耐高温、耐腐蚀、绝缘性能好等特点。

3. 医疗领域：聚氯乙烯制成的输液管、血袋、手术器械等，具有无毒、无味、耐腐蚀等特点。

4. 包装领域：聚氯乙烯制成的塑料袋、瓶子、盒子等，具有耐磨、耐腐蚀、透明度高等特点。

聚氯乙烯作为一种重要的合成树脂，在各个领域都有广泛的应用。

随着科技的不断发展，聚氯乙烯的制备方法和应用领域也在不断拓展和改进，为人们的生活带来了更多的便利和舒适。

第六章：聚合物产品典型生产工艺聚氯乙烯聚合工艺、工艺流程、应用与改性定义：聚氯乙烯（PVC)是一种含微晶的无定形热塑性塑料，相对分子质量约：4万~15万。

用途：绝缘材料、防腐蚀材料、日用品材料，建筑材料、农用材料氯乙烯聚合一般按自由基机理进行，PVC树脂的产生方法：悬浮聚合法。

常用的塑料有聚乙烯(PE) 、聚丙烯(PP) 和聚氯乙烯(PVC) 。

根据介质不同，聚合方法有四种，分别是本体聚合、溶液聚合、乳液聚合和悬浮聚合。

一：聚合工艺1、单体：氯乙烯（纯度要求：≥99.98）单体，由乙烯氧氯化法或乙炔法生产。

2、分散剂：a、主分散剂：纤维素醚、部分水解的聚乙烯醇eg:甲基纤维素MC；羟丙基甲基纤维素HPMC作用：控制颗粒大小的作用b、助分散系：小分子表面活性剂、低水解度的聚乙烯醇作用：提高颗粒中的孔隙率3、引发剂:主要用复合型的引发剂。

选择在反应温度下引发剂的半衰期为2h，以达到匀速聚合的要求eg:过氧化二月桂酰、过氧化二环已酯4、其他助剂5、工艺条件：温度：氯乙烯悬浮聚合温度：45~65℃，要求严格控制误差±0.2℃由于氯乙烯易发生单体链转移反应，因此在生产中主要由温度控制相对分子质量，聚合时间：4~8h二、工艺流程采用间歇操作注意：氯乙烯是致癌物三、应用与改性应用方面：PVC耐酸、耐碱良好，可作防腐材料PVC电气性能优良，广泛用作绝缘材料PVC具有很好的隔水性和阻燃性，广泛用于制造水管、浴帘、电线。

PVC分子间结合力较强，受热后容易放出HCI，纯粹的PVC 树脂不能直接加工使用，必须加入各种添加剂配料后制成各种塑料制品。

PVC塑料性能具有多样化，可制成硬质、半硬质品和软质制品。

PVC加工成型容易，可以方便地用挤出、吹塑、压延、注射等方法加工成各种管材、棒材、薄膜等。

改性方面：原因：聚氯乙烯树脂热稳定性差，使其加工性能恶化，制品性能下降PVC的抗冲击性、耐老化性、耐寒性能等均较差改性方法：改变聚氯乙烯大分子链结构，氯乙烯与其他单体共聚合，聚氯乙烯与增强材料及其它配合剂的复合，聚氯乙烯与其他聚合物共混等方法。

高聚合度聚氯乙烯（HP-PVC）树脂一简介高聚合度聚氯乙烯（简称HP-PVC）是指平均聚合度在1700（K≥80）以上的聚氯乙烯树脂。

HP-PVC的牌号以平均聚合度分，有2000、2500、3000、4000、和8000等几种，以平均聚合度为2500最常用。

生产方法有悬浮法和乳液法或微悬浮法。

优点：强度高、回弹性好、压缩永久性变形小、耐热、耐寒、耐老化、耐疲劳、抗磨、蠕变性小等，对制品有一定的消光作用。

高聚合度聚氯乙烯树脂（YH2500）采用低温生产工艺，PVC分子链团的结晶相大大提高，分子量的增大使无规分子链间的缠绕点增多，大分子链滑移困难，因而其拉伸强度大、伸长率高，制品硬度随温度变化小，具有橡胶材料的消光性及类似交联结构，手感好。

相比之下，普通PVC软质制品的力学强度偏低，其耐热性、耐寒性、耐久性差，增塑剂易迁移，弹性不足等缺陷，制约了其在高档产品中的应用，YH2500树脂的开发，改进了普通PVC 材料的力学性能尤其是冲击回弹性，压缩永久变形率与磨耗得到良好改进。

使之达到了弹性材料的要求。

HP-PVC用于软制品时使用寿命较长。

K值为95的HP-PVC树脂比通用PVC树脂的增塑剂吸收速度快、吸收量大、密度小，用于轻量化的汽车配件、耐磨耐折的电线电缆、民用鞋底、地板覆层、屋顶卷材等。

HP-PVC压缩回弹性能比通用PVC有明显提高，可作为橡胶的替代品，适用于汽车的弹性体复合物、工业机械垫料和其他弹性部件。

HP-PVC树脂复合物具有良好的抗撕裂性能。

可用于汽车制动装置和加速器踏板敷层及代替具有相同的耐磨损性能的材料，如用做高抗撕裂软膜。

HP-PVC树脂复合物具有较宽的使用温度、较低的脆化温度和优良的耐高温和耐蠕变性能，硬度对温度的依赖性小，可制作耐寒、耐油、耐老化、耐海水等制品，如输送热水或油类介质的耐热管和电缆护套、电器孔塞衬垫。

HP-PVC树脂可用在医学领域，如塑料血袋、输液管等，但要求其不含有毒性物质、溶出性小、生物相溶性好(如溶血性低、抗凝血性好)等,因此要求HPVC树脂在生产过程中不使用有毒助剂(如甲苯、腈基团等),树脂残留VCM含量低,热稳定性高。

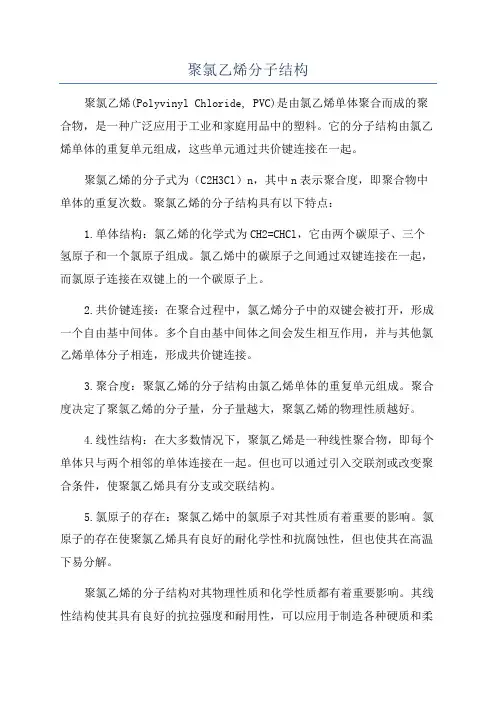

聚氯乙烯分子结构聚氯乙烯(Polyvinyl Chloride, PVC)是由氯乙烯单体聚合而成的聚合物，是一种广泛应用于工业和家庭用品中的塑料。

它的分子结构由氯乙烯单体的重复单元组成，这些单元通过共价键连接在一起。

聚氯乙烯的分子式为（C2H3Cl）n，其中n表示聚合度，即聚合物中单体的重复次数。

聚氯乙烯的分子结构具有以下特点：1.单体结构：氯乙烯的化学式为CH2=CHCl，它由两个碳原子、三个氢原子和一个氯原子组成。

氯乙烯中的碳原子之间通过双键连接在一起，而氯原子连接在双键上的一个碳原子上。

2.共价键连接：在聚合过程中，氯乙烯分子中的双键会被打开，形成一个自由基中间体。

多个自由基中间体之间会发生相互作用，并与其他氯乙烯单体分子相连，形成共价键连接。

3.聚合度：聚氯乙烯的分子结构由氯乙烯单体的重复单元组成。

聚合度决定了聚氯乙烯的分子量，分子量越大，聚氯乙烯的物理性质越好。

4.线性结构：在大多数情况下，聚氯乙烯是一种线性聚合物，即每个单体只与两个相邻的单体连接在一起。

但也可以通过引入交联剂或改变聚合条件，使聚氯乙烯具有分支或交联结构。

5.氯原子的存在：聚氯乙烯中的氯原子对其性质有着重要的影响。

氯原子的存在使聚氯乙烯具有良好的耐化学性和抗腐蚀性，但也使其在高温下易分解。

聚氯乙烯的分子结构对其物理性质和化学性质都有着重要影响。

其线性结构使其具有良好的抗拉强度和耐用性，可以应用于制造各种硬质和柔软的塑料制品。

与其他塑料相比，聚氯乙烯的成本较低，韧性好，易于加工和成型。

然而，聚氯乙烯也存在一些问题。

首先，聚氯乙烯的生产过程中会释放出有害物质，如氯气、二噁英等，对环境和人体健康带来潜在风险。

其次，聚氯乙烯在高温下易分解，释放出有毒氯化物气体。

因此，在使用聚氯乙烯制品时需要注意避免长时间高温暴露。

总结起来，聚氯乙烯的分子结构由氯乙烯单体的重复单元组成，具有线性结构和良好的抗拉强度。

尽管聚氯乙烯存在一些环境和健康问题，但其广泛应用于工业和家庭用品中，说明其具有重要的经济和应用价值。

肪烃和芳香烃等有机溶剂。

HPVC/SBR共混型热塑性弹性体工业聚氯乙烯树脂主要是非晶态结构，但也包含一些结晶区域（约5%），所以聚氯乙烯没有明显的溶点，约在80℃左右开始软化，热扭变温度（ 1.82MPa负荷下）为70-71℃，在加压下150℃开始流动，并开始缓慢放出氯化氢，致使聚氯乙烯变色（由黄变红、棕、甚至于黑色）。

工业聚氯乙烯重均相对分子质量在4.8-4.8万范围内，相应的数均相对分子质量为2-1.95万。

而绝大多数工业树脂的重均相对分子质量在10-20万，数均相对分子质量在4.55-6.4万。

硬质聚氯乙烯（未加增塑剂）具有良好的机械强度、耐候性和耐燃性，可以单独用做结构材料，应用于化工上制造管道、板材及注塑制品。

硬质聚氯乙烯可以用增强材料。

[2]材料性质给水用硬聚氯乙烯（PVC-U）管件密度 1380 kg/m3杨氏弹性模量(E) 2900-3400 MPa拉伸强度(σt) 50-80 MPaElongation @ break 20-40%Notch test 2-5 kJ/m2玻璃转变温度87℃熔点212℃Vicat B1 85℃导热率 (λ） 0.16 W/m.K热膨胀系数 (α） 8 10-5 /K热容(c) 0.9 kJ/(kg·K)吸水率 (ASTM) 0.04-0.4折射率硬质成型品 1.52~1.55Price 0.5-1.25kg聚氯乙烯的最大特点是阻燃，因此被广泛用于防火应用。

但是聚氯乙烯在燃烧过程中会释放出氯化氢和其他有毒气体，例如二恶英。

聚氯乙烯的燃烧分为两步。

先在240℃-340℃燃烧分解出氯化氢气体和含有双键的二烯烃，然后在400-470℃发生碳的燃烧。

成型性能1.无定形料，吸湿性小，流动性差，为了提高流动性，防止发生气泡，宜事先干燥。

2.极易分解，特别是在高温下与钢、铜接触更易分解（分解温度200度）。

成型温度范围小，必须严格控制料温。

3.使用螺杆式注射机及直通喷嘴时，孔径宜大，以防死角滞料。

聚氯乙烯生产技术聚氯乙烯（Polyvinyl chloride，简称PVC）是一种重要的合成树脂材料，其生产技术涉及到多个环节和工艺。

本文将详细介绍聚氯乙烯的生产技术，并探讨其在工业生产中的应用。

聚氯乙烯的生产主要通过聚合反应完成，该反应一般使用乙烯氯化而成的氯乙烯作为原料。

首先，将氯乙烯与聚合引发剂、稳定剂等添加剂混合，并加热至适宜的温度，使其发生聚合反应。

聚合反应可以通过不同的方式进行，常用的方法包括乳液聚合、悬浮聚合和溶液聚合等。

乳液聚合是一种常见的聚氯乙烯生产方法。

该方法将氯乙烯、水、表面活性剂等添加剂混合，形成稳定的乳液。

然后，在适宜的温度和压力条件下，向乳液中加入引发剂，开始聚合反应。

聚合反应完成后，通过蒸发水分和干燥等工艺步骤，得到固体聚氯乙烯产品。

悬浮聚合是另一种常用的聚氯乙烯生产方法。

该方法将氯乙烯、水、引发剂、分散剂等添加剂混合，形成悬浮液。

然后，在适宜的温度和搅拌条件下，将氯乙烯悬浮液加入反应釜中，开始聚合反应。

聚合反应过程中，悬浮液中的氯乙烯单体逐渐聚合成聚氯乙烯微粒，形成乳浊液。

最后，通过过滤、洗涤、干燥等工艺步骤，得到固体聚氯乙烯产品。

溶液聚合是一种较少采用的聚氯乙烯生产方法。

该方法将氯乙烯溶解在适宜的溶剂中，加入引发剂和稳定剂等添加剂，形成聚合溶液。

然后，在适宜的温度和压力条件下，开始聚合反应。

聚合反应完成后，通过除去溶剂、干燥等工艺步骤，得到固体聚氯乙烯产品。

聚氯乙烯在工业生产中具有广泛的应用。

首先，聚氯乙烯可以用于制造塑料制品，如管道、电线电缆、塑料薄膜等。

其次，聚氯乙烯还可以用于制造塑料地板、壁纸、人造革等建筑装饰材料。

此外，聚氯乙烯还可以用于制造塑料袋、塑料瓶、塑料制品等日常生活用品。

聚氯乙烯的生产技术涉及到聚合反应的过程，常用的方法包括乳液聚合、悬浮聚合和溶液聚合等。

聚氯乙烯在工业生产中具有广泛的应用，包括制造塑料制品、建筑装饰材料和日常生活用品等。

随着科技的不断进步，聚氯乙烯的生产技术也在不断创新和改进，以满足市场需求并提高产品质量。

聚氯乙烯树脂生产工艺聚氯乙烯（Polyvinyl Chloride，PVC）是一种由氯乙烯（Vinyl Chloride，VC）聚合而成的合成树脂，广泛应用于建筑材料、电线电缆、家具等领域。

下面简单介绍聚氯乙烯树脂的生产工艺。

聚氯乙烯树脂的生产工艺主要包括三个步骤：氯乙烯的聚合、树脂化和制备成型。

第一步，氯乙烯的聚合。

聚氯乙烯的聚合一般采用乳液聚合法。

首先，在反应釜中加入乳化剂、发生剂和增塑剂，然后加入氯乙烯，通过搅拌和加热使乳液发生聚合反应。

聚合反应需要控制反应温度和反应时间，以确保聚合产物的质量和收率。

第二步，树脂化。

聚合后的乳液经过过滤、脱溶剂等处理，去除其中的杂质，得到含有PVC颗粒的树脂块。

然后将树脂块送入下一步的制备成型工序。

第三步，制备成型。

制备成型一般包括塑化和成型两个步骤。

首先，将树脂块放入高速搅拌机中，加入增塑剂和其他辅助剂，通过高速搅拌使树脂块塑化成为形似胶状的物料。

然后，将塑化物料送入挤出机，在挤出机的作用下，将物料挤出成为所需形状的制品，如管道、板材等。

在聚氯乙烯树脂的生产过程中，还需要注意以下几点：1. 选择合适的原料。

氯乙烯的纯度和含杂物的含量会影响聚合反应的效果和树脂的质量，因此需要选择高纯度的氯乙烯作为原料。

2. 控制反应条件。

反应温度和反应时间需要根据具体情况进行调控，以控制聚合的程度和产物的质量。

3. 严格控制工艺参数。

制备成型过程中，需要根据物料的性质和制品的要求，合理调整挤出机的温度、转速等参数，以确保制品的质量。

4. 进行质量检测。

树脂的质量检测包括密度、拉伸强度、抗冲击性等指标，需要通过相应的测试方法和设备进行检测，以确保树脂达到标准要求。

以上就是聚氯乙烯树脂生产工艺的简要介绍，希望对您有所帮助。

聚氯乙烯的聚合一、聚氯乙烯悬浮聚合原理聚氯乙烯工业化生产方法有四种：悬浮法、乳液法、本体法、微悬浮法。

悬浮聚合：通过强力搅拌并在分散剂的作用下，把单体分散成无数的小液珠悬浮于水中由油溶性引起剂引起而进行的聚合反应。

溶有引起剂的单体以液滴状悬浮于水中进行自由基聚合的方法称为悬浮聚合法。

整体看水为连续相，单体为分散相。

聚合在每一个小液滴内进行，反应机理与本体聚合相同，可看做小液珠本体聚合。

悬浮聚合体系普通由单体、引起剂、水，分散剂四个基本组分组成。

悬浮聚合体系是热力学不稳定体系，需借搅拌和分散剂维持稳定。

在搅拌剪切作用下，溶有引起剂的单体分散成小液滴，悬浮于水中引起聚合。

不溶于水的单体在强力搅拌作用下，被粉碎分散成小液滴，它是不稳定的，随着反应的进行，分散的液滴又可能凝结成块，为防止粘结，体系中必须加入分散剂。

悬浮聚合产物的颗粒粒径普通在0.05～0.2mm。

其形状、大小随搅拌强度和分散剂的性质而定。

悬浮聚合法的典型生产工艺过程是将单体、水、引起剂、分散剂等加入反应釜中，加热，并采取适当的手段使之保持在一定温度下进行聚合反应，反应结束后回收未反应单体，离心脱水、干燥得产品。

悬浮聚合所使用的单体或者单体混合物应为液体，要求单体纯度≥99.9%。

表1.氯乙烯单体的指标，% 水，ppm 铁，ppm 乙醛，ppm 低沸物，ppm 高沸物，ppm 纯度≥99.9 ≤300 ≤5≤10≤10≤500在工业生产中，引起剂、份子量调节剂分别加入到反应釜中。

引起剂用量为单体量的0.1% ～ 1%。

悬浮聚合目前大都为自由基聚合，但在工业上应用很广。

如聚氯乙烯的生产75％采用悬浮聚合过程，聚合釜也渐趋大型化；聚苯乙烯及苯乙烯共聚物主要也采用悬浮聚合法生产；其他还有聚醋酸乙烯、聚丙烯酸酯类、氟树脂等。

聚合在带有夹套的搪瓷釜或者不锈钢釜内进行，间歇操作。

大型釜除依靠夹套传热外，还配有内冷管或者(和)釜顶冷凝器，并设法提高传热系数。

pvc树脂生产工艺
PVC树脂（聚氯乙烯树脂）是一种广泛用于塑料制品生产的
重要原料。

在PVC树脂的生产中，通常采用乙烯为原料，通
过聚合反应得到PVC树脂。

PVC树脂的生产工艺主要包括以下几个步骤：
1. 原料准备：将乙烯与氯气通过氯化反应生成乙烯氯化物，再通过裂解反应得到氯乙烯。

同时，聚合单体和稳定剂等辅助原料也需要准备好。

2. 聚合反应：将氯乙烯与聚合单体以及稳定剂等辅助原料一起进入聚合釜，在高温高压条件下进行聚合反应。

通过聚合反应，乙烯基链与氯乙烯链相互纠缠，形成PVC的线状结构。

3. 精馏分离：将聚合反应产物进行加热精馏，通过调节温度控制不同物质的沸点差异，使得PVC树脂从反应物中分离出来。

这一步骤通常需要多次精馏，以获得更纯净的PVC树脂。

4. 过滤干燥：将分离出来的PVC树脂进行过滤，去除其中的
杂质和颗粒物。

然后将PVC树脂通过干燥设备进行干燥，以
去除其中的水分。

5. 制粒和包装：将干燥后的PVC树脂进一步加工，通过挤出
或者压片等技术进行制粒。

然后将制得的PVC颗粒进行包装，以便运输和销售。

以上就是PVC树脂的生产工艺的基本步骤。

在实际生产中，还需要注意加热温度、加压条件以及各种辅助原料的使用等操作细节，以获得符合质量要求的PVC树脂产品。

聚合物合成与工艺结课作业姓名李兰学号S********指导教师杜栓丽悬浮聚合法制聚氯乙烯聚氯乙烯(Polyvinyl chloride, PVC)位居五大通用树脂第二位是乙烯基聚合物中最主要的品种之一，其生产方法有悬浮法乳液法和本体聚合法等，其中悬浮法为主要生产法。

悬浮聚合法 使单体呈微滴状悬浮分散于水相中，选用的油溶性引发剂则溶于单体中，聚合反应就在这些微滴中进行，聚合反应热及时被水吸收，为了保证这些微滴在水中呈珠状分散，需要加入悬浮稳定剂，如明胶、聚乙烯醇、甲基纤维素、羟乙基纤维素等。

引发剂多采用有机过氧化物和偶氮化合物，如过氧化二碳酸二异丙酯、过氧化二碳酸二环己酯、过氧化二碳酸二乙基己酯和偶氮二异庚腈、偶氮二异丁腈等。

聚合是在带有搅拌器的聚合釜中进行的。

聚合后，物料流入单体回收罐或汽提塔内回收单体。

然后流入混合釜，水洗再离心脱水、干燥即得树脂成品。

氯乙烯单体应尽可能从树脂中抽除。

作食品包装用的 PVC ，游离单体含量应控制在1ppm 以下。

聚合时为保证获得规定的分子量和分子量分布范围的树脂并防止爆聚，必须控制好聚合过程的温度和压力。

树脂的粒度和粒度分布则由搅拌速度和悬浮稳定剂的选择与用量控制。

树脂的质量以粒度和粒度分布、分子量和分子量分布、表观密度、孔隙度、鱼眼、热稳定性、色泽、杂质含量及粉末自由流动性等性能来表征。

聚合反应釜是主要设备，由钢制釜体内衬不锈钢或搪瓷制成，装有搅拌器和控制温度的传热夹套，或内冷排管、回流冷凝器等。

为了降低生产成本，反应釜的容积已由几立方米、十几立方米逐渐向大型化发展，最大已达到200m(见釜式反应器)。

聚合釜经多次使用后要除垢。

以聚乙烯醇和纤维素醚类等为悬浮稳定剂制得的 PVC 一般较疏松，孔隙多，表面积大，容易吸收增塑剂和塑化。

主要原材料：聚乙烯单体和聚合用去离子水是氯乙烯悬浮聚合缺一不可的主要原料。

（1） 聚乙烯单体 单体纯度要求>99.8%，杂质含量因生产方法不同而有差别，如单体中乙炔的含量：乙炔法生产路线要求其含量<510-，而乙烯氧氯化法则要求≤610-；二氯乙烷的含量<2610-⨯，Fe 7510-≤⨯。

聚氯乙烯单体聚合方式
聚氯乙烯（PVC）是一种常见的塑料材料，具有优良的耐用性和耐候性，广泛应用于建筑、医疗、包装等领域。

聚氯乙烯的生产过程中，通常采用聚合方式进行合成，而聚合是将单体分子通过化学反应连续连接成高分子化合物的过程。

聚氯乙烯的单体聚合方式主要包括乳液聚合和乙烯基氯聚合两种方式。

乳液聚合是一种常用的聚氯乙烯生产工艺，其过程是将氯乙烯单体溶解在水中形成乳胶，然后通过引发剂引发聚合反应。

在乳液聚合过程中，一般会加入乳化剂来稳定乳液系统，使得单体分子均匀分散在水中，并且能够吸附在乳液颗粒表面，促进聚合反应进行。

乳胶聚合具有操作简单、成本低廉的优点，且所得的聚合物颗粒分布均匀，适用于生产高质量的聚氯乙烯产品。

另一种常见的聚氯乙烯单体聚合方式是乙烯基氯聚合。

这种方法是通过聚乙烯单体与氯气在催化剂的作用下发生加成反应，形成聚氯乙烯高分子化合物。

乙烯基氯聚合方法具有反应速度快、产率高的特点，适用于批量生产聚氯乙烯树脂。

然而，乙烯基氯聚合对反应条件要求较高，需要精密的反应控制和催化剂配比，以确保聚合反应的顺利进行。

无论是乳液聚合还是乙烯基氯聚合，聚氯乙烯的单体聚合过程都需要控制适当的温度、搅拌速度、引发剂浓度等关键参数，以确保聚合反应的进行。

此外，在聚合过程中还需要处理产生的副产物和控制聚合物的分子量、分布等性能，以获得符合需求的聚氯乙烯产品。

总的来说，聚氯乙烯的单体聚合方式多样，每种方法都有其适用的场景和特点。

通过选择合适的聚合方式和优化生产工艺，可以生产出质量稳定、性能优良的聚氯乙烯产品，满足不同领域的需求。

1。
