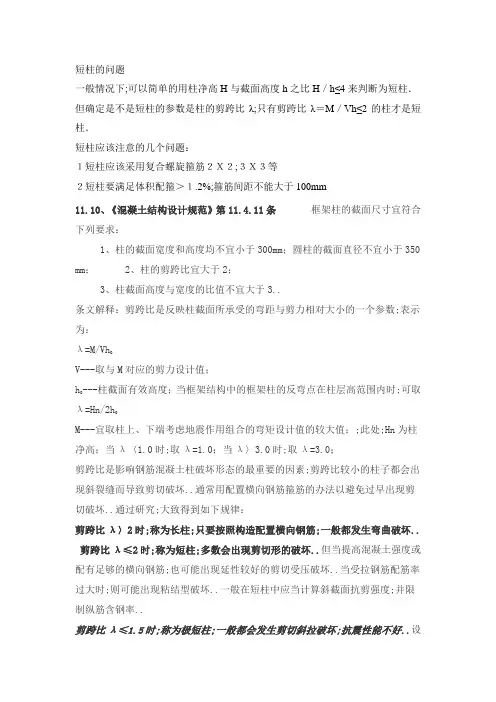

短柱的问题一般情况下;可以简单的用柱净高H与截面高度h之比H／h≤4来判断为短柱．但确定是不是短柱的参数是柱的剪跨比λ;只有剪跨比λ＝M／Vh≤2的柱才是短柱．短柱应该注意的几个问题：１短柱应该采用复合螺旋箍筋２Ｘ２;３Ｘ３等２短柱要满足体积配箍＞１.2%;箍筋间距不能大于100mm11.10、《混凝土结构设计规范》第11.4.11条框架柱的截面尺寸宜符合下列要求：1、柱的截面宽度和高度均不宜小于300mm；圆柱的截面直径不宜小于350mm； 2、柱的剪跨比宜大于2；3、柱截面高度与宽度的比值不宜大于3..条文解释：剪跨比是反映柱截面所承受的弯距与剪力相对大小的一个参数;表示为：λ=M/VhV---取与M对应的剪力设计值；h---柱截面有效高度；当框架结构中的框架柱的反弯点在柱层高范围内时;可取0λ=Hn/2hM---宜取柱上、下端考虑地震作用组合的弯矩设计值的较大值；;此处;Hn为柱净高；当λ〈1.0时;取λ=1.0；当λ〉3.0时;取λ=3.0；剪跨比是影响钢筋混凝土柱破坏形态的最重要的因素;剪跨比较小的柱子都会出现斜裂缝而导致剪切破坏..通常用配置横向钢筋箍筋的办法以避免过早出现剪切破坏..通过研究;大致得到如下规律：剪跨比λ〉2时;称为长柱;只要按照构造配置横向钢筋;一般都发生弯曲破坏..剪跨比λ≤2时;称为短柱;多数会出现剪切形的破坏..但当提高混凝土强度或配有足够的横向钢筋;也可能出现延性较好的剪切受压破坏..当受拉钢筋配筋率过大时;则可能出现粘结型破坏..一般在短柱中应当计算斜截面抗剪强度;并限制纵筋含钢率..剪跨比λ≤1.5时;称为极短柱;一般都会发生剪切斜拉破坏;抗震性能不好..设计时应发尽量避免这种极短柱;否则需要采取特殊措施..由于框架柱中反弯点大都接近中点;为设计方便;常常用柱长细比近似表示剪跨比的影响..≈L/2H因为λ=M/Vh所以当L/H≥4时为长柱 ;3〈L/H≤4时为短柱;L/H≤3时为极短柱。

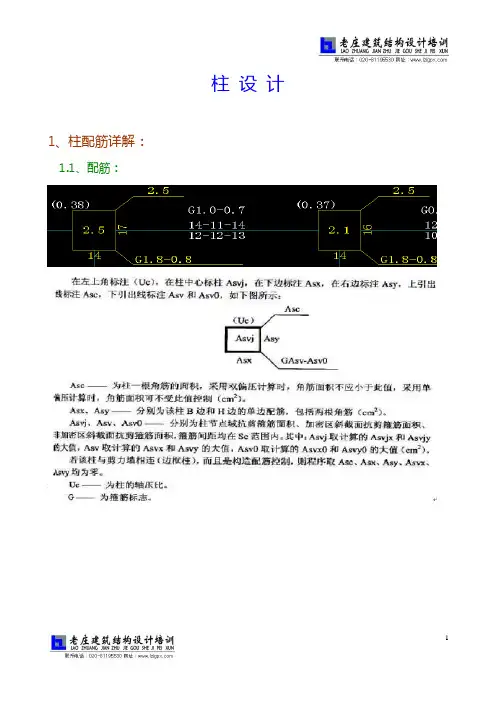

柱 设 计1、柱配筋详解：1.1、配筋：1.2、纵筋：1.2.1、纵筋间距：《混规》：《抗规》：1.2.2、纵筋配筋率：单边面积，400x600、600x600的截面：400*400*0.002=320、600*600*0.002=720全截面配筋率，对于三级抗震，400x400的角柱：400x400x0.009=1440，假定8根钢筋，每根最小1440/8=180 全截面配筋率，对于二级抗震，600x600的角柱：600x600x0.010=3600，假定12根钢筋，每根最小3600/12=300 1.3、箍筋：1.3.1、箍筋间距：《混规》：《抗规》：1.3.2、加密区范围：6.3.10柱的箍筋加密范围，应按下列规定采用：1柱端，取截面高度(圆柱直径)，柱净高的1/6和500mm三者的最大值。
2底层柱，柱根不小于柱净高的1/3；当有刚性地面时，除柱端外尚应取刚性地面上下各500mm。
3剪跨比不大于2的柱和因设置填充墙等形成的柱净高与柱截面高度之比不大于4的柱，取全高。
4 框支柱，取全高。
5一级及二级框架的角柱，取全高。
1.3.3、配箍率：二级抗震的框架柱，截面500x600，加密区为D8@100（4），混凝土强度等级为C30，箍筋强度HPB235级钢筋；轴压比0.38：（432*50.3*4+532*50.3*4）/424/524/100=0.00873规范规定的下限（插入法求0.38轴压比下对应的值）：0.08008*16.7（回想前面的知识点为何是16.7而不是14.3）/210=0.0064设计中的算法：（432*50.3*4+532*50.3*4）/440/540/100=0.008162、柱平法编号详解（原位表示为主）： 2.1、编号：2.2、原位表示：=。

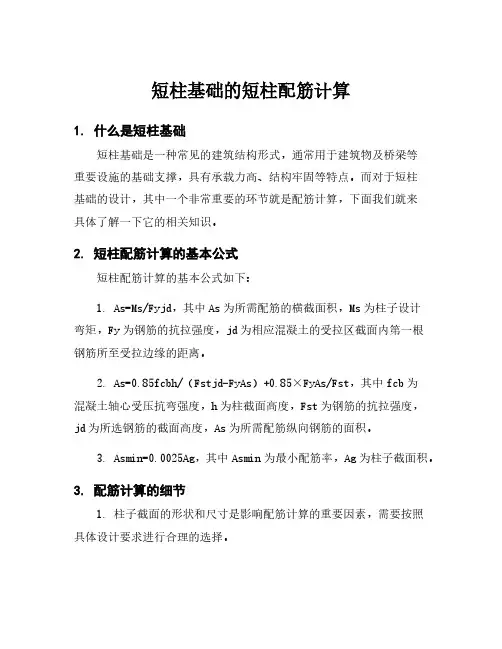

短柱基础的短柱配筋计算1. 什么是短柱基础短柱基础是一种常见的建筑结构形式，通常用于建筑物及桥梁等重要设施的基础支撑，具有承载力高、结构牢固等特点。
而对于短柱基础的设计，其中一个非常重要的环节就是配筋计算，下面我们就来具体了解一下它的相关知识。
2. 短柱配筋计算的基本公式短柱配筋计算的基本公式如下：1. As=Ms/Fyjd，其中As为所需配筋的横截面积，Ms为柱子设计弯矩，Fy为钢筋的抗拉强度，jd为相应混凝土的受拉区截面内第一根钢筋所至受拉边缘的距离。
2. As=0.85fcbh/（Fstjd-FyAs）+0.85×FyAs/Fst，其中fcb为混凝土轴心受压抗弯强度，h为柱截面高度，Fst为钢筋的抗拉强度，jd为所选钢筋的截面高度，As为所需配筋纵向钢筋的面积。
3. Asmin=0.0025Ag，其中Asmin为最小配筋率，Ag为柱子截面积。
3. 配筋计算的细节1. 柱子截面的形状和尺寸是影响配筋计算的重要因素，需要按照具体设计要求进行合理的选择。
2. 混凝土和钢筋的材料质量也是配筋计算的重要参数之一，需要根据具体工地情况进行判断。
3. 配筋计算应该充分考虑柱子受力的方向和大小，对于不同的受力情况需要制定相应的配筋方案。
4. 在配筋计算时还需要注意混凝土的受拉强度，钢筋的强度以及不同结构部位的相互制约等问题。
4. 注意事项1. 短柱配筋计算是短柱基础设计中非常重要的一部分，对于保证基础承载力和结构稳定性至关重要。
2. 在进行配筋计算时，需要严格按照相应的设计规范和要求进行，以免出现错误。
3. 配筋计算需要做好材料的选择，包括混凝土和钢筋的品质等，以保证材料质量符合要求。
4. 对于存在困难的配筋计算问题，需要寻求专业人士的协助和帮助。
5. 结语短柱基础的配筋计算是基础工程设计中非常重要的一步，需要进行严谨而细致的计算和分析。
只有在做好各项配筋设计工作的基础上，才能够确保短柱基础的稳定性和可靠性，使其能够有效地支撑建筑物和其他重要设施的使用。
短柱的问题一般情况下，可以简单的用柱净高H与截面高度h之比H／h≤4来判断为短柱．但确定是不是短柱的参数是柱的剪跨比λ，只有剪跨比λ＝M／Vh≤2的柱才是短柱．短柱应该注意的几个问题：（１）短柱应该采用复合螺旋箍筋（２Ｘ２，３Ｘ３等）（２）短柱要满足体积配箍＞１.2%,箍筋间距不能大于100mm11.10、《混凝土结构设计规范》第11.4.11条框架柱的截面尺寸宜符合下列要求：1、柱的截面宽度和高度均不宜小于300mm；圆柱的截面直径不宜小于350 mm；2、柱的剪跨比宜大于2；3、柱截面高度与宽度的比值不宜大于3。
条文解释：剪跨比是反映柱截面所承受的弯距与剪力相对大小的一个参数，表示为：λ=M/(Vh)V---取与M对应的剪力设计值；---柱截面有效高度；当框架结构中的框架柱的反弯点在柱层高范围内时，可h取λ=Hn/(2hM---宜取柱上、下端考虑地震作用组合的弯矩设计值的较大值；)，此处，Hn为柱净高；当λ〈1.0时，取λ=1.0；当λ〉3.0时，取λ=3.0；剪跨比是影响钢筋混凝土柱破坏形态的最重要的因素，剪跨比较小的柱子都会出现斜裂缝而导致剪切破坏。
通常用配置横向钢筋(箍筋)的办法以避免过早出现剪切破坏。
通过研究，大致得到如下规律：剪跨比λ〉2时，称为长柱，只要按照构造配置横向钢筋，一般都发生弯曲破坏。
剪跨比λ≤2时，称为短柱，多数会出现剪切形的破坏。
但当提高混凝土强度或配有足够的横向钢筋，也可能出现延性较好的剪切受压破坏。
当受拉钢筋配筋率过大时，则可能出现粘结型破坏。
一般在短柱中应当计算斜截面抗剪强度，并限制纵筋含钢率。
剪跨比λ≤1.5时，称为极短柱，一般都会发生剪切斜拉破坏，抗震性能不好。
设计时应发尽量避免这种极短柱，否则需要采取特殊措施。
由于框架柱中反弯点大都接近中点，为设计方便，常常用柱长细比近似表示剪跨比的影响。
)≈L/2H因为λ=M/(Vh所以当L/H≥4时为长柱 ;3〈L/H≤4时为短柱;L/H≤3时为极短柱一、关系代词和关系副词的区别1、关系代词（that, who, whom, whose, which）所代替的先行词是人或物的名词或代词，并在句中充当主语、宾语、定语等成分。

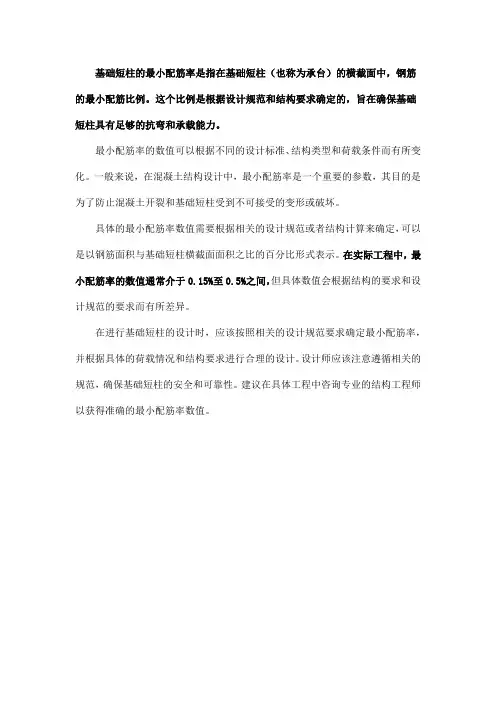

基础短柱的最小配筋率是指在基础短柱（也称为承台）的横截面中，钢筋的最小配筋比例。
这个比例是根据设计规范和结构要求确定的，旨在确保基础短柱具有足够的抗弯和承载能力。
最小配筋率的数值可以根据不同的设计标准、结构类型和荷载条件而有所变化。
一般来说，在混凝土结构设计中，最小配筋率是一个重要的参数，其目的是为了防止混凝土开裂和基础短柱受到不可接受的变形或破坏。
具体的最小配筋率数值需要根据相关的设计规范或者结构计算来确定，可以是以钢筋面积与基础短柱横截面面积之比的百分比形式表示。
在实际工程中，最小配筋率的数值通常介于0.15%至0.5%之间，但具体数值会根据结构的要求和设计规范的要求而有所差异。
在进行基础短柱的设计时，应该按照相关的设计规范要求确定最小配筋率，并根据具体的荷载情况和结构要求进行合理的设计。
设计师应该注意遵循相关的规范，确保基础短柱的安全和可靠性。
建议在具体工程中咨询专业的结构工程师以获得准确的最小配筋率数值。

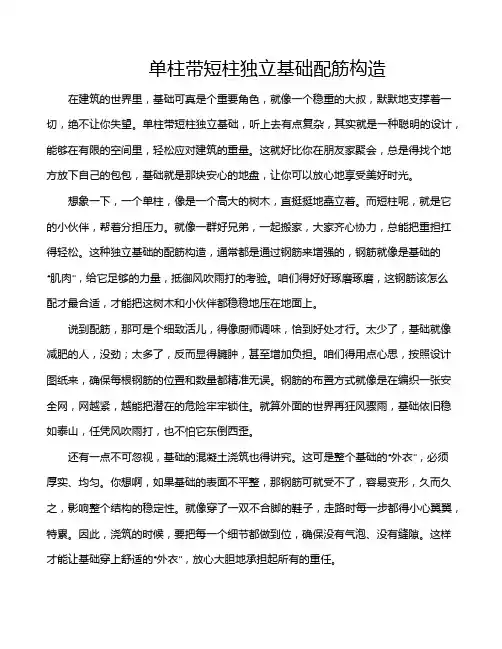

单柱带短柱独立基础配筋构造在建筑的世界里，基础可真是个重要角色，就像一个稳重的大叔，默默地支撑着一切，绝不让你失望。
单柱带短柱独立基础，听上去有点复杂，其实就是一种聪明的设计，能够在有限的空间里，轻松应对建筑的重量。
这就好比你在朋友家聚会，总是得找个地方放下自己的包包，基础就是那块安心的地盘，让你可以放心地享受美好时光。
想象一下，一个单柱，像是一个高大的树木，直挺挺地矗立着。
而短柱呢，就是它的小伙伴，帮着分担压力。
就像一群好兄弟，一起搬家，大家齐心协力，总能把重担扛得轻松。
这种独立基础的配筋构造，通常都是通过钢筋来增强的，钢筋就像是基础的“肌肉”，给它足够的力量，抵御风吹雨打的考验。
咱们得好好琢磨琢磨，这钢筋该怎么配才最合适，才能把这树木和小伙伴都稳稳地压在地面上。
说到配筋，那可是个细致活儿，得像厨师调味，恰到好处才行。
太少了，基础就像减肥的人，没劲；太多了，反而显得臃肿，甚至增加负担。
咱们得用点心思，按照设计图纸来，确保每根钢筋的位置和数量都精准无误。
钢筋的布置方式就像是在编织一张安全网，网越紧，越能把潜在的危险牢牢锁住。
就算外面的世界再狂风骤雨，基础依旧稳如泰山，任凭风吹雨打，也不怕它东倒西歪。
还有一点不可忽视，基础的混凝土浇筑也得讲究。
这可是整个基础的“外衣”，必须厚实、均匀。
你想啊，如果基础的表面不平整，那钢筋可就受不了，容易变形，久而久之，影响整个结构的稳定性。
就像穿了一双不合脚的鞋子，走路时每一步都得小心翼翼，特累。
因此，浇筑的时候，要把每一个细节都做到位，确保没有气泡、没有缝隙。
这样才能让基础穿上舒适的“外衣”，放心大胆地承担起所有的重任。
施工过程中的温度控制也很关键。
混凝土在浇筑后，会经历一段“养护期”，就像婴儿需要照顾。
这个时候温度过高或过低，都会影响其强度和耐久性。
所以，咱们得像照顾宝宝一样，定期观察，确保混凝土得到足够的水分和适宜的环境。
这样，基础才能够健康成长，成为一个稳健的“成年人”。

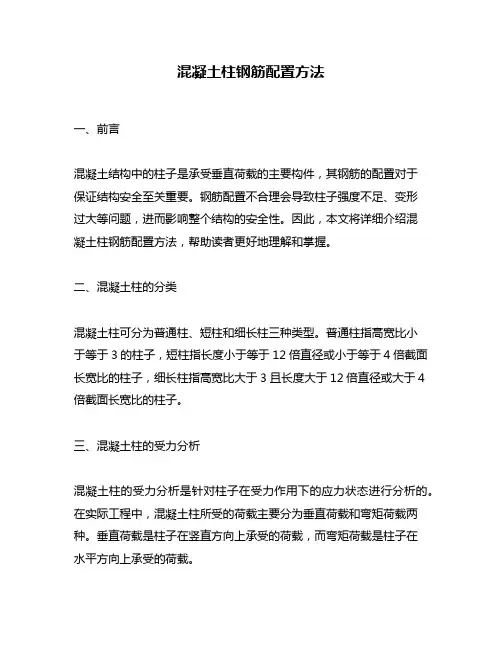

混凝土柱钢筋配置方法一、前言混凝土结构中的柱子是承受垂直荷载的主要构件，其钢筋的配置对于保证结构安全至关重要。
钢筋配置不合理会导致柱子强度不足、变形过大等问题，进而影响整个结构的安全性。
因此，本文将详细介绍混凝土柱钢筋配置方法，帮助读者更好地理解和掌握。
二、混凝土柱的分类混凝土柱可分为普通柱、短柱和细长柱三种类型。
普通柱指高宽比小于等于3的柱子，短柱指长度小于等于12倍直径或小于等于4倍截面长宽比的柱子，细长柱指高宽比大于3且长度大于12倍直径或大于4倍截面长宽比的柱子。
三、混凝土柱的受力分析混凝土柱的受力分析是针对柱子在受力作用下的应力状态进行分析的。
在实际工程中，混凝土柱所受的荷载主要分为垂直荷载和弯矩荷载两种。
垂直荷载是柱子在竖直方向上承受的荷载，而弯矩荷载是柱子在水平方向上承受的荷载。
四、混凝土柱的钢筋配置原则混凝土柱的钢筋配置原则主要包括以下几点：1.满足受力要求混凝土柱的钢筋配置应根据柱子所受的荷载大小和方向，满足其受力要求。
在钢筋配置时，应考虑到柱子的受力特点，尽可能地增加钢筋的数量，提高柱子的承载能力。
2.合理分布混凝土柱的钢筋应合理分布，避免出现钢筋过于集中或过于分散的情况。
当钢筋过于集中时，柱子易出现破坏，而当钢筋过于分散时，柱子的承载能力会降低。
3.保证钢筋的正常工作状态混凝土柱的钢筋应保证其正常工作状态，避免出现过度弯曲、断裂等情况。
在钢筋配置时，应注意钢筋的间距和直径，避免出现过大或过小的问题。
五、混凝土柱的钢筋配置方法混凝土柱的钢筋配置方法主要包括以下几种：1. 等截面钢筋等截面钢筋是指在柱子截面内等距离地布置相同数量和直径的钢筋。
这种钢筋配置方法简单易行，适用于较小的柱子。
2. 等强度钢筋等强度钢筋是指在柱子截面内根据荷载大小和方向，按一定比例分布不同直径的钢筋。
这种钢筋配置方法能够提高柱子的承载能力，适用于中等大小的柱子。
3. 常规钢筋常规钢筋是指在柱子截面内按照规定的钢筋配筋率和间距布置钢筋。

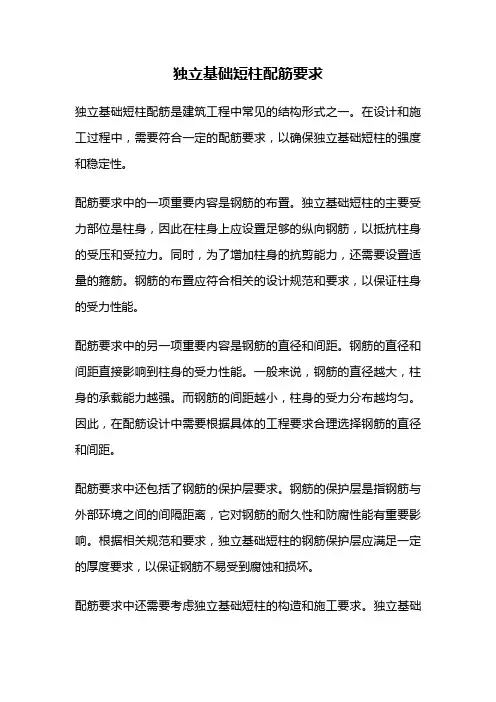

独立基础短柱配筋要求独立基础短柱配筋是建筑工程中常见的结构形式之一。
在设计和施工过程中，需要符合一定的配筋要求，以确保独立基础短柱的强度和稳定性。
配筋要求中的一项重要内容是钢筋的布置。
独立基础短柱的主要受力部位是柱身，因此在柱身上应设置足够的纵向钢筋，以抵抗柱身的受压和受拉力。
同时，为了增加柱身的抗剪能力，还需要设置适量的箍筋。
钢筋的布置应符合相关的设计规范和要求，以保证柱身的受力性能。
配筋要求中的另一项重要内容是钢筋的直径和间距。
钢筋的直径和间距直接影响到柱身的受力性能。
一般来说，钢筋的直径越大，柱身的承载能力越强。
而钢筋的间距越小，柱身的受力分布越均匀。
因此，在配筋设计中需要根据具体的工程要求合理选择钢筋的直径和间距。
配筋要求中还包括了钢筋的保护层要求。
钢筋的保护层是指钢筋与外部环境之间的间隔距离，它对钢筋的耐久性和防腐性能有重要影响。
根据相关规范和要求，独立基础短柱的钢筋保护层应满足一定的厚度要求，以保证钢筋不易受到腐蚀和损坏。
配筋要求中还需要考虑独立基础短柱的构造和施工要求。
独立基础短柱通常是由混凝土和钢筋组成的，因此在施工过程中需要注意混凝土的浇筑和养护，以及钢筋的焊接和连接。
同时，还需要对独立基础短柱进行质量检验，确保其符合设计和施工要求。
独立基础短柱配筋要求是确保建筑工程结构安全可靠的重要环节。
在配筋设计和施工过程中，需要根据具体的工程要求和设计规范，合理选择钢筋的布置、直径和间距，并确保钢筋的保护层满足要求。
同时，在施工过程中需要注意混凝土的浇筑和养护，以及钢筋的焊接和连接，以确保独立基础短柱的质量和稳定性。
通过合理的配筋设计和施工措施，可以提高独立基础短柱的强度和稳定性，从而保证建筑工程的安全和可靠性。
偏心受压RC.短柱对称配筋计算工程名称：杏林帐篷厂边柱2015-3-161.输入条件：压力 N20.071Ton弯矩 M12.53Ton-m 剪力 V 3.67Ton短柱长 L0.3m截面高 h950mm截面宽 b600mm配筋保护层厚 a s35mm配筋材料16Mn混凝土等级C202.判别大小偏心受压：配筋强度 fy310N/mm^2配筋弹性模量 Es200000N/mm^2混凝土轴心抗压强度 fc10.0N/mm^2混凝土弯曲抗压强度 fcm11.0N/mm^2相对界限受压区高度 x b=0.8/(1+fy/(0.0033*Es))0.544配筋至受压边距 h0=h-as915mm大小偏心受压分界值 X b=x b*h0498.1mm 实际偏心受压距 X=N/(fcm*b)30.4mmX<Xb,大偏心受压3.求轴向力作用点至受拉配筋距离 e轴向力对截面重心的偏心距 e0=(M+V*L)/N679.13906mm 附加偏心距 e a=0.12*(0.3*h0-e0)0.0mm初始偏心距 e i=e0+e a679.1mm截面曲率修正系数 x1=0.5*fc*h*b/N 1.000考虑构件长细比对截面曲率的影响系数 x2=1.15-0.01*L/h 1.000考虑构件挠曲对轴向力偏心距的影响增大系数 h=1+h0/(1400*ei)*(L/h)^2*x1*x2 1.000轴向力作用点至受拉配筋距离 e=h*ei+h/2-a s1119.2mm4.求全部纵向配筋截面面积 A大偏心受压配筋截面面积 A=(N*e-fcm*b*X*(h0-X/2))/(fy*(h0-as))161.4mm^2小偏心受压修正值 xy1=N-x b*fcm*b*h0-3086498y2=N*e-0.45*fcm*b*h0^2-2.26E+09y3=(0.8-x b)*(h0-as)224.98969x=y1/(y2/y3+fcm*b*h0)+x b 1.313配筋截面面积 A=(N*e-x*(1-0.5*x)*fcm*b*h0^2)/(fy*(h0-as))5. 选取配筋直径 d16mm配筋数量 n6OK!。
门刚短柱配筋要求规范
1、纵向受力钢筋直径不宜小于12mm。
全部纵向钢筋的配筋率不宜大于5%。
2、柱中纵向钢筋的净间距不应小于50mm，且不宜大于300mm。
3、偏心受压柱的截面高度不小于600mm时，在柱的侧面上应设置直径不小设置复合箍筋或拉筋。
4、圆柱中纵向钢筋不宜少于8根，不应少于6根，且宜沿周边均匀布置。
5、在偏心受压柱中，垂直于弯矩作用平面的侧面上的纵向受力钢筋以及轴筋，其中距不宜大于300mm。
5、箍筋直径不应小于d/4，且不应小于6mm，d为纵向钢筋的最大直径。
6、箍筋间距不应大于400mm及构件截面的短边尺寸，且不应大于15d，d为柱及其他受压构件中的周边箍筋应做成封闭式。
对圆柱中的箍筋，搭接锚固长度，且末端应做成135弯钩，弯钩末端平直段长度不应小于5d，d为箍筋直径
7、当柱截面短边尺寸大于400mm且各边纵向钢筋多于3根时，或当柱截面短向钢筋多于4根时，应设置复合箍筋。

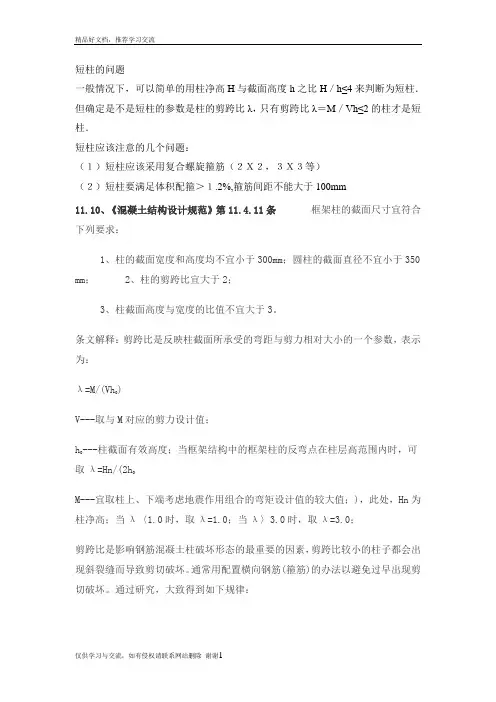

短柱的问题
一般情况下，可以简单的用柱净高H与截面高度h之比H／h≤4来判断为短柱．但确定是不是短柱的参数是柱的剪跨比λ，只有剪跨比λ＝M／Vh≤2的柱才是短柱．
短柱应该注意的几个问题：
（１）短柱应该采用复合螺旋箍筋（２Ｘ２，３Ｘ３等）
（２）短柱要满足体积配箍＞１.2%,箍筋间距不能大于100mm
11.10、《混凝土结构设计规范》第11.4.11条框架柱的截面尺寸宜符合下列要求：
1、柱的截面宽度和高度均不宜小于300mm；圆柱的截面直径不宜小于350 mm；
2、柱的剪跨比宜大于2；
3、柱截面高度与宽度的比值不宜大于3。
条文解释：剪跨比是反映柱截面所承受的弯距与剪力相对大小的一个参数，表示为：
)
λ=M/(Vh
V---取与M对应的剪力设计值；
---柱截面有效高度；当框架结构中的框架柱的反弯点在柱层高范围内时，可h
取λ=Hn/(2h
M---宜取柱上、下端考虑地震作用组合的弯矩设计值的较大值；)，此处，Hn为柱净高；当λ〈1.0时，取λ=1.0；当λ〉3.0时，取λ=3.0；
剪跨比是影响钢筋混凝土柱破坏形态的最重要的因素，剪跨比较小的柱子都会出现斜裂缝而导致剪切破坏。
通常用配置横向钢筋(箍筋)的办法以避免过早出现剪切破坏。
通过研究，大致得到如下规律：
剪跨比λ〉2时，称为长柱，只要按照构造配置横向钢筋，一般都发生弯曲破坏。
剪跨比λ≤2时，称为短柱，多数会出现剪切形的破坏。
但当提高混凝土强度或配有足够的横向钢筋，也可能出现延性较好的剪切受压破坏。
当受拉钢筋配筋率过大时，则可能出现粘结型破坏。
一般在短柱中应当计算斜截面抗剪强度，并限制纵筋含钢率。
剪跨比λ≤1.5时，称为极短柱，一般都会发生剪切斜拉破坏，抗震性能不好。
设计时应发尽量避免这种极短柱，否则需要采取特殊措施。
由于框架柱中反弯点大都接近中点，为设计方便，常常用柱长细比近似表示剪跨比的影响。
)≈L/2H
因为λ=M/(Vh
所以当L/H≥4时为长柱 ;3〈L/H≤4时为短柱;L/H≤3时为极短柱。
