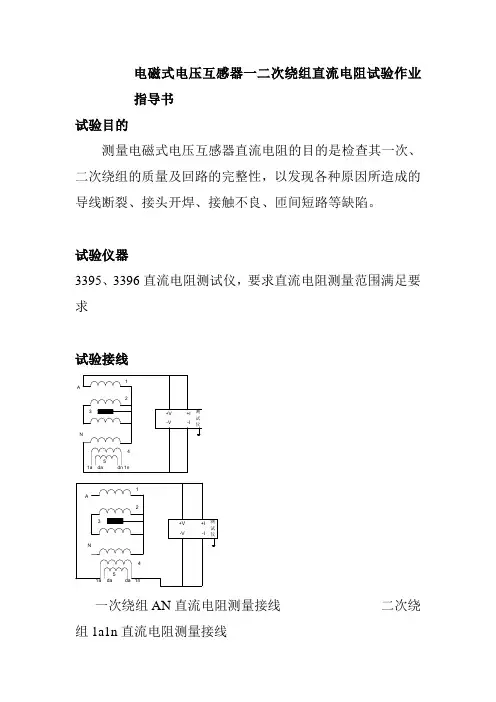

电磁式电压互感器一二次绕组直流电阻试验作业指导书试验目的测量电磁式电压互感器直流电阻的目的是检查其一次、二次绕组的质量及回路的完整性，以发现各种原因所造成的导线断裂、接头开焊、接触不良、匝间短路等缺陷。
试验仪器3395、3396直流电阻测试仪，要求直流电阻测量范围满足要求试验接线 +V-V+I -I 123451a da dn 1n AN测试仪 +V-V +I -I 123451a da da 1n AN测试仪一次绕组AN 直流电阻测量接线 二次绕组1a1n 直流电阻测量接线试验步骤A．一次绕组直流电阻测量接线a．PT外壳接地，将直流电阻测试仪接地端子接地；b．测试仪正极电压和电流线接在一次绕组A端；c．负极电压电流线接一次绕组N端；d．仪器接通电源；e．检查接线正确后，工作人员与施加电压部位保持足够的安全距离，操作人员征得试验负责人许可后进行试验操作部分；f．开机，选择测试电流。
当确认被试品和仪器可靠的连接好后，按屏幕显示的“复位”对应按键切换所需要的测试电流；按“测量”键后即开始测试，经过几秒钟屏幕中间的显示区将显示测量的电阻值。
如果出现屏幕闪烁，或充电电流长时间不稳定，则所测电阻可能超出当前量程所能测量的范围，此时应按“复位”键退出测量，然后重新选择测试小一档电流再试。
g．测量完毕，按“复位”键进行放电，有“嘀嘀”报警声，待放电指示完毕后才能倒换试验接线。
B．二次绕组直流电阻测量接线按照一次绕组的测量方法重复测量二次绕组直流电阻，测试前注意变换“电流量程”，并记录测量数值。
测量全部完成后拆除所有引线，围栏和其他试验工具，由负责人检查现场后，所有人员撤离现场。
试验标准《电气装置安装工程电气设备交接试验标准》GB 50150－2006中规定：一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10%。
二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15%。
试验注意事项（1）试验时，机壳必须可靠接地；（2）注意：在测量完感性负载时不能直接拆掉测试线，关闭输出时，电感会通过仪器泄放能量，一定要在放电指示完毕后才能拆掉测试线；（3）将测量温度与以前测量温度和出厂测量温度对比，必要时换算到同一温度下对比；（4）采用专用的测试线，防止导线截面达不到要求影响试验结果；（5）测试线夹与充电电流选择不当，绕组充电时间不够，影响测试结果；（6）避免测试线破损、断线、被测绕组的连接要牢固可靠，去除氧化层或脏污，减少测量误差；掉头等。

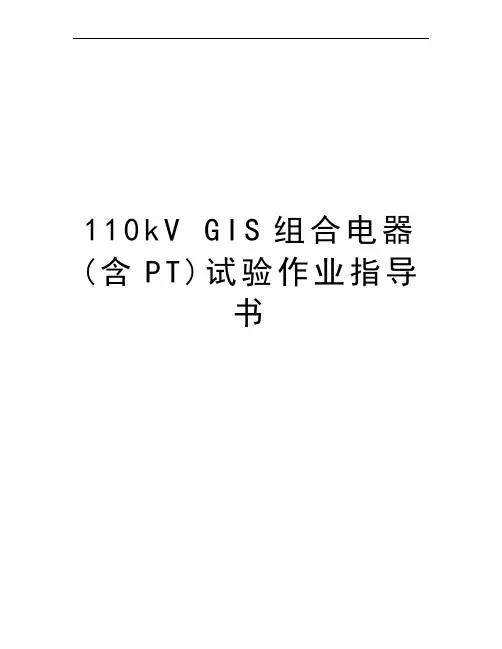

110k V G I S组合电器(含P T)试验作业指导书110千伏GIS组合电器电气试验作业指导书批准实施目录1、作业性质与项目 (1)2、依据标准......... . (1)3、试验设备、仪器、仪表及有关专用器具 (1)4、人员安排及其职责 (1)5、试验项目及相关要求 (2)6、试验报告样张 (10)7、设备主要技术参数 (11)1、作业性质与项目2．依据标准3.试验设备、仪器、仪表及有关专用器具4、人员安排及其职责包括一名工作负责人（小班负责人）在内不得少于四人，其中需设置至少一名专职监护人两名操作人员。
4.1工作负责人（小班负责人）职责包括正确履行工作票上的一切安全措施及现场的工作监护以及对试验结果分析与判断。
4.2操作人员一职责包括设备试验加压、读数、登高时搀扶、试验前后充分放电。
4.3操作人员二职责包括登高、接线、清揩4.3监护人员职责监护操作人员操作，兼职数据记录。
5、试验项目及相关要求5.1导电回路电阻测量5.1.1试验目的：在GIS安装过程中或结束后，在主回路中通过≮100A电流，进行直流电阻试验。
检验GIS内母线以及各元件的连接接头安装正确，保证各个连接部分接触良好。
5.1.2接线图：线路压变闸刀断路器母线侧三工位刀线路接地闸刀线路侧三工位刀5.1.3 试验步骤：5.1.3.1 检查回路电阻测试仪是否正常（选用标准分流器100A75mV 校对，记录误差或使用标准100µΩ电阻测试）。
5.1.3.2 如制造厂提供主回路导电电阻的具体测点，则按照出厂测点测量，电流、电压线应处于断路器出线端最内侧，电流端处于电压端外侧，并确保接触良好，试验时，断路器、闸刀处于合闸状态，试验电流不小于100A。
5.1.3.3 如制造厂未提供主回路导电电阻的具体测点，则利用接地隔离开关测量回路的电阻值。
5.1.3.4 测量结束后，再对测量的各相结果进行比较，三相之间的直流电阻值应平衡5.1.4分析与判断：参考出厂试验报告提供的各气室直流电阻值，按实际测量范围所包括的气室数量累加，不应超过标准值的1.2倍，同时三相之间的直流电阻值应平衡。

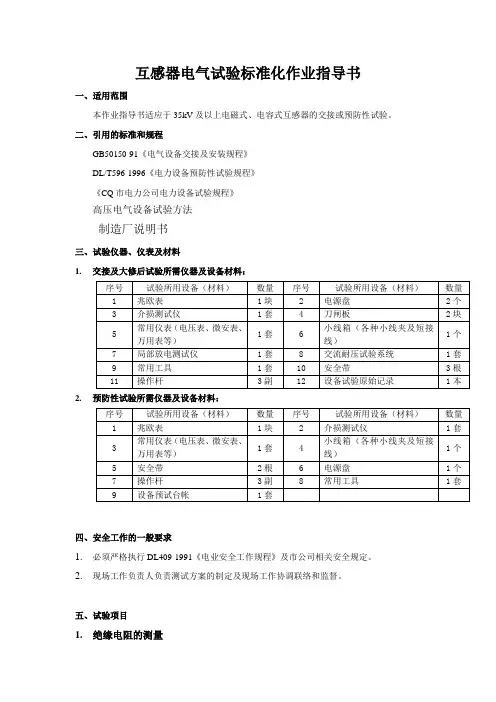

互感器电气试验标准化作业指导书一、适用范围本作业指导书适应于35kV及以上电磁式、电容式互感器的交接或预防性试验。
二、引用的标准和规程GB50150-91《电气设备交接及安装规程》DL/T596-1996《电力设备预防性试验规程》《CQ市电力公司电力设备试验规程》高压电气设备试验方法制造厂说明书三、试验仪器、仪表及材料1.交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1 兆欧表1块2 电源盘2个3 介损测试仪1套4 刀闸板2块5 常用仪表（电压表、微安表、万用表等）1套 6小线箱（各种小线夹及短接线）1个7 局部放电测试仪1套8 交流耐压试验系统1套9 常用工具1套10 安全带3根11 操作杆3副12 设备试验原始记录1本2.预防性试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1 兆欧表1块2 介损测试仪1套3 常用仪表（电压表、微安表、万用表等）1套 4小线箱（各种小线夹及短接线）1个5 安全带2根6 电源盘1个7 操作杆3副8 常用工具1套9 设备预试台帐1套四、安全工作的一般要求1.必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。
2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。
五、试验项目1.绝缘电阻的测量1.1试验目的有效发现设备整体受潮和脏污，以及绝缘击穿和严重过热老化等缺陷1.2该项目适用范围电流和电压互感器交接、大修后试验和预防性试验1.3试验时使用的仪器2500V兆欧表、1000V兆欧表或具有1000V和2500V档的电动绝缘兆欧表1.4测量步骤1.4.1 断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。
放电时应用绝缘棒等工具进行，不得用手碰触放电导线。
1.4.2 一次绕组用2500V兆欧表测量，二次绕组用1000V兆欧表测量。
测量时，被测量绕组短接至兆欧表，非被试绕组均短路接地。
互感器常规预防性试验第一节绝缘电阻测量一、试验目的检查互感器一次绕组对地、二次绕组间及对地绝缘状况，判定互感器一次绕组对地、二次绕组间及对地绝缘电阻是否能够满足运行需要。
二、试验周期浇筑式电流互感器:1、A（设备整体性检查、修理、更换）、B（设备局部性检修，主要组件、部件解体检查、修理、更换）级检修后。
2、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以6年为一个周期进行试验。
3、必要时。
电磁式电压互感器（固体绝缘）：1、220kV及以下电压等级设备，自投运起2年内做首次预防性试验。
自首次预防性试验起，其后最长以3年为一个周期进行试验。
2、必要时。
三、试验步骤1、准备仪表：进行兆欧表的开路及短路试验，确定仪表良好。
2、确定互感器具备试验条件：落实安全措施，拆除电压互感器高压保险，拆除电流互感器下侧电缆。
3、互感器一次绕组对二次绕组及地绝缘电阻测量：将互感器二次绕组端子全部短接并接地,用兆欧表2500V档位进行测量，仪表“L”端测试线接互感器一次绕组，“E”端测试线接二次绕组或者互感器金属外壳，记录1min绝缘电阻值。
4、互感器二次绕组间及其对外壳（地）绝缘电阻测量：将互感器二次绕组接地点全部拆除，将所要测量的二次绕组短接，其它二次绕组短接并接地。
用兆欧表500V 档位进行测量，仪表“L”端测试线接所要测量的二次绕组，“E”端测试线接互感器金属外壳。
记录1min绝缘电阻值，同理测量其它二次绕组绝缘电阻。
5、互感器一次绕组、二次绕组对地充分放电：依次将互感器一次绕组、二次绕组对地充分放电。
6、拆除二次绕组短接线并恢复二次绕组所有接地点：拆除互感器二次绕组所有短接线并恢复二次绕组所有接地点。
7、整理仪器：收拾整理仪表。
四、合格标准1、一次绕组对二次绕组及地大于等于1000MΩ。
2、二次绕组间及对地大于等于1000MΩ。
五、注意事项1、互感器上级开关停电，防止突然来电。
作业指导书工程名称：编号：作业项目名称：互感器、避雷器安装编制单位：批准：日期：审核：日期：编写：日期：出版日期：年月版次：第1版目录1.适用范围2.编制依据3.工程概况及工程量4.参加作业人员的资格和要求5.作业所需的机械及主要工器具6.作业前应做的准备工作及条件7.作业程序8.作业方法及质量标准9.工艺要求10.工序交接及成品保护11.安全措施12.文明施工13.安装技术记录1.适用范围适用于110kV互感器、避雷器的安装调整。
2.编制依据2.1《电气装置安装工程高压电器施工及验收规范》（GBJ147—90）2.2《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》（GBJ148-90）2.3《电气装置安装工程质量检验及评定规程 DL/T 5161.1-5161.17-2002》2.4《电力建设安全工作规程》（DL5009.1-92）3.工程概况及工程量3.1工程概况本期建设1*50000KVA变压器53.2工程量3.2.1 本作业指导书内容包括：互感器、避雷器的安装、调整。
3.2.2 主要工作量：4．参加作业人员的资格和要求4．1 作业人员安排：4．2 所有施工人员应经过施工培训，认真学习安全规程，并经过三级安全教育，考试合格。
4．3 施工组长要具备对该小组分项工程合理安排的能力，熟知与本小组施工项目相关的图纸，并及时备好本小组施工材料，对本小组的安装记录要及时审核并收缴至班组技术人员。
4．4 所有电气施工人员必须明确施工质量标准和工艺要求，掌握施工规范的技术要求，在组长的指导下认真施工，听从指挥，服从安排，并做好施工安装记录。
4．5 施工助手要具备电气专业的相关知识，能积极主动配合好组长工作，并注意安全。
5. 作业所需的机械及工器具：6. 作业前应做的准备工作及条件6.1 各种检查处理所需工具准备齐全，搬运到位，摆放整齐。
6.2 施工图纸已会审并交底。
6.3 施工场地照明要充足，临时用电符合安全要求。
附件二：6． 110（66）kV～500kV电压互感器评价标准（试行）国家电网公司二○○五年十二月目录1 总则 (3)2 评价内容 (5)3 评价方法 (5)4 评价周期 (6)5 110（66）kV～500kV电压互感器评价标准表................................... ......... (8)110（66）kV～500kV电压互感器评价标准（试行）1 总则1.1 为了加强电压互感器设备的全过程管理，及时掌握电压互感器设备各个阶段的状况，制定有针对性的预防设备事故措施，全面提高电压互感器设备的管理水平，特制订本评价标准。
1.2 本标准是依据国家、行业、国家电网公司现行有关标准、规程、规范，并结合近年来国家电网公司系统电压互感器生产运行情况分析以及设备运行经验而制定的。
1.3 本评价标准规定了电压互感器在设备投运前（包括设计选型、现场安装、交接验收）、运行维护、检修、技术监督、技术改造等阶段全过程的评价项目、评价要求、评价方法。
1.4 本评价标准适用于国家电网公司系统110（66）kV～500kV电压等级电压互感器（不包括其二次部分）的评价工作。
1.5 引用标准及规定电压互感器评价应遵循以下标准、规范和相关技术要求，当有关标准、规程、规范的内容发生变化时应使用最新版本。
当以下标准规定不一致时，应采用较为严格的标准。
GB311.1—1997 高压输变电设备的绝缘配合GB1207—1997 电压互感器GB/T4703—2001 电容式电压互感器GB/T4705—1992 耦合电容器及电容分压器GB/T7252—2001 变压器油中溶解气体分析和判断导则GB50150—1991 电气装置安装工程电气设备交接试验标准GB/T4109—1999 高压套管技术条件DL/T726—2000 电力用电压互感器定货技术条件DL/T596—1996 电力设备预防性试验规程DL727-2000 互感器运行检修导则IEC 60815－1986 污秽条件下绝缘子选用导则国家电网公司《110（66）kV～500kV电压互感器技术标准》国家电网公司《110（66）kV～500kV互感器运行规范》国家电网公司《110（66）kV～500kV互感器检修规范》国家电网公司《110（66）kV～500kV互感器技术监督规定》国家电网公司《预防110（66）kV～500kV互感器事故措施》国家电网生技《国家电网公司十八项电网重大反事故措施》国家电网公司《变电站运行管理规范》2 评价内容评价工作应对照有关标准和规范，对电压互感器的各个方面进行评价，评价分为“设备投运前性能评价”、“设备运行维护情况评价”、“设备维护性检修情况评价”、“设备技术监督情况评价”和“设备技术改造计划制定、执行及效果情况评价”五个部分进行。
110kV SF6电磁式电压互感器高压试验报告变电站：XXXX0kV变电站试验日期：2017.5.15设备名称1YYH电压互感器试验性质交接环境温度20℃环境湿度30%型号JSQXH1-110 额定一次电压110/√3制造厂平高集团有限公司生产日期2017.1二次绕组1a1n 2a2n 3a3n dadn额定二次电压0.1/√3 0.1/√3 0.1/√3 0.1 准确级0.2 0.5 0.5 3P额定二次负荷50 50 50 100 出厂编号ABC:16S00219一、绝缘电阻(MΩ):使用仪器：KEW3121B指针式兆欧表（2500V）编号：E0024809 有效期至: 2018.2.21相别N对地N对二次二次对地二次间A 75000 74000 20000 25000B 75000 76000 21000 24000C 76000 75000 22000 22000引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》10.0.3条：1、测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻值不宜低于1000(MΩ)；2、绝缘电阻测量应使用2500V兆欧表。
二、线圈直流电阻：使用仪器：BZC3391B变压器直流电阻测试仪编号：JD327 有效期至: 2018.2.21A B CAN （kΩ）8.14 8.16 8.211a1n（mΩ）34.83 34.85 35.282a2n（mΩ）36.31 35.36 36.333a3n（mΩ）36.79 36.38 37.94dadn（mΩ）175.7 175.1 176.3引用标准：《GB50150-2016 电气装置安装工程电气设备交接试验标准》10.0.8条：一次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于10%。
二次绕组直流电阻测量值，与换算到同一温度下的出厂值比较，相差不宜大于15%。

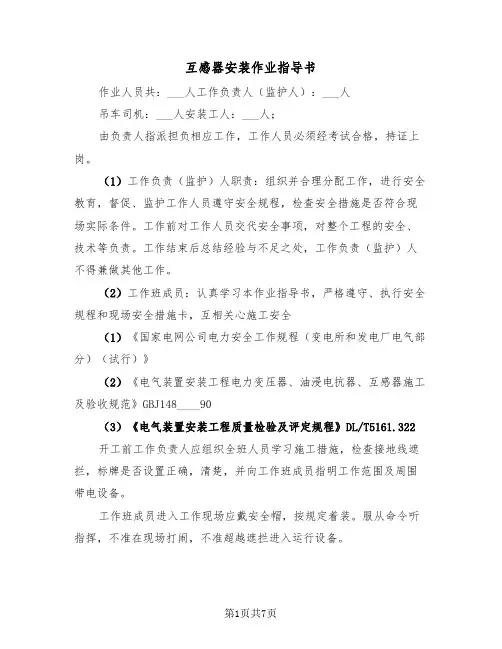

互感器安装作业指导书作业人员共：___人工作负责人（监护人）：___人吊车司机：___人安装工人：___人；由负责人指派担负相应工作，工作人员必须经考试合格，持证上岗。
（1）工作负责（监护）人职责：组织并合理分配工作，进行安全教育，督促、监护工作人员遵守安全规程，检查安全措施是否符合现场实际条件。
工作前对工作人员交代安全事项，对整个工程的安全、技术等负责。
工作结束后总结经验与不足之处，工作负责（监护）人不得兼做其他工作。
（2）工作班成员：认真学习本作业指导书，严格遵守、执行安全规程和现场安全措施卡，互相关心施工安全（1）《国家电网公司电力安全工作规程（变电所和发电厂电气部分）（试行）》（2）《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148____90（3）《电气装置安装工程质量检验及评定规程》DL/T5161.322开工前工作负责人应组织全班人员学习施工措施，检查接地线遮拦，标牌是否设置正确，清楚，并向工作班成员指明工作范围及周围带电设备。
工作班成员进入工作现场应戴安全帽，按规定着装。
服从命令听指挥，不准在现场打闹，不准超越遮拦进入运行设备。
（1）用经纬仪测量其纵、横轴与定位轴线位移应在0~5mm之内垂直度偏差小于L/10且不大于15mm。
（2）核实支架接地件及钢印号的朝向应符合设计要求。
（3）测量互感器支架相间的距离，误差为5mm。
测量互感器支架的垂直高度，误差应在0~10mm之内其同一组互感器支架测量的高度数据基本一致。
（4）测量支架柱顶板的水平度应在0~3mm范围之内。
（5）检查互感器支架的外观，镀锌层脱落涂环氧富锌漆。
镀锌排气孔封堵脱落的重新修补。
高空作业人员安全带系牢（绑扎在上方牢固点）方可作业。
施工人员上下用的梯子应置放稳固，与地面的夹角以60为宜；严禁两人站在同一个梯子上，梯子应设专人扶牢。
（1）根据施工图纸及装相单将互感器搬运到位，放置位置地基密实，搬运过程中轻吊轻放，开箱过程中，注意别损伤箱内部件。

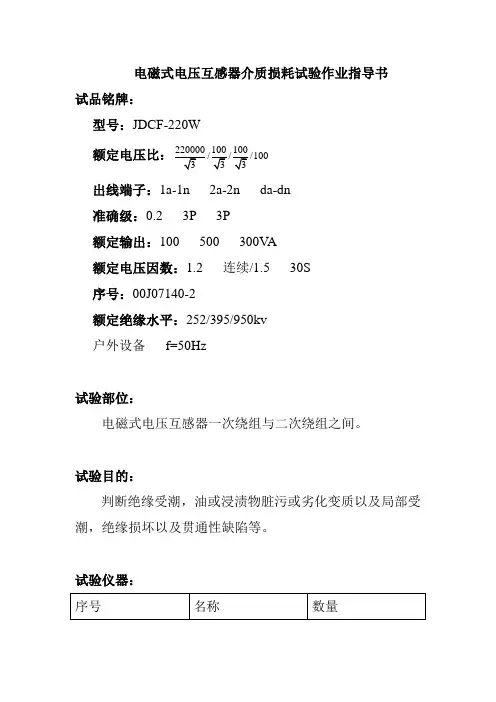

电磁式电压互感器介质损耗试验作业指导书试品铭牌：型号：JDCF-220W额定电压比：220000100100///100333出线端子：1a-1n 2a-2n da-dn准确级：0.2 3P 3P额定输出：100 500 300V A额定电压因数：1.2 连续/1.5 30S序号：00J07140-2额定绝缘水平：252/395/950kv户外设备f=50Hz试验部位：电磁式电压互感器一次绕组与二次绕组之间。
试验目的：判断绝缘受潮，油或浸渍物脏污或劣化变质以及局部受潮，绝缘损坏以及贯通性缺陷等。
试验仪器：序号名称数量1 全自动抗干扰精密1套介损测试仪（济南泛华产的AI-6000E）2 试验警示围栏4组3 标示牌3个4 警示灯3个5 温湿度计1只6 计算器1个7 放电棒1只8 梯子1个9 现场原始记录本1本试验周期：3年介质损耗测量原理：在本试验中，使用电桥法测量介质损耗。
如图1所示，C为被试品，M C是50pf的标准电容，检流计G为显示电桥X是否平衡的表头，R、4C是可调整的电阻和电容，v H和x C是3测量仪器的电压输出、输出回路接口。
图1所示电路为正接线法测量介质损耗的原理图，这种测量方法适用于两端不接地的被试品，测量精度较高。
XC MC 3R 4R 4C GvH xCXC MC 3R 4R 4C GvH图 1图2图2所示电路，为反接线法测量介质损耗的电路图。
适用于一端接地的被试品，这种方法的测量准确度较低。
通常来说，如果能使用正接线法测量，就尽量使用正接线法测量。
电磁式电压互感器结构：如图3所示，是串级式220KV电压互感器的结构图。
与110KV的电压互感器不同的是，该互感器使用了两个平衡线圈，并且中间有个连耦线圈，通过这种方法将电压分成上部分的14U，中间部分的12U，和下部分的14U。
AXn ada dn 1233441:一次线圈2:：连耦线圈3:平衡线圈4:铁芯图3测量方法：末端屏蔽法：末端屏蔽法测量原理接线图如图4所示。

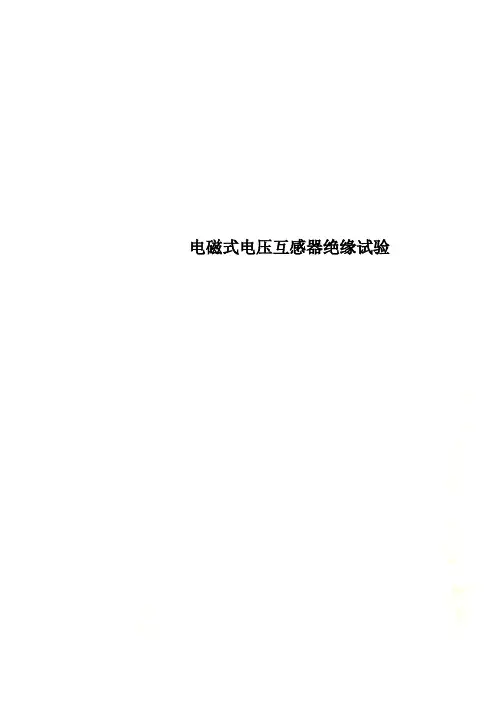

电磁式电压互感器绝缘试验电磁式电压互感器绝缘试验作业指导书1范围本作业指导书适用于电磁式电压互感器（PT）绝缘试验，规定了交接验收试验、预防性试验、大修后试验项目的引用标准、仪器设备要求、作业程序和方法、试验结果判断方法和试验注意事项等。
该试验的目的是判定电磁式电压互感器的绝缘状况，能否投入使用或继续使用。
制定本指导书的目的是规范绝缘试验的操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
被试设备所涉及的绝缘油的相关试验以及准确级检定试验等不在本作业指导书范围内，请参阅相应作业指导书。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB1207 电压互感器1GB50150 电气装置安装工程电气设备交接试验标准DL/T727 互感器运行检修导则3安全措施3.1为保证人身和设备安全，应严格遵守安全规程DL408-91《电业安全工作规程(发电厂和变电所电气部分)》中有关规定；3.2在进行绝缘电阻测量后应对试品充分放电；3.3在进行tg 及电容量测量时，应注意高压测试线对地绝缘问题；3.4进行空载电流测量、交流耐压试验和局部放电测试等高电压试验时，要求必须在试验设备及被试品周围设围栏并有专人监护，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
4试验项目及程序电磁式电压互感器（PT）的绝缘试验包括以下试验项目：a)绕组的直流电阻测量b)绕组的绝缘电阻测量c)铁芯夹紧螺栓绝缘电阻测量d)极性检查e)变比检查2f)空载电流测量g)tg 测量h)交流耐压试验i)局部放电测试应在试验开始之前检查试品的状态并进行记录，有影响试验进行的异常状态时要研究、并向有关人员请示调整试验项目。

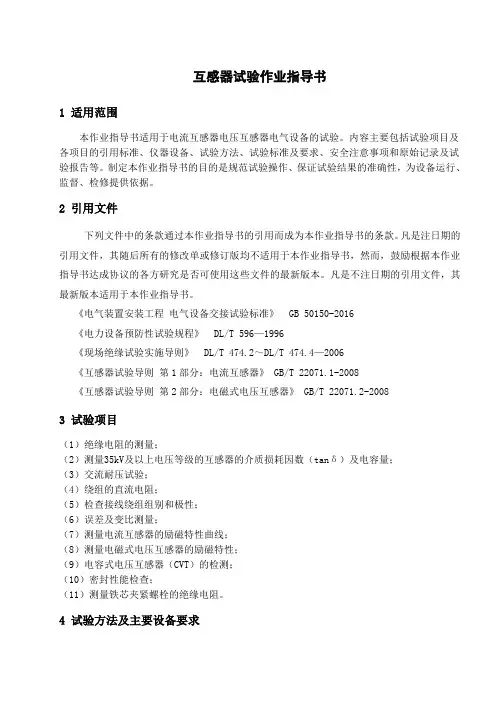

互感器试验作业指导书1 适用范围本作业指导书适用于电流互感器电压互感器电气设备的试验。
内容主要包括试验项目及各项目的引用标准、仪器设备、试验方法、试验标准及要求、安全注意事项和原始记录及试验报告等。
制定本作业指导书的目的是规范试验操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2 引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
《电气装置安装工程电气设备交接试验标准》 GB 50150-2016《电力设备预防性试验规程》 DL/T 596—1996《现场绝缘试验实施导则》 DL/T 474.2～DL/T 474.4—2006《互感器试验导则第1部分：电流互感器》 GB/T 22071.1-2008《互感器试验导则第2部分：电磁式电压互感器》 GB/T 22071.2-20083 试验项目（1）绝缘电阻的测量；（2）测量35kV及以上电压等级的互感器的介质损耗因数（tanδ）及电容量；（3）交流耐压试验；（4）绕组的直流电阻；（5）检查接线绕组组别和极性；（6）误差及变比测量；（7）测量电流互感器的励磁特性曲线；（8）测量电磁式电压互感器的励磁特性；（9）电容式电压互感器（CVT）的检测；（10）密封性能检查；（11）测量铁芯夹紧螺栓的绝缘电阻。
4 试验方法及主要设备要求4.1测量绝缘电阻4.1.1 主要仪器设备电动兆欧表、干湿温度表；4.1.2试验方法a)对被试品进行充分放电。
b)使用2500V兆欧表，将地线端子用接地线和互感器的外壳连接好，将兆欧表的高压线接被试绕组，其它绕组短接接地。
c)记录60秒的绝缘电阻值。
d)关闭兆欧表并将被试绕组对地放电。
4.1.3试验标准及要求1）测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳的绝缘电阻；绝缘电阻值不宜低于1000MΩ；2）测量电流互感器一次绕组段间的绝缘电阻，绝缘电阻值不宜低于1000MΩ，但由于结构原因而无法测量时可不进行；3）测量电容型电流互感器的末屏及电压互感器接地端（N）对外壳（地）的绝缘电阻，绝缘电阻值不宜小于1000MΩ。
110千伏GIS组合电器电气试验作业指导书批准实施目录1、作业性质与项目 (1)2、依据标准......... . (1)3、试验设备、仪器、仪表及有关专用器具 (1)4、人员安排及其职责 (1)5、试验项目及相关要求 (2)6、试验报告样张 (10)7、设备主要技术参数 (11)1、作业性质与项目2．依据标准3.试验设备、仪器、仪表及有关专用器具4、人员安排及其职责包括一名工作负责人（小班负责人）在内不得少于四人，其中需设置至少一名专职监护人两名操作人员。
4.1工作负责人（小班负责人）职责包括正确履行工作票上的一切安全措施及现场的工作监护以及对试验结果分析与判断。
4.2操作人员一职责包括设备试验加压、读数、登高时搀扶、试验前后充分放电。
4.3操作人员二职责包括登高、接线、清揩4.3监护人员职责监护操作人员操作，兼职数据记录。
5、试验项目及相关要求5.1导电回路电阻测量5.1.1试验目的：在GIS安装过程中或结束后，在主回路中通过≮100A电流，进行直流电阻试验。
检验GIS内母线以及各元件的连接接头安装正确，保证各个连接部分接触良好。
5.1.2接线图：线路压变闸刀断路器母线侧三工位刀线路接地闸刀线路侧三工位刀5.1.3 试验步骤：5.1.3.1 检查回路电阻测试仪是否正常（选用标准分流器100A75mV 校对，记录误差或使用标准100µΩ电阻测试）。
5.1.3.2 如制造厂提供主回路导电电阻的具体测点，则按照出厂测点测量，电流、电压线应处于断路器出线端最内侧，电流端处于电压端外侧，并确保接触良好，试验时，断路器、闸刀处于合闸状态，试验电流不小于100A。
5.1.3.3 如制造厂未提供主回路导电电阻的具体测点，则利用接地隔离开关测量回路的电阻值。
5.1.3.4 测量结束后，再对测量的各相结果进行比较，三相之间的直流电阻值应平衡5.1.4分析与判断：参考出厂试验报告提供的各气室直流电阻值，按实际测量范围所包括的气室数量累加，不应超过标准值的1.2倍，同时三相之间的直流电阻值应平衡。
编号：Q/×××××变电站110kV××线××电磁式电压互感器交接试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
××供电公司×××
1适用范围
本作业指导书适用于××变电站110kV××线××电磁式电压互感器现场交接试验。
2引用文件
GB 1207--1997 电压互感器
GB 50150 --1991 电气装置安装工程电气设备交接试验标准
DL/T 727--2000 互感器运行检修导则
3试验前准备工作安排
3．1准备工作安排
3．2人员要求
3．3仪器仪表和工具
3．4危险点分析
3．5安全措施
3．6试验分工
4 试验程序
4．1开工
4．2试验项目和操作标准
4．3竣工
5 试验总结
6 作业指导书执行情况评估
7 附录
a.试验接线图：
图1 末端屏蔽法测量一次对二次介损试验接线图2 末端屏蔽法测量一次对支架和二次绕组介损试验接线
b.试验记录：
电磁式电压互感器绝缘试验原始记录。
