UPS配电调试方案

UPS调试方案

一说到UPS调试方案，我就想起那无数个夜晚，对着电脑屏幕，敲击键盘的声音。这不仅仅是一个方案，更是一场与时间、技术与责任的较量。下面，我就用我积累的经验，来给大家详细讲解一下UPS调试方案。

咱们得明确UPS调试的目的。这就像做饭前要了解食材一样，目的是为了保证UPS系统的正常运行，提高供电的可靠性，确保设备在突发断电情况下能够安全切换到备用电源。下面，咱们一步步来：

1.调试前的准备工作

要对UPS设备进行全面的检查，包括外观、接线、内部元件等，确保设备无异常。

然后检查市电输入、输出及旁路系统，确认各项参数正常。

接着，准备调试所需的工具、仪器和资料，比如万用表、示波器、说明书等。

2.调试步骤

进行静态调试，就是对UPS设备在不接负载的情况下进行测试。主要包括：

测试市电输入电压、频率，确认UPS能够正常识别并切换；

测试UPS输出电压、频率，确保输出波形稳定；

检查UPS内部电路，确认无短路、断路等故障。

是动态调试，就是在接上负载的情况下进行测试。主要包括：

开启UPS，逐步增加负载，观察UPS输出电压、频率的变化，确保稳定供电；

进行市电断电测试，确认UPS能够迅速切换到备用电源，保证负载不受影响；

进行电池放电测试，检查电池容量和放电时间，确保在断电情况下能够满足负载需求。

3.调试中的注意事项

在调试过程中，要时刻关注设备运行状态，一旦发现异常，立即停止调试，查找原因；

调试时要严格按照操作规程进行，避免因操作不当导致设备损坏；

要确保调试人员具备一定的电气知识和操作技能，避免发生安全事故。

4.调试后的验收

调试完成后，要对UPS系统进行全面的检查，确认各项参数正常；

对调试过程中发现的问题进行整改，确保设备运行稳定；

准备好调试报告，记录调试过程、结果及问题处理情况，提交给甲方验收。

5.后期维护

建立UPS系统的运行档案，定期对设备进行检查、维护；

定期对电池进行放电测试，确保电池容量满足要求；

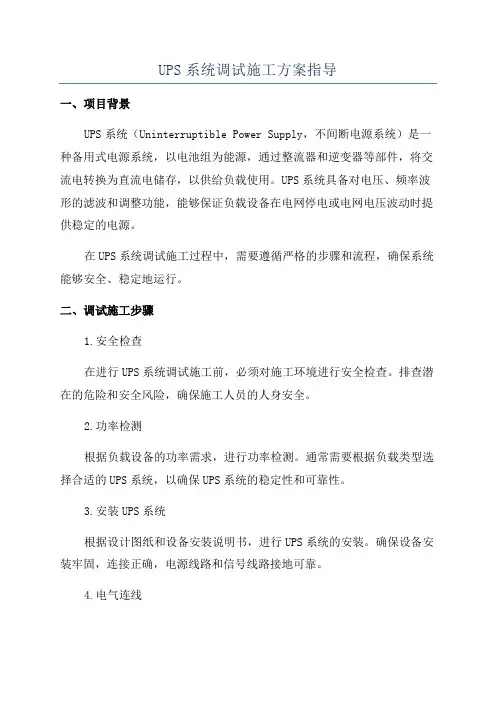

UPS系统调试施工方案指导

一、项目背景

UPS系统（Uninterruptible Power Supply，不间断电源系统）是一种备用式电源系统，以电池组为能源，通过整流器和逆变器等部件，将交流电转换为直流电储存，以供给负载使用。UPS系统具备对电压、频率波形的滤波和调整功能，能够保证负载设备在电网停电或电网电压波动时提供稳定的电源。

在UPS系统调试施工过程中，需要遵循严格的步骤和流程，确保系统能够安全、稳定地运行。

二、调试施工步骤

1.安全检查

在进行UPS系统调试施工前，必须对施工环境进行安全检查。排查潜在的危险和安全风险，确保施工人员的人身安全。

2.功率检测

根据负载设备的功率需求，进行功率检测。通常需要根据负载类型选择合适的UPS系统，以确保UPS系统的稳定性和可靠性。

3.安装UPS系统

根据设计图纸和设备安装说明书，进行UPS系统的安装。确保设备安装牢固，连接正确，电源线路和信号线路接地可靠。

4.电气连线 进行UPS系统与负载设备的电气连线。注意电源线路的正确连接，避免接线错误导致电流过载或设备损坏。

5.蓄电池安装

根据设备说明书，安装蓄电池组。检查电池组的电池极性，确保正负极连接正确。

6.软件调试

通过电脑软件，对UPS系统进行设置和调试。可根据负载需求设置过载点、电池电量报警等参数。确保UPS系统与负载设备的兼容性和稳定性。

7.系统测试

完成调试后，进行系统测试。检查UPS系统的各项功能是否正常，包括切换时间、切换方式、负载容量等。确保UPS系统能够在电网停电或电压波动时正常切换并供电。

8.整体验收

完成系统测试后，进行整体验收。检查UPS系统的整体性能和安全性，确保系统满足设计要求和负载设备的需求。

三、安全注意事项

1.在调试施工过程中，严禁随意触碰电气设备和裸露的电线，避免触电事故。

2.在进行电气连线时，应确保断电状态下进行，避免电击和设备损坏。

3.使用专用工具和设备进行调试施工，确保施工质量和安全性。 4.在调试施工中，严格遵守设备生产商的安装和调试说明，确保施工规范和合格。

UPS输入输出配电柜

什么是配电柜？其实配电柜就是你接负载的空开柜，像家里空开都有个小盒子，UPS输入输出配电柜就是大一点的柜子，而用途都一样，大小要看你UPS的功率来决定。今天就为大家解析一下UPS输入输出配电柜，下面一起来了解一下吧！

优服网ups电源安装现场

一、UPS输入输出配电柜的概念：

UPS输入输出配电柜是电力机房中心使用的，有功能完善，结构紧凑，稳定可靠等特点，UPS实际上就是不间断电源，UPS输入输出柜是针对UPS不间断电源特性量身打造的设备。它能够控制配电单元，机架式配电单元以及中心配电，能够方便管理。

UPS输入输出柜的电缆桥架系列：金属槽式、梯式、托盘式电缆桥架，热镀锌电缆桥架，玻璃钢电缆桥架。

UPS输入输出配电柜，它包括输入配电柜、UPS及输出配电柜，输出则由电缆输入UPS，UPS对齐进行存储后成为稳定三相电输出，该输出经由电缆经输出配电柜后输出至外部负载供电。

其特征在于：所述连接电缆包括有中性线；所述UPS输出电缆中的中性线，其内导体的截面大于相线电缆中导体的截面。内部各功能单元所安装的进出线断路器按顺序分层排列。塑壳断路器采用固定式安装，微型断路器采用导轨卡式安装。确保操作维护安全方便，加上高度模块化的设计，为快速简单的安装及故障维护提供了极大的便利。

二、UPS输入输出配电柜的特点：

1）可靠性：全部组件都是标准化的，经过制造商的试验 。

2）安全性：前后两面面板隔离，防止人员接触到带电部分 。

3）简单性：由于采用预制组件，设计安装都非常简单 。

4）易管理：完善的监控系统，机房管理者对设备运行状态能实时掌控，方便管理。

三、UPS输入输出配电柜的使用条件：

1）周围空气温度不高于+40℃，不低于-5℃。24h内的平均气温不得高于+35℃。

2）户内安装使用，使用地点的海拔高度不得超过2000M。

3）周围空气相对湿度在高温度为+40℃时不超过50%，在较低温度时允许有较大的相湿度。（例如+20℃时为90%）应考虑到由于温度的变化可能会偶然产生凝露的影响。

UPS设备安装与调试方案

1.前期准备

-在选择UPS设备之前，根据负载需求和供电环境确定所需UPS设备的额定容量和类型。

-调查供电环境，包括电压、频率、电气负载类型等信息，以确定UPS设备的输入和输出参数。

-准备所需的安装工具和材料，包括电缆、连接器、绝缘胶带、螺丝刀等。

2.安装UPS设备

-根据供电环境的要求，选择合适的位置安装UPS设备，确保有足够的通风和操作空间，并确保设备与其他电器设备的安全距离。

-将UPS设备放在合适的位置后，使用适当的固定装置将其固定在地板上或者墙壁上，以确保设备的稳定性。

-按照供电环境的要求，用适当的电缆和连接器将UPS设备与电源输入和负载输出连接起来。

3.调试UPS设备

-打开UPS设备的开关，将其连接到电源，并确保设备的电源开关处于关闭状态。

-检查UPS设备的输入参数，包括电压和频率，确保其与供电环境的参数匹配。 -打开UPS设备的输出断路器或开关，将其连接到负载，确保负载与UPS设备的连接正确并牢固。

-打开UPS设备的维护开关，启动设备。此时，UPS设备应进入正常工作状态，并提供稳定的电力给负载。

-根据设备的显示屏或指示灯，检查UPS设备的工作状态，包括输出电压、输出频率、电池电压和负载功率等。

-对设备进行负载测试，即通过人工负载或测试仪器对UPS设备进行负载检测，以确保设备在不同负载下能够正常供电。

4.测试与整定

-对UPS设备进行功能测试，包括电源故障时的自动切换、自动充电和自动恢复等功能。

-定期测试UPS设备的电池容量和充电时间，并根据测试结果进行电池更换或整定。

-对UPS设备进行定期的维护与保养，包括清洁设备、检查电缆连接、更换损坏的部件等。

5.完成安全测试

-在安装和调试完成后，对UPS设备进行安全测试，包括漏电保护、过载保护和短路保护等。

-测试UPS设备在不同故障情况下的保护性能，以确保设备在电力故障发生时能够提供足够的保护。
