机房UPS的配电系统施工方案

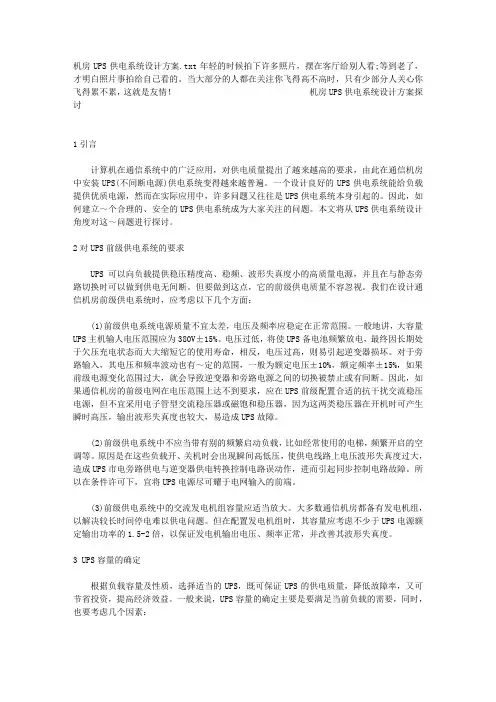

机房UPS供电系统设计方案.txt年轻的时候拍下许多照片，摆在客厅给别人看;等到老了，才明白照片事拍给自己看的。当大部分的人都在关注你飞得高不高时，只有少部分人关心你飞得累不累，这就是友情！ 机房UPS供电系统设计方案探讨

1引言

计算机在通信系统中的广泛应用，对供电质量提出了越来越高的要求，由此在通信机房中安装UPS(不间断电源)供电系统变得越来越普遍。一个设计良好的UPS供电系统能给负载提供优质电源，然而在实际应用中，许多问题又往往是UPS供电系统本身引起的。因此，如何建立～个合理的、安全的UPS供电系统成为大家关注的问题。本文将从UPS供电系统设计角度对这～问题进行探讨。

2对UPS前级供电系统的要求

UPS可以向负载提供稳压精度高、稳频、波形失真度小的高质量电源，并且在与静态旁路切换时可以做到供电无间断。但要做到这点，它的前级供电质量不容忽视。我们在设计通信机房前级供电系统时，应考虑以下几个方面：

(1)前级供电系统电源质量不宜太差，电压及频率应稳定在正常范围。一般地讲，大容量UPS主机输人电压范围应为380V±15%。电压过低，将使UPS备电池频繁放电，最终因长期处于欠压充电状态而大大缩短它的使用寿命，相反，电压过高，则易引起逆变器损坏。对于旁路输入，其电压和频率波动也有～定的范围，一般为额定电压±10%，额定频率±15%，如果前级电源变化范围过大，就会导致逆变器和旁路电源之间的切换被禁止或有间断。因此，如果通信机房的前级电网在电压范围上达不到要求，应在UPS前级配置合适的抗干扰交流稳压电源，但不宜采用电子管型交流稳压器或磁饱和稳压器，因为这两类稳压器在开机时可产生瞬时高压，输出波形失真度也较大，易造成UPS故障。

(2)前级供电系统中不应当带有别的频繁启动负载，比如经常使用的电梯，频繁开启的空调等。原因是在这些负载开、关机时会出现瞬间高低压，使供电线路上电压波形失真度过大，造成UPS市电旁路供电与逆变器供电转换控制电路误动作，进而引起同步控制电路故障。所以在条件许可下，宜将UPS电源尽可耀于电网输入的前端。

1.1 机房UPS及配电系统

本方案依据《供配电系统设计规范》（GB50052-95）要求，把机房设备用电作为重点考虑。供配电系统包括线路分配、开关柜、UPS电源、普通插座和专用插座的布设，以及空调、门禁、视频监控照明等辅助设备的配电系统。所有设备采用双回路供电，每个机柜均设计两路独立回路。

1.1.1 功能要求

 考虑到E地块供电的可靠性，机房供配电系统采用市电供电和UPS相结合的供电方式；

 按照机房工程的求的设备量计算整个机房的市电用电量，由电气施工方提供2路独立回路至机房配电柜，我方负责机房配电柜配出部分，所有机房内设备用电经过机房市电和UPS配电柜之后由机房内部独立控制；

 市电配电柜动力用电（机房空调、照明、新风等需与消防联动的用电设备）总开关安装分励脱扣装置，接收消防控制器的低压信号，在消防报警之后切断动力用电总开关，达到消防的要求；

 机房内安装UPS电源，电池容量配备满载120分钟后备电池；

 机房内提供市电和UPS电，机柜均单独回路供电；

 消防系统由UPS供电；

1.1.2 设计要点

 配电柜充分考虑市电及UPS的用电负载,及20%-25%的冗余。

 配电柜主电缆由楼层配电柜引入，动力开关与消防联动。  计算机插座回路采用ZR-BVR3*2.5电源线。

 机房内采用两路市电提供UPS电源，经ATS全自动切换开关，可以做到不断电的情况下自动切换， UPS提供两路16A的电源至机柜下方的接线箱，再连接至机柜内的PDU电源模块。

 电源插座全部采用专业PDU。

 配电柜内开关均选用施奈德断路器。

 UPS输出电源和市电做旁通备份，在UPS全部发生故障的情况下，可通过专业的手动切换开关来完成电源的切换，这种专业切换开关通过机械联动机构，避免市电和UPS电源同时合闸，因频率不同步而造成的险情。

 机房内考虑空调电源、门禁电源和及其它设备电源。

 在适当区域布置适量的市电电源点，提供维修及保洁等使用。

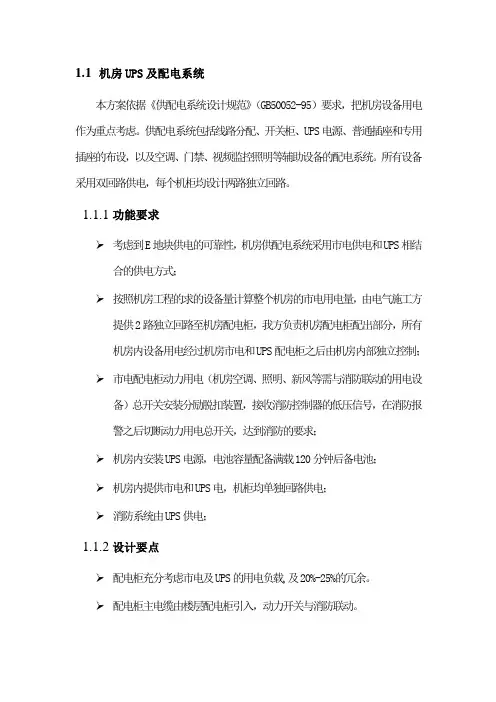

1.1 机房UPS及配电系统

本方案依据《供配电系统设计规范》（GB50052-95）要求，把机房设备用电作为重点考虑。供配电系统包括线路分配、开关柜、UPS电源、普通插座和专用插座的布设，以及空调、门禁、视频监控照明等辅助设备的配电系统。所有设备采用双回路供电，每个机柜均设计两路独立回路。

1.1.1 功能要求

➢ 考虑到E地块供电的可靠性，机房供配电系统采用市电供电和UPS相结合的供电方式；

➢ 按照机房工程的求的设备量计算整个机房的市电用电量，由电气施工方提供2路独立回路至机房配电柜，我方负责机房配电柜配出部分，所有机房内设备用电经过机房市电和UPS配电柜之后由机房内部独立控制；

➢ 市电配电柜动力用电（机房空调、照明、新风等需与消防联动的用电设备）总开关安装分励脱扣装置，接收消防控制器的低压信号，在消防报警之后切断动力用电总开关，达到消防的要求；

➢ 机房内安装UPS电源，电池容量配备满载120分钟后备电池；

➢ 机房内提供市电和UPS电，机柜均单独回路供电；

➢ 消防系统由UPS供电；

1.1.2 设计要点

➢ 配电柜充分考虑市电及UPS的用电负载,及20%-25%的冗余。

➢ 配电柜主电缆由楼层配电柜引入，动力开关与消防联动。 ➢ 计算机插座回路采用ZR-BVR3*2.5电源线。

➢ 机房内采用两路市电提供UPS电源，经ATS全自动切换开关，可以做到不断电的情况下自动切换， UPS提供两路16A的电源至机柜下方的接线箱，再连接至机柜内的PDU电源模块。

➢ 电源插座全部采用专业PDU。

➢ 配电柜内开关均选用施奈德断路器。

➢ UPS输出电源和市电做旁通备份，在UPS全部发生故障的情况下，可通过专业的手动切换开关来完成电源的切换，这种专业切换开关通过机械联动机构，避免市电和UPS电源同时合闸，因频率不同步而造成的险情。

➢ 机房内考虑空调电源、门禁电源和及其它设备电源。

➢ 在适当区域布置适量的市电电源点，提供维修及保洁等使用。

商务楼项目机房UPS配电系统施工方案

1. 机房供电系统建设技术方案

1.1. 概述

1.1.1. 工程内容

本项目电气系统的建设包括UPS及电池系统的安装、配电柜的安装、电缆梯的安装、母线槽的安装、电缆的敷设和端接，以及机房接地系统的安装。

本项目安装UPS及电池系统主要包括：安装在一层和地下夹层的UPS系统1-4，共16台500KVA UPS和3264节1200AH2V免维护阀控式铅酸蓄电池；安装在 8 楼和 9 楼的 UPS 系统 5-7 和测试 UPS 系统 1 共有 15 节 500KVA UPS

和 3060 节 1200AH 2V 免维护 VRLA 电池。

本项目配电柜安装主要包括UPS输入输出配电柜（共210台（含有源滤波器））、精密配电柜（共128台）、电池开关柜的安装（共31套）。其中UPS输入、输出配电柜均为连机柜：1-7台UPS输入配电柜连9柜，输出柜连6柜；测试UPS系统1个输入配电柜为11个柜子相连，输出柜子由7个柜子相连。连体机柜在安装时均采用铜排连接，对机柜的安装精度要求较高。精密配电柜本身就是精密设备，设备自带隔离变压器，柜体质量比较大，安装技术要求比较高。电池开关柜不仅有直流开关，一些UPS设备还需要在开关柜内安装电池采样控制模块，这需要UPS厂商和电池厂商密切配合。

本项目的电缆桥架和电缆架铺设主要包括UPS输入输出电缆和电缆桥架安装到各精密配电柜上部端口，以及连接空调设备（室内）的电缆桥架。和室外机）从机房配电柜。

本项目母线槽安装主要包括安装一共38条母线槽，从底层配电室到1、8、9层UPS输入柜（UPS系统8、测试UPS系统2只安装到对应的UPS楼层配电室。

本项目接地系统包括地下夹层、1-10层和13层接地系统的安装。

1.1.2. 工程特点

本项目工程量大，安装技术要求高，合作设备厂家多，工期要求短，安装位置紧张。因此，必须协调合理安排施工界面。为此，我们将 UPS 系统 1、2、3、
