混凝土配合比设计报告表

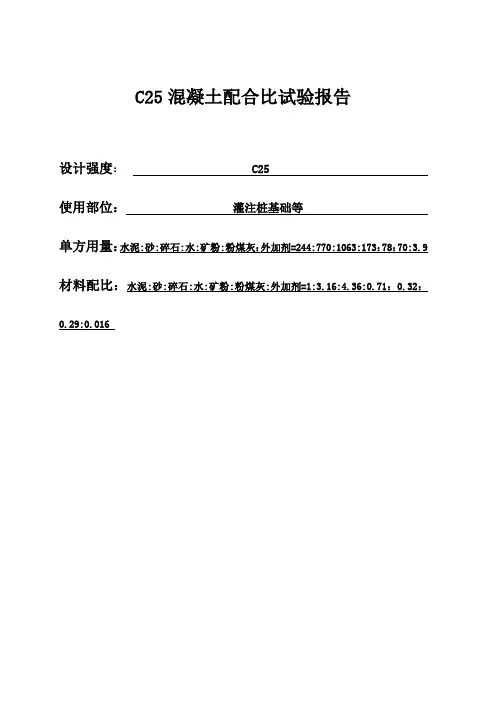

C25混凝土配合比试验报告设计强度： C25使用部位：灌注桩基础等单方用量：水泥:砂:碎石:水:矿粉:粉煤灰：外加剂=244:770:1063:173：78：70:3.9材料配比：水泥:砂:碎石:水:矿粉:粉煤灰:外加剂=1:3.16:4.36:0.71：0.32：0.29:0.016C25水泥混凝土配合比设计报告一：使用工程部位C25水泥混凝土主要用于混凝土灌注桩基础部位（详见设计文件）。

二：设计依据1.《公路桥涵施工技术规范》JTJ 041-20002.《普通混凝土配合比设计规程》JGJ 55-20003.《公路工程水泥及水泥混凝土试验规程》JTG E30-20054.《公路工程集料试验规程》JTG E42-2005三：设计要求1.强度要求：混凝土7d抗压强度不小于配置强度的70%，28d抗压强度大于配置强度，但不超过设计强度的150%。

2.工作性要求：混凝土的运输方式为混凝土罐车搅拌运输，要求混凝土的出罐流动性好，出罐坍落度不低于180mm，现场浇筑坍落度介于160mm～180mm，实验测得减水剂的半小时经时坍落度损失为30mm，因此要求混凝土拌合物的出机坍落度>180mm。

同时混凝土拌合物须具有良好的流动性、和易性、粘聚性、保塑性以满足质量及施工工艺的要求。

3.耐久性要求：据《公路桥涵施工技术规范》JTJ 041-2000中要求用于有冻害的潮湿环境和钢筋混凝土的最大水灰比不超过0.55及最小水泥胶合用量不低于300kg/m3。

在满足规范及强度要求的前提下尽量减少水泥用量，以降低混凝土绝热温升。

在满足混凝土粘聚性要求的前提下，尽量降低砂率，以减少混凝土的干缩。

在满足流动性的前提下降低单位用水量，以保证混凝土的耐久性。

4.经济性要求：建议在混凝土中掺入一级或二级粉煤灰、矿渣超细粉等外掺料，以降低水泥单位用量，在满足耐久性、强度、工作性的前提下，配制最佳单位水泥用量，降低单位减水剂用量，节约成本。

试验报告
试字(2015)第01号
委托单位：杭州明坚商品混凝土有限公司产品名称：
试验类别：混凝土配合比设计杭州明坚商品混凝土有限公司试验室
杭州明坚商品混凝土有限公司试验室
混凝土配合比计算单
复核：计算：
杭州明坚商品混凝土有限公司试验室
混凝土配合比设计报告
技术负责：总工：
杭州明坚商品混凝土有限公司试验室
试验报告
技术负责：总工：
杭州明坚商品混凝土有限公司试验室
混凝土配合比设计
技术负责：总工：
杭州明坚商品混凝土有限公司试验室
混凝土配合比设计
技术负责：总工：
杭州明坚商品混凝土有限公司试验室
混凝土配合比设计
技术负责：总工：
杭州明坚商品混凝土有限公司试验室
混凝土试拌记录
委托单位：商砼试验室工程名称：室温：19 ℃编号：试201501-1
校对：试验：2015年11月02日
杭州明坚商品混凝土有限公司试验室
混凝土试拌记录
委托单位：商砼试验室工程名称：室温：19 ℃编号：试201501-2
校对：试验：2015年11月02日
杭州明坚商品混凝土有限公司试验室
混凝土试拌记录
委托单位：商砼试验室工程名称：室温：19 ℃编号：试201501-3
校对：试验2012年11月02日
杭州明坚商品混凝土有限公司试验室
混凝土抗压强度试验
技术负责：总工：
混凝土抗压强度试验
技术负责：总工：
混凝土抗压强度试验
技术负责：总工：。

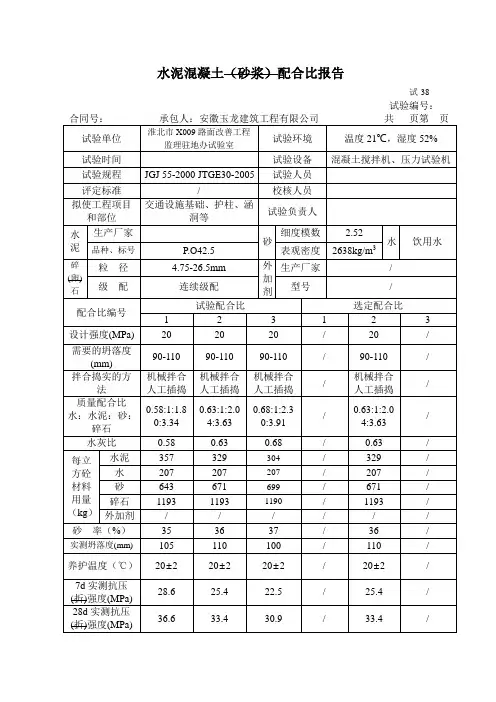

水泥混凝土（砂浆）配合比报告试-38试验编号：水泥混凝土配合比设计表试-37-1试验编号：淮北市X009四铺至孙疃段路面改善工程水泥混凝土配合比设计表试-37-2试验编号：合同号：承包人:安徽玉龙建筑工程有限公司共页第页试验调整实测混凝土毛体积密度(kg/m3)24152392 2416制作试块尺寸、数量、日期（150×150×150）mm2组（150×150×150）mm2组150×150×150）mm2组计算试验配合比(水:灰:砂:石)0.58:1:1.80:3.340.63:1:2.04:3.63 0.68:1:2.30:3.91计算试验配合比材料用量(kg/m3)水泥357 329 304水207 207 207砂643 671 699碎石1193 1193 1190 调整后砂率% 35 36 37试压结果推算二十八天强度,绘制强度与水灰比关系图选定配合比混凝土强度(MPa) 20 水灰比0.63 用水量(kg) 207水泥用量(kg) 329 砂率(%) 36混凝土密度(kg/m3) 2400 砂用量(kg) 671碎石用量(kg) 1193质量配合比(水：灰：砂：石)0.63:1:2.04:3.63试验计算校核水泥混凝土拌合物坍落度及其它性能试验记录试-48试验编号：淮北市X009四铺至孙疃段路面改善工程水泥混凝土拌合物坍落度及其它性能试验记录试-48试验编号：配合比设计说明一、配合比设计要求该配合比用于装配式管涵基础、隔水墙等部位，设计强度为20MPa，坍落度为90-110mm。

二、理论依据1、《普通混凝土配合比设计规程》JGJ 55-20002、《公路工程水泥及水泥混凝土试验规程》JTG E30-20053、《公路桥涵技术施工规范》JTJ041-2000三、配合比设计1、混凝土配制强度ƒcu,o ≥ƒcu,k+1.645σ=20+1.645×5=28.2（MPa）混凝土配制强度（MPa）；ƒcu,o——ƒcu,k混凝土立方体抗压强度标准值（MPa）；——σ—混凝土强度标准差，取值5.2、水灰比W/C=αa·ƒce/(ƒcu,o+αa·αb·ƒce)ƒce = r c·ƒce，gƒce —水泥28d抗压强度实测值（MPa）；混凝土配制强度（MPa）；ƒcu,o——αa,αb——回归系数；αa=0.46；αb=0.07r c水泥强度等级值的富裕系数，取值1.13；——淮北市X009四铺至孙疃段路面改善工程ƒce水泥强度等级值（MPa）。

C20混凝土配合比设计可供应 32.5水泥密度：：Pc=3.10富裕系数：rc=1.13 中砂表观密度:P/s=2.65 碎石最大粒径：dmax=40mm表观密度：2.70,砼坍落度：30-50mm1、确定混凝土配制强度：按题意已知：设计要求砼强度Ry=20Mpa 按表3-3-2标准差ó=5.0按式：（3-3-1）Ryp=Ry+1.645*5.0=20+1.645*5=28.2Mpa2、计算水灰比：ó2(1)按强度要求计算水灰比：1、计算水泥实际强度：由题意已知采用，水泥Rd=32.5Mpa,水泥富裕系数：Rc=1.13（通常取Rc=1.00-1.13） Rs=RcRd=1.13*32.5=36.7Mpa2、计算水灰比：已知砼配制强度Ryp=28.2Mpa,水泥实际强度Rs=36.7Mpa砼强度回归系数采用表（3-1-7）A=0.48 B=0.52 按式（3-3-6）计算水灰比：W/C=ARs/(Ryp+ABRs)=(0.48*36.7)/(28.2+0.48*0.52*36.7)=0.47(2)按耐久性校核水灰比：根据砼所处环境条件属严寒地区，查表（3-3-3）允许最大水灰比0.60，按强度计算水灰比0.47，符合耐久性要求，采用水灰比为0.47（如不符合采用最大水灰比0.60）3、选定单位用水量：要求砼坍落度为30-50mm，碎石最大粒径dmax=40mm 查表（3-3-4）选用水量为175kg/cm3 4、计算单位用水量：1、已知砼单位用水量：Mo=175g/cm3水灰比：w/c=0.47 单位用水量为：Co=175/c=0.47=175/0.47=372.3kg/cm32、按耐久性计算：根据砼所处寒冷要区配筋砼查表（3-3-3）最小水泥用量为不低于280kg/cm3按强度要求计算单位用灰量372.3kg/cm3符合耐久性要求，（如下符合就采用280）故采用单位用灰量372.3kg/cm35、选定砂率（ßs）:已知碎石最大粒径40mm，水灰比0.47，查表（3-3-5）选定砂率范围30-35%，选定砂率为33%6、计算砂石用量：采用假定砼混合料湿表观密度Pcp=2400 kg/cm3解得：2400-372-175=1853砂：1853*33%=611 kg/cm3石：1853*（1-33%）=1242 kg/cm3即；水泥：砂子；碎石：水=372：611：1242：175Co: So: Go: Wo = 1: 1.64: 3.3: 0.473混凝土的砂率选用表（%）（JGJ/T55-96）表3-3-5水泥混凝土配合比设计计算表表3-3-9C40混凝土配合比设计C40混凝土用于某公路K**+***桥钢筋混凝土施工，要求施工时现场坍落度为30～50mm ，碎石的最大粒经为30mm 。

1、计算初步配合比1)混凝土设计强度 (f cu.k )=Mpa 混凝土的设计坍落度mm粗骨料类型:砂:水泥强度等级Mpa2)选择混凝土的强度标准差σ=MPa计算混凝土的配制强度(f cu.o)=f cu.o+1.645σ=Mpa水泥28d抗压强度实测值f ce =Mpa 水泥强度富余系数γc =回归系数 a a =a b =a a *fcefcu.o+a a *a b *f ce3)选定单位用水量m wo =kg/m 3计算水泥用量m co =kg/m 3选定砂率βs=假定混凝土湿表观密度m cp =kg/m 3计算单位砂用量m so =kg/m 3计算单位石用量m go =kg/m 3确定初步配合比 水泥：砂：石 =：：水灰比 =2、调整工作性，提出基准配合比1)计算水泥混试拌材料用量:按初步配合比试拌混凝土拌和物L ,各种材料用量为:水泥=kg 水=kg 砂=kg 石=kg2)调整工作性按初步配合比拌制水泥混凝土拌和物,测定其粘聚性、保水性、坍落度。

坍落度测定值为mm,粘聚性和保水性，施工和易性要求。

如不满足要求,保持不变，增加重新拌制拌和物,测定其粘聚性、保水性、坍落度。

35普通水泥混凝土配合比设计书～30.012.60.460.07=6.041.287.6II区中砂计算水灰比W/C=0.420.4242.5301042.544.9 1.00选定水灰比:2.9270良好满足11.370.421804290.327058924501252碎石3)提出基准配合比经过工作性调整，确定基准配合比为：水泥：砂：石 =：：水灰比 =单位材料用量为：水泥=kg/m 3水=kg/m 3砂=kg/m 3石=kg/m 34)设计掺入外加剂%,外加剂的减水率β为%,计算单位用水量m wa =m w0(1-β)=kg/m3计算单位水泥用量mca=kg/m 3计算单位砂用量msa=kg/m3计算单位石用量mga=kg/m 3按重新计算的各材料的单位用量拌制混凝土拌和物，测定其粘聚性、保水性、坍落度。

一、c25混凝土配合比1、C25混凝土配合比水泥：水：砂：碎石372：175 ：593 ： 12601 ：0.47 ：1.59 ： 3.392、调整水灰比调整水灰比为0.42，用水量为175kg，水泥用量为Mco=175/0.42=417kg，按重量法计算砂、石用量分别为：Mso==579kg，Mgo=1229kg3、混凝土配合比的试配、调整与确定试用配合比1和2，分别进行试拌：配合比1：水泥：水：砂：碎石= 372：175：593：1260 = 1：0.47：1.59：3.39；试拌材料用量为：水泥：水：砂：碎石= 8.5：4.0：13.52：28.82kg；拌和后，坍落度为30mm，达到设计要求；配合比2：水泥：水：砂:碎石= 417：175：579：1229 = 1：0.42：1.39：2.95试拌材料用量为：水泥：水：砂：碎石=9.6：4.03：13.34：28.42kg拌和后，坍落度仅20mm,达不到设计要求，故保持水灰比不变，增加水泥用量500g，增加拌和用水210g，再拌和后，坍落度达到35mm，符合设计要求。

此时，实际各材料用量为：水泥：水：砂：碎石= 10.1：4.24：13.34：28.42kg经强度检测（数据见试表），第1组、2组配合比强度均符合试配强度要求，综合经济效益，确定配合比为第1组，即：水泥：水：砂：碎石1 ：0.47 ：1.59 ：3.39372 ：175：593：1260kg/m3For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文For personal use only in study and research; not for commercial use.Nur für den persönlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden.Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях.以下无正文。

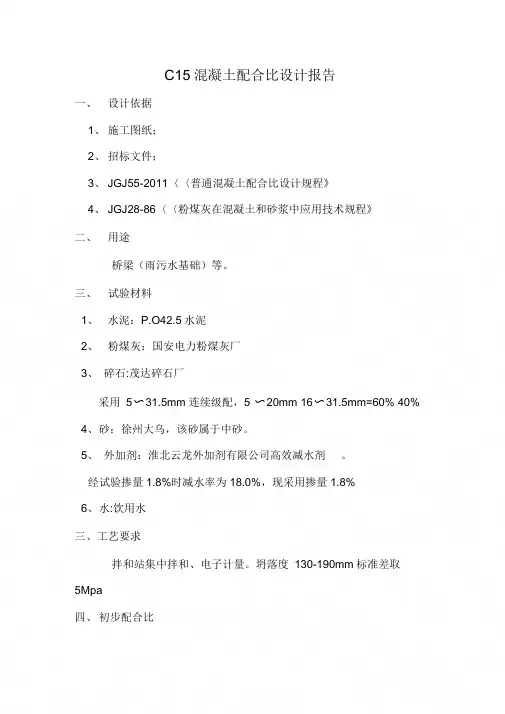

C15混凝土配合比设计报告一、设计依据1、施工图纸；2、招标文件；3、JGJ55-2011〈〈普通混凝土配合比设计规程》4、JGJ28-86〈〈粉煤灰在混凝土和砂浆中应用技术规程》二、用途桥梁（雨污水基础）等。

三、试验材料1、水泥：P.O42.5水泥2、粉煤灰：国安电力粉煤灰厂3、碎石:茂达碎石厂采用5〜31.5mm 连续级配，5 〜20mm 16〜31.5mm=60% 40%4、砂：徐州大乌，该砂属于中砂。

5、外加剂：淮北云龙外加剂有限公司高效减水剂。

经试验掺量1.8%时减水率为18.0%，现采用掺量1.8%6、水:饮用水三、工艺要求拌和站集中拌和、电子计量。

坍落度130-190mm标准差取5Mpa四、初步配合比1、确定试配强度fcu,o=fcu,k+1.645 (T =15+1.645 x 5=23.225Mpa2、计算水胶比1)混凝土强度公式的经验常数a a取0.53 , a b取0.20W/C= (a a.f ce) /(fcu,o + a a*a b*f ce)=(0.53 X 42.5 X 0.75 X 1.16)/(23.225+0.53 X 0.20 X 42.5 X0.75 x 1.16)=0.722 )根据耐久性要求校核水胶比根据施工技术规范，计算水胶比为0.72现取水胶比0.613、选定单位用水量根据混凝土坍落度要求130-190mm查表，选定单位用水量为225kg/m3外加剂减水率为18%： mo=222*(1-0.18)=183kg/m 34、计算水泥用量1)胶凝材料用量：n wo/(w/c) =183/0.61=300kg ,煤灰取代率水泥用量的25%粉煤灰用量=75Kg,水泥用量=300-75=225Kg. 。

5. 选择砂率按JGJ55-2011普通混凝土配合比设计表 4.0.2选择砂率/ s=45%6. 计算砂石用量采用质量法假定混凝土密度法2292Kg：由m so+n Go=po p- m co -m wo 一粉煤灰m°/( m so+m()= / s 计算得：so=813kg Go=991kg7、外加剂用量：m mo=300x 0.018=5.4kg质量法初步配合比为：水泥：粉煤灰：砂：碎石：水：外加剂=225: 75: 813: 991:183:5.4= 1:0.333:3.613:4.404:0.813:0.024五、调整工作性，提出基准配合比1. 试拌21L各种材料用量水泥:225 x 0.021=4.725kg 砂：813 x 0.021=17.073kg水:183 x 0.021=3.843kg 石：991 X 0.021=20.811 kg粉煤灰：75 X 0.021 = 1.575Kg 外加剂：5.4 X 0.021=0.1134Kg2. 调整工作性经试拌实测坍落度170mn#占聚性工作性良好、保水性无，能满足施工和易性要求。

C40水泥混凝土配合比设计报告一、设计依据：1.JGJ 55—2011《普通混凝土配合比设计规程》2.JTG/T F50—2011《公路桥涵施工技术规范》3.JTG F80/1—2004《公路工程质量检验评定标准》4. JTG E30-2005《公路工程水泥及水泥混凝土试验规程》5.施工设计图纸二、设计说明：1.已知砼设计强度等级为C40，要求拌和物坍落度140—180 mm。

2.组成材料1、水泥：镇江句容产“台泥牌”P.Ⅱ52.5等级水泥，密度ρc=3.100*10³kg/m³,初凝167min,终凝212min，R3=44.6Mpa)。

2、砂:江西赣江，表观密度ρS=2.610×10³kg/m³,细度模数2.8，含泥量为2.2%。

3、碎石：江西九江（宏浩），5-25mm连续级配（5-16mm，30%；16-25mm，70%），5-25mm针片状为10.3%、压碎值为19.5%，5-25mm含泥量为0.6%,表观密度ρG=2.750×10³kg/m³。

4、外加剂：江苏点石新材料科技有限公司产D6型聚羧酸缓凝高效减水剂。

5、水: 饮用水。

三、确定试配强度设计强度保证率大于95%,保证系数1.645,无历史统计资料，标准差σ取5.0Mpa。

fcuo≥fcuk+1.645×σ=40+1.645×5=48.2Mpa。

fcuo：试配强度 fcuk：设计强度四、计算水胶比W/B =αa×fb/（fcu,o+αa ×αb ×fb）=0.53×1.10×52.5/(48.2+0.53×0.20×1.10×52.5)=0.56αa、αb ---回归系数分别为0.53、0.20。

fb---胶凝材料28d胶砂抗压强度取（MPa），fb=γf×fce,fce=γc×fce,g,γf取1.00，γc取1.10，fce,g取52.5MPa。

混凝土配合比选定报告表号：批准文号：委托单位报告编号工程名称报告日期强度等级环境类别、等级抗渗等级抗冻等级电通量要求(C) 拌和及捣实方法C30 碳化环境、T2 无无无机械要求坍落度（mm）要求维勃稠度(s) 最大胶材用量限值最小胶材用量限值最大水胶比限值标准差（MPa）150-210 / 400 （kg／m3）300 （kg／m3）0.52 4.0（1）使用材料水泥产地乌蒙山品种P.O 强度等级42.5 报告编号C14090801 掺和料产地野马寨名称粉煤灰掺量/ 报告编号F14090805 砂子产地滥坝表观密度(kg/m3) 2680 细度模数 3.2 报告编号S1*******碎石产地滥坝表观密度(kg/m3) 2740 紧密空隙率／% 39报告编号G1******* 级配组成5-31.5mm 最大粒径／mm 31.5外加剂产地/ 名称point-400S 掺量／% / 报告编号/ 拌和用水水源种类自来水报告编号WH14090804（2）配合比选定结果试配强度(MPa) 实测坍落度（mm）理论配合比（水泥：砂：碎石：粉煤灰：水）水胶比38.6 180 1: 1.55: 2.43: 0.11：0.53 0.48（3）每方混凝土用料量(kg/m3)水泥粉煤灰砂碎石外加剂拌和用水胶材总量426.6 47.4 662.4 1036.1 / 227.5 474（4）混凝土捧和物性能测试结果表观密度(kg/m3) 初始坍落度（mm）初始扩展度（mm）初始含气量(%) 停放30min坍落度（mm）2400 190 / / /停放30min扩展度（mm）停放30min含气量（%）停放60mm坍落度（mm）停放60min扩展度（mm）停放60min含气量（%）/ / / / / 泌水率（%）压力泌水率（%）初凝时间（h: min）终凝时间（h:min）维勃稠度（s）O / / / /(5)硬化混凝土性能测试结果电通量（c）抗压强度(MPa)抗裂性抗渗等级抗冻等级总碱含量(kg/m3)氯离子总含量(kg／m3)28d 56d 7d 28d 56d/ / 25.3 38.2 / 良好/ / 1.864 0.095检测评定依据．JGJ55-2011GB/T50080-2002 GB/T50081-2002 TB10424-2010 试验结论：该配合比满足设计要求试验复核批准单位（章）。

混凝土配合比报告单一、引言混凝土是建筑工程中常用的材料之一，其配合比的合理性直接关系到混凝土的性能和工程质量。

本报告旨在分析混凝土配合比的设计与调整过程，并对所得到的配合比进行评估。

二、设计目标本次混凝土配合比的设计目标为制作强度等级为C30的混凝土。

同时，为了确保混凝土的坍落度满足工程需要，并保证混凝土的耐久性，我们将采用适量的掺合料进行调整。

三、配合比设计1. 水灰比设计水灰比是混凝土配合比设计的重要参数之一，它的合理选择直接影响混凝土的强度和耐久性。

根据混凝土的强度等级要求和本地水泥的特性，我们选取了适当的水灰比为0.5。

2. 水胶比设计水胶比是指水与胶凝材料的比例关系，对混凝土的性能和工作性能有重要影响。

在本次设计中，我们选择了合适的水胶比为0.6。

3. 骨料配合比设计骨料是混凝土中的主要成分之一，其选择和配比对混凝土的强度、密实性和耐久性起着重要作用。

我们选取了适当的粗骨料和细骨料的配合比例，以保证混凝土的强度和工作性能。

4. 掺合料设计为了改善混凝土的性能，我们选取了适量的矿渣粉作为掺合料。

通过适当调整掺合料的用量，可以改善混凝土的耐久性和工作性能。

四、配合比调整在实际施工过程中，可能会出现一些特殊情况，需要对配合比进行调整。

在本次设计中，我们采用了以下调整措施：1. 调整水灰比根据实际施工条件和混凝土的工作性能要求，我们对水灰比进行了微调，将其调整为0.55，以确保混凝土的坍落度和强度满足要求。

2. 调整骨料配合比根据实际的骨料特性和施工要求，我们对骨料的配合比进行了调整，以保证混凝土的强度和密实性。

3. 调整掺合料用量根据实际施工条件和混凝土的耐久性要求，我们对掺合料的用量进行了微调，以确保混凝土的耐久性和工作性能。

五、配合比评估为了评估所得到的混凝土配合比的合理性，我们进行了相应的试验和分析。

1. 坍落度试验通过进行坍落度试验，我们测得混凝土的坍落度为12cm，满足设计要求。

2. 强度试验我们进行了混凝土的抗压强度试验，根据试验结果，混凝土的强度达到了C30的设计要求，证明配合比的设计合理。

混凝土配合比报审表合同号：新建兰新线甘青段LXS-10标报验编号：PHB201007005 施工单位：中铁三局兰新铁路甘青段项目经理部中心试验室混凝土配合比设计报告书类别：C30高性能混凝土兰新铁路甘青段项目经理部中心试验室2010年8月26日一、工程概括中国中铁三局集团公司承建的新建兰新铁路第二双线LXS-10标段，位于甘肃省张掖市境内。

起讫里程为DK487+298.6～DK546+307.6，正线长度54.679公里。

本标段正线共有桥梁27170延长米/29座，其中双线特大桥25692.8延长米/6座，大桥444.3延长米/2座，中桥939.8延长米/15座，小桥88.7（60+100+60）延长米/6座，涵洞2223横延米/83座。

预制架设整孔箱梁787孔，m及（40+56+40）m连续梁各1联，（40+64+40）m 连续梁2联。

二、施工条件及环境1、混凝土拌合采用强制式拌合机，配料系统为自动计量。

2、混凝土采用罐车运输。

3、混凝土运输最远距离25km。

4、C30高性能混凝土采用泵送施工，环境条件按T1、T2考虑，坍落度控制在180mm～220mm。

5、电通量要求＜1500。

三、依据规范标准《客运专线预应力混凝土预制梁暂行技术条件》铁科技[2004]120号《铁路混凝土结构耐久性设计暂行规定》铁建设[2005]157号关于发布《铁路铁路混凝土结构耐久性设计暂行规定》等两项铁路工程建设标准局部修订条文的通知铁建设[2007]140号《客运专线高性能混凝土暂行技术条件》科技基[2005]101号《普通混凝土配合比设计规程》 JGJ55－2000《普通混凝土力学性能试验方法标准》 GB/T 50081－2002 《普通混凝土拌合物性能试验方法标准》 GB/T50080－2002四、配合比设计技术条件1、使用部位：桩基、承台、加台、箱身基础、帽石、翼墙基础、泄床出入口、防磨层、泄床、涵身基础2、拌合方法：机械3、要求坍落度：180-220mm4、设计强度等级：C3056、试配强度：MPa7、外加剂掺量：1.1%8、粉煤灰掺量：30%9、胶凝材料限制：300～450kg/m311、环境作用条件：T2、T112、电通量：＜1500 C13、最大水胶比：≯14、混凝土总碱含量：≤kg/m315、混凝土氯离子含量：≤0.10%五、原材料水泥：甘肃寿鹿山水泥有限公司寿鹿山牌P·O42.5低碱水泥；粉煤灰：甘肃张掖电厂Ⅰ级粉煤灰（掺量：30%）；=；细骨料：平易河河沙（河砂），细度模数Mx粗骨料：肃南裕固族自治县小瓷窑一点红矿业有限公司第一项目部, 5～31.5mm连续粒级碎石；（5～16mm：16～31.5mm=60%:40%）外加剂：陕西省建筑高新技术开发有限 LGS-XC聚羧酸高性能减水剂（掺量： 1.1%）；水：饮用水。

混凝土的配合比表混凝土的配合比表一、水泥1.1 主要品种：普通硅酸盐水泥、硫铝酸盐水泥。

二、骨料2.1 粗骨料2.1.1 主要品种：机制砂、碎石、卵石。

2.1.2 粒径要求：粒径不大于25mm，单个最大粒径不大于30mm。

2.1.3 级配要求：级配合理，满足混凝土的工作性能要求。

2.1.4 其他要求：无破碎、脱壳等缺陷。

2.2 细骨料2.2.1 主要品种：机制砂、人工砂。

2.2.2 粒径要求：粒径不大于5mm。

2.2.3 均匀系数：均匀系数不大于2.5。

2.2.4 针片状颗粒含量：针片状颗粒含量不大于5%。

2.2.5 含泥量：含泥量不大于3%。

三、水3.1 主要品种：饮用水、河水等。

3.2 用量：根据混凝土强度等级和浇筑情况合理确定。

3.3 质量要求：无明显颜色、异味和杂质。

四、掺合料4.1 矿渣粉4.1.1 主要品种：矿渣粉、粉煤灰。

4.1.2 用量：按照一定比例掺入。

4.1.3 取代比例：取代水泥的20%-60%。

4.1.4 质量要求：符合国家相关标准。

4.2 矿粉4.2.1 主要品种：石灰石粉、石英粉。

4.2.2 用量：根据需要控制浆体粘稠度。

4.2.3 粒度控制：95%经筛0.08mm筛网，5%经筛0.045mm筛网。

4.2.4 质量要求：符合国家相关标准。

五、外加剂5.1 减水剂5.1.1 主要品种：减水剂。

5.1.2 用量：减水率根据设计要求确定。

5.1.3 控制时间：延缓时间要在规定范围内。

5.1.4 质量要求：减水率符合设计要求。

5.2 防水剂5.2.1 主要品种：防水剂。

5.2.2 用量：根据使用要求确定。

5.2.3 质量要求：保证混凝土具有一定的防水性能。

六、配合比公式混凝土的配合比公式如下：水泥：骨料：水：掺合料：外加剂=1：2：0.4：0.2：适量（根据具体要求调整）。

七、总结混凝土配合比表是在工程建设中非常重要的一份，它对于保证混凝土的性能起到了关键作用。

本详细介绍了混凝土配合比表中涉及的各个要素，并给出了相应的要求和品种。
