变电站接地网施工方案

目 录

一、编制依据 ....................................................... 0

二、工程概况 ....................................................... 0

三、作业工期 ....................................................... 1

四、作业前应做的准备 ............................................... 2

五、作业程序、方法和要求 ........................................... 2

六、作业过程中见证点（W）和停工待检点（H）的设定 ................... 6

七、作业结果的检查、验收和质量标准 ................................. 6

八、安全、文明施工措施 ............................................. 6

九、危险源辩识、风险评价、控制措施（见下表） ....................... 7

十、质量通病预防与强制性条文执行措施 ............................... 8 一、编制依据

1． XX 110kV变电站新建工程全站防雷接地施工图（南供设计院）。

2． 《电气装置安装工程 接地装置施工及验收规范》（GB50169-2006）

3． 《电气装置安装工程 电气设备交接试验标准》（GB50150-2006）

4． 《电气装置安装工程质量检验及评定规程》（DL/T5161.1-5161.17-2002）

5． 公司三整合体系文件和本工程施工组织设计

6． 关于印发《国家电网公司十八项电网重大反事故措施》（修订版）的通知

第1篇

一、工程概况

变电站接地系统是变电站安全稳定运行的重要保障，其作用是保证变电站内设备和人员的接地安全。本方案针对某变电站接地系统进行施工，旨在确保变电站安全稳定运行。

二、施工准备

1. 施工人员：组织具有相关专业知识和经验的施工队伍，进行现场施工。

2. 施工材料：准备足够的接地材料和施工工具，如接地棒、接地线、接地电阻测试仪、绝缘手套、绝缘靴等。

3. 施工设备：配置必要的施工设备，如挖掘机、吊车、测量仪器等。

4. 施工图纸：熟悉施工图纸，明确施工内容和要求。

5. 施工安全：制定施工安全措施，确保施工过程中人员安全。

三、施工步骤

1. 施工前准备

（1）对施工现场进行勘查，了解变电站接地系统的现状，确定施工范围。

（2）对施工人员进行安全教育和技能培训，确保施工人员掌握施工技能和安全知识。

（3）准备施工材料、设备，确保施工顺利进行。

2. 施工过程

（1）接地体施工

1）根据设计图纸，确定接地体的位置、数量和尺寸。

2）挖掘接地体基坑，深度应满足设计要求，确保接地体埋设深度。

3）检查接地体材质，确保其符合设计要求。

4）将接地体放入基坑，进行固定，确保接地体稳定。

5）回填基坑，夯实土壤，确保接地体与土壤接触良好。 （2）接地线施工

1）根据设计图纸，确定接地线的走向、长度和数量。

2）沿接地线走向，挖掘沟槽，深度应满足设计要求。

3）将接地线埋设于沟槽中，确保接地线与接地体连接牢固。

4）回填沟槽，夯实土壤，确保接地线与土壤接触良好。

（3）接地电阻测试

1）使用接地电阻测试仪，对变电站接地系统进行测试。

2）根据测试结果，分析接地系统的接地电阻是否符合设计要求。

3）如接地电阻不符合设计要求，进行整改，直至满足要求。

4. 施工验收

（1）对施工过程进行自检，确保施工质量符合设计要求。

（2）邀请相关部门进行验收，对变电站接地系统进行验收。

（3）验收合格后，进行交付使用。

目 录

1 编制依据 ......................................................................................... 错误!未定义书签。

2 工程概况......................................................................................................................2

3 施工准备 ..................................................................................................................... 2

4 施工流程图 ................................................................................................................. 3

5 施工质量要求 ............................................................................................................. 4

6 安全要求： ................................................................................................................. 5

7 危险点、环境因素辨识与控制措施 ............................................................................. 5

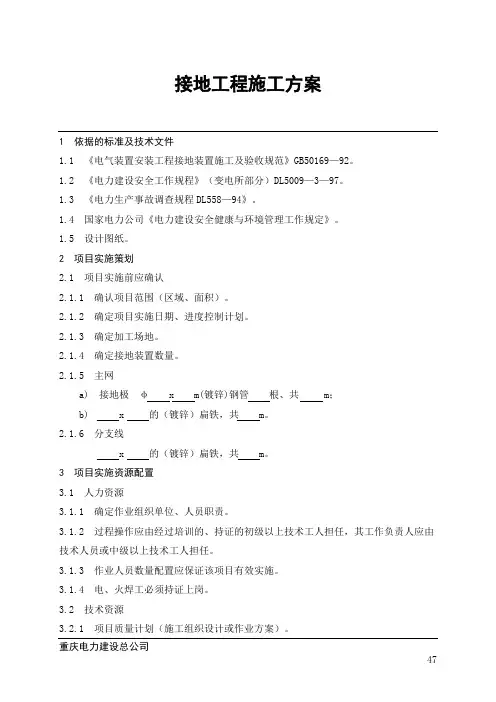

接地工程施工方案

重庆电力建设总公司

47 1 依据的标准及技术文件

1.1 《电气装置安装工程接地装置施工及验收规范》GB50169—92。

1.2 《电力建设安全工作规程》（变电所部分）DL5009—3—97。

1.3 《电力生产事故调查规程DL558—94》。

1.4 国家电力公司《电力建设安全健康与环境管理工作规定》。

1.5 设计图纸。

2 项目实施策划

2.1 项目实施前应确认

2.1.1 确认项目范围（区域、面积）。

2.1.2 确定项目实施日期、进度控制计划。

2.1.3 确定加工场地。

2.1.4 确定接地装置数量。

2.1.5 主网

a) 接地极 φ x m(镀锌)钢管 根、共 m；

b) x 的（镀锌）扁铁，共 m。

2.1.6 分支线

x 的（镀锌）扁铁，共 m。

3 项目实施资源配置

3.1 人力资源

3.1.1 确定作业组织单位、人员职责。

3.1.2 过程操作应由经过培训的、持证的初级以上技术工人担任，其工作负责人应由技术人员或中级以上技术工人担任。

3.1.3 作业人员数量配置应保证该项目有效实施。

3.1.4 电、火焊工必须持证上岗。

3.2 技术资源

3.2.1 项目质量计划（施工组织设计或作业方案）。

48 3.2.2 作业指导书。

3.2.3 作业技术交底

a) 项目技术交底应在项目实施前3天进行；

b) 项目技术交底应具有实施证据（技术交底记录）。

3.3 安全措施

3.3.1 进入现场作业区的人员必须正确佩带安全帽，正确使用个人劳动防护用品。

3.3.2 对参加项目施工的作业人员，在作业前必须进行安全技术交底。

3.3.3 所使用的工器具，都应符合技术标准，并应在使用前进行外观检查，不合格者严禁使用。
