10KV开关柜参数要求

（XGN-12(Z)10千伏高压开关柜技术要求参数一览表

序号 项目内容 单位 要求数值 天安 许继 顺特

1 额定电压 kV 11.5（12）

2 额定电流 A 1250

3 额定短时耐受电流（4s） kA 31.5

4 额定短路开断电流 kA 31.5

5 额定短路关合电流 kA 80

6 额定峰值耐受电流 kA 80

7 雷电冲击耐压：对地 kV 75

8 雷电冲击耐压：相间 kV 75

9 雷电冲击耐压：断路器端口 kV 75

10 雷电冲击耐压：隔离端口 kV 85

11 工频耐压：对地 kV 42

12 工频耐压：相间 kV 42

13 工频耐压：断路器端口 kV 42

14 工频耐压：隔离端口 kV 48

15 噪声 dB ∠90

16 分闸时间 ms ≤45

17 合闸时间 ms ≤70

18 机械寿命 次 10000

19 电气寿命 次 10000

20 满容量短路开断次数 次 50

21 首相开断系数 1.5

22 失步开断电流 kA 25%×31.5KA

23 失步开断恢复电压 kV 2.5×12/1.732

24 三相合闸不同期性 ms ≤2

25 三相分闸不同期性 ms ≤1

26 合闸弹跳 ms ≤3

27 分合闸线圈电压 V 110

28 操作机构电压 V 110

29 合闸电流 A ＜3

30 分闸电流 A ＜3

31 柜体尺寸800*1500*2300 mm

32 真空灭弧室存储期 年 20年

33 弹簧储能时间 S ≤15

34 设备带电部分相间最小净距 m 0.125 35 设备带电部分与相邻接地体相间最小净距 m 0.125

36 防护等级 IP4X

35KV高压开关（ZN23-35）柜技术要求参数一览表

序号 项目内容 单位 要求数值 天安 许继 顺特

1 额定电压 kV 40.5

2 额定电流 A 1250

3 额定短时耐受电流（3s） kA 25

4 额定短路开断电流 kA 25

5 额定短路关合电流（3S） kA 63

6 额定峰值耐受电流 kA 63

7 雷电冲击耐压：对地 kV 185

8 雷电冲击耐压：相间 kV 185

9 雷电冲击耐压：断路器端口 kV 185

10 雷电冲击耐压：隔离端口 kV 215

11 工频耐压：对地 kV 95

12 工频耐压：相间 kV 95

13 工频耐压：断路器端口 kV 95

14 工频耐压：隔离端口 kV 118

15 噪声 dB ∠90

16 分闸时间 ms ≤55

17 合闸时间 ms ≤95

18 机械寿命 次 5000

19 电气寿命 次 5000

20 分合闸线圈电压 V 110

21 操作机构电压 V 110

22 合闸电流 A ＜3？

23 分闸电流 A ＜3？

24 外型尺寸

1300*2260*2640 mm

25 真空灭弧室存储期 年 20年

26 弹簧储能时间 S ≤15

27 设备带电部分相间最小净距 m 0.125

28 支持绝缘件的外绝缘爬距 mm 729

810瓷瓶

29 开关柜外壳防护等级 IP3X

30 五防功能 具备

31

32

电容器技术数据一览表

序号 名 称 要求值 天安 许继 顺特

1 成套装置

1.1 型式：户内成套装置

1.2 系统额定电压 （有效值） 10 kV

1.3 系统最高电压 （有效值） 12 kV

1.4 额定频率 50Hz

1.5 额定容量 按设计

1.6 一次接线方式 Y 形接线

2 电容器

2.1 型号（单台） BAM11/√3-100-AK

2.2 电介质电所强度

工频交流电压10s 2.15Un

直流电压10s 4.3Un

2.3 绝缘水平

全波冲击耐压（1.2/50μs）（峰值） 75 kV

工频1min耐压（有效值） 42 kV

2.4 局部放电量 ≤50PC

3 电抗器

3.1 串联电抗器型式 干式

3.2 电容器额定电压 10 kV

3.3 额定端电压 61 V

3.4 绝缘水平

工频1min耐压（有效值） 42 kV

4 放电线圈 配西安扬子

4.1 额定电压 11/√3 kV

4.2 额定放电容量 1.7MVA

4.3 二次放电 0.1kV

4.4 绝缘水平

高压端全波冲击耐压（1.2/50μs）（峰值） 75 kV

高压端工频1min耐压（有效值） 42 kV

二次绕组工频1min耐压（有效值） 3 kV

5 金属氧化物避雷器 要求富阳厂生产

5.1 型号 Y5WR-16.7/45

5.2 额定电压： 16.7kV

5.3 最大持续运行电压 13.2kV

5.4 标称放电电流 5kA

5.5 陡波冲击残压（1/ 3μs，5kA）（峰值） ≤51.8kV

5.6 雷电冲击残压（8/20μs，5kA）（峰值） ≤45kV

5.7 操作冲击残压（30/100μs，500A）（峰值） ≤35kV

5.8 直流参考电压（1mA）（峰值） ≥26kV

标称放电电流： 5kA

陡波冲击残压（1/ 3μs，5kA） ≤51.8kV（峰值）

雷电冲击残压（8/20μs，5kA） ≤45kV（峰值）

操作冲击残压（30/100μs，500A） ≤35kV（峰值）

直流参考电压（1mA） ≥26kV（峰值）

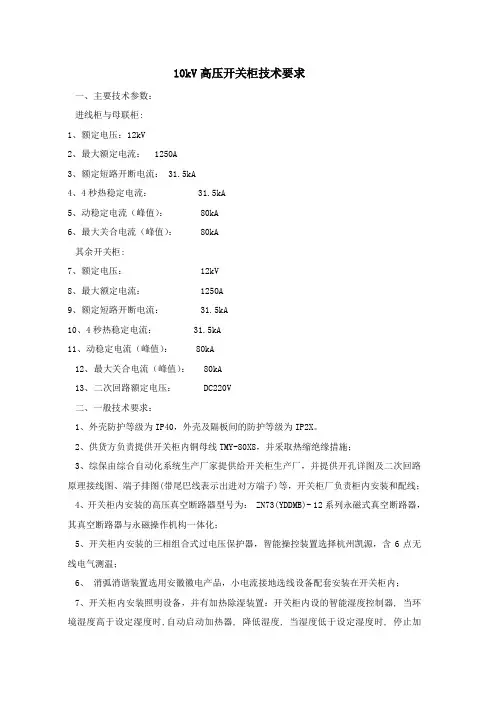

七、10KV开关柜技术数据

1． 开关柜技术数据

1． 1型式 铠装固定式高压开关柜

1． 2定电压(最高工作电压) 12 kV

1． 3额定电流 1250 A

1．4雷电冲击耐压

1.4.1对地相间断路器断口 75 kV

1.4.2隔离断口 85 kV

1. 5工频耐压(1min)

1.5.1对地相间断路器断口 42 kV

1.5.2隔离断口 48 kV

1.6额定频率 50 Hz

1.7额定短路开断电流 31.5 kA

1.8额定短路关合电流 80 kA(峰值)

1.9额定短时耐受电流 31.5 kA( 4 s)

1.10额定峰值耐受电流 80 kA

1. 11各组件及其支持绝缘件的外绝缘爬电距离

1.11. 1纯瓷绝缘 216 mm

1.11.2有机绝缘 240 mm

1. 12防护等级 IP4X

2. 断路器的技术参数

2.1型式户内真空断路器,弹簧操作机构

2.2额定参数

2.2.1额定电压(即最高电压) 12 kV

2.2.2额定电流 1250 A

2.2.3额定短路开断电流 31.5 kA

2.2.4额定短路关合电流 80 kA(峰值)

2.2.5额定短时耐受电流 31.5 kA( 4 s)

2.2.6额定耐受电流 80 kA

2.2.7额定绝缘水平 2.2.7.1雷电冲击耐压 75 kV

2.2.7.2工频耐压(1min) 42 kV

2.3时间参量

2.3.1分闸时间 ≤45 ms

2.3.2合闸时间 ≤70 ms.

2.3.3合闸不同期性 ≤3.5 ms

2.3.4分闸不同期性 ≤12 ms

2.4开断与关合工况:O-0.3s-CO-180s-CO

2.4.1额定操作顺序

2.4.2首相开断系数:1.5

2.4.3失步开断电流 25%*31.5 kA

2.4.4失步开断恢复电压 2.5*12/√3 kV

2.4.5额定电流开断次数 10000

2.4.6满容量短路开断次数 50

2.4.7机械操作次数 10000

2.5年漏气率 真空度不低于6.6*10-2 Pa

2.6操动机构型式 电动机储能,弹簧操作机构.电源采用DC110V,失压时,可手动储能.

3.电流互感器

3. 1型式环氧浇注型

3.2额定电流比（按图纸要求）

3.3准确级

3.3.1测量级 0.5

3.3.2保护级 1 准确限值 10P

3.4额定二次负荷 30 VA

4.电压互感器

4.1型式 单相式

4. 2额定电压比 10/√3/0.1/√3/0.1/√3/0.1/3 kV

4.3连接组别 YN,yn,yn 开口三角

4.4准确级
