10KV开关柜技术要求

技术规定

4.2.1 10kV金属铠装中置式高压开关柜

4.2.6.1 概述

对10kV户内交流金属铠装中置式高压开关柜（以下简称开关柜）的电气参数、结构和出厂试验等方面的具体要求如下：

（1）卖方提供的设备应是符合本技术条件要求，适用于交流10（12）kV，频率50Hz电力系统，完整的成套开关设备，在符合使用环境条件情况下，接通电源即能使用。

（2）本文件提出的技术条件是高压成套开关设备的最低技术要求。卖方应保证提供的产品是符合本技术条件和产品标准的优质产品。

生产和验收应符合以下标准：

GB3906－2006 3.6kV～40.5kV交流金属封闭开关设备和控制设备

IEC60298（1990） 额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备

GB/T 311.2-2002 绝缘配合 第2部分:高压输变电设备的绝缘配合使用导则

GB/T762-2002 标准电流等级

GB763-1990 交流高压电器在长期工作时的发热

GB1984-2003 高压交流断路器

GB1985-2004 高压交流隔离开关和接地开关

GB/T11022-1999 高压开关设备和控制设备标准的共用技术条件

SD318-89 高压开关柜闭锁装置技术条件

GB11032-2000 交流无间隙金属氧化物避雷器

DL/T404-2007 3.6kV～40.5kV交流金属封闭开关设备和控制设备

以上所引用技术标准均应按现行标准执行。但不仅仅限于这些标准。

4.2.6.2 电气参数

10kV高压开关柜电气参数详见电气设备规格数据表：4.2.6.2-1～4.2.6.2-13。

电气设备数据表4.2.6.2-1

名称：进线开关柜 位号： 1AH1、1AH2

安装地点：变配电间 数量：2

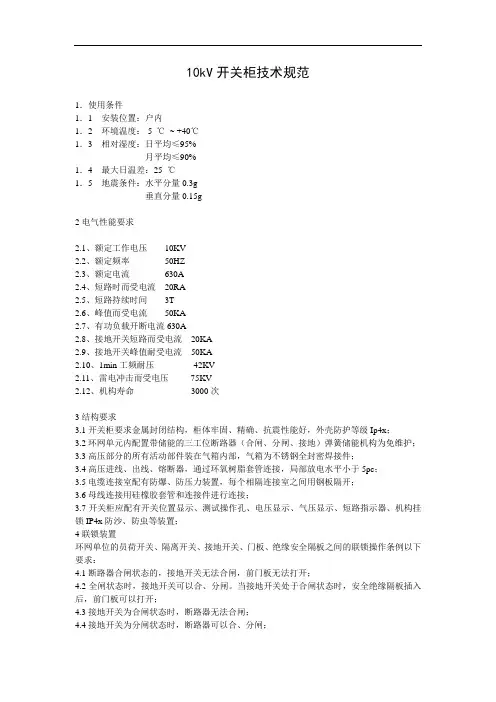

10kV开关柜技术规范

1．使用条件

1．1 安装位置：户内

1．2 环境温度：-5 ℃ ~ +40℃

1．3 相对湿度：日平均≤95%

月平均≤90%

1．4 最大日温差：25 ℃

1．5 地震条件：水平分量0.3g

垂直分量0.15g

2电气性能要求

2.1、额定工作电压 10KV

2.2、额定频率 50HZ

2.3、额定电流 630A

2.4、短路时而受电流 20RA

2.5、短路持续时间 3T

2.6、峰值而受电流 50KA

2.7、有功负载开断电流630A

2.8、接地开关短路而受电流 20KA

2.9、接地开关峰值耐受电流 50KA

2.10、1min工频耐压 42KV

2.11、雷电冲击而受电压 75KV

2.12、机构寿命 3000次

3结构要求

3.1开关柜要求金属封闭结构，柜体牢固、精确、抗震性能好，外壳防护等级Ip4x；

3.2环网单元内配置带储能的三工位断路器（合闸、分闸、接地）弹簧储能机构为免维护；

3.3高压部分的所有活动部件装在气箱内部，气箱为不锈钢全封密焊接件；

3.4高压进线、出线、熔断器，通过环氧树脂套管连接，局部放电水平小于5pc；

3.5电缆连接室配有防爆、防压力装置，每个相隔连接室之间用钢板隔开；

3.6母线连接用硅橡胶套管和连接件进行连接；

3.7开关柜应配有开关位置显示、测试操作孔、电压显示、气压显示、短路指示器、机构挂锁IP4x防沙、防虫等装置；

4联锁装置

环网单位的员荷开关、隔离开关、接地开关、门板、绝缘安全隔板之间的联锁操作条例以下要求：

4.1断路器合闸状态的，接地开关无法合闸，前门板无法打开；

4.2全闸状态时，接地开关可以合、分闸。当接地开关处于合闸状态时，安全绝缘隔板插入后，前门板可以打开；

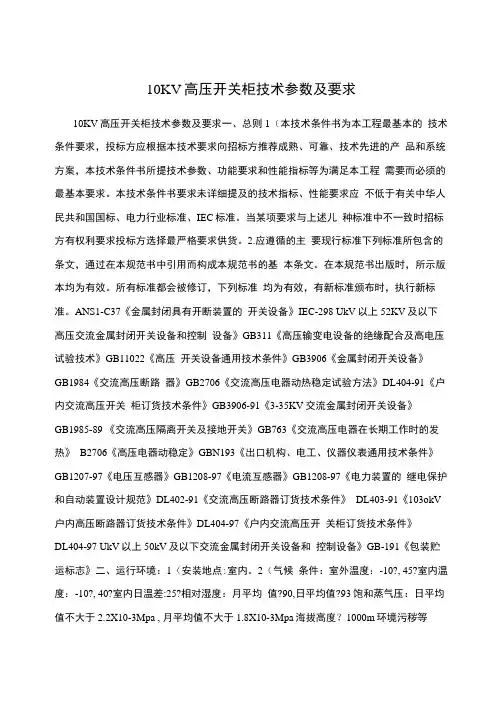

10KV高压开关柜技术参数及要求

10KV高压开关柜技术参数及要求一、总则1（本技术条件书为本工程最基本的 技术条件要求，投标方应根据本技术要求向招标方推荐成熟、可靠、技术先进的产 品和系统方案，本技术条件书所提技术参数、功能要求和性能指标等为满足本工程 需要而必须的最基本要求。本技术条件书要求未详细提及的技术指标、性能要求应 不低于有关中华人民共和国国标、电力行业标准、IEC标准。当某项要求与上述儿 种标准中不一致时招标方有权利要求投标方选择最严格要求供货。2.应遵循的主 要现行标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的基 本条文。在本规范书出版时，所示版本均为有效。所有标准都会被修订，下列标准 均为有效，有新标准颁布时，执行新标准。ANS1-C37《金属封闭具有开断装置的 开关设备》IEC-298 UkV以上52KV及以下高压交流金属封闭开关设备和控制 设备》GB311《高压输变电设备的绝缘配合及高电压试验技术》GB11022《高压 开关设备通用技术条件》GB3906《金属封闭开关设备》GB1984《交流高压断路 器》GB2706《交流高压电器动热稳定试验方法》DL404-91《户内交流高压开关 柜订货技术条件》GB3906-91《3-35KV交流金属封闭开关设备》GB1985-89 《交流高压隔离开关及接地开关》GB763《交流高压电器在长期工作时的发热》 B2706《高压电器动稳定》GBN193《出口机构、电工、仪器仪表通用技术条件》

GB1207-97《电压互感器》GB1208-97《电流互感器》GB1208-97《电力装置的 继电保护和自动装置设计规范》DL402-91《交流高压断路器订货技术条件》 DL403-91《103okV户内高压断路器订货技术条件》DL404-97《户内交流高压开 关柜订货技术条件》DL404-97 UkV以上50kV及以下交流金属封闭开关设备和 控制设备》GB-191《包装贮运标志》二、运行环境：1（安装地点:室内。2（气候 条件：室外温度：-10?, 45?室内温度：-10?, 40?室内日温差:25?相对湿度：月平均 值?90,日平均值?93饱和蒸气压：日平均值不大于2.2X10-3Mpa , 月平均值不大于1.8X10-3Mpa海拔高度？1000m环境污秽等级:？级，周围 空气不受腐蚀性或可燃气体，水蒸气等明显污染。雷暴日：？80日，中等雷区地 震烈度等级:？7度 工作制度:连续运转。三、招标范围及详细要求：1、供货范围 llOkv变电站高压柜25套（主接线见附图）冷轧10kv配电站20套（主接线见 附图）母线桥3段（具体尺寸见附图）核相装置一套（用途:可以将开关柜的断路 器拉出，将此装置推入来核定断路器上下口间相位是否正确，该装置要有电压、 灯光显示功能，即上下口相位 正确电压表是什么读数值、灯光是什么状态;上下口 相位不正确电压

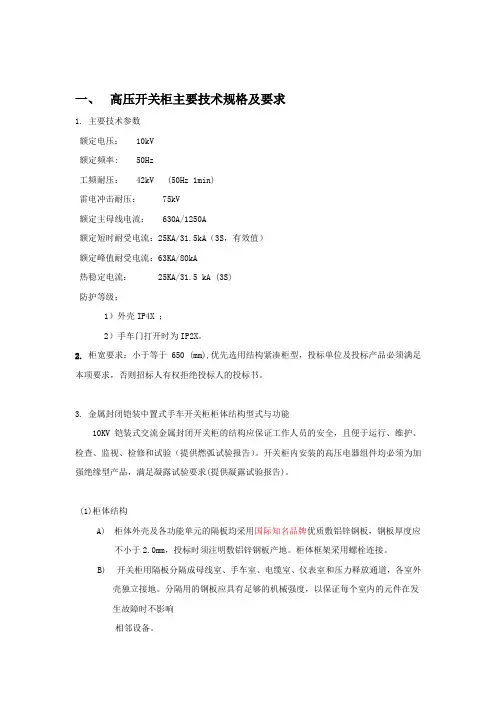

一、 高压开关柜主要技术规格及要求

1. 主要技术参数

额定电压： 10kV

额定频率: 50Hz

工频耐压： 42kV (50Hz 1min)

雷电冲击耐压： 75kV

额定主母线电流： 630A/1250A

额定短时耐受电流：25KA/31.5kA（3S，有效值）

额定峰值耐受电流：63KA/80kA

热稳定电流： 25KA/31.5 kA (3S)

防护等级：

1）外壳IP4X ；

2）手车门打开时为IP2X。

2. 柜宽要求：小于等于650 (mm),优先选用结构紧凑柜型，投标单位及投标产品必须满足本项要求，否则招标人有权拒绝投标人的投标书。

3. 金属封闭铠装中置式手车开关柜柜体结构型式与功能

10KV 铠装式交流金属封闭开关柜的结构应保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验（提供燃弧试验报告）。开关柜内安装的高压电器组件均必须为加强绝缘型产品，满足凝露试验要求(提供凝露试验报告)。

(1)柜体结构

A) 柜体外壳及各功能单元的隔板均采用国际知名品牌优质敷铝锌钢板，钢板厚度应不小于2.0mm，投标时须注明敷铝锌钢板产地。柜体框架采用螺栓连接。

B) 开关柜用隔板分隔成母线室、手车室、电缆室、仪表室和压力释放通道，各室外壳独立接地。分隔用的钢板应具有足够的机械强度，以保证每个室内的元件在发生故障时不影响

相邻设备。

C) 开关柜的门板及侧封板等采用冷轧钢板，厚度不小于2mm，经纯化处理后采用静电喷涂和焙烤，表面抗冲击且耐腐蚀。

D) 维护方式：柜前操作，柜后维修。

E) 进出线方式：满足设计要求（详见图）。

F) 外形尺寸应不大于：宽650mm,深1540mm,高2250mm。含母联及泄压通道后高度不大于

2800mm.

(2) 手车室

A) 手车采用冷轧钢板经加工后焊接而成。

B) 手车应设有“工作”和“试验”位置，各位置设定位机构。
