交流耐压实验电压标准

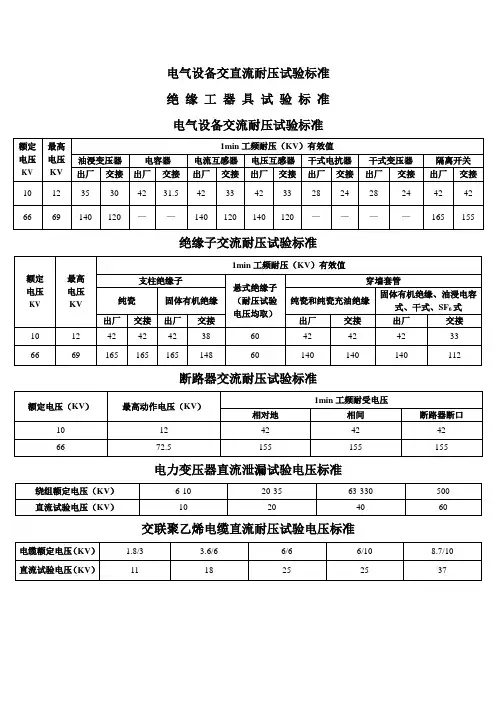

电气设备交直流耐压试验标准

绝 缘 工 器 具 试 验 标 准

电气设备交流耐压试验标准

额定电压

KV 最高电压KV 1min工频耐压（KV）有效值

油浸变压器 电容器 电流互感器 电压互感器 干式电抗器 干式变压器 隔离开关

出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂 交接

10 12 35 30 42 31.5 42 33 42 33 28 24 28 24 42 42

66 69 140 120 — — 140 120 140 120 — — — — 165

155

绝缘子交流耐压试验标准

额定

电压

KV 最高

电压KV 1min工频耐压（KV）有效值

支柱绝缘子 悬式绝缘子（耐压试验电压均取） 穿墙套管

纯瓷 固体有机绝缘 纯瓷和纯瓷充油绝缘 固体有机绝缘、油浸电容式、干式、SF6式

出厂 交接 出厂 交接 出厂 交接 出厂 交接

10 12 42 42 42 38 60 42 42 42 33

66 69 165 165 165

148 60 140 140 140 112

断路器交流耐压试验标准

额定电压（KV） 最高动作电压（KV） 1min工频耐受电压

相对地 相间 断路器断口

10 12 42 42 42

66 72.5 155 155 155

电力变压器直流泄漏试验电压标准

绕组额定电压（KV） 6-10 20-35 63-330 500

直流试验电压（KV） 10 20 40 60

交联聚乙烯电缆直流耐压试验电压标准

电缆额定电压（KV） 1.8/3 3.6/6 6/6 6/10 8.7/10

直流试验电压（KV） 11 18 25 25 37

安全工器具试验标准

验电器

序号 项目 周期 要 求 说 明

1 起动电压 1年 起动电压值不高于额定电压的40%，不低于额定电压的15% 试验时接触电极应与试验电极相接触

10kv交联电缆交流耐压试验标准条件

交流耐压电压标准

时基电力在对客户现场进行电缆交流耐压试验时，很多用户不清楚电缆的试验电压是多少，这个是可以查国家标准规程，下面我在具体说一下，按照标准10kv交联电缆的试验电压是22kV，以8.7/10 规格为例，计算方法如下：8.7*2.5≈22kV，2.5是倍率，有些情况下是2U0，更具体要参考试验前的技术规范。

10kv交联电缆交流耐压试验标准表

交联电缆交流耐压试验应具备的条件

交联电缆交流耐压试验采用的是直接测量法，通过电缆串联谐振装置将电压升高直接注入电缆，到达规定电压值后检查耐受时间，规定时间内未发生闪络性保护即测试合格，我们在进行测试之前应做好哪些准备工作呢？

（1） 仔细阅读操作手册

手册中说明了操作的接线方法，配置方案，注意事项以及应急处理措施，对有疑惑的地方应及时与售后部门联系，他们为您耐心讲解，高压设备切忌盲目操作。

（2）绝缘检查

电缆进行交流耐压试验前，先将电缆两头脱离设备，用2500V或5000V数字兆欧表摇测相间绝缘，对地绝缘，绝缘电阻合格后才可进行电缆交流耐压试验。

（3）现场安全

现场测试应由两人完成，一直操作一人值守，夹具稳妥可靠，地线接触良好，电缆尾端应该做好隔离防护措施，必要时安排人员看护，试验前应通知看护人员准备送电，并加强看护，如遇紧急时，按下控制电源急停按钮，试验结束后先关闭主机电源，关闭电源开关，对电缆充分放电。

问：电压到达目标后波动很大，是什么原因

答：波动超过10%，串联谐振装置会持续加压，到达目标电压后停止，电压波动跟电压等级和环境湿度有关系，湿度越大，电压跌落越多，电压越高，泄露电流越大，该装置可自动补偿，请您放心使用。

问：串联谐振找到谐振点之后立刻过压保护

答：检查励磁变压器的抽头电压，这种情况往往是励磁抽头选择过高，而试验电压过低，接近试验频率时就过电压保护，处理方式有多种，主要说一下常用的两种，其一，将控制电源的输出电压由35V修改至20V，其二，将励磁变压器抽头换到最小电压，通过这两种方式是完全可以解决过压保护的问题。

v1.0 可编辑可修改

1 工频耐压试验电压标准

额定

电压

(kV) 最高

工作

电压

(kV) 1min工频耐受电压有效值(kV)

油浸电力变压器 并联电抗器 电压互感器 断路器

电流互感器 干式电抗器 穿墙套管

隔离开关 干式电力

变压器 纯瓷和

纯瓷充油绝缘 固体有机

绝缘

出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修 出厂 交接

大修

3 20 17 20 17 25 23 25 23 25 25 25 25 25 23 25 25 10

6 25 21 25 21 30 27 30 27 30 30 30 30 30 27 32 32

20 17

(20) (17) (20) (17) (20) (18) (20) (18) (20) (20) (20) (20) (20) (18) (20) (20)

10 12 35 30 35 30 42 38 42 38 42 42 42 42 42 38 42 42

28 24

(28) (24) (28) (24) (28) (25) (28) (25) (28) (28) (28) (28) (28) (25) (28) (28)

15 18 45 38 45 38 55 50 55 50 55 55 55 55 55 50 57 57 38 32

20 24 55 47 55 47 65 59 65 59 65 65 65 65 65 59 68 68 50 43 v1.0 可编辑可修改

2 (55) (43) (50) (43)

35 85 72 85 72 95 85 95 85 95 95 95 95 95 85 100 100 70 60

66 150 128 150 128 155 140 155 140 155 155 155 155 155 140 155 155 - -

变压器交流耐压试验的原理及实验方法

交流耐压试验是考验被试品绝缘承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，交流耐压试验能真实有效地发现绝缘缺陷。

标签：绝缘；耐压；试验；谐振；变压器。

一 耐压试验的目的

工频交流耐压试验是考验被试品绝缘承受各种过电压能力的有效方法，对保证设备安全运行具有重要意义。交流耐压试验的电压、波形、频率和在被试品绝缘内部电压的分布，均符合在交流电压下运行时的实际情况，因此，能真实有效地发现绝缘缺陷。交流耐压试验是鉴定电力设备绝缘强度最有效和最直接的方法，电力设备在运行中，绝缘长期受着电场、温度和机械振动的作用会逐渐发生劣化，其中包括整体劣化和部分劣化，形成缺陷。

各种预防性试验方法，各有所长，均能分别发现一些缺陷，反应出绝缘的状况，但其他试验方法的试验电压往往都低于电力设备的工作电压，但交流耐压试验一般比运行电压高，因此通过试验已成为保证变压器安全运行的一个重要手段。

二 交流耐压试验装置原理

交流耐压试验装置也叫調频串联谐振耐压装置，谐振耐压装置是利用调谐电感与负荷电容使之产生工频串联谐振，以获得工频试验电压的串联谐振试验装置。串联谐振由隔离变压器、调频调压电源、激励变压器、电抗器和电容分压器组成。被试品的电容与电抗器构成串联谐振连接方式；分压器并联在被试品上，用于测量被试品上的谐振电压，并作过压保护信号；调频功率输出经激励变压器耦合给串联谐振回路，提供串联谐振的激励功率。

图中：E—变频电源、T—中间变压器、L—高压电抗器、C1、C2—分压电容器、V—电压监测单元、（M1、 M2、M3）—避雷器、CX—被试品

我们已知，在回路频率 f=1/2π√LC 时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的 Q 倍。Q 为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振， 再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源用较小的输出电压就可在试品 CX上产生较高的试验电压。
