电气设备交流耐压试验标准

直流耐压试验标准

直流耐压试验是一种常见的电器安全测试方法，用于检测电气设备的绝缘性能。以下是直流耐压试验的标准：

1. 国际电工委员会（IEC）标准：

- IEC 61010-1：通用安全要求的标准，适用于各种测量、控制和实验室设备。

- IEC 60950-1：信息技术设备的安全要求标准，适用于计算机和相关设备。

2. 国家标准：

- GB 5013.5：电力设备的安全规范标准，适用于各类电气设备。

- GB 60950.1-2002：信息技术设备安全要求标准。

- GB 4706.1：家用和类似用途电器的安全要求标准。

这些标准主要规定了直流耐压试验的测试电压、测试时间和测试结果的判定标准等内容。根据标准的要求进行直流耐压试验，能够确保电气设备的绝缘性能达到安全要求，防止电击等意外事故的发生。

电气设备交流耐压试验标准

电气设备交直流耐压试验标准

绝 缘 工 器 具 试 验 标 准

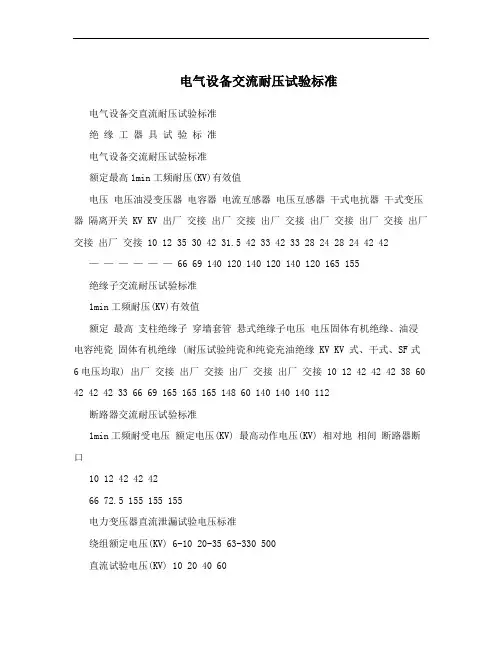

电气设备交流耐压试验标准

额定最高1min工频耐压(KV)有效值

电压 电压油浸变压器 电容器 电流互感器 电压互感器 干式电抗器 干式变压器 隔离开关 KV KV 出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂 交接 出厂

交接 出厂 交接 10 12 35 30 42 31.5 42 33 42 33 28 24 28 24 42 42

— — — — — — 66 69 140 120 140 120 140 120 165 155

绝缘子交流耐压试验标准

1min工频耐压(KV)有效值

额定 最高 支柱绝缘子 穿墙套管 悬式绝缘子电压 电压固体有机绝缘、油浸电容纯瓷 固体有机绝缘 (耐压试验纯瓷和纯瓷充油绝缘 KV KV 式、干式、SF式

6电压均取) 出厂 交接 出厂 交接 出厂 交接 出厂 交接 10 12 42 42 42 38 60

42 42 42 33 66 69 165 165 165 148 60 140 140 140 112

断路器交流耐压试验标准

1min工频耐受电压 额定电压(KV) 最高动作电压(KV) 相对地 相间 断路器断口

10 12 42 42 42

66 72.5 155 155 155

电力变压器直流泄漏试验电压标准

绕组额定电压(KV) 6-10 20-35 63-330 500

直流试验电压(KV) 10 20 40 60

交联聚乙烯电缆直流耐压试验电压标准

电缆额定电压(KV) 1.8/3 3.6/6 6/6 6/10 8.7/10 直流试验电压(KV) 11 18

25 25 37

安全工器具试验标准

验电器

序号 项目 周期 要 求 说 明

起动电压值不高于额定电压的40%，不低于额定电压的试验时接触电极应与1

/products_A.html

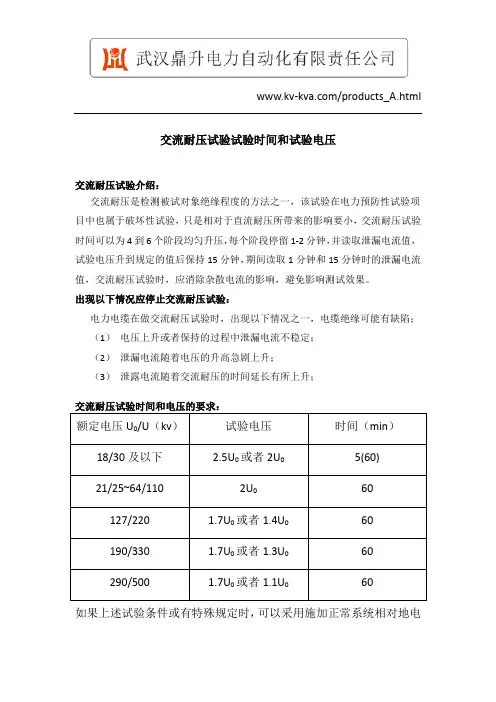

交流耐压试验试验时间和试验电压

交流耐压试验介绍：

交流耐压是检测被试对象绝缘程度的方法之一，该试验在电力预防性试验项目中也属于破坏性试验，只是相对于直流耐压所带来的影响要小，交流耐压试验时间可以为4到6个阶段均匀升压，每个阶段停留1-2分钟，并读取泄漏电流值，试验电压升到规定的值后保持15分钟，期间读取1分钟和15分钟时的泄漏电流值，交流耐压试验时，应消除杂散电流的影响，避免影响测试效果。

出现以下情况应停止交流耐压试验：

电力电缆在做交流耐压试验时，出现以下情况之一，电缆绝缘可能有缺陷；

（1） 电压上升或者保持的过程中泄漏电流不稳定；

（2） 泄漏电流随着电压的升高急剧上升；

（3） 泄露电流随着交流耐压的时间延长有所上升；

交流耐压试验时间和电压的要求：

额定电压U0/U（kv） 试验电压 时间（min）

18/30及以下 2.5U0或者2U0 5(60)

21/25~64/110 2U0 60

127/220 1.7U0或者1.4U0 60

190/330 1.7U0或者1.3U0 60

290/500 1.7U0或者1.1U0 60

如果上述试验条件或有特殊规定时，可以采用施加正常系统相对地电

/products_A.html

压24小时方法代替交流耐压试验。

注意：交流耐压试验过程中如果遇到无法显示高压泄露电流，可以采用外置高压毫安表，接线过程中注意安全保持安全距离。

一、试验注意事项

1.必须在被试设备的非破坏性试验都合格后才能进行此项试验，如果有缺陷(例如受潮)，应排除缺陷后进行。

2.被试设备的绝缘表面应擦干净。试验品放好后，用围栏围好。各相做耐压试验时，其他两相要连好接地。做试验需要2人操作，一人试验，一人监护，无关人员要撤离现场。

3.试验时，应控制升压速度，在1/3试验电压以前可以快一些，其后应以每秒钟3%的试验电压连续升到试验电压值。

4.试验前后应比较绝缘电阻、吸收比，不应有明显的变化。

5.应排除湿度、温度、表面脏污等影响。

二、操作规范

1.试验前应了解被试设备的非破坏性试验项目是否合格，一般应在所有非破坏试验项目全部做完，且合格以后才做交流耐压试验，若有缺陷或异常，应在排除缺陷(如受潮时要干燥)或异常后再进行试验。 2.试验现场应围好遮栏，挂好标志牌，并派专人监视。

3.试验前先检查耐压设备是否完好，调整保护球隙，是其放电电压为试验电压的105-110%，连续试验三次，无明显差别。并检查过流保护装置动作的可靠性。

4.根据试验接线图接好线后，应由专人检查，确认无误(包括引线对地距离、安全距离等)后方可准备加压。

5.加压前要检查调压器是否在“零位”，若在“零位”方可加压，而且要在高呼“加高压”后才能实施操作。

6.升压过程中应监视电压表及其他表计的变化，当升至倍额定试验电压时，读取被试设备的电容电流；当升至额定电压时，开始计算时间，1min时间到后缓慢降下电压。

7.对于升压速度，在1/3试验电压以下可以稍快一些，其后升压应均匀，约按每秒3%试验电压升压，或升至额定试验电压的时间为10～15s。

8.试验中若发现表针摆动或被试设备、试验设备发出异常响声、冒烟、冒火等，应立即降下电压，在高压侧挂上地线后，查明原因。 9.被试设备无明显规定者，一般耐压时间为1min，对绝缘棒等用具，耐压时间为5min，试验后应在挂上接地棒后触摸有关部位，应无发热现象。
