玻璃幕墙工程技术规范玻璃幕墙的抗风压与抗震设计标准

玻璃幕墙性能和检测要求1、玻璃幕墙的性能设计应根据建筑物的类别、高度、体型以及建筑物所在地的地理、气候、环境等条件进行。

2、玻璃幕墙的抗风压、气密、水密、保温、隔声等性能分级，应符合现行国家标准《建筑幕墙物理性能分级》GB/T 15225的规定。

3、幕墙抗风压性能应满足在风荷载标准值作用下，其变形不超过规定值，并且不发生任何损坏。

4、有采暖、通风、空气调节要求时，玻璃幕墙的气密性能不应低于3级。

5、玻璃幕墙的水密性能可按下列方法设计：（1）受热带风暴和台风袭击的地区，水密性设计取值可按下式计算，且固定部分取值不宜小于1000Pa；（2）其他地区，水密性可按第1款计算值的75％进行设计，且固定部分取值不宜低于700Pa；（3）可开启部分水密性等级宜与固定部分相同。

6、玻璃幕墙平面内变形性能，非抗震设计时，应按主体结构弹性层间位移角限值进行设计；抗震设计时，应按主体结构弹性层间位移角限值的3倍进行设计。

玻璃与铝框的配合尺寸尚应符合本规范第9.5.2条和9.5.3条的要求。

7、有保温要求的玻璃幕墙应采用中空玻璃，必要时采用隔热铝合金型材；有隔热要求的玻璃幕墙宜设计适宜的遮阳装置或采用遮阳型玻璃。

8、玻璃幕墙的隔声性能设计应根据建筑物的使用功能和环境条件进行。

9、玻璃幕墙应采用反射比不大于0.30的幕墙玻璃，对有采光功能要求的玻璃幕墙，其采光折减系数不宜低于0.20。

10、玻璃幕墙性能检测项目，应包括抗风压性能、气密性能和水密性能，必要时可增加平面内变形性能及其他性能检测。

11、玻璃幕墙的性能检测，应由国家认可的检测机构实施。

检测试件的材质、构造、安装施工方法应与实际工程相同。

12、幕墙性能检测中，由于安装缺陷使某项性能未达到规定要求时，允许在改进安装工艺、修补缺陷后重新检测。

检测报告中应叙述改进的内容，幕墙工程施工时应按改进后的安装工艺实施；由于设计或材料缺陷导致幕墙性能检测未达到规定值域时，应停止检测，修改设计或更换材料后，重新制作试件，另行检测。

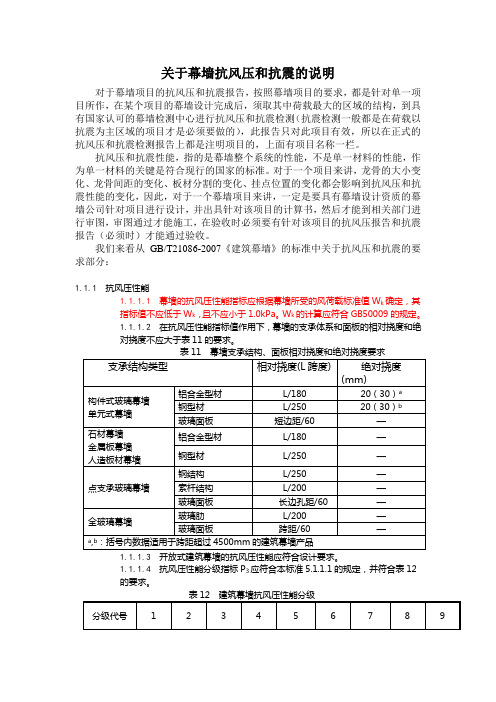

关于幕墙抗风压和抗震的说明对于幕墙项目的抗风压和抗震报告，按照幕墙项目的要求，都是针对单一项目所作，在某个项目的幕墙设计完成后，须取其中荷载最大的区域的结构，到具有国家认可的幕墙检测中心进行抗风压和抗震检测（抗震检测一般都是在荷载以抗震为主区域的项目才是必须要做的），此报告只对此项目有效，所以在正式的抗风压和抗震检测报告上都是注明项目的，上面有项目名称一栏。

抗风压和抗震性能，指的是幕墙整个系统的性能，不是单一材料的性能，作为单一材料的关键是符合现行的国家的标准。

对于一个项目来讲，龙骨的大小变化、龙骨间距的变化、板材分割的变化、挂点位置的变化都会影响到抗风压和抗震性能的变化，因此，对于一个幕墙项目来讲，一定是要具有幕墙设计资质的幕墙公司针对项目进行设计，并出具针对该项目的计算书，然后才能到相关部门进行审图，审图通过才能施工，在验收时必须要有针对该项目的抗风压报告和抗震报告（必须时）才能通过验收。

我们来看从GB/T21086-2007《建筑幕墙》的标准中关于抗风压和抗震的要求部分：1.1.1 抗风压性能1.1.1.1 幕墙的抗风压性能指标应根据幕墙所受的风荷载标准值W k 确定，其指标值不应低于W k ，且不应小于1.0kPa 。

W k 的计算应符合GB50009的规定。

1.1.1.2 在抗风压性能指标值作用下，幕墙的支承体系和面板的相对挠度和绝对挠度不应大于表11的要求。

1.1.1.3 开放式建筑幕墙的抗风压性能应符合设计要求。

1.1.1.4 抗风压性能分级指标P 3应符合本标准5.1.1.1的规定，并符合表12的要求。

1.1.1.5 抗震性能应满足GB50011的要求。

1.1.1.6 平面内变形性能a）建筑幕墙平面内变形性能以建筑幕墙层间位移角为性能指标。

在非抗震设计时，指标值应不小于主体结构弹性层间位移角控制值；在抗震设计时，指标值应不小于主体结构弹性层间位移角控制值的3倍。

主体结构楼层最大弹性层间位移角控制值可按表20的规定执行。

玻璃幕墙工程技术规范行业1. 引言玻璃幕墙工程是现代建筑中常见的一种外墙装饰方式，它不仅能够提供建筑外观美观，还具有隔热、隔音、抗风等功能。

为了确保玻璃幕墙工程的质量和安全，需要制定一套技术规范来指导各个工程环节的操作。

本文档旨在介绍玻璃幕墙工程技术规范的内容和要求。

2. 设计与选材2.1 设计要求•玻璃幕墙的设计要满足建筑的功能需求和美观要求。

•设计应符合国家相关标准和规范，考虑建筑的耐候性、抗震性、隔热性等因素。

•设计需要考虑玻璃的尺寸、厚度、类型等因素，以保证幕墙的稳定性和安全性。

2.2 选材要求•玻璃的选择要符合国家相关标准和规范，具有良好的透光性和抗风压能力。

•金属材料的选择要考虑其耐腐蚀性、强度和可焊接性。

•密封材料应具有耐候性、耐老化性和耐腐蚀性。

3. 施工与安装3.1 施工要求•施工前应制定详细的施工方案，包括施工工艺、施工顺序、材料使用等内容。

•施工人员应具备相关工程技术资格，熟悉施工要求和操作规程。

•施工现场应保持整洁，施工材料应符合相关标准，确保施工质量。

3.2 安装要求•玻璃的安装要求严格控制偏斜度和变形，确保安装稳定性和密封性。

•金属材料的焊接和连接要符合相关标准，确保连接牢固和结构稳定。

•密封材料的使用要符合相关标准，保证密封性能和耐候性。

4. 检验与验收4.1 检验要求•在施工过程中，应进行各个环节的质量检验，包括玻璃、金属材料和密封材料的检验。

•检验内容包括外观质量、尺寸精度、耐候性、抗风压性能等。

4.2 验收要求•施工完成后，应进行玻璃幕墙工程的总体验收。

•验收内容包括施工质量、外观质量、安全性能等。

•如发现问题或存在质量缺陷，需及时整改。

5. 维护与保养5.1 维护要求•玻璃幕墙工程应建立健全的维护管理制度，定期进行维护工作。

•维护内容包括清洗玻璃、检查密封材料、修复破损部位等。

•维护工作应由专业人员进行，确保工作质量和安全性能。

5.2 保养要求•玻璃幕墙工程应定期进行保养，延长使用寿命。

玻璃幕墙工程设计规范及施工要求玻璃幕墙是现代建筑中常见的外立面装饰材料之一，其具有美观、透光性好等特点，被广泛应用于各类建筑项目中。

为了确保玻璃幕墙工程的设计和施工质量，需要遵守一系列的设计规范和施工要求。

本文将就玻璃幕墙工程的相关内容进行论述，以期达到规范施工和确保建筑安全的目的。

一、设计规范1. 材料选取在玻璃幕墙工程的设计中，应根据建筑的功能、环境和使用要求选择适合的玻璃和辅助材料。

一般情况下，建筑外墙玻璃采用钢化玻璃，并应符合国家相关标准。

2. 玻璃类型根据实际需要，玻璃幕墙工程可选用单层玻璃、中空玻璃、夹层玻璃等不同类型的玻璃。

设计应根据建筑结构和环境要求进行合理选择。

3. 结构设计玻璃幕墙的结构设计应考虑抗风压、承重能力以及抗震性能等因素。

设计师应确保玻璃幕墙结构满足国家相关规范的要求，并具备足够的安全性和稳定性。

4. 安全要求玻璃幕墙设计中必须重视安全性，特别是在高层建筑中。

设计师应根据国家相关规范和建筑要求，在设计中采取必要的安全措施，如防坠安全设施、防护措施等，以确保幕墙系统的安全性。

二、施工要求1. 幕墙安装玻璃幕墙的安装应由具备相应资质的专业施工队伍进行，施工人员应具备相关经验和技能。

在施工过程中需严格按照设计图纸和相关规范进行安装，保证幕墙的平整度和垂直度。

2. 玻璃安装玻璃幕墙的玻璃安装应采用专业的安装工具和固定系统。

玻璃安装时需注意保护玻璃表面，避免划伤和损坏。

安装时应严格控制各个玻璃板之间的缝隙，确保安装的整体质量。

3. 密封处理玻璃幕墙安装完成后，需进行密封处理以确保幕墙的耐水性和抗风能力。

施工人员应使用合适的密封材料进行密封，并确保密封处的牢固性和完整性。

4. 检验验收玻璃幕墙施工完成后，应进行相应的检验验收工作。

施工单位和建设方需组织相关专业人员对幕墙进行全面检查，确保符合设计要求和相关规范。

同时，还应对幕墙进行功能性能测试，确保幕墙的安全可靠性。

结语玻璃幕墙工程的设计规范和施工要求是确保幕墙工程质量的重要保证。

建筑工程中玻璃幕墙施工技术规程一、前言玻璃幕墙作为建筑外立面的重要构件，其施工质量直接关系到建筑的安全、美观及使用寿命。

本文以玻璃幕墙施工为主要内容，详细介绍玻璃幕墙施工的技术规程。

二、材料准备1. 玻璃板玻璃板应符合国家标准《建筑用玻璃》的要求，其厚度应根据建筑高度、风压、抗震等因素进行计算确定。

2. 铝型材铝型材应选用具有一定抗风压能力的高强度铝合金材料，其型号和规格应符合设计要求。

3. 密封胶密封胶应选用具有一定的弹性、耐候性和耐化学腐蚀性能的硅酮密封胶或聚氨酯密封胶。

4. 五金件五金件应选用质量可靠、强度高的不锈钢材料，其型号和规格应符合设计要求。

三、施工前准备1. 施工方案编制施工方案应根据设计图纸和施工现场实际情况进行编制，施工方案应明确施工顺序、施工要求及安全措施等内容。

2. 施工人员培训施工人员应经过专业培训，熟悉施工工艺和安全操作规程，持证上岗并参加安全教育培训。

3. 安全措施施工现场应设置安全防护措施，如悬挂安全网、设置安全警示标志等。

四、施工过程1. 玻璃安装(1) 玻璃板应放置于平整的支撑架上，边缘应与支撑架平行。

(2) 在玻璃板的四周涂抹密封胶，然后将玻璃板放入预留的空间中，使其完全贴合密封胶。

(3) 在玻璃板边缘上安装铝型材，用五金件将铝型材与支撑架连接起来。

(4) 在玻璃板与铝型材之间涂抹密封胶，并用密封胶将铝型材与玻璃板紧密粘合。

2. 铝型材安装(1) 铝型材应根据设计要求进行切割，并在切割边缘涂抹防锈漆。

(2) 铝型材应按照设计图纸要求进行安装，连接处应采用角码连接或螺栓连接。

(3) 铝型材与支撑架的连接处应涂抹密封胶，以保证密封性。

3. 密封胶填充(1) 在玻璃板与铝型材之间、铝型材与支撑架之间填充密封胶，以保证密封性。

(2) 密封胶应填充整齐、充实、不漏缝，填充后应平整光滑。

4. 清洁验收(1) 施工完毕后，应对玻璃幕墙进行清洁，确保表面干净、无污渍、无损伤。

玻璃产品的技术性能参数及设计玻璃抗风压及地震力设计（引自《玻璃幕墙工程技术规范》JGJ102-2003） <一> 有框玻璃幕墙玻璃设计a) 有框玻璃幕墙单片玻璃的厚度不应小于6mm ，夹层玻璃的单片厚度不宜小于5mm ；夹层玻璃和中空玻璃的单片玻璃厚度相差不宜大于3mm 。

b) 单片玻璃在垂直于玻璃幕墙平面的风荷载和地震力作用下，玻璃截面最大应力应符合下列规定： i. 最大应力标准值可按照下列公式计算：1.ησ226t a mw k wk= 2.ησ226t a mq EK EK=3. 44Et a w k =θ或44)6.0(Eta q w EK k +=θ 式中：表2：折减系数ηc) 单片玻璃的刚度和跨中挠度应符合以下规定：1. 单片玻璃的刚度D ，按照：)1(1223v Et D -=计算。

2. 玻璃跨中挠度u 可按照下式计算：ημDa w u k 4=3. 在风荷载标准值作用下，四边支撑玻璃的最大挠度u 不宜大于其短边尺寸的1/60d ） 夹层玻璃可按照下列规定进行计算：1. 作用于夹层玻璃上的风荷载和地震作用可按下列公式分配到两片玻璃上：3231311t t t w w kk +=（1）3231322t t t w w kk +=（2）3231311t t t q q Ek EK +=（3）3231322t t t q q EkEK +=（4）2. 两片玻璃可各自按照第1，2条的规定分别进行单片玻璃的应力计算；3. 夹层玻璃的挠度可按照第1，3条的规定进行计算，但在计算刚度D 时，应采用等效厚度t et e 可按照下式计算：32313t t t e +=（5）其中：t 1,t 2分别为各单片玻璃的厚度（mm ）e) 中空玻璃可按照下列规定进行计算1． 作用于中空玻璃上的风荷载标准值可按下列公式分配到两片玻璃上：i. 直接承受风荷载作用的单片玻璃：32313111.1t t t W W k k +=（1.5-1）ii.不直接承受风荷载作用的单片玻璃：32313221.1t t t W W k k +=（1.5-2）2. 作用于中空玻璃上的地震作用标准值，可根据各单片玻璃的自重计算。

玻璃幕墙技术标准一、引言在建筑设计和建造过程中，为了满足不同的建筑需求和风格，玻璃幕墙逐渐被广泛应用。

作为现代建筑中重要的功能和元素之一，玻璃幕墙不仅能够提供外部环境与室内空间的视觉连接，还能够提升建筑整体的美观性和舒适性。

为了规范和提高玻璃幕墙的设计和施工质量，制定本技术标准。

二、设计要求1.根据建筑的功能和外观风格，合理确定玻璃幕墙的类型和形式；2.玻璃幕墙应考虑到建筑的使用、维护和管理等方面的需求；3.在设计过程中，应考虑到玻璃幕墙的安全性、节能性和环保性；4.对于大型玻璃幕墙项目，应进行模型实验和风洞试验，以验证设计的合理性。

三、施工要求1.施工单位应具备相关的资质和经验，施工人员应持有相应的专业证书；2.在施工前，应制定详细的施工方案和施工进度，并进行现场交底；3.施工过程中，应严格按照施工方案进行施工，确保施工质量；4.施工前和施工中应进行必要的检测和测试，确保施工质量符合要求；5.施工结束后，应进行验收，并开展相关的技术培训和资料移交。

四、材料选用1.玻璃的选材应符合国家相关标准，具有优良的透光性和强度；2.硅酮结构胶应符合国家相关标准，具有良好的黏结和耐候性；3.金属材料应具有防腐、耐用和美观的特性；4.密封胶条应具有耐高温、抗老化和良好的密封性能。

五、质量要求1.玻璃幕墙应具有良好的平整度和垂直度，表面应光洁、无瑕疵；2.玻璃幕墙的安装、连接和固定应牢固可靠，不得出现松动和开裂；3.玻璃幕墙的密封性能应良好，不得有漏水和漏风现象；4.玻璃幕墙的维护和保养应方便快捷，不得给使用和维护带来困扰。

六、安全要求1.玻璃幕墙的设计和施工应符合国家相关安全标准和规范；2.玻璃幕墙应具有一定的抗风压和抗震能力；3.玻璃幕墙的结构和材料应具有一定的防火性能；4.玻璃幕墙的安全设备应配备齐全，符合国家相关安全要求。

七、附则1.对于在使用过程中出现的问题和质量缺陷，应及时进行整改和修复，并追究相关责任；2.对于不同类型和规模的玻璃幕墙项目，可以根据实际情况和需要，进行相应的技术调整和变更。

jgj113-2015 建筑玻璃应用技术规程
《JGJ113-2015 建筑玻璃应用技术规程》是由中国建筑标准设计研究院编制的国家标准，于2015年发布实施。

该技术规程主要针对建筑领域中对玻璃材料的使用进行规范。

规程的主要内容包括以下几个方面：
1. 玻璃材料的分类和性能要求：规定了玻璃材料的分类和常见属性要求，包括抗风压、抗震、隔热、隔声等性能指标。

2. 玻璃制品的安全及施工要求：规定了玻璃制品的安全性要求，包括碎裂特性、抗冲击性能、防火性能等。

同时还对玻璃制品的安装施工进行了规范，包括安全防护、密封胶的选择和施工要求等。

3. 玻璃幕墙的设计与施工要求：规定了玻璃幕墙设计和施工中的各项要求，包括构造设计、玻璃板材的选择和固定方式、玻璃幕墙的水密性、气密性和防风性能等。

4. 玻璃深加工产品的使用要求：针对玻璃深加工产品，如玻璃隔断、玻璃瓦等，规定了使用要求，包括表面质量、尺寸允许偏差、安装要求等。

5. 玻璃露台、阳光房和雨棚的设计与施工要求：规定了玻璃露台、阳光房和雨棚的设计和施工要求，包括安全性要求、选材和施工方法等。

该技术规程通过规范玻璃材料的选择、设计和施工等方面的要求，旨在保障建筑玻璃在使用过程中的安全性和性能。

是建筑行业中普遍遵循的技术规范之一。

四、幕墙性能设计指标幕墙的物理性能等级是依据GB/T15225按照建筑物所在的地区的地理、气候条件、建筑物高度、体型和环境以及建筑物的重要性等选定的，其分级符合国家现行规范《建筑幕墙》GB/T21086-2007的规定。

1、抗风压性能按GB/T21086-2007的规定，建筑幕墙抗风压性能分级表中P 3为风荷载标准值，其含义是在P 3作用下，幕墙主要受力杆件的相对挠度值不应大于L/180（L —杆件长度），其绝对挠度值应在20mm 以下。

在幕墙主要受力杆件的设计计算中，还需考虑与风压标准值对应的设计值，并考虑与地震（温度）等作用的组合，在这些组合作用下，幕墙主要受力杆件的最大应力不得大于材料的设计强度值。

所以，确定幕墙风压变形指标的关键数值是风荷载标准值。

根据《玻璃幕墙工程技术规范》JGJ102及《建筑结构荷载规范》GB50009。

计算得风荷载标准值为1.175 KN/m2。

本工程幕墙风压变形性能等级为1级 2、水密性能幕墙的雨水渗透性能系指建筑幕墙在风雨同时作用下，阻止雨水透过的性能。

建筑幕墙水密性能分级表玻璃幕墙的水密性关系到幕墙的使用功能和寿命。

水密性能要求与建筑物的重要性、使用功能以及所在地的气候条件有关。

《玻璃幕墙工程技术规范》JGJ102-2003 规定了玻璃幕墙的水密性能设计值 的计算方法：可开启部分水密性等级与固定部分相同。

P=1000*Uz*Us*W0式中：P---水密性设计取值（Pa ） W0 ---基本风压，取0.45（kN/m2 ） Uz ---风压高度变化系数，取2.09 Us ---体型系数，取1.2根据上式计算结果，固定部分P=1128 Pa ；对应可开启部分P=560Pa本幕墙的雨水渗透性能设计为：3级。

3、气密性能气密性能指标应符合GB50176、GB50189、JGJ132、JGJ134、JGJ26的有关规定，并满足节能标准和规范的要求。

建筑幕墙开启部分气密性能分级表建筑幕墙整体气密性能分级表本幕墙的空气渗透性能设计为：3级。

幕墙规范规程标准最新幕墙规范规程标准是建筑领域中非常重要的一部分，它确保了幕墙工程的安全性、耐久性和功能性。

随着技术的发展和建筑业的不断进步，幕墙规范规程标准也在不断更新。

以下是最新的幕墙规范规程标准概述：开头：幕墙工程作为现代建筑的重要组成部分，其规范和标准对于确保工程质量、保障人员安全以及提升建筑性能具有至关重要的作用。

随着新材料、新技术的不断涌现，幕墙规范规程标准也在不断地更新和完善。

主体内容：1. 材料选择标准：幕墙材料的选择应遵循环保、节能的原则，同时满足强度、耐久性等性能要求。

新型材料如玻璃纤维增强塑料（GFRP）、高性能玻璃等被广泛应用于现代幕墙设计中。

2. 结构设计规范：幕墙的结构设计应符合最新的力学性能要求，确保在各种气候条件下的稳定性和安全性。

设计时应考虑风压、地震、温度变化等因素对幕墙结构的影响。

3. 施工工艺规程：施工过程中应遵循严格的工艺规程，确保施工质量。

包括但不限于幕墙的安装、密封、连接等各个环节。

4. 安全性能标准：幕墙的安全性能是规范中的重点，包括抗风压性能、抗震性能、防火性能等。

所有幕墙工程必须通过严格的安全性能测试。

5. 维护与检测规范：幕墙工程完成后，应定期进行维护和检测，以确保其长期稳定运行。

包括清洁、检查、维修等环节。

6. 环境适应性要求：幕墙设计应考虑其在不同环境条件下的适应性，如抗紫外线、抗腐蚀等性能。

7. 节能与环保标准：幕墙应采用节能材料，设计时应考虑其对建筑整体能耗的影响，以实现绿色建筑的目标。

结尾：随着建筑科技的不断进步，幕墙规范规程标准也在不断更新。

建筑从业者和设计人员应密切关注最新规范，确保其工程符合最新的行业标准。

同时，通过不断的技术创新和实践，推动幕墙工程向更加安全、高效、环保的方向发展。
