建筑门窗幕墙抗风压变形检测

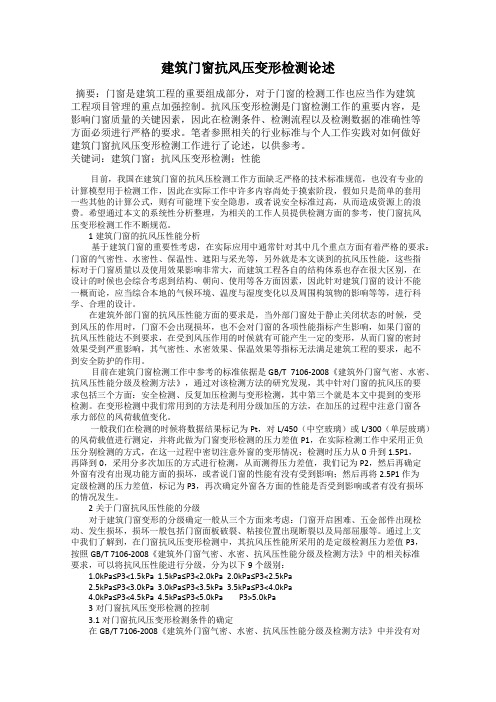

建筑门窗抗风压变形检测论述摘要：门窗是建筑工程的重要组成部分，对于门窗的检测工作也应当作为建筑工程项目管理的重点加强控制。

抗风压变形检测是门窗检测工作的重要内容，是影响门窗质量的关键因素，因此在检测条件、检测流程以及检测数据的准确性等方面必须进行严格的要求。

笔者参照相关的行业标准与个人工作实践对如何做好建筑门窗抗风压变形检测工作进行了论述，以供参考。

关键词：建筑门窗；抗风压变形检测；性能目前，我国在建筑门窗的抗风压检测工作方面缺乏严格的技术标准规范，也没有专业的计算模型用于检测工作，因此在实际工作中许多内容尚处于摸索阶段，假如只是简单的套用一些其他的计算公式，则有可能埋下安全隐患，或者说安全标准过高，从而造成资源上的浪费。

希望通过本文的系统性分析整理，为相关的工作人员提供检测方面的参考，使门窗抗风压变形检测工作不断规范。

1建筑门窗的抗风压性能分析基于建筑门窗的重要性考虑，在实际应用中通常针对其中几个重点方面有着严格的要求：门窗的气密性、水密性、保温性、遮阳与采光等，另外就是本文谈到的抗风压性能，这些指标对于门窗质量以及使用效果影响非常大，而建筑工程各自的结构体系也存在很大区别，在设计的时候也会综合考虑到结构、朝向、使用等各方面因素，因此针对建筑门窗的设计不能一概而论，应当综合本地的气候环境、温度与湿度变化以及周围构筑物的影响等等，进行科学、合理的设计。

在建筑外部门窗的抗风压性能方面的要求是，当外部门窗处于静止关闭状态的时候，受到风压的作用时，门窗不会出现损坏，也不会对门窗的各项性能指标产生影响，如果门窗的抗风压性能达不到要求，在受到风压作用的时候就有可能产生一定的变形，从而门窗的密封效果受到严重影响，其气密性、水密效果、保温效果等指标无法满足建筑工程的要求，起不到安全防护的作用。

目前在建筑门窗检测工作中参考的标准依据是GB/T 7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》，通过对该检测方法的研究发现，其中针对门窗的抗风压的要求包括三个方面：安全检测、反复加压检测与变形检测，其中第三个就是本文中提到的变形检测。

幕墙、门窗的四性检测“幕墙的四性试验”是是什么; 四性试验指风压变形性能、空气渗透性能、雨水渗透性能和平面内变形性能!1.玻璃幕墙抗风压性能检测:指幕墙在与其垂直的风荷载作用下,保持正常使用功能、不发生任何损坏的能力。

.玻璃幕墙气密性能检测:指在风压作用下,其开启部分为关闭状况时,阻止空气透过幕墙的性能...”一般三性试验（水密、气密、抗风压）做三樘，保温做一樘。

标准三性试验GBT7106―2008，保温试验GBT8484―2008建筑外窗物理三性检测的标准。

即：“（GB/T7106-2008）《建筑外窗抗风压性能及其检测方法》”、“（GB/T7107-2008）《建筑外窗我们这儿已要求五性了，除了原来的三性还加了遮阳系数和可见光透射比，对于我们这个地区这个要求有点牵强，我们这儿已要求五性了，除了原来的三性还加了遮阳系数和可见光透射比，对于我们这个地区这个要求有点牵强，一、检测目的幕墙组件进场时，按照相关规范及文件要求对其结构单元进行气密性能、水密性能、抗风压性能及平面变形性能检测，掌握其质量状况，为施工及验收提供依据。

二、检测依据1、检测合同；2、设计图纸；3、《建筑幕墙》（GB/T 21086-2007）4、《建筑幕墙气密、水密、抗风压性能分级及检测方法》（GB/T 15227-2007）5、《建筑幕墙层间变形性能分级及检测方法》（GB/T 18256-2015）6、其他相关资料及文件。

三、检测设备MQW609型建筑幕墙检测设备（尺寸：8500mm×2500mm×12000mm）1、风压测试范围：-10kPa～10kPa测量精度：0.5%，全量程精度不低于2%;动风压波动范围：±2500Pa2、空气流量测试范围：0～1500m3/h 精度：1.5%3、淋水量测试范围：400～40000L/h (3～5L/m2.min) 精度：2.5级4、面法线位移测试范围：0～50mm ,精度：0.01mm5、平面变形检测:测控范围：±120mm,精度：±0.01mm6、设备消耗功率:1～30kW四、抽样方法相同设计、材料、工艺和施工条件的幕墙工程500～1000m2应划分为一个检测批，不足500m2也应划分为一个检验批。

门窗抗风压检测方法
门窗的抗风压检测方法一般有以下几种：
1. 静态气压试验：将门窗安装在密闭的测试装置中，施加一定的正、负压力，检测门窗是否有漏风或变形。

通过记录压力变化和密封性能来评估门窗的抗风压能力。

2. 全尺寸模型试验：在实验室中制作门窗的全尺寸模型，使用专门的风洞设备产生一定强度的风，观察门窗的变形情况，通过测量门窗的变形和加力点的位移来评估其抗风压能力。

3. 数值模拟分析：通过计算流体力学（CFD）软件对门窗的结构进行建模和模拟，模拟不同风速下的风力作用，评估门窗在不同风压下的应力分布和变形情况，判断其抗风压能力。

4. 实际安装现场测试：在门窗实际安装的建筑现场对抗风压性能进行测试，通过使用风速仪等设备测量风压和风速，观察门窗的变形情况，评估其抗风压能力。

综上所述，通过静态气压试验、全尺寸模型试验、数值模拟分析以及实际安装现场测试等方法，可以对门窗的抗风压能力进行评估和检测。

这些方法可以根据实际情况选择合适的方式进行检测，以保证门窗在强风环境下的安全性和可靠性。

《建筑外门窗气密水密抗风压性能分级及检测方法》建筑外门窗的气密、水密和抗风压性能是建筑物保持室内温度稳定、节能减排并保证室内舒适度的重要因素。

为了保证门窗的性能，国家标准GB/T7106-2024《建筑工程门、窗、幕墙气密性能检测方法》和GB/T7107-2024《建筑工程门、窗、幕墙水密性能检测方法》规定了门窗的气密和水密性能的检测方法。

首先，对于门窗的气密性能分级及检测方法，根据不同的气密性能等级，可分为A1、A2、B1、B2和C级。

其中，A1级是最高级别，C级是最低级别。

气密性能的检测方法是通过静压差法进行测试。

测试过程中，首先在门窗内外两侧施加相同的静压差，然后通过测定两侧气密性能的差异来评估门窗的气密性能。

根据持续时间和测定压差的变化来确定门窗的气密性能等级。

其次，对于门窗的水密性能分级及检测方法，根据不同的水密性能等级，可分为E、A3、A2、A1和C级。

其中，E级是最高级别，C级是最低级别。

水密性能的检测方法是通过水喷淋法进行测试。

测试过程中，首先在门窗外侧注水，然后观察门窗内侧是否渗水来评估门窗的水密性能。

根据持续时间和渗水量的变化来确定门窗的水密性能等级。

最后，对于门窗的抗风压性能分级及检测方法，根据不同的抗风压性能等级，可分为P1、P2、P3、P4和P5级。

其中，P1级是最高级别，P5级是最低级别。

抗风压性能的检测方法是通过风洞实验进行测试。

测试过程中，将门窗样品固定在风洞中，施加不同风速的风力，然后观察门窗是否变形、漏风等来评估门窗的抗风压性能。

根据变形程度和漏风量的变化来确定门窗的抗风压性能等级。

总之，建筑外门窗的气密、水密和抗风压性能对于保证建筑物的节能性和舒适度非常重要。

通过严格按照国家标准进行检测，可以评估门窗的性能等级，从而确保门窗的质量，提高建筑物的能效和舒适性。

精心整理建筑门窗幕墙检测方案根据GB/T21086-2008《建筑幕墙》、GB50210-2001《建筑装饰装修工程质量验收规范》、GB50411-2007《建筑节能工程质量验收规范》的要求，必须对建筑幕墙进行以下项目的第三方检测：1、2345占试件总面积的比例与工程实际接近。

6、施工方应提前对隐框玻璃幕墙的副框进行粘接，确保样件实验室安装时结构胶能干透。

7、送检样件的立柱、横梁、粘接好副框的玻璃等各组件准备到位后，在工程监理的见证下，送检测室进行安装，安装应符合设计要求，保证安装方向和受力状况与工程实际相符。

检测完毕以后，进行试件撤卸。

8、同一工程、同一施工单位、同一种类的建筑幕墙取样一组，本实验室可检测样件规格范围（2米≤宽≤5米；2米≤高≤8米）。

912（1）（2）300m m ×300mm米；硅酮结构胶3支；与实验结构胶组成基本相同的浅色或半透明密封胶一支（对比胶）。

本项参数检测周期需要28天。

（3）硅酮结构胶现场剥离，工程制作中副框与玻璃用结构胶粘接干透后，现场进行剥离试验。

本项参数检测周期需要2天。

3、钢型材复检玻璃（石材）幕墙用受力杆件的钢型材（热镀锌槽钢、角钢、方管等）：力学性能（抗拉强度、屈服强度、断后伸长率）、镀锌层厚度及均匀性检测。

要求同一厂家、规格、批次的材料复检一组。

每组试样取一根，长度400mm。

本项参数检测周期需要8天。

4、铝合金型材复检5天。

5×25mm6（H10×H+（例7要求同一厂家、规格、批次的材料复检一组。

送检样品为工程用石材，尺寸50mm ×30mm×(工程实际用材厚度)mm，数量30块,AB组分胶各0.5公斤。

本项参数检测周期需要8天。

8、玻璃幕墙节能检测（1）中空玻璃露点，要求同一厂家、规格、批次的材料复检一组，样品为工程实际用中空玻璃尺寸最接近510mm×360mm的15片，或在同一工艺下制作的规格510mm×360mm中空玻璃15片。

建筑幕墙工程验收标准防水性能与风压抗性检测建筑幕墙工程作为建筑外墙的一种装饰性和保护性结构体系，具有波浪之美和耐久性。

在幕墙施工中，防水性能和风压抗性是两个关键指标，对于确保建筑幕墙的功能和安全具有重要意义。

因此，对建筑幕墙工程的防水性能和风压抗性进行有效的检测和验收显得尤为重要。

一、防水性能检测建筑幕墙工程的防水性能直接影响到建筑结构及内部设备的安全。

防水性能检测旨在验证幕墙系统的密封性能以及抵御雨水侵入的能力。

以下是常用的防水性能检测方法之一：1.水压测试：根据相关标准，将幕墙系统暴露在高压水柱下，通过观察幕墙表面是否出现渗漏现象来评估其防水性能。

测试时应逐层进行，从外到内依次进行检测。

2.冲击测试：通过模拟极端天气条件下的雨水冲击，检测幕墙系统是否能够有效地防止雨水侵入。

测试中可使用高压水泵产生冲击力，观察幕墙系统是否有渗漏或其他破损情况。

3.渗透测试：将水柱或水流喷洒在幕墙表面上，通过观察水柱是否在一定时间内穿过幕墙系统，来评估幕墙的防水性能。

二、风压抗性检测建筑幕墙工程的风压抗性能是指其在强风作用下的稳定性和安全性。

风压抗性检测的目的是评估幕墙系统在风力作用下是否能够保持稳定，并具备足够的抵抗能力。

以下是常用的风压抗性检测方法之一：1.风洞试验：利用风洞设备，模拟不同风速及风向的风场环境，对幕墙进行风压抗性测试。

风洞试验可以模拟真实环境下的风力情况，通过测量幕墙受力情况，评估其抗风性能。

2.数值模拟：通过计算机仿真软件对幕墙系统在不同风速和风向下的应力和位移进行模拟，评估幕墙的风压抗性能。

数值模拟方法可以更加精确地预测幕墙在不同条件下的受力状况，为幕墙设计和改进提供依据。

3.现场观察与测量：在实际施工中，可以通过观察幕墙的变形和破坏情况，结合现场测量数据来初步评估幕墙的风压抗性能。

这种方法适用于简化建筑幕墙工程的风压抗性检测。

综上所述，建筑幕墙工程验收标准中的防水性能和风压抗性检测是确保工程质量和安全的重要环节。

玻璃幕墙工程技术规范中幕墙的抗风压性能测试与评估要求玻璃幕墙作为一种现代化建筑外墙装饰材料，广泛应用于商业、办公、住宅等领域。

在幕墙的设计和施工中，抗风压性能是一个非常重要的考虑因素。

本文旨在探讨玻璃幕墙工程技术规范中幕墙的抗风压性能测试与评估要求。

1. 试验标准与方法在玻璃幕墙工程技术规范中，抗风压性能的测试与评估应符合相关国家或行业标准。

常用的试验标准包括GB/T 7106-2008《建筑幕墙风荷载试验方法》等。

通过风洞试验、计算分析和实测等方法，对幕墙结构进行全面的抗风压性能测试与评估。

2. 抗风压性能试验内容根据玻璃幕墙的不同类型和规模，抗风压性能试验内容可涵盖静力试验、风洞模型试验和实测数据分析等方面。

2.1 静力试验静力试验是对幕墙构件及幕墙结构在受风作用下的稳定性进行评估的一种常用手段。

通过在试验室中对幕墙进行物理试验，测定幕墙结构在不同风压下的变形、应力和破坏承载力等参数。

2.2 风洞模型试验风洞模型试验是通过对幕墙结构的缩比模型进行风洞试验，模拟真实的风力环境，用于评估幕墙在不同风压下的抗风稳定性能。

风洞模型试验可以模拟不同方向和速度的风载，评估幕墙的整体和局部破坏形态。

2.3 实测数据分析通过对现场已建成的幕墙进行实测，获取风压力系数、变形和应力等数据。

通过对实测数据的分析和比对，可以评估幕墙结构的抗风压性能。

3. 抗风压性能评估根据试验数据和实测结果，对幕墙的抗风压性能进行评估。

评估主要包括以下几个方面：3.1 幕墙结构的破坏形态根据试验结果和实测数据，评估幕墙在不同风压下的破坏形态，包括幕墙结构的破坏位置、断裂情况和变形程度等。

3.2 幕墙结构的承载能力通过试验数据和计算分析，评估幕墙结构在不同风压下的破坏承载力。

确定幕墙结构的极限状态风压和设计风压。

3.3 幕墙结构的变形性能根据试验数据和实测结果，评估幕墙在受风作用下的变形性能。

包括幕墙结构的最大变形量、变形曲线和变形稳定性等。

建筑科学2016年09期︱33︱ 建筑门窗抗风压变形检测与实践举措分析俞文涛苏州市相城区建设工程质量检测站，江苏 苏州 215134摘要：随着我国社会经济的不断发展和城乡一体化不断加深，使得我国建筑行业获得了再一次发展的机遇。

建筑门窗作为建筑施工的一部分，其门窗抗风压变形检测更是受到建筑行业及业主的重视，门窗抗风压变形现已成为检测中的必然环节。

所以，想要保证门窗设计结构的准确性、完整性，必须要将门窗数据提供给门窗设计单位及建筑单位，并且要保证数据的可靠性、真实性。

本文重点根据国家提供的门窗检测标准，讨论建筑门窗抗风压变形检测与实践举措。

关键词：建筑门窗；抗风压变形；四性检测中图分类号：TU228 文献标识码：B 文章编号：1006-8465（2016）09-0033-01引言 如今有关于建筑门窗及室内门窗装修中，无论是施工企业还是设计企业，在门窗抗风压变形检测上并没有形成一个统一的规范标准，所以在建筑门窗的抗风压环节的设计上很容易出现一些问题。

如今的建筑行业，在检测门窗抗风压变形中采用一种“相对科学”的计算方式套用在抗风检测上，而这种计算方式的套用有很多局限性，例如由于质量问题使得整个工程产生安全隐患、安全系数过高使得资源浪费。

门窗抗风压变形检测要从五金松动和损坏三项（局部屈服、面板损坏、粘结开裂）。

根据《建筑外门窗水密、气密、抗风压性能分级检测方法》中，我们可以将门窗抗风压进行分级：1.0kPa≤Pt＜1.5kPa；1.5kPa≤Pt＜2.0kPa，没提高一级将系数提高0.5，最高等级为Pt＞5.0kPa。

在抗风压变形中，要从最小的风压开始检测，之后逐步进行增压，直到门窗出现障碍或者损害为止，将上一级评定作为最高承压标准。

1 门窗的抗风压变形性能 建筑门窗与门窗装潢的区别在于：建筑门窗重点是外墙门窗施工；门窗装潢重点是墙内施工。

建筑门窗的物力干扰因素在于：水密系数、遮阳系数、气密系数、保温系数、采光性能等以及抗风压性能等。

建筑工程建筑幕墙风压变形性能的检测刘秀凤摘要：对于当代多层建筑物外部的建筑幕墙来说，其安全性、环保性、防水性以及施工简便性都日趋得到相关建筑单位与个人的关注。

在实践中，对于其各项物理性能进行适当的专业检测对于它的应用与养护有极大的指导意义。

本文将主要对其抗风压变形性能检测技术及过程进行分析，并对该检测最终所得到的数据以及进行过程中出现的现象进行归纳和总结。

关键词：建筑幕墙；检测；风压：性能；挠度1相关概述幕墙是指对地面倾角在75度－115度范围内的体墙，坚直的为一般幕墙，其它的斜幕墙（内倾为75度－90度，外倾为90度－115度）。

建筑幕墙作为当代大型或者多层建筑物外墙体的护围，一般是由玻璃、陶瓷板、铝板等材料制成的面板与其后面的玻璃肋、钢结构、铝横梁立柱等支承体系构成的，并不具备承重作用，相对于建筑主体来说，本结构可具有一定的位移性能而且自身也有一定的变能性能，为确保幕墙的安全性，因此必须强调玻璃与周围的结构，确保装修和上、下槽口的空隙不小于8mm。

支承垫块厚度不小于10mm。

随着社会经济发展水平的不断提升，建筑幕墙正在向着更轻型的面板材料与支持结构发展，在实践中，对于其面板材料的多样性、整体结构的安全性、施工工艺的简便性、所涉及材料的环保性以及其高效的防水性有了越来越多的要求。

它不但可以美化建筑物，而且还具有节能环保、维护工艺简便的优点，其主要物理性能包括风压变形、雨水渗漏、平面内变形、保温隔热性能、隔音效果等等。

在对建筑幕墙的各项物理性能进行检测过程当中，风压变形性能是一项复杂性较强的工作，其所需检测的数据类型以及基本现象都相对较为复杂；除了数据与现象的收集之外，对它们进行分析、整合、探究是此项性能检测的另一重要主要部分，也就是在收集建筑幕墙的结构参数、试件信息之后，对所有数据与信息的真实性、科学性、有效性进行判断，并探讨导致各类现象出现的原因，最终总结出建筑幕墙风压变形性能的真正水平。

2基础性幕墙数据分析对建筑幕墙进行风压变形性能检测的工作最终取得的数据项止是位移数据，其挠度就是在不同检测点位移数据的基础上计算得到的。
