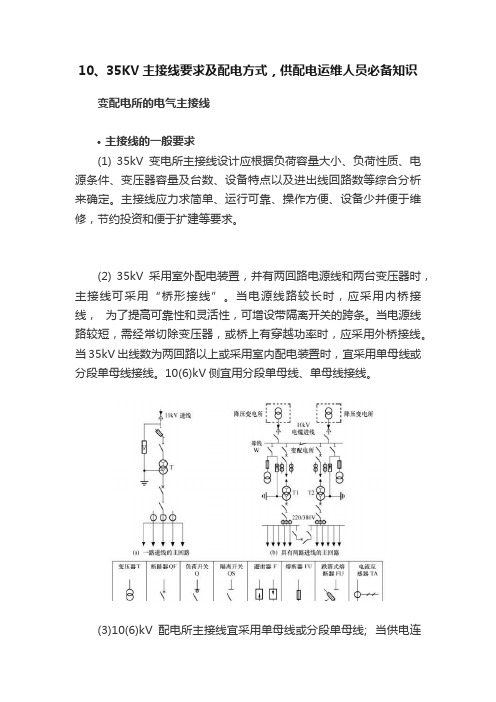

10、35KV主接线要求及配电方式，供配电运维人员必备知识变配电所的电气主接线•主接线的一般要求(1) 35kV变电所主接线设计应根据负荷容量大小、负荷性质、电源条件、变压器容量及台数、设备特点以及进出线回路数等综合分析来确定。
主接线应力求简单、运行可靠、操作方便、设备少并便于维修，节约投资和便于扩建等要求。
(2) 35kV采用室外配电装置，并有两回路电源线和两台变压器时，主接线可采用“桥形接线”。
当电源线路较长时，应采用内桥接线，为了提高可靠性和灵活性，可增设带隔离开关的跨条。
当电源线路较短，需经常切除变压器，或桥上有穿越功率时，应采用外桥接线。
当35kV出线数为两回路以上或采用室内配电装置时，宜采用单母线或分段单母线接线。
10(6)kV侧宜用分段单母线、单母线接线。
(3)10(6)kV配电所主接线宜采用单母线或分段单母线; 当供电连续性要求较高，不允许停电检修断路器或母线时，可采用双母线接线。
(4)10(6)kV配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关。
当无继电保护和自动装置要求，且出线回路少无需带负荷操作时，可采用隔离开关或隔离触头。
(5) 在高压断路器的电源侧及可能反馈电能的一侧，必须装设高压隔离开关或隔离触头。
(6) 向高压并联电容器组或频繁操作的高压用电设备供电的出线断路器兼做操作开关时，应采用具有高分断能力和频繁操作性能的断路器。
(7) 10 (6) kV母线的分段处，宜装设断路器，但符合下列情况时，可装设隔离开关或隔离触头组:1)事故时手动切换电源能满足要求。
2)不需要带负荷操作。
3)继电保护或自动装置无要求。
4)出线回路较少。
(8)10(6)kV两配电所之间的联络线宜在供电可能性大的一侧配电所装设断路器，另一侧装隔离开关或负荷开关，如两侧供电可能性相同，宜在两侧均装设断路器。
(9)变电所、配电所每段高压母线上及架空线路末端必须装设避雷器。
接在母线上的避雷器和电压互感器，宜合用-~组隔离开关。
外线接入工程施工器具包括1. 电缆绞线机电缆绞线机是用于将电缆线束整齐的绞合在一起，确保线束不会混乱，便于安装和维护。
在外线接入工程施工中，电缆绞线机是必不可少的工具之一。
它能够提高施工效率，减少人工操作，保证施工质量。
2. 接线盒接线盒是对电缆线束进行连接的设备，通常用于连接电缆线束与建筑物内部的电路设备。
在外线接入工程施工中，接线盒是非常重要的设备，能够保证电缆线束连接稳固，避免出现连接不良、短路等问题。
3. 电缆剥线钳电缆剥线钳是用于将电缆外皮剥离，露出电缆内部的导线，方便接线使用的工具。
在外线接入工程施工中，电缆剥线钳是必不可少的工具之一。
它能够快速、准确地剥离电缆外皮，减少施工过程中的人工操作。
4. 电缆切割刀电缆切割刀是用于切割电缆的工具，通常用于调整电缆长度以及割断不需要的部分。
在外线接入工程施工中，电缆切割刀是必不可少的工具之一。
它能够准确、快速地切割电缆，确保电缆连接的稳固性。
5. 电缆钳电缆钳是用于剪断电缆的工具，通常用于调整电缆长度以及在接线盒连接时剪断多余的电缆。
在外线接入工程施工中，电缆钳是必不可少的工具之一。
它能够准确、快速地剪断电缆，确保电缆连接的稳固性。
6. 测量仪器在外线接入工程施工中，测量仪器是至关重要的工具之一。
例如万用表、电压表、电流表等，这些工具用于对电缆连接、绝缘电阻、电路电压等进行精确测量，确保施工质量。
7. 安全带安全带是用于固定工作人员身体的安全设备，确保工作人员在高空作业时不会摔落。
在外线接入工程施工中，安全带是必不可少的安全设备之一。
它能够提高工作人员的安全意识，减少意外伤害的发生。
总的来说，外线接入工程施工所需的工具和设备是多种多样的，这些工具和设备都是确保施工质量、提高施工效率的重要保障。
在实际施工中，工程师需要根据具体情况选择合适的工具和设备，合理规划施工流程，确保施工顺利进行。
同时，施工人员需要严格遵守安全规定，佩戴好安全设备，确保施工过程中的安全和稳定。
10千伏配电线路常见故障原因及预防
10千伏配电线路是电力系统中比较常见的一种线路形式，但是在使用过程中也会出现一些故障。
下面将介绍10千伏配电线路常见的故障原因以及预防措施。
一、短路故障
1. 故障原因：10千伏配电线路的短路故障可能是由于设备的绝缘失效、外部物体击穿绝缘等原因导致的。
2. 预防措施：定期进行设备的绝缘测试，及时更换老化的绝缘材料，并严格按照规定的操作程序进行线路维护和运行。
二、接地故障
2. 预防措施：定期检查线路的接地电阻情况，及时修复松动的地线，保证接地电阻在正常范围内。
三、绝缘老化故障
四、外部物体侵入故障
2. 预防措施：定期清理线路周围的杂草和树枝，采取防鸟措施，确保线路不受外部物体侵入。
五、设备过载故障
六、雷击故障
2. 预防措施：在电力系统中采取防雷措施，例如安装避雷针、避雷线等设备，保护线路不受雷击影响。
七、维护保养不到位故障
2. 预防措施：加强线路设备的定期维护保养工作，制定合理的维护计划，确保设备的正常运行。
八、施工质量问题
2. 预防措施：加强施工现场管理，规范施工作业流程，确保施工质量符合相关标准要求。
在预防10千伏配电线路故障的过程中，需要采取一系列的综合措施，例如做好设备维护保养、加强线路的巡视检查、做好防雷措施、加强施工质量管理等。
只有做好了这些方面的工作，才能够有效地预防和减少10千伏配电线路故障的发生。

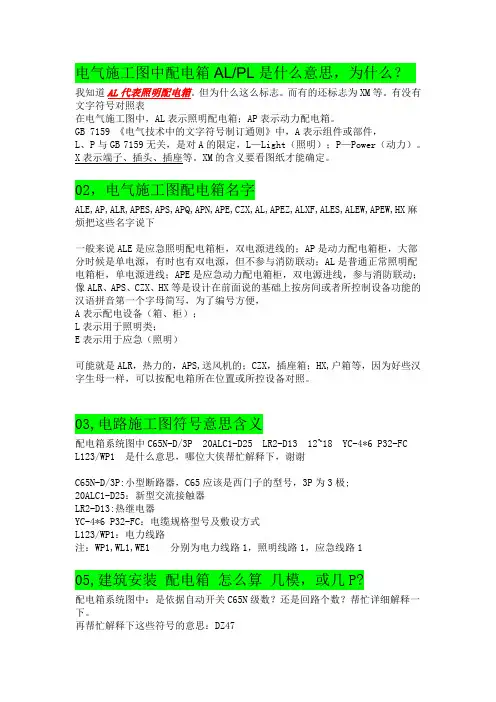

电气施工图中配电箱AL/PL是什么意思，为什么？我知道AL代表照明配电箱。
但为什么这么标志。
而有的还标志为XM等。
有没有文字符号对照表在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。
GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。
X表示端子、插头、插座等。
XM的含义要看图纸才能确定。
02，电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，A表示配电设备（箱、柜）；L表示用于照明类；E表示用于应急（照明）可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。
03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路105,建筑安装配电箱怎么算几模，或几P?配电箱系统图中：是依据自动开关C65N级数？还是回路个数？帮忙详细解释一下。
建筑电气技术第章常用建筑电气设备建筑电气设备是指在建筑物中用于电力传输、分配、控制、保护和使用的各种电气设备。
建筑电气设备的选择和应用，关系到建筑物的可靠性、安全性、节能性等多项指标。
本章将对常用的建筑电气设备进行简要介绍。
配电系统设备配电系统设备是指用于控制和保护建筑物电力系统的设备，主要包括高压开关柜、中压开关柜、低压开关柜、配电箱、避雷器等。
高压开关柜是控制建筑物高压电线路和变电站设备的关键设备，具有隔离、断路、接通、控制等功能。
中压开关柜可用于中压配电系统，低压开关柜经常用于低压电力配电系统。
配电箱通常安装在建筑物的房间内或楼道上，用于将主分配电线路引入房间。
避雷器则用于保护电气设备免受雷击伤害。
电缆系统设备电缆系统是建筑物内电力分配和传输的主要方式，主要包括电缆、配电盘等。
电缆是将电力传输到各个电气设备的关键部件，因此电缆的安装质量直接关系到建筑物的电力供应可靠性和安全性。
配电盘则是电缆接线和分配的主要设备，配电盘的设计和选用应考虑建筑物内的各种用电设备需求和用电负载情况。
照明系统设备照明系统设备是用于室内室外照明的设备，主要包括灯具、光源、光控设备等。
灯具是建筑物内主要的照明设备，它们通常由灯座、灯罩、灯盖、灯架等组成。
光源是照明设备的核心部件，包括白炽灯、荧光灯、LED灯等。
光控设备可用于室内外自动控制照明亮度，达到方便、节能的效果。
空调系统设备空调系统是建筑物中常用的设备，主要包括风机盘管、空调器、新风系统、空调控制器等。
风机盘管是室内空气调节的主要设备，能够通过水冷或风冷方式将的冷热能源传递到室内。
空调器则是调节空气温度湿度的主要设备之一，广泛应用于家庭和办公室等场合。
新风系统则是将室外空气通过换热器进入室内空间，提高室内空气质量。
空调控制器用于设定空调工作模式和控制空调器的开关。
电梯系统设备电梯系统是建筑物内的重要设施，应安装在建筑物的核心区域，以便于乘客进出。
电梯系统设备主要包括电梯井道、电动机、制动器、门机、驱动轮等。
（完整版）常⽤电⼒电缆规格型号聚氯⼄烯绝缘聚氯⼄烯护套电⼒电缆1、⽤途：本产品适⽤于交流50HZ，额定电压0.6/1KV的线路中，供输配电能之⽤。
2、产品标准：GB12706·2-91额定电压35KV及以下铜芯、铝芯塑料绝缘电⼒电缆、聚氯⼄烯绝缘电⼒电缆3、使⽤特性：1）电缆导体的最⾼额定温度为70℃。
2）短路时（最长持续时间不超过5S）电缆导体的最⾼温度不超过160℃。
3）敷设电缆时的环境温度应不低于0℃，最⼩弯曲半径应不⼩于电缆外径的10倍。
4、型号、名称和使⽤范围6、⽣产范围交联聚⼄烯绝缘电⼒电缆1、产品⽤途：本产品适⽤于额定电压（U0/U）为3.6/6⾄26/35KV电⼒线路，供输配电能之⽤。
2、产品标准：GB12706-91额定电压35KV及以下铜芯，铝芯塑料绝缘电⼒电缆。
3、产品使⽤特性：（1）电缆在环境温度不低于0℃条件下敷设时，⽆须预先加温。
电缆的敷设落差不受限制。
（2）电缆线芯长期允许⼯作温度不得超过下列规定：外护层是聚氯⼄烯套的电缆为90℃；外护层是聚⼄烯套的电缆为80℃。
（3）线芯短路时（最长持续5S）温度不得超过250℃（4）电缆敷设时的最⼩弯曲半径规定如下：单芯电缆：20（d+D)±5%；三芯电缆：15（d+D)±5%。
式中：D为电缆的实际外径，d为导体的实际外径。
4、产品型号、名称及使⽤范围注：⼀根或⼆根单芯电缆不允许敷设在铁质管道中。
5、⽣产范围聚氯⼄烯绝缘电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的动⼒装置的固定敷设。
2、产品标准:GB5023、2-85《额定电压450/750V及以下聚氯⼄烯绝缘电缆（电线）固定敷设⽤电缆（电线)》3、产品使⽤特性：1）额定电压U0/U分为450/750V和300/500V。
2）电缆的长期允许⼯作温度：BV-105型……应不超过105℃；其他型号……应不超过70℃。
3）电缆的敷设温度应不低于0℃；4）电缆的允许弯曲半径为：电缆外径（D）⼩于25mm者……应不⼩于4D；电缆外径（D）为25mm 及以上者……应不⼩于6D4、电缆型号、名称及使⽤范围5、⽣产范围聚氯⼄烯绝缘软电线1、⽤途：本产品适⽤于交流额定电压450/750V及以下的家⽤电器、⼩型电动⼯具、仪器仪表及动⼒照明等装置的连接。
精心整理第三篇：变电站文字符号和编号一般规定1范围本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。
2引用标准DL5028-93电力工程制图标准DL/T5136-2001火力发电厂、变电所二次接线设计技术规程3总则44.1定义ab）c4.2构成安装单位的符号一般由序号和文字符号组成，格式如下：号仍在业内普遍采用，所以两种符号均可选用，不做强制规定。
5.3举例例如：1LHa、2LHb其中：“1”、“2”为数字序号，表示该设备属于同类设备中的第几个“LH”为文字符号（旧符号），表示该设备属于电流互感器下标“a”、“b”为附加文字符号，表示该设备装设于A相或B相6项目代号6.1定义电气图中每个用图形符号表示的项目，应有能识别其项目种类和提供项目层次关系、实际位置等信息的项目代号。
通过项目代码可以将不同的图或其它技术文件上的图形符号与实际设备一一对应和联系起来。
6.2构成项目代号可分为4个代号段，每个代号段应由前缀符号和字符组成，具体构成如下：a）系统或设备中较高层次项目的代号称为高层代号，高层代号的代码可由字母或数字构成，或由字母加数字组合构成。
字母可按各类系统或成套设备的简化名称或特征选定。
通常相当于原bc规定第5d6.3举例ab明。
c以77.1定义7.2构成7.2.1主标记主标记有从属标记和独立标记两种方式。
从属标记可采用由数字或字母和数字构成的标记。
此标记由导线所连接的端子代号确定，见图7-2。
从属标记多用于屏（柜）、端子箱等内部连接标记。
图7-2两根导线采用从属标记的示例独立标记可采用数字或字母和数字构成的标记，此标记与导线所连接的端子代号无关。
通常用于引出屏（柜）、端子箱的电缆芯线的回路编号。
基本构成为：导线标记（回路标号）中的文字符号不是必需项，数字标号一般不超过4位。
交流回路标号一般带有文字符号（A、B、C、N）用于表示所属相别。
必要时，可在直流回路标号前加文字符号，常用的文字符号见表7-2。
1. 开关插座
在家庭和办公室中，常见的配电线路设备之一就是开关插座。
开关插座在电路系统中起到连接电源和电器设备的作用，可以实现对电器设备的开关控制。
常见的开关插座包括一键式开关插座和旋钮式开关插座，能够满足不同场合的使用需求。
2. 断路器
断路器是用于保护电路安全的重要设备，它能在电路出现短路或过载情况时迅速切断电源，防止电路故障引发火灾或其他安全事故。
常见的断路器类型包括空气断路器、熔断器和漏电断路器等，能够有效保障电路的安全运行。
3. 电缆
在配电线路中，电缆是起到导电作用的重要设备，它能够将电能从电源传输到电器设备，是电路系统中不可或缺的一部分。
根据不同的用途和场合，电缆的种类也各不相同，例如架空电缆、电力电缆和控制电缆等，能够满足不同电路系统的需求。
4. 开关箱
开关箱是用于安装和保护电路设备的箱体，通常安装在墙面或设备附件，起到保护电路设备不受损坏的作用。
开关箱具有防护性能强、安装便捷等特点，是电路系统中常见的配电线路设备。
5. 接线端子
接线端子是用于连接导线或电缆的设备，能够确保电路连接牢固、安
全可靠。
在电路系统中，接线端子被广泛应用于导线连接、接地连接
和设备连接等方面，具有重要的作用。
6. 电压表
电压表是用于测量电路电压的仪器，能够准确测量电路中的电压数值，为电路运行和维护提供必要的数据支持。
电压表具有高精度、稳定性
好等特点，在电路系统中被广泛应用。
7. 开关
电路中的开关是用于控制电路通断的设备，能够实现对电器设备的开
关控制。
在不同场合和需求下，开关的类型也各有不同，例如按钮开关、拨片开关和触摸开关等，能够满足不同电路系统的需求。
8. 电源插头
电源插头是连接家用电器和电源的重要设备，它能够将电源和电器设
备连接起来，实现电器设备的使用。
电源插头根据不同的国家和地区
标准，有着不同的规格和型号，用户在选购和使用时需要根据实际需
求进行选择。
9. 电流表
电流表是用于测量电路电流的仪器，能够准确测量电路中的电流数值，
为电路运行和维护提供必要的数据支持。
电流表具有高精度、灵敏度
高等特点，在电路系统中被广泛应用。
10. 隔离开关
隔离开关是用于隔离和保护电路的重要设备，它能够将电路与电源隔
离开来，确保对电路设备的安全维护和维修。
隔离开关具有可靠性高、操作简便等特点，在电路系统中得到广泛应用。
总结
以上所述，配电线路设备是电路系统中不可或缺的重要组成部分，它
们能够实现对电路的连接、控制和保护，为电器设备的正常运行提供
了保障。
在选购和使用配电线路设备时，用户需要根据实际需求和电
路系统的特点，选择合适的设备类型和规格，确保电路系统的安全稳
定运行。
配电线路设备，作为电路系统中不可或缺的组成部分，扮演
着至关重要的角色。
在现代社会中，电力设备的需求和应用日益普遍，因此对于配电线路设备的选择、安装和维护显得尤为重要。
接下来我
们将继续介绍一些常见的配电线路设备并对其功能和应用进行深入探讨。
11. 电缆桥架
电缆桥架是用于支撑和保护电缆的设备，广泛应用于各种建筑和工业
场所。
它能够将电缆组织有序地分布在建筑结构中，避免杂乱无章的
电缆安装方式，提高电缆的使用寿命和安全性。
电缆桥架不仅能够保
护电缆不受外力损害，还能够方便地进行电缆的布线和维护，是现代建筑电力系统中不可或缺的一部分。
12. 电压稳定器
电压稳定器是用于稳定电力系统中电压波动的设备，能够保持电路中电压在一定范围内稳定。
在电力系统中，由于外部环境和电网负荷变化等原因，电压波动时常发生，而电压稳定器能够有效地解决这一问题。
电压稳定器具有调节精度高、响应速度快等特点，能够保障电路设备的安全稳定运行。
13. 绝缘子
绝缘子是用于支持和固定导线的绝缘设备，它能够将导线与支架或设备隔离开来，起到绝缘保护作用。
在电力系统中，绝缘子不仅能够保护导线不受外部环境的影响，还能够确保导线之间和导线与设备间的电气绝缘。
绝缘子的种类多样，有瓷制绝缘子、玻璃纤维增强塑料绝缘子等，能够满足不同电力系统的绝缘需求。
14. 接地装置
接地装置是用于连接电路系统与大地的设备，其作用是将电路系统中的接地导线连接至地下埋设的接地体或接地网中，形成良好的接地系统。
在电力系统中，良好的接地系统能够保护设备和人员的安全，防止雷击和漏电等危险情况的发生。
对于安全可靠的电力系统而言，接地装置是必不可少的配置。
15. 电脑机柜
对于现代办公室和数据中心而言，电脑机柜是不可或缺的设备之一。
电脑机柜能够有效地整理和管理各种电缆，并承载各种网络设备和服
务器，确保各种设备的正常运行。
电脑机柜还具有防尘、防水、防火
等功能，保障设备的安全稳定运行。
16. 仪表箱
仪表箱是用于安装电流表、电压表、示波器等仪表设备的箱体，它能
够保护仪表设备不受损坏，并方便我们对电力系统进行监测和诊断。
在电力系统中，仪表箱扮演着至关重要的角色，能够为我们提供电路
操作和维护时所需的数据支持。
17. 瞬态电压抑制器
瞬态电压抑制器是用于抑制电路中瞬态过电压的设备，它能够在电路
中瞬间出现的过电压时刻，提供良好的瞬态抑制保护。
在电力系统中，由于雷击和电网切换等原因，电路中会出现瞬态过电压，而瞬态电压
抑制器能够有效保护电路设备，确保电路的安全稳定运行。
18. 接线盒
接线盒是用于连接和终端处理电缆的设备，它能够将电缆连接至电器
设备或电源系统，并对电缆终端进行保护。
在电力系统中，接线盒不
仅能够确保电缆连接牢固可靠，还能够保护电缆终端不受损坏，是电
力系统中不可或缺的设备之一。
19. 电力计量仪表
电力计量仪表是用于测量和记录电力系统中用电量和功率的设备，它能够为电力系统的运行和管理提供重要的数据支持。
在现代电力系统中，电力计量仪表不仅具有测量精度高、数据存储方便等特点，还具有远程抄表和通信功能，能够为电力管理提供便利。
20. 自动切换开关
自动切换开关是用于电力系统中自动切换电源的设备，它能够在主电源线路出现故障或停电时，迅速切换至备用电源线路，确保电路设备的正常供电。
在对电力可靠性要求较高的场合，自动切换开关能够确保连续供电，保障设备和用户的正常使用。
在电力系统中，配电线路设备的选择和使用至关重要。
合理选择和使用配电线路设备，不仅能够保障电力系统的安全稳定运行，还能够提高设备的工作效率和使用寿命。
用户在选购和使用配电线路设备时，需根据具体电路系统的特点和需求，选择合适的设备类型和规格，并加强对设备的维护和管理，以确保电力系统的安全可靠运行。
