常用电气设备符

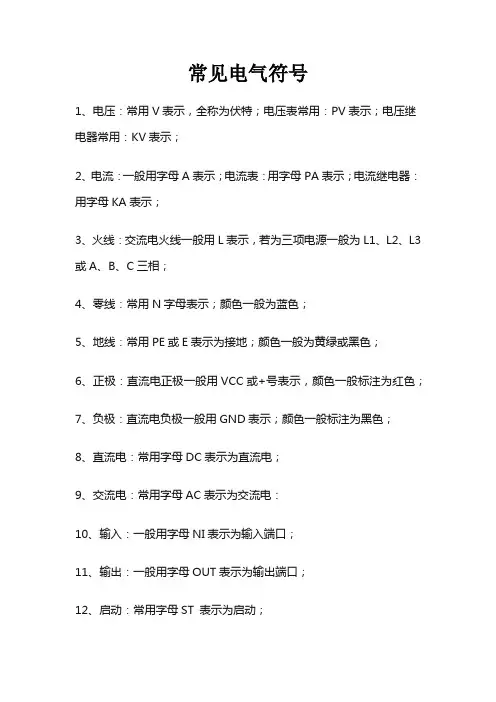

常见电气符号
1、电压：常用V表示，全称为伏特；电压表常用：PV表示；电压继电器常用：KV表示；
2、电流：一般用字母A表示；电流表：用字母PA表示；电流继电器：用字母KA表示；
3、火线：交流电火线一般用L表示，若为三项电源一般为L1、L2、L3或A、B、C三相；
4、零线：常用N字母表示；颜色一般为蓝色；
5、地线：常用PE或E表示为接地；颜色一般为黄绿或黑色；
6、正极：直流电正极一般用VCC或+号表示，颜色一般标注为红色；
7、负极：直流电负极一般用GND表示；颜色一般标注为黑色；
8、直流电：常用字母DC表示为直流电；
9、交流电：常用字母AC表示为交流电：
10、输入：一般用字母NI表示为输入端口；
11、输出：一般用字母OUT表示为输出端口；
12、启动：常用字母ST 表示为启动；
13、停止：常用字母STP表示为停止；
14、断开：常用OFF表示断开；
15、复位：常用REN表示为复位；
16、动力柜：一般配电系统动力柜常用AP表示，应急动力柜常用APE 表示。

动力柜主要为水泵、电梯、机床、流水线等动力设施设备提供供电。

17、照明柜：一般配电系统照明箱常用AL表示，应急照明箱常用ALE 表示。

照明箱（柜）主要为控制照明灯具作用。

18、无功表：一般用字母PR表示；
19、功率因数：常用PW表示，功率因数为视在功率与有功功率的比值，通过补充功率因数减少无功功率，提升设备使用效率。

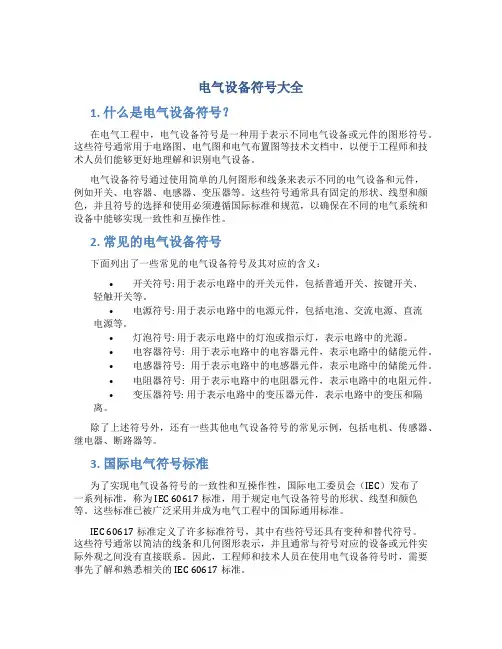

电气设备符号大全1. 什么是电气设备符号？在电气工程中，电气设备符号是一种用于表示不同电气设备或元件的图形符号。

这些符号通常用于电路图、电气图和电气布置图等技术文档中，以便于工程师和技术人员们能够更好地理解和识别电气设备。

电气设备符号通过使用简单的几何图形和线条来表示不同的电气设备和元件，例如开关、电容器、电感器、变压器等。

这些符号通常具有固定的形状、线型和颜色，并且符号的选择和使用必须遵循国际标准和规范，以确保在不同的电气系统和设备中能够实现一致性和互操作性。

2. 常见的电气设备符号下面列出了一些常见的电气设备符号及其对应的含义：•开关符号: 用于表示电路中的开关元件，包括普通开关、按键开关、轻触开关等。

•电源符号: 用于表示电路中的电源元件，包括电池、交流电源、直流电源等。

•灯泡符号: 用于表示电路中的灯泡或指示灯，表示电路中的光源。

•电容器符号: 用于表示电路中的电容器元件，表示电路中的储能元件。

•电感器符号: 用于表示电路中的电感器元件，表示电路中的储能元件。

•电阻器符号: 用于表示电路中的电阻器元件，表示电路中的电阻元件。

•变压器符号: 用于表示电路中的变压器元件，表示电路中的变压和隔离。

除了上述符号外，还有一些其他电气设备符号的常见示例，包括电机、传感器、继电器、断路器等。

3. 国际电气符号标准为了实现电气设备符号的一致性和互操作性，国际电工委员会（IEC）发布了一系列标准，称为IEC 60617标准，用于规定电气设备符号的形状、线型和颜色等。

这些标准已被广泛采用并成为电气工程中的国际通用标准。

IEC 60617标准定义了许多标准符号，其中有些符号还具有变种和替代符号。

这些符号通常以简洁的线条和几何图形表示，并且通常与符号对应的设备或元件实际外观之间没有直接联系。

因此，工程师和技术人员在使用电气设备符号时，需要事先了解和熟悉相关的IEC 60617标准。

4. 创建和编辑电气设备符号对于需要创建和编辑电气设备符号的工程师和技术人员，有一些软件工具和在线平台可以帮助他们实现这些任务。

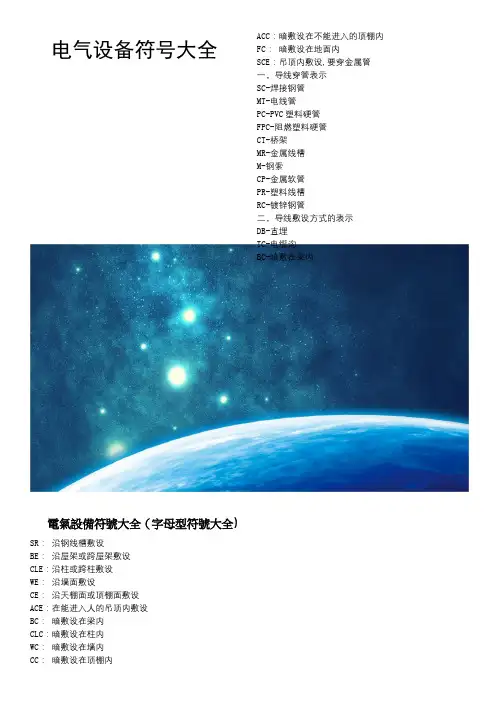

电气设备符号大全電氣設備符號大全（字母型符號大全）SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37 *1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22D JYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1 .5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

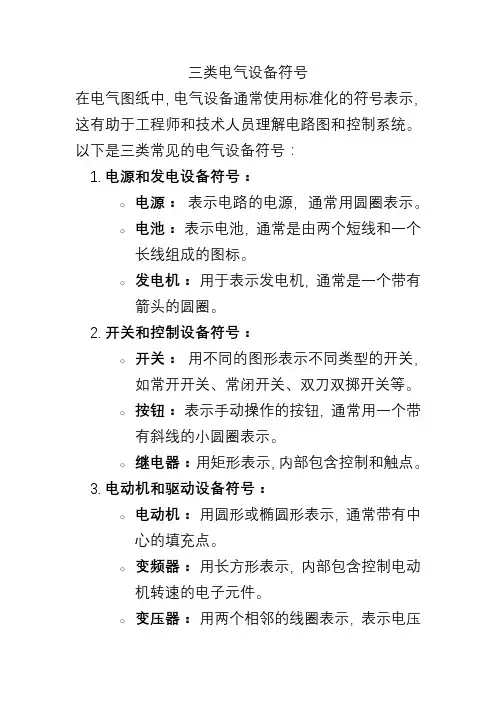

三类电气设备符号
在电气图纸中，电气设备通常使用标准化的符号表示，这有助于工程师和技术人员理解电路图和控制系统。

以下是三类常见的电气设备符号：
1.电源和发电设备符号：
o电源：表示电路的电源，通常用圆圈表示。

o电池：表示电池，通常是由两个短线和一个
长线组成的图标。

o发电机：用于表示发电机，通常是一个带有
箭头的圆圈。

2.开关和控制设备符号：
o开关：用不同的图形表示不同类型的开关，
如常开开关、常闭开关、双刀双掷开关等。

o按钮：表示手动操作的按钮，通常用一个带
有斜线的小圆圈表示。

o继电器：用矩形表示，内部包含控制和触点。

3.电动机和驱动设备符号：
o电动机：用圆形或椭圆形表示，通常带有中
心的填充点。

o变频器：用长方形表示，内部包含控制电动
机转速的电子元件。

o变压器：用两个相邻的线圈表示，表示电压
的转换。

这些符号是国际上通用的，符合国际电工委员会（IEC）和其他标准组织的规范。

在电气图纸中，合理使用这些符号可以清晰地传达电气设备的类型和功能，方便人们阅读和理解电路图。

在不同的国家和地区，也可能存在一些略微不同的符号约定，但通常它们都会遵循相似的原则。

常用功能型电气符号遵循以下国家标准：1、GB 14048.4-2010 《低压开关设备和控制设备》。

2、GB 50054-2011 《低压电气设计规范》。

3、GB 50055-2011 《通用用电设备配电设计规范》。

4、GBT 4728-2008 《电气简图用图形符号》。

1、带开关、触点的电气符号竖直和水平表示方式序号名称竖直表示方式水平表示方式01 断路器-QFx02 隔离开关-QSx03 熔断式隔离开关QFSx04 动合（常开）触点-KAx,KMx05 动合（常闭）触点-KAx,KMx06 延时闭合的动合触点-FRx07 延时断开的动合触点-FRx08 液位开关-LSx09 接触器的主动断触点-KMx10 热继电器常闭触点-FRx11 热继电器常开触点-FRx12 动合触点自动复位常开按钮（绿色）-SBx12 动合触点自动复位常闭按钮(红色)-SBx13 动合触点旋钮开关-SAx14 双动合触点旋钮开关-SAx2、其他常用电气符号的竖直和水平表示方式序号名称及符号竖直表示方式水平表示方式01 变频器-VFx软启动器STRx02 接触器-KMx，中间继电器-KAx03 热继电器-FRx04 一般熔断器-FUx05 指示灯,红-RHLx、黄-YHLx、绿-GHLx、白-WHLx06 电流互感器-CTx07 绕组间有屏蔽的单向电源变压器SDx08 开关电源-xxxx09 交流电动机-Mx10 接地-PE。

电气原理图常用符号
1. 平行线：两条平行线之间用较短的斜线连接。

2. 直线：用一条直线表示。

3. 角：两条直线交汇形成一个角，角的两边用直线表示，角尖用一个小圆点表示。

4. 箭头：表示电流的方向，箭头指向沿着电流的流动方向。

5. 电源：一条短直线和一个长直线表示，短直线表示正极，长直线表示负极。

6. 开关：用一个直线连接两条平行线，表示开关的开闭。

7. 电阻：一个平行线与中间相连的直线表示。

8. 电感：两个半圆线和直线相连表示。

9. 电容：两条平行线和中间相连的直线表示。

10. 变压器：两组平行线和相连的直线表示，表示电压的变换。

11. 二极管：一个三角形和一个线段表示，三角形表示二极管
的箭头方向。

12. 三极管：三个箭头方向相反的箭头组成一个三角形。

13. 晶体管：三个箭头方向一致的箭头组成一个三角形。

14. 电池：用一个长直线和两个短直线表示，长直线表示正极，短直线表示负极。

15. 圆圈：圆圈内画上字母或符号表示特定的组件或设备。

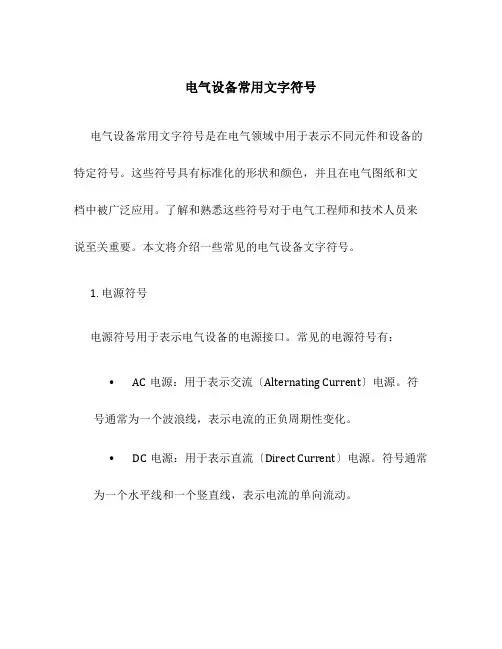

电气设备常用文字符号电气设备常用文字符号是在电气领域中用于表示不同元件和设备的特定符号。

这些符号具有标准化的形状和颜色，并且在电气图纸和文档中被广泛应用。

了解和熟悉这些符号对于电气工程师和技术人员来说至关重要。

本文将介绍一些常见的电气设备文字符号。

1. 电源符号电源符号用于表示电气设备的电源接口。

常见的电源符号有：•AC电源：用于表示交流〔Alternating Current〕电源。

符号通常为一个波浪线，表示电流的正负周期性变化。

•DC电源：用于表示直流〔Direct Current〕电源。

符号通常为一个水平线和一个竖直线，表示电流的单向流动。

开关符号用于表示电气设备的开关接口。

常见的开关符号有：•开关〔单极〕：用于表示单极开关，通常由一个箭头指向一个断断续续的线段。

•开关〔双极〕：用于表示双极开关，通常由两个箭头指向两个断断续续的线段。

3. 电路符号电路符号用于表示各种电气设备的电路连接方式。

常见的电路符号有：•电阻器：用于表示电阻器，通常为一个波浪线。

•电容器：用于表示电容器，通常为两条平行的线。

•电感器：用于表示电感器，通常为一个带有一个箭头的半圆。

传感器符号用于表示各种电气设备中的传感器元件。

常见的传感器符号有：•温度传感器：用于表示温度传感器，通常为一个带有一个斜线的倒三角形。

•压力传感器：用于表示压力传感器，通常为一个带有一个箭头的倒三角形。

5. 电动机符号电动机符号用于表示各种类型的电动机。

常见的电动机符号有：•直流电动机：用于表示直流电动机，通常为一个带有一个弯曲箭头的圆形。

•交流电动机：用于表示交流电动机，通常为一个带有一个平行线的圆形。

测量设备符号用于表示各种测量设备。

常见的测量设备符号有：•示波器：用于表示示波器，通常为一个带有一个正弦波形的矩形。

•万用表：用于表示万用表，通常为一个带有一个箭头的正方形。

7. 保护设备符号保护设备符号用于表示各种保护设备。

常见的保护设备符号有：•熔断器：用于表示熔断器，通常为一个带有一个交叉的线圈。

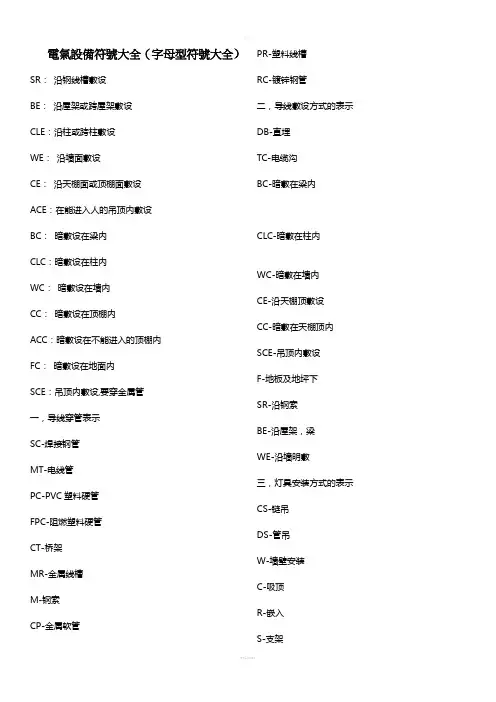

電氣設備符號大全（字母型符號大全）SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37 *1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22精彩文档2*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22D JYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1 .5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

電氣設備符號大全（字母型符號大全）SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC 沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1 .5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-2 22*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP 2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WD Z-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJY PV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR 22 1*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23 PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY 324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

电气设备符号大全
电气设备符号是电气工程师和技术人员在设计和安装电气系统时经常使用的符号。

这些符号代表不同的电气设备和元件，帮助人们快速理解电气图纸和布线图。

以下是一些常见的电气设备符号大全：
1. 电源和开关符号
- 直流电源：⏚
- 交流电源：⏚
- 单相电源：⏚
- 三相电源：⏚
- 开关：⏁
- 断路器：⏚
2. 信号和传感器符号
- 传感器：⚫
- 温度传感器：⨺
- 压力传感器：⨽
- 流量传感器：⩘
- 光电传感器：⦿
3. 电动机和马达符号
- 交流电动机：ⓐ
- 直流电动机：ⓓ
- 三相电动机：ⓑ
- 单相电动机：ⓒ
- 步进电机：⏚
4. 控制元件符号
- 开关：⎌
- 接触器：⊲
- 电磁铁：⧦
- 时间继电器：⥰
- PLC控制器：⨯
5. 连接器和端子符号
- 接地连接器：⏚
- 电缆连接器：⏚
- 端子排：⏚
- 接线端子：⍉
- 真空连接器：⚐
6. 电路元件符号
- 电阻：Ω
- 电容：C
- 电感：L
- 变压器：T
- 二极管：D
以上是一些常见的电气设备符号大全，它们在电气工程设计和安装中起着至关重要的作用。

熟练掌握这些符号可以帮助人们正确理解电路连接图和布线图，提高工作效率和安全性。

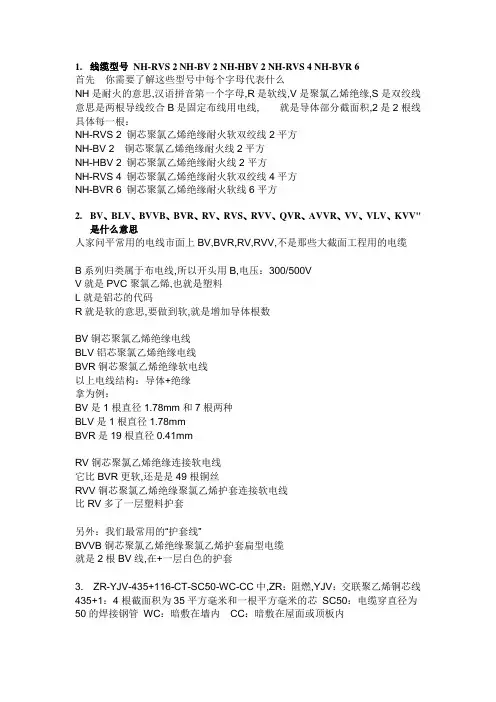

1.线缆型号NH-RVS 2 NH-BV 2 NH-HBV 2 NH-RVS 4 NH-BVR 6首先你需要了解这些型号中每个字母代表什么NH是耐火的意思,汉语拼音第一个字母,R是软线,V是聚氯乙烯绝缘,S是双绞线意思是两根导线绞合B是固定布线用电线, 就是导体部分截面积,2是2根线具体每一根：NH-RVS 2 铜芯聚氯乙烯绝缘耐火软双绞线2平方NH-BV 2 铜芯聚氯乙烯绝缘耐火线2平方NH-HBV 2 铜芯聚氯乙烯绝缘耐火线2平方NH-RVS 4 铜芯聚氯乙烯绝缘耐火软双绞线4平方NH-BVR 6 铜芯聚氯乙烯绝缘耐火软线6平方2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV"是什么意思人家问平常用的电线市面上BV,BVR,RV,RVV,不是那些大截面工程用的电缆B系列归类属于布电线,所以开头用B,电压：300/500VV就是PVC聚氯乙烯,也就是塑料L就是铝芯的代码R就是软的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构：导体+绝缘拿为例：BV是1根直径1.78mm和7根两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是是49根铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外：我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套3.ZR-YJV-435+116-CT-SC50-WC-CC中,ZR：阻燃,YJV：交联聚乙烯铜芯线435+1：4根截面积为35平方毫米和一根平方毫米的芯SC50：电缆穿直径为50的焊接钢管WC：暗敷在墙内CC：暗敷在屋面或顶板内NH-BV-2+BVR-1中NH：耐火BV：聚氯乙烯铜芯线BVR：应该是软线不确定CT：桥架KBG20：不知道应该是线槽啊之类的吧4.建筑电气图中WL1-BV-3是什么意思WL1回路代号BV导线3根平方的导线穿PC聚碳酸酯管管径20CC代表顶板内暗敷5.电照系统图BV-3—PC20 WC CC、FC L1NPE或L3N线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4设备标注方法’⑦配电线路的标注方法a——bc×de——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量,We--灯泡安装高度,mf--安装方式L--光源种类,白炽灯或荧光灯6.建筑中电气系统图中BV-2+1PE-SR/PC20-CC的意思3根平方毫米的BV线即铜芯聚氯乙烯绝缘电线2是指一条火线一条零线,1PE是指一根保护线,作接地用-SR/PC20-CC是指导线的敷设方式,其中SR是指导线敷设于金属线槽中,PC是指塑料线管PVC,20是指管径,CC是指沿天花暗敷;全部的意思就是3根平方毫米的铜芯聚氯乙烯绝缘电线,经过金属线槽再出来穿管径20mm的塑料线管暗敷于天花内;另外现在的习惯的写法也有BV-3PC20-CC 其实MR和SR一样,现在标准写法;另外楼上说得不对,16mm2以下的导线和电缆的保护线都是和相线一样大的,所以是要3根的;7.建筑电气图里ZR-BV-2X4+ 之中,这些字母的含义ZR:阻燃；BV：铜芯2×4：2根4mm2导线RVS：绞型扁型无护套电缆2×：2根1.5mm2导线；SC25：25焊接钢管；WC：暗管敷设墙内;此处的CC的意思是15口径的管在顶板内暗敷设,管内穿平方的绝缘导线三根; FC是地面内暗敷设;WC是墙内暗敷设;你应该学过英语,那就不难理解了;看看字母你会明白什么意思的;G15的意思是冷镀锌钢管公称口径15MM的;+E4-PVC20-CCBV-2+E4-PVC20-CC铜导线2根+1根4平方的PE保护线,穿PVC20管子,沿顶棚暗敷设10.建筑电气图中：Pe,Pj,Ij,Kx,cosφ各代表什么该怎么计算Pe：额定功率Pj：计算有功功率Sj：计算视在功率Ij：计算电流Kx：同时系数cosφ：功率因数Pj=KxPeSj=Pj/cosφ单相供电时,Ij=Sj/Ue三相供电时,Ij=Sj/√3Ue 如果假设采用~220V单相供电,同时系数Kx取,功率因数cosφ取,则Pe=13KWPj=131=13KWIj=1300/220=7.39A11.电气系统图中WDZN代表的意思是什么电气系统图中,WDZN-YJFE-516代表意思WDZN-YJFE-516代表5芯16平方毫米的交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫耐火型电力电缆12.电气图中BRM1-100-3P-32代表什么意思表示为三相,32A的空气开关13.电气竖向配电系统图中“2DTDL、 2XFTDT 、2FJDL”表示什么意思DTDL是指的电梯双电源XFTDT是指消防电梯双电源FJDL是指风机电源14.电气安装配电系统图中“ZAP”表示什么套什么子目ZAP应该是载波技术,应该套用智能化一章中的相关定额子目项；15.在工程建筑电气安装中,系统中:“HPVV--502--CT”表示的什么意思钢丝铠装电缆,50对2的双绞线,敷设于电缆桥架内;16.在工程建筑电气安装中,有线电视系统中:“SYWV--75--12--CT”表示的什么意思SYWV--75--12--CT是：电视同轴电缆,阻抗75欧姆,铜线线经12mm,用电缆桥架敷设;17配电系统图中开关 E4CB163DE、E4CB116NCE、 E4CB116CE、 E4CB4100DE+ E4L100/4/500C 代表什么意思E4CB163DE:单极63A断路器D特性E4CB116NCE:1P+N 16A断路器C特性E4CB116CE:单极63A断路器C特性E4CB4100DE+ E4L100/4/500C:四极100A断路器,D特性,带四极100A漏电电流500mA漏电保护附件。

配电常用电气符号大全电气符号是指用来表示电气元件、电气设备、电气连接线路以及电气控制线路等的图形符号。

在电气工程设计和电气图纸绘制中，使用电气符号可以使工程人员快速准确地理解电气连接关系，便于设备的安装和维修。

下面是一些常用的电气符号和相关参考内容：1. 电源符号电源装置通常用下列图形符号表示：- 单相电源符号: 一个斜杠（/）包围的小圆表示；- 三相电源符号: 三横线表示。

2. 连接线符号连接线通常用直线和箭头表示，表示电气设备之间的连接关系。

3. 开关符号开关常用的符号包括：- 开关：一个带有两条接触点的横线和一个带有可操作杆的弯曲线；- 双刀双掷开关：两条带有接触点的横线和两个可操作杆；- 单刀双掷开关：一条带有接触点的横线和两个可操作杆。

4. 保护装置符号常见的保护装置符号包括：- 熔断器：一个带有可熔化线束的半圆；- 断路器：一个带有三角形的半圆；- 接地开关：一个带有接地符号的小方框。

5. 发电机符号发电机通常用下列图形符号表示：- 直流发电机：一个带有直线和箭头的小圆；- 三相同步发电机：三个旋转箭头组成的三角形。

6. 变压器符号变压器通常用下列图形符号表示：- 单相变压器：两个相邻的大圆和一个相邻的小圆；- 三相变压器：三个相邻的大圆和一个相邻的小圆。

7. 电机符号电机通常用下列图形符号表示：- 直流电机：一个带有直线和箭头的圆；- 三相感应电动机：三个相邻的箭头组成的圆。

8. 电容器符号电容器通常用下列图形符号表示：- 电解电容器：两个平行的线和中间的空心箭头；- 非电解电容器：一个平行的线和中间的实心箭头。

9. 电感器符号电感器通常用下列图形符号表示：- 单相电感器：一个带有卷线的斜线；- 双相电感器：两条带有卷线的斜线。

10. 传感器符号传感器通常用下列图形符号表示：- 温度传感器：一个横线和一个小圆；- 压力传感器：一个横线和一个带有指针的小圆。

以上是一些常用的电气符号和参考内容，这些符号在电气工程设计和电气图纸绘制中经常使用，可以帮助工程人员准确地表示电气设备和线路的连接关系，便于安装和维修。

电工图纸字母符号大全引言：在电气工程设计和电气设备安装过程中，电工图纸是一种重要的工具。

电工图纸使用了一系列的符号和标记来表示不同的电气元件和电气连接。

这些符号和标记的使用使得电工图纸能够清晰地传达电气系统的结构和功能。

在本文中，我们将介绍一些常用的电工图纸字母符号，这些符号可用于表示各种电气元件和连接。

对于电气工程师和电气技术人员来说，熟悉这些符号和标记是非常重要的，因为它们在设计和安装过程中被广泛使用。

一、电气设备符号：1. M：表示电动机。

电动机在电气系统中起到转换电能为机械能的作用。

它是电气设备中最常见的一种。

2. G：表示发电机。

发电机是将机械能转换为电能的设备。

它通常与燃气发动机或柴油发动机配合使用，用于发电站和其他应用中。

3. T：表示变压器。

变压器是将交流电能转换成不同电压的设备。

它在输电和配电系统中起着至关重要的作用。

4. P：表示发电厂。

发电厂是大规模发电的设施，通常由发电机和发电设备组成。

5. R：表示电阻。

电阻是电气元件中常见的一种，用于控制电流和电压。

6. C：表示电容器。

电容器是一种储存电荷并能够释放电荷的设备，它通常用于滤波和限制电流。

7. L：表示电感器。

电感器是一种以磁场存储和释放能量的设备，它在电路中起到滤波和稳定电流的作用。

8. S：表示开关。

开关是控制电路中电流通断的设备，它通常用于控制电气设备的开关。

9. F：表示保险丝。

保险丝是一种用于保护电路的安全装置，当电流超过安全限制时，保险丝会熔断以保护电路和设备。

二、电气连接符号：1. +：表示正极。

正极是电池或电源的电流输出端。

2. -：表示负极。

负极是电池或电源的电流输入端。

3. A：表示安培。

安培是电流单位的缩写，用于表示电流的强度。

4. V：表示伏特。

伏特是电压单位的缩写，用于表示电压的大小。

5. Hz：表示赫兹。

赫兹是频率单位的缩写，用于表示电流或电压的周期性变化。

6. W：表示瓦特。

瓦特是功率单位的缩写，用于表示电路的能量转换。

电工电器符号大全1、电气图形符号的种类和组成电气图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

电气方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

2、电气图形符号分类：电气限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。

电气导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。

电气无源元件图形符号包括：电阻器，电感器，电容器等。

半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。

电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。

开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。

测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。

电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。

电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。

二进制逻辑单元图形符号包括：与输入输出和其他连接有关的限定符号，内部连接组合单元和时序单元等。

电气设备图形符号1、避雷器(F)避雷器：又称：surge arrester，能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

避雷器通常接于带电导线与地之间，与被保护设备并联。

当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。

2、变压器(T)变压器：变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离；稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。

变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器试验变压器转角变压器大电流变压器励磁变压器。

变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。

当一交流电流 (具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。

一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。

在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。

因此，变压器区分为升压与降压变压器两种。

大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。

基于铁材的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。

在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与二次电压的比值几乎与二者之线圈匝数比相同。

因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。

由于此项升压与降压的功能，使得变压器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更为经济，至于降压变压器，它使得电力运用方面更加多元化，可以这样说，没有变压器，现代工业实无法达到目前发展的现况。

cad电工常用50个电气符号1. 电源符号: 是一个圆圈内夹带一股铜线的直线2. 或门符号: 两条直线，形成一个 V 形3. 与门符号: 两个 V 形，中间有一个点4. 非门符号: 一个 V 形，上方带一个小圆圈5. 与非门符号: 与门符号上面加一个小圆圈6. 或非门符号: 或门符号上面加一个小圆圈7. 开关符号: 一个带有开关刻痕的直线8.继电器符号: 一个带有可切换接线的开关符号9. 接地符号: 三个水平线，中间带一个竖直线10. 晶体管符号: 一个箭头和两个交叉线11. 变压器符号: 双线圈，中间带一个直线12. 接触器符号: 一个开关形状的符号，带有一个弯曲的箭头13. 容器符号: 一个带有侧边和顶部出口的矩形14. 电阻符号: 一个直线，带有一个波浪形符号15. 电感符号: 一个直线，带有两个平滑的弧线16. 电容符号: 两个直线，中间带有一条平行线17. 电话符号: 一个螺旋线和一个小窗口18. 电池符号: 一个矩形，带有长直线和短直线19. 发电机符号: 一个圆环，带有一个大直线和一个小直线20. 能源符号: 一个雷电形状的符号21. 电机符号: 一个圆圈，带有一根小直线22. 电动机符号: 一个带有箭头的圆圈23. 电气设备符号: 一个圆圈，带有一个有尖端的弧线24. 流程控制符号: 一个圆圈，带有一个箭头25. 信号速度符号: 一个箭头，带有一个波浪形标记26. 交叉线符号: 一个十字形符号27. 电压正弦波符号: 一个正弦波形的符号28. 电流负向符号: 一个箭头，上面带有一个负号29. 三相交流电符号: 三个正弦波形的符号30. 断路器符号: 一个 X 形的符号31. 调光符号: 一个圆圈，带有一个弯曲的箭头和波浪线32. 按钮开关符号: 一个圆圈，带有一个短直线和弯曲的箭头33. 限流器符号: 一个正方形符号，带有一个箭头和一个波浪线34. 电动机起动器符号: 一个带有箭头和波浪线的圆圈35. 喇叭符号: 一个喇叭形状的符号，内部有一个波浪线36. 电源插头符号: 一个插头形状的符号，带有两个平行线37. 扬声器符号: 一个喇叭形状的符号，内部有一个斜线38. 光敏电阻符号: 一个波浪线符号，带有一个箭头39. 热敏电阻符号: 一个波浪线符号，带有一个实心三角形40. 半导体符号: 一个三角形符号，内部有一个箭头41. 振荡器符号: 一个带有曲线的三角形符号42. 震动开关符号: 一个 V 形符号，带有一个弯曲的箭头43. 手柄开关符号: 一个带有开关刻痕的弯曲箭头44. 锁定开关符号: 一个带有锁形符号的开关符号45. 逻辑门符号: 包括与门、或门、非门等各种逻辑门的符号46. 数字电路符号: 包括各种数字电路元件的符号，如触发器、计数器等47. 传感器符号: 包括各种传感器的符号，如温度传感器、湿度传感器等48. 电源接触器符号: 一个带有可切换接线的电源符号49. 激光符号: 一个带有直线和波浪形符号的圆圈50. 蓄电池符号: 一个圆圈，带有一个加号和一个减号。

电气常用符号大全
电气常用符号大全有：L：火线（红色导线）
N：零线（蓝色导线）
PE：地线（黄绿双色导线）
很多220V的电气或用电器都会标注L和N，这两个点就是电源的接点，另外开关和插座上也会有标注。

交流（AC）
直流（DC）
这两个符号对应常见的两种电源，用电器接线时一定要注意区分是接交流电还是直流电，另外万用表测量电压和电流时，也要注意区分交流和直流。

常开：NO
常闭：NC
很多电气元件上都有这两个标注，NO对应常开触点，NC对应常闭触点。

比如：中间继电器、交流接触器、时间继电器、接近开关、光电开关以及变频器和PLC等，电气自动化控制电路其实就是若干个NO和NC组成的混合电路。

隔离开关：QS
断路器：QF
两种常见的通断开关，起到分配电能，控制线路通断的作用。

隔离开关只有隔离作用，而断路器对线路和用电器有保护作用。

熔断器：FU
热过载继电器：FR
两种常见的过载保护电气元件，熔断器就是我们常说的保险丝，而热过载继电器是防止电机过载的常用电气。

电动机：M
发电机：G
这是两大类，一个属于供电设备，一个属于常见负载。

按钮开关：SB
转换开关：SA
两类常见的控制开关，包含多种样式。

正转：FWD
反转：REV
这两个符号常用来表示电动机转动的方向，一个对应正转，一个对应反转。

正极：VCC
负极：GND。

常用电气设备的文字符号有：
自动重合闸装置文字符号为（ARD）、
电容，电容器文字符号为（C）、
避雷器文字符号为（F）、
熔断器文字符号为（FU）、
发电机，电源文字符号为（G）、
指示灯，信号灯文字符号为（HL）、
电流继电器文字符号为（KA）、
接触器文字符号为（KM）、
热继电器，温度继电器文字符号为（KH）、（FR）时间继电器、延时继电器文字符号为（KT）、
速度继电器国家标准为SR
电动机文字符号为（M）、
中性线文字符号为（N）、
电流表文字符号（PA）、
保护线文字符号（PE）、
保护中性线文字符号（PEN）、
电能表文字符号为（PJ）、
电压表文字符号为（PV）、
电力开关文字符号为（Q）、
断路器文字符号为（QF）、
刀开关文字符号为（QK）、
隔离开关文字符号为（QS）、
电阻器文字符号为（R）、
启辉器文字符号为（S）、
按钮文字符号为（SB）、（SA）
变压器文字符号为（T）、
电流互感器文字符号为（TA）、
电压互感器文字符号为（TV）、
变流器，整流器文字符号为（U）、
导线，母线文字符号为（W）、
端子板文字符号为（X）、
电磁铁文字符号为（YA）、
跳闸线圈，脱扣器文字符号为（YR）。
