LC200、LC210高效液相色谱仪的说明

1 目的：为了规范LC-20AT高效液相色谱仪的使用、维护和保养，确保测量结果的准确性，特制定此规程。

2 范围：本规程适用于LC-20AT高效液相色谱仪的使用、维护和保养。

3 责任者：化验员4 程序：4.1 开机4.1.1 接通电源，开启泵、柱温箱、检测器等辅助设备。

4.1.2 开启计算机，双击打开LC solution窗口，单击分析，进入工作站。

4.1.3 计算机与仪器连接后，把配制好的流动相放入贮液瓶中，然后将排液阀旋钮逆时针旋转180°，打开冲洗阀，再按Purge键进行排空，检查吸滤头至入口单向阀流动相管路无气泡，即再按Purge键停止排空此时检查压力显示是否为“0”，若不为“0”，执行以下零压力调整操作：在停泵状态下，按func键多次，直至进入ZERO ADJ项，按Enter键完成初始压力调零，最后顺时针旋紧排空阀。

4.1.4 最大和最小保护压力设定4.1.4.1最大压力限制是流路中的压力所不能超过的值，最大保护压力设置的目的就是保护色谱柱和其他流路部件。

如果压力超过限定值，送液就将自动停止，发出报警声并显示出错信息。

在初始屏幕上按func两次，光标会在MAX字段后闪烁，提示输入新值，然后按Enter键，屏幕上出现新值。

4.1.4.2最小压力限制是防止以下情况发生的压力下降：a) 当流路中发生了漏液；b) 当储液瓶中的流动相流完时，空气将通过流路被抽进来。

如果压力下降至最小压力限制值以下时间超过1分钟，送液也将自动停止，同时发出报警声并显示出错信息。

4.1.5泵启动和停止：按Pump键，泵就开始启动，泵运行指示灯亮。

泵运行后，须注意观察显示面板上工作压力的显示值，确保压力上升并逐渐达到一个稳定值，一般压力波动的上下幅度不应大于0.5MPa。

需要停泵就只要再按Pump键，泵一停，运行指示灯就熄灭。

4.2 方法的建立与调用4.2.1 新建方法点击文件菜单下“新建方法文件”，建立一个空白方法仪器参数视图中的高级选项中设置，数据采集：设置分析时间→LC程序时间：按需要设置时间程序→泵：设置泵的流速，流动相通道、压力上限→检测器：设置氘灯开启、池温度、检测波长→柱温箱：设置柱温。

高效液相色谱仪使用说明书序言高效液相色谱仪（High-performance liquid chromatography, HPLC）是一种常用的分离技术，广泛应用于药物分析、食品安全监测、环境检测等领域。

本说明书旨在提供关于高效液相色谱仪的基本操作原理、使用方法和注意事项等信息，以帮助用户正确、高效地使用该仪器。

一、仪器概述高效液相色谱仪主要包括进样系统、色谱柱、泵液系统、检测器和数据处理系统等基本组成部分。

1. 进样系统进样系统用于将待测样品引入色谱柱中进行分离。

常见的进样方式包括自动进样器、手动进样器和微量注射器等。

2. 色谱柱色谱柱是分离相和固定相组成的圆柱体，是进行样品分离的关键组件。

用户应根据待测样品的特性选择适当的色谱柱型号和填充物。

3. 泵液系统泵液系统通过输送流动相将样品送入色谱柱中，并提供足够的压力以保持流速和流动相性质的稳定。

泵液系统可根据实际需求配置恒压、梯度或等压梯度等控制方式。

4. 检测器检测器用于监测和记录样品的化学信号，并将其转化为可读的信号输出。

常见的检测器包括紫外可见检测器、荧光检测器、电化学检测器等。

5. 数据处理系统数据处理系统用于采集、处理和分析检测到的信号，通常配备有专业的软件。

用户可根据需要选择合适的数据处理系统，并进行适当的参数设置。

二、操作方法1. 仪器准备（1）保证仪器通电正常并处于稳定工作状态。

（2）检查流动相储液瓶中是否有足够的流动相，并确保其配制符合要求。

（3）检查色谱柱的连接情况，确保柱座和柱连接部位严密无泄漏。

（4）开启数据处理系统，确保与色谱仪的连接正常。

2. 样品准备根据实验要求选择合适的样品，并进行必要的前处理工作，如过滤、稀释等。

3. 进样操作（1）将样品溶液通过合适的进样方式加入进样器中。

（2）设置进样体积和进样方式等参数，并进行进样操作。

4. 流动相系统设置（1）根据实验要求选择合适的流动相，注入流动相储液瓶中。

（2）设置流速、梯度等参数，并进行流动相系统的初始化。

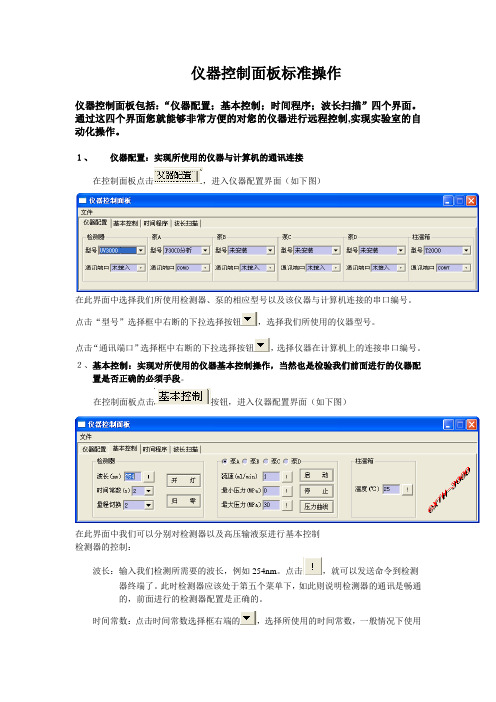

仪器控制面板标准操作仪器控制面板包括：“仪器配置；基本控制；时间程序；波长扫描”四个界面。

通过这四个界面您就能够非常方便的对您的仪器进行远程控制,实现实验室的自动化操作。

１、仪器配置：实现所使用的仪器与计算机的通讯连接在控制面板点击，进入仪器配置界面（如下图）在此界面中选择我们所使用检测器、泵的相应型号以及该仪器与计算机连接的串口编号。

点击“型号”选择框中右断的下拉选择按钮，选择我们所使用的仪器型号。

点击“通讯端口”选择框中右断的下拉选择按钮，选择仪器在计算机上的连接串口编号。

２、基本控制：实现对所使用的仪器基本控制操作，当然也是检验我们前面进行的仪器配置是否正确的必须手段。

在控制面板点击按钮，进入仪器配置界面（如下图）在此界面中我们可以分别对检测器以及高压输液泵进行基本控制检测器的控制：波长：输入我们检测所需要的波长，例如254nm。

点击，就可以发送命令到检测器终端了。

此时检测器应该处于第五个菜单下，如此则说明检测器的通讯是畅通的，前面进行的检测器配置是正确的。

时间常数：点击时间常数选择框右端的，选择所使用的时间常数，一般情况下使用默认的2S。

量程切换：点击量程切换选择框右端的，选择所使用的量程，一般情况下使用默认的2AU/2000mV开灯/关灯：，，是一个切换按钮，控制检测器的灯的开/关。

调零：点击此按纽可以进行检测器的吸收值归零。

泵的控制：分别对泵A、泵B、泵C、泵D进行基本控制流速（ml/min）：直接输入所使用的流速，然后按下右边的，则泵应该进入运行状态，如此则说明前面进行的泵的配置是正确的。

按下，则泵停止运行。

右边的，用于泵在运行状态在线修改流速。

最小压力（MPa）：设定最小压力保护，直接输入即可。

最大压力（MPa）：设定最大压力保护，直接输入即可。

压力曲线：可以选择是否在工作界面显示泵的压力曲线。

３、时间程序：实现程序运行的自动化，尤其对于梯度洗脱试验来说尤其重要实现梯度洗脱自动化。

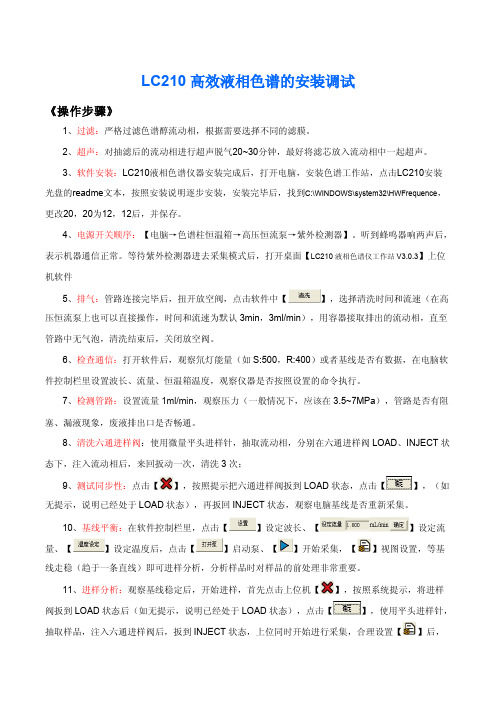

LC210高效液相色谱的安装调试《操作步骤》1、过滤：严格过滤色谱醇流动相，根据需要选择不同的滤膜。

2、超声：对抽滤后的流动相进行超声脱气20~30分钟，最好将滤芯放入流动相中一起超声。

3、软件安装：LC210液相色谱仪器安装完成后，打开电脑，安装色谱工作站，点击LC210安装光盘的readme文本，按照安装说明逐步安装，安装完毕后，找到C:\WINDOWS\system32\HWFrequence，更改20，20为12，12后，并保存。

4、电源开关顺序：【电脑→色谱柱恒温箱→高压恒流泵→紫外检测器】。

听到蜂鸣器响两声后，表示机器通信正常。

等待紫外检测器进去采集模式后，打开桌面【LC210液相色谱仪工作站V3.0.3】上位机软件5、排气：管路连接完毕后，扭开放空阀，点击软件中【6、检查通信：打开软件后，观察氘灯能量（如S:500，R:400）或者基线是否有数据，在电脑软件控制栏里设置波长、流量、恒温箱温度，观察仪器是否按照设置的命令执行。

7、检测管路：设置流量1ml/min，观察压力（一般情况下，应该在3.5~7MPa），管路是否有阻塞、漏液现象，废液排出口是否畅通。

8、清洗六通进样阀：使用微量平头进样针，抽取流动相，分别在六通进样阀LOAD、INJECT状态下，注入流动相后，来回扳动一次，清洗3次；9、测试同步性：点击【10、基线平衡：在软件控制栏里，点击【11、进样分析：观察基线稳定后，开始进样，首先点击上位机【即可等待观察实验结果。

菜单栏可以设置图谱是否自动保存、保存路径、保存时间，亦可点击【12、图谱处理：找到保存的HW格式的文件，点击进去后，点击【13、清洗关机：清洗六通进样阀，另把注射器等工具清理整洁。

先关检测器，泵不要关掉，应改用流动相冲洗泵，不同的流动相冲洗时间不同，一般冲洗30min以上，若是缓冲盐作流动相应先用20%甲醇水溶液冲洗30min，再用80%甲醇水溶液冲洗30min最后用纯甲醇冲洗30min，然后关闭液相泵；。

高效液相色谱仪操作说明书一、引言高效液相色谱仪（HPLC）是一种广泛应用于化学、生物医药、环境监测等领域的分析仪器。

本操作说明书旨在帮助用户正确有效地操作HPLC仪器，以获得准确可靠的分析结果。

二、仪器概述1. 主要组成：HPLC仪器主要包括进样系统、色谱柱、流动相装置、检测器及数据分析系统等组成部分。

2. 基本原理：HPLC利用流动相在高压下通过色谱柱，样品分离后再由检测器进行检测和信号记录，通过数据分析系统生成分离效果图谱或定量结果。

三、操作步骤1. 准备工作a) 确保仪器电源已接通，并检查各部分连接是否牢固。

b) 打开相关软件并进行系统初始化。

c) 根据待分析样品的特性，选择适宜的色谱柱和流动相。

2. 进样系统操作a) 将待测样品通过合适的方法制备成溶液。

b) 打开进样系统的相关开关，将样品通过进样针注入进样口。

c) 调整进样量和进样速度，确保样品完全被进样器吸取。

3. 色谱柱操作a) 将色谱柱连接到系统中，并确保连接处密封良好。

b) 根据样品性质选择合适的流动相和梯度条件，设置柱温以提高分离效果。

c) 在柱前和柱后设置适当的减压阀，调节流量和压力，确保色谱柱正常运行。

4. 流动相装置操作a) 根据检测要求准备合适的流动相溶液。

b) 将流动相溶液通过流动相装置输送至色谱柱，确保流速和流量稳定。

5. 检测器操作a) 打开检测器并进行相关参数设置，如波长选择、灵敏度调节等。

b) 将流经色谱柱的样品原液通过检测器进行检测，并记录信号。

6. 数据分析与结果生成a) 使用相应的数据分析软件，导入检测到的信号数据。

b) 根据需求进行峰面积积分、峰高浓度定量等相关数据分析。

c) 生成分析图谱或报告，并保存结果。

四、故障排除在操作过程中，可能会遇到一些故障情况，以下列举一些常见故障及其排除方法：1. 柱堵塞：检查柱前和柱后的减压阀是否打开和调整流量。

2. 波峰异常：检查流动相和检测器参数设置是否正确。

3. 信号丢失：检查进样系统是否正常工作，检查柱连接是否存在泄漏。

1、目的明确LC-20AT高效液相色谱仪的使用要求、基本操作步骤、维护、保养方法，以便于按照规程进行仪器操作。

2、范围本规程适用于LC-20AT高效液相色谱仪的使用操作。

3、责任者分析员执行本规程，QC经理及指定人监督本规程的实施。

4、内容4.1 系统组成：本系统由1个LC-20ATvp溶剂输送泵、Rheodyne 7725i手动进样阀、SPD-20A紫外-可见检测器、N2000色谱工作站和台式电脑等组成。

4.2 准备4.2.1使用前应根据待检样品的检验方法准备所需的流动相，用合适的0.45μm 滤膜过滤，超声脱气20min。

4.2.2 根据待检样品的需要更换合适的色谱柱（柱进出口位置应与流动相流向一致）和定量环。

4.2.3 配制样品和标准溶液（也可在平衡系统时配制），用合适的0.45μm滤膜过滤。

4.2.4 检查仪器各部件的电源线、数据线和输液管道是否连接正常。

4.3 开机4.3.1接通电源，依次开启不间断电源泵、检测器、工作站，待泵和检测器自检结束后，打开电脑显示器、主机。

4.3.2 启动N2000色谱工作站4.3.2.1确认仪器、工作站启动后，打开计算机电源，并从Windows的桌面双击N2000色谱工作站图标开启。

4.3.2.2 显示通道对话框，选择“打开通道1或2”后，点击确定。

4.3.2.3 进入实验信息对话框，输入相应的实验标题、实验者、实验单位、实验简介。

4.3.2.4 点击“方法”，在“采集控制”对话框中输入“采样结束时间”。

4.3.2.5 分别点击“积分”、“组分表”、“谱图显示”、“报告编辑”、“仪器条件”，进行相应的设置。

4.3.2.6 单击“数据采集”，进入“数据采集”窗口，点击“查看基线”进行采集数据。

4.4 设置分析参数4.4.1 设置新的波长参数时，请从通过SPD-20A检测器中“func”按钮打开的列表中选择PARAMETER，设置所需的波长，按enter确定。

高效液相色谱仪使用说明1.准备工作-确保仪器处于良好的工作状态，包括液相泵、进样器、检测器等。

-检查液相系统的压力，确保其正常运转，防止发生泄漏。

-配制样品溶液，根据实验要求合理选择溶剂，并进行适当的预处理（如过滤、稀释等）。

2.仪器开机-打开HPLC主机电源，并等待其自检完成。

-检查HPLC控制软件是否正常运行，确保能够与仪器进行连接。

-点击仪器上的电源按钮，启动液相泵和检测器。

3.参数设置-在HPLC控制软件上设置分离柱类型、柱温、流速、梯度时间等参数，根据具体分析需求进行调整。

-设置进样器类型、进样量、进样方式等参数。

对于自动进样器，可以根据需求选择自动取样量和进样模式（如全自动、自动稀释等）。

4.样品进样-将样品注射器浸入样品溶液中，吸取适量的溶液。

-将注射器插入进样器，并按照设定的参数进行进样。

-如果使用自动进样器，将样品放置在样品托盘上，设置好进样量和进样模式，然后启动自动进样程序。

5.进行分离-点击HPLC控制软件上的“运行”按钮，启动色谱分离程序。

-观察检测器的信号和色谱图，确保分离效果良好。

-如有需要，可以对实时结果进行记录，以便后续的数据分析和处理。

6.清洗仪器-在实验结束后，关闭色谱柱，避免柱材料干燥堵塞。

-关闭液相泵和检测器，将废液排空。

-按照要求进行液相系统的清洗和保养，包括冲洗柱子、清洗进样器、检测器等。

7.数据处理-将HPLC分析得到的数据导出到计算机中。

-使用相关的数据处理软件进行数据处理和分析，如峰面积计算、定量分析、质谱图的解释等。

-如有需要，可以生成报告或结果图表，以备后续参考。

注意事项：-严格按照操作规程操作仪器，避免操作失误导致意外事故和数据异常。

-定期维护和保养仪器，确保其长期有效运行。

-注意安全使用有毒、易燃、易爆的溶剂和试剂，如有需要应采取相应的安全措施。

-遵守实验室规章制度，切勿滥用仪器，保证仪器的正常使用和他人使用的权益。

总结起来，高效液相色谱仪的使用说明主要包括准备工作、仪器开机、参数设置、样品进样、分离操作、仪器清洗和数据处理。

LC200使用说明书(20XX概述LC200系列仪表被设计用于诸如皮带秤、配料秤、定量秤、料斗秤、减重秤、失重秤等连续累计自动衡器的称重显示控制器，并严格按照Q/140000LC001-20XX《LC200称重显示控制器》企业标准研制生产。

LC200系列仪表具有多种可选择的通讯联网接口和可扩展的控制接口，可以满足用户多种计量、检测、控制和联网的需求，全中文图形显示方式提供了丰富的运行数据和简洁的操作界面，并具有盘装、台式、壁挂三种结构方式，用户可根据安装环境和使用方式选用相应的机型。

本说明书提供LC200系列仪表的选型、安装、调试、操作和维护的方法。

LC200系列仪表操作虽然简单，但错误的安装和误操作可能引起计量精度的下降、控制功能的丧失、外部配套设备的损坏以及意外事故的发生。

因此在安装和使用前务必仔细阅读本使用说明书，直至掌握正确的安装和使用方法。

LC200系列仪表的功能和型号将在以后不断增加，我们力求做到每次再版使用说明书时，其内容与当时的LC200系列仪表一致，但可能出现遗漏或错误，因此希望您给予谅解。

特别是当您发现错误、疑点或遗漏之处时，请及时咨询我们或经销商以获得最新信息。

仪表交货时的注意事项用户拆开LC200仪表的包装箱时，请认真确认：■■■■在运输过程中是否有损坏仪表铭牌数据是否与订货一致随仪表一起发送的附件是否齐全通电检查仪表显示功能和按键操作是否正常。

本公司严格按照ISO9000质量体系进行开发和制造，每台产品出厂前都经过严格的质量检测，如果发现有缺陷，请速与厂家或经销商联系解决。

产品的保修用户购买本产品起一年内为产品保修期，在以下情况，即使在保修期内，也是有偿服务：■■■错误的安装使用及不适当的修理、改造引起的故障超过仪表技术指标规定的范围使用而出现的故障购买后人为损坏或不可抗自然因素损坏。

产品选型LC200 －P产品号系列号 P:盘装机箱LC200 B:壁挂机箱 T:台式机箱 - 1 -第一章安全注意事项■■■■■请将仪表安装在金属等不可燃物体上，否则有发生火灾的危险。

标准操作规程第 1 页共 4 页1 仪器组成和开机1.1 仪器组成本系统由LC-20AT泵、SPD-20A紫外检测器、DGU-20A5真空脱气机、CTO-10ASvp柱温箱、SIL-20AC自动进样器、LCsolution色谱工作站（1.21SP1版本）和打印机组成。

1.2 开机将电源插头分别插入插座，打开泵、真空脱气机、紫外检测器、柱温箱和自动进样器的电源开关；打开计算机，鼠标双击桌面上的【LCsolution】图标打开一个窗口。

如需进行在线操作，点击图标，输入用户名和密码，点击【OK】即进入工作站的在线操作页面；如要进行离线分析方法的建立和修改则点击下方的图标；点击【Postrun】图标则进入数据分析和处理界面。

进入在线操作页面后，可看到如下几部分组成：--最上方为命令栏，依次为File、Edit、View、Method等；--命令栏下方为常用命令的快捷操作图标，分别用于样品序列分析、单个样品分析、管路排空、仪器开关等；--左侧为辅助栏，显示几个分析作业流程的操作图标，如系统设置，数据采集，序列表，离线分析等；--中部为数据信号显示栏；--下部为仪器工作参数栏：包括泵、检测器、柱温等；1.3 开机清洗打开泵的排液阀，点击上方快捷命令按钮【Auto Purge】，可对仪器管路进行冲洗。

清洗的管路和清洗时间可在仪器工作参数设置界面中的【Auto Purge】窗口进行选择和设置，可对A、B、C、D四个流动相管路和自动进样器进行清洗。

2 分析方法的建立、保存和调用2.1 分析方法的建立在仪器运行参数设置界面，点击【Normal】出现主要运行参数，点击【Advanced】出现全部运行参数。

2.1.1 采样时间设置在【Data Acquisition】窗口中，左侧【LC Stop Time】框中输入样品运行时间；右侧【Acquisition Time】打勾同时输入检测起始时间和检测结束时间。

2.1.2 输液泵参数设置在【Pump】窗口中，选择【Low pressure gradient】模式，输入总流速和流动相比例。
