3）示差折光检测器
原理：利用两束相同角度的光照射溶剂相和样 品+溶剂相，利用二者对光的折射率不同，其中一束 （通常是通过样品+溶剂相）光因为发生偏转造成两 束光的强度差发生变化，将此差示信号放大并记录， 该信号代表样品的浓度。
为通用型检测器，灵敏度为10-7g/mL。但对温 度变化敏感，且不适于梯度淋洗。
当采用粘度较大的试剂，如CC4，CH3OH, 丙酮，二氧杂环已烷、THF 等。 填充方法：
填充时，按上述方法制作匀浆液，用流动相充满色谱柱及其延长管中， 然后将匀浆液倒入匀浆填充器，在较高压力下迅速将其注入色谱柱内。要 求填充速度快(防凝聚、沉降或结块)、且无空气进入(影响填充均匀性)。
完整版PPT课件
22
完整版PPT课件
23
3. 色谱柱
1）对色谱柱的要求：内壁光滑的优质不锈钢柱，柱接头的死体积尽可能小。 柱长多为15~30cm，内径为4~5mm(尺寸排阻色谱柱常大于5mm，制备色谱 柱内径更大)； 2）柱的填充：主要采用匀浆法。根据使用匀浆试剂的性质不同可分为： 平衡密度法：
即使溶剂密度和填充颗粒密度相近，此时颗粒沉降速度趋于0。常用的 匀浆试剂有四氯乙烯、四溴乙烷和二碘甲烷等； 非平衡密度法：
Deuterium lamp
Lens
Lens system Holmium filter Detector cell
Optical slit
完整版PPT课件
Diode Array
Grating 33
Time msec
LIGH T
PHOTODIOD E
Wavelength nm

图1高效液相色谱仪的系统流程图原理

图1高效液相色谱仪的系统流程图原理
HPLC成为解决生化分析问题最有前途的方法。因而被广 泛应用到生物化学、食品分析、医药研究、环境分析、无机分 析等各种领域。高效液相色谱仪与结构仪器的联用是一个重要 的发展方向。
液相色谱- 质谱连用技术受到普遍重视, 如分析氨基甲酸酯 农药和多核芳烃等; 液相色谱- 红外光谱连用也发展很快,如在环 境污染分析测定水中的烃类, 海水中的不挥发烃类, 使环境污染 分析得到新的发展。
高效液相色谱仪的应用
高效液相色谱法只要求样品能制成溶液, 不受样品挥发性的 限制,流动相可选择的范围宽,固定相的种类繁多,因而可以分离 热不稳定和非挥发性的、离解的和非离解的以及各种分子量范 围的物质。
与试样预处理技术相配合,HPLC 所达到的高分辨率和高灵 敏度, 使分离和同时测定性质上十分相近的物质成为可能,能够 分离复杂相体中的微量成分。随着固定相的发展, 有可能在充分 保持生化物质活性的条件下完成其分离。
（2）高压输液泵容易出现的问题是：①压力升不上去：检查一下桌面上是否 有漏下的液滴，如果有拧紧漏液处即可。②压力过高：看一下抽取流动相的 塑料管里是否有气泡，如果有，则按一下Stop，这时候千万别抽气泡，等压 力降下来，最好到0Psi，这时候抽出气泡。如果在过高的压力下抽气泡，后 果会非常严重，流通池会被鼓破，无法分析样品，并且会给你带来很多困 惑，当然如果有经验的话会及时发现，因为流通池破了后会流出蓝色的墨水 样的液体。
高速——流速为0.1～10.0 mL/min。 高效——塔板数可达5000/米。在一根柱中同时分离成份可达 100种。 高灵敏度——紫外检测器灵敏度可达0.01ng。同时消耗样品 少。 HPLC与经典液相色谱相比有以下优点：
速度快——通常分析一个样品在15～30 min，有些样品甚至在 5 min内即可完成。

高效液相色谱仪 工作原理

高效液相色谱仪 工作原理

高效液相色谱仪工作原理
一、压力流动
高效液相色谱仪中的压力流动是靠高压泵来实现的。

高压泵是产生高压输送液体的装置，它将储液器中的溶剂经流经进样阀的液体送入色谱柱，并使柱内液体流动保持一定流速。

在高效液相色谱中，为了获得一致的柱压，流速必须是恒定的。

在排除压力波动等因素后，只要柱压恒定，流速就恒定。

二、吸附/洗脱过程
在高效液相色谱中，分离过程本质上是溶液中被分离物质在两相之间进行分配的过程。

在固定相和流动相之间，被分离物质依据其在两相之间的分配达平衡后进行分离。

这个过程分为两个步骤：在两相间达到平衡和从两相中分离。

三、分离
分离是高效液相色谱仪中的核心部分，主要通过色谱柱实现。

色谱柱由固体吸附剂或涂层填充剂填充于直径约为1-5mm的玻璃或金属球体中制成。

样品溶液经过高压泵注入，进入色谱柱。

在色谱柱中，不同组分依据其在固定相和流动相之间的分配系数差异进行分离。

四、检测
检测器是高效液相色谱仪中的重要部分，用于对被分离的组分进行检测和测量。

检测器根据物质的物理或化学属性将组分转化为可测量的电信号，如紫外-可见光吸收、荧光、电化学等。

这些信号被记录并用于确定被分离组分的浓度和数量。

五、数据处理
数据处理是高效液相色谱仪中的最后一步，通过计算机软件对采集到的数据进行处理和分析。

数据处理主要包括数据采集、数据预处理、色谱峰识别和定量分析等步骤。

数据处理结果以图谱形式呈现，通过图谱可以直观地了解样品中各组分的含量和分布情况。

高效液相色谱的原理与构造.pptx

高效液相色谱的原理与构造.pptx

第14页/共63页
2.4 HPLC的基本类型：
等度： —吸光度相同； —在整个运行过程中溶剂组成保持不变 (60:40 甲醇/水)
第15页/共63页
梯度： —在运行过程中溶剂组成变化； —渐变或台阶式变化。 100% H20/ 0% MeOH 到0% H2O/100% MeOH
第16页/共63页
三、HPLC分离公式与术语
色谱图：—样品流经色谱柱和检测器，所得到的信号-时间曲线，又称 色谱流出曲线(elution profile)。这是一张由仪器提供的表示分离状况的色谱图，这张色谱图含有丰富的信息，现在我们来测量色谱图并以此对一些基本理论展开讨论。
第17页/共63页
（2）表面多孔型担体 （薄壳型微珠担体） 30～40μm的玻璃微球，表面附着一层厚度为1 ～ 2μm的多孔硅胶。 表面积小，柱容量底；
第4页/共63页
（3）化学键合固定相
化学键合固定相: 目前应用最广、性能最佳的固定相； a. 硅氧碳键型： ≡Si—O—C b. 硅氧硅碳键型：≡Si—O—Si — C 稳定，耐水、耐光、耐有机溶剂，应用最广； c. 硅碳键型： ≡Si—C d. 硅氮键型： ≡Si—N
第37页/共63页
四元泵包括一个溶剂槽、一个真空脱气机和一个四通道梯度泵。四通道的梯度泵包括一个高速配量阀和一个泵组件。它通过低压混合来产生梯度。
第38页/共63页
四元泵的液路图
第39页/共63页
4.3 自动进样器
第40页/共63页
流路中为高压力工作状态；通常使用耐高压的六通阀进样装置；其结构如图所示：
（4）流动相同时还应满足检测器的要求。当使用紫外检测器时，流动相不应有紫外吸收。
第13页/共63页

高效液相色谱仪的工作原理幻灯片课件

高效液相色谱仪的工作原理幻灯片课件
3
气相色谱法的特点
（1）分离效能高。对物理化学性能很接近的复杂混 合物质都能很好地分离，进行定性、定量检测。有 时在一次分析时可同时解决几十甚至上百个组分的 分离测定。 （2）灵敏度高。能检测出ppm级甚至ppb级的杂质含 量 （3）分析速度快。一般在几分钟或几十分钟内可以 完成一个样品的测定。 （4）应用范围广。气相色谱法可以分析气体、易挥 发的液体和固体样品。就有机物分析而言，应用最 为广泛，可以分析约20%的有机物。此外，某些无机 物通过转化也可以进行分析。
7
气相色谱仪的常用检测器
• 1.TCD（热导检测器） • 2.FID（氢火焰离子化检测器） • 3.FPD（火焰光度检测器）
• 4.NPD（氮磷检测器）
• 5.ECD（电子捕获检测器）
8
热导检测器TCD
原理：气流中样品浓度发生变化，则从热敏元件上 所带走的热量也就不同，从而改变热敏元件的电阻 值，由于热敏元件为组成惠斯顿电桥之臂，只要桥 路中任何一臂电阻发生变化，则整个线路就立即有 信号输出。 特点：此检测器几乎对所有可挥发的有机和无机物 质均能响应。但灵敏度较低，被測样品的浓度不得 低于万分之一。属非破坏性检测器。
9
氢火焰离子化检测器FID
• 原理：在氢氧焰的高温作用下，许多分子均将 分裂为碎片，并有自由基和激态分子产生，从 而在氢焰中形成这些高能粒子所组成的高能区， 当有机分子进入此高能区时，就会被电离，从
而在外电路中输出离子电流信号。
• 特点：体积小，灵敏度高，死体积小，应答时
间快，但对部分物质如H2、O2、N2、CO、CO2、
氮磷检测器NPD
• 原理:在FID中加入一个用碱金属盐制成的玻璃珠
当样品分子含有在燃烧时能与碱盐起反应的元素 时，则将使碱盐的挥发度增大，这些碱盐蒸气在

高效液相色谱HPLC流程示意图PPT课件

高效液相色谱HPLC流程示意图PPT课件
样品所含组分的最少个数； 定性分析（保留值）； 定量分析（峰高或面积）； 分离效能（保留值及区域宽度）； 两相选择的依据（峰间距离）
论文内容
第8页/共16页
高效液相色谱(HPLC)流程示意图
第9页/共16页
HPLC组成图
第10页/共16页
HPLC组成示例
第11页/共16页
高效液相色谱法的特点
▪ 高压：一般可以达到150~300kg/cm2 ▪ 高速：一般可以达到1~10mL/min ▪ 高效：一般可以达到60000理论塔板/米 ▪ 高灵敏度 ：微升数量级的就可以进行全分析
第12页/共16页
➢分类：液—液分配色谱
液—固分配色谱 离子交换色谱 排斥色谱
➢选择：样品的分子量范围
溶解度 分子结构
❖20世纪60年代后期 液相色谱法得到了快速
发展
论文内容
第2页/共16页
第3页/共16页
第4页/共16页
❖ 分配系数 K和分配比k K=(溶质在固定相中的浓度)/(溶质在流动相中的
浓度) =Cs / Cm
K为每一溶质的特征值，仅为固定相和温度有关， 与两相体积论文内容、柱管特性及仪器无关。 k=(组分在固定相中的质量)/(组分在流动相中的质 量)
论文内容
➢ 色谱分析方法发展概述 ➢ 分类 ➢ 基本原理
➢流出曲线及有关术语 ➢高效液相色谱简介
第1页/共16页
❖1903年 Tswett创立色谱法（在碳酸钙上分 离了叶绿素）
❖20世纪四五十年代 出现了纸色谱（PC)和 薄层色谱法（TLC)
❖1952年 James和Martin提出了气相色谱法 （GC)
第13页/共16页
高效液相色谱的应用
高效液相色谱，特别适用于分离 沸点高和热稳定性差的物质，目前已 广泛应用于化工、食品、医药、生化、 卫生、环境保护和高能化合物等生产 和科研工作中。

高效液相色谱仪的结构

高效液相色谱仪的结构

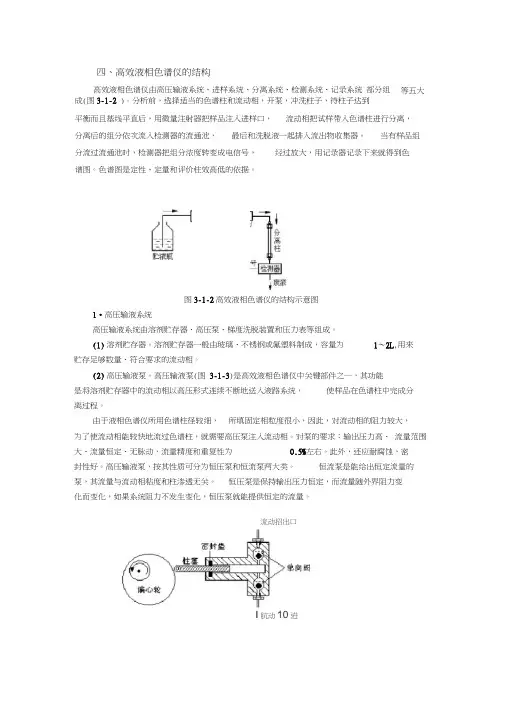

四、高效液相色谱仪的结构高效液相色谱仪由高压输液系统、进样系统、分离系统、检测系统、记录系统 部分组成(图3-1-2 )。
