GW4-110型隔离开关分解、安装及调试标准化作1 范围本作业指导书适用于九江供电公司GW4-110型隔离开关分解、安装及调试工作。
2 引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）DL 5009.3-1997 电力建设安全工作规程（变电所部分）GBJ147-1990 电气装臵安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程（热力和机械）GW4型隔离开关使用说明书GW4型隔离开关检修工艺导则3 修前准备3.1 准备工作安排√序号内容标准责任人备注1 开工前3天，向有关部门上报本次工作的材料计划根据摸底时设备状况及需执行的反措计划2 在工作前2天提交相关停役申请3 开工前1天，准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况4 根据本次作业内容和性质确定好检修人员，并组织学习本指导书要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项5 填写第一种工作票，在开工前一天交值班员工作票应填写正确，并按《电业安全工作规程》执行3.2 人员标准√序号内容责任人备注1 现场工作人员的身体状况、精神状态良好2 作业辅助人员（外来）必须经负责施教的人员，对其进行安全措施、作业范围、安全注意事项等方面施教后方可参加工作3 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格4 作业负责人必须经公司批准3.3 备品备件√序号名称规格单位数量备注1 瓷瓶调整片/ 片84 螺丝φ12×35 只105 平垫φ12 只126 弹垫φ12 只107 开口销φ1 只38 开口销φ2 只39 开口销φ3 只33.4 工器具√序号名称规格单位数量备注1 管子钳10寸把12 套筒扳手10～32 付13 梅花扳手22～24 把24 梅花扳手17～19 把 35 梅花扳手12～14 把 36 铁榔头 2.5磅只 17 锉刀园锉把 28 锉刀平锉把 29 活动扳手12寸把 210 塞尺/ 把 111 安全带副 312 绝缘梯3米把 213 机油枪/ 把 114 绳索φ10 支 4 5M15 脚手架套 1 检查合格16 水平尺把 117 垂直度吊锤个 1 带吊锤线3.5 材料√序号名称规格单位数量备注1 钢锯条300mm、细齿支 22 导电脂/ kg 0.33 黄油/ 瓶 14 机油＃30 kg 0.15 中性凡士林/ kg 0.16 记号笔极细支 17 洗手液/ 瓶0.38 汽油kg 29 00#水磨砂纸张 23.6 危险点分析√序号内容1 作业人员高处作业时不小心会坠落2 物件高处坠落会伤害闸刀构架底下工作人员3 机构箱内工作时误碰带电二次接线触电4 隔离开关误动,会引起设备损坏或伤害人体5 误入带电间隔、触电伤害3.7 安全措施√序号内容1 确认＿＿＿＿＿断路器在断开位臵2 确认＿＿＿＿＿隔离开关、＿＿＿＿＿隔离开关已拉开，并挂“禁止合闸，有人工作”标示牌3 确认＿＿＿＿＿隔离开关两侧已装设接地线4 检查确认现场安全措施与工作票所列安全措施一致5 开工前确认＿＿＿＿＿隔离开关操动机构操作电源已断开6 登高时，梯子应做好防倾到措施7 工器具、物品上、下应用绳子传递，禁止抛掷8 用手动操作手柄操作时，先切断操作电源；电动操作时，必须取下手动操作手柄后方可进行电动操作9 隔离开关调试操作时，要先进行手动操作，操作时注意隔离开关构架上是否有工作人员，若有须先向工作人员询问是否可进行操作，并提醒其注意相间连杆和隔离开关刀杆10 工作结束后，将设备（隔离隔离开关、控制电源、操作电源等）恢复至工作许可时状态11 一般废弃物应放垃圾箱内，不得随便乱扔3.8 人员分工√序号作业项目负责人作业人员1 搭脚手架2 隔离开关分解、安装及调试3 安全监护4 材料及工器具管理4、作业流程图日期：工作许可（三级交底）日期：工器具、材料准备日期：隔离开关各部分解日期：隔离开关各部检查及安装5作业程序及作业标准5.1 开工√序号内容到位人员签字1 工作票负责人按公司有关规定办理好工作票许可手续，完成三级交底工作2 本作业负责人对本班工作人员进行明确分工，并在开工前检查确认所有工作人员正确使用劳保用品3 在本作业负责人带领下进入作业现场并在工作现场向所有工作人员详细交待作业任务、安全措施和安全注意事项，全体工作人员应明确作业范围、进度要求等内容，并在到位人员签字栏上分别签名5.2 检修内容和工艺标准√序号检修内容工艺标准安全措施及注意事项检修结果责任人签字1 准备工作1.1 1、开工前三交1、按规定开工前交底全过程录音；2、交底互动问答；3、工作人员着工作服；行录音，应确保录音记录回放声音清楚。
110kV郑家营输变电工程隔离刀闸安装作业指导书2008--07--28 发布 2008--08--05 实施云南建源电力工程有限公司发布前言根据变电站变实际情况，确保安装及调试顺利进行，特编制本作业指导书。
本作业指导书由云南建源电力工程有限公司提出本作业指导书主要起草单位：云南建源电力工程有限公司批准人：审核人：编制人：本作业指导书由云南建源电力工程有限公司总工室负责解释目录一、引言 (1)二、编制依据 (1)三、隔离刀闸安装工艺要求 (1)四、安全及文明施工 (2)五、危险点预测与预控措施 (1)隔离刀闸安装作业指导书一、引言隔离刀闸是变电站的主要一次设备之一，是变电站停电过程中的明显断开点，隔离刀闸的安装工艺和质量关系到隔离到的运行。
二、编制依据《电气装置安装工程质量检验及评定规程》《厂家安装说明书》三、隔离刀闸安装工艺要求3.1、瓷柱安装外观检查：清洁、无裂纹；瓷铁胶合处粘合牢固；瓷柱与底平面操作轴间连接螺栓紧固；触指、触头清洁，无损伤、变形。
瓷柱安装垂直，相间距离符合厂家说明书上的数值。
3.2、导电部分可挠软连接检查：连接可靠，无折损；接线端子检查：清洁，平整，并涂有电力合脂；有镀银层的触头表面检查：完整、无脱落。
3.3、传动部件传动部件安装正确、固定牢固；操作检查：咬合准确，轻便灵活；辅助开关动作可靠，触点接触良好；接地刀与主触头间机械或电气闭锁准确可靠；对于刀闸电动时，在分、合闸极限位置时，可靠切除电源；机构箱密封垫完好。
3.4、隔离开关的调整合闸状态时，触头相对位置、备用行程及触头两侧接触压力；分闸状态触头间净距离或拉开角度，符合厂家说明书上的要求。
触头接触时的不同期允许值：110隔离刀不大于10mm。
引弧触头与主动触头动作顺序正确；隔离开关与操作机构联动平稳、无卡阻。
防松螺母紧固、开口销张开。
3.5、接地底座、机箱机接地牢固，导通良好。
3.6、油漆隔离底座镀锌槽钢的焊接部位，即时清理焊渣，并刷防锈漆，在底座槽钢喷、刷漆时，用塑料布对瓷柱进行包裹，防止被油漆污染；接地刀的垂直连杆、水平连杆均刷黑漆。
编号：Q/×××固原供电局110kV隔离开关小修作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
固原供电局
1 范围
本作业指导书适用于固原供电局110kV隔离开关小修。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）
DL 5009.3-1997 电力建设安全工作规程（变电所部分）
GBJ147-1990 电气装臵安装工程:高压电器施工及验收规范
电安生[1994]227号电业安全工作规程（热力和机械）
GW4-110DW/1250型隔离开关安装使用说明书（西安高压开关厂）
CJ6型操作机构使用说明书（西安高压开关厂）
3 修前准备
3.1 准备工作安排
3.2 人员标准
3.3 备品备件
3.4 工器具
3.5 材料
3.6 危险点分析
3.7 安全措施
3.8 人员分工
4 作业程序及作业标准4.1 开工
4.2 检修电源的使用
4.3 检修内容和工艺标准
4.4 竣工
5验收记录
6 作业指导书执行情况评估
7 附录
7.1 设备主要技术参数(参考性附录)。

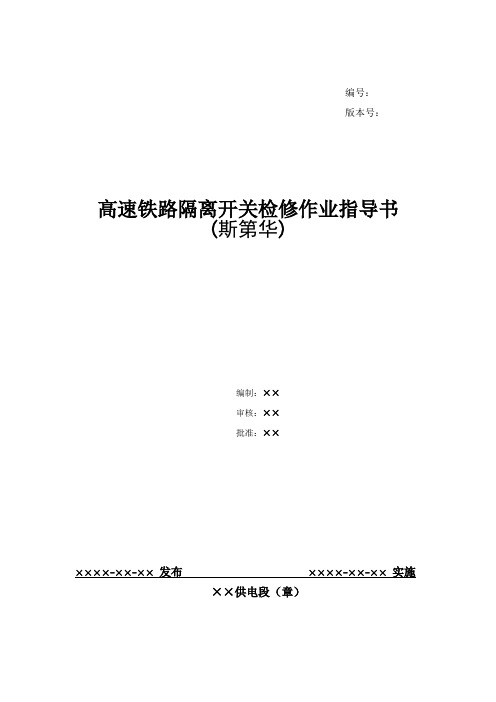

编号：版本号：高速铁路隔离开关检修作业指导书(斯第华)编制：××审核：××批准：××××××-××-××发布××××-××-××实施××供电段（章）高速铁路隔离开关检修作业指导书(斯第华)1 适用范围1.1本作业指导书适用于高速铁路天津斯第华SBE/27.5KV/2000A型隔离开关的监测、全面检查保养。
1.2非远动隔离关检查保养周期：12个月。
远动隔离开关检查保养周期：6个月。
隔离开关操作机构监测周期：3个月。
2 编制依据2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号）2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号）2.3《铁路技术管理规程》（铁总科技[2014]172号）2.4《上海铁路局供电处关于公布供电系统班组专业管理台账样张的通知》（供安设函〔2016〕47号）2.5《上海铁路局轨旁供电设备管理办法》（上铁供〔2014〕189号）2.6《关于加强接触网隔离开关远动调试检查管理的通知》（供电〔2015〕81号）2.7设备说明书和安装图3监测、检查保养项目3.1外观检查、监测3.2参数测量3.3检调与更换4 关键安全风险卡控根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下：4.1上部作业人员上杆作业前需将开关状态旋钮旋转至非远动位置，现场禁止操作隔离负荷开关。
避免出现调度端误操作或就地端操作造成人身伤害。
4.2高空作业人员在上部检查、调整前应接挂短接等位线，确认安全措施采取完毕后，方可进行作业。
4.3下部开关分合人员应听从上部作业人员指挥；上部作业人员在开关分合时应集中注意力，与刀闸、拐臂等旋转运动零部件保持安全距离，避免造成人身伤害。
110KV变电站隔离刀闸的故障处理
1.隔离刀闸拉不开或合不上。
当隔离刀闸拉不开或合不上时，如因操作机构被卡涩，应对其进行轻轻的摇动，此时注意支持绝缘子及操作机构的每个部分，以便根据它们的变形和变位情况，找出抵抗的地点。
2.隔离刀闸接触部分发热
隔离刀闸接触部分发热是由于压紧的弹簧或螺栓松动表面氧化所致，通常发展很快。
因为受热的影响接触部分表面更易氧化，使其电阻增加，温度升高，若不断的发展下去可能会发生电弧，进而变为接地短路。
2.1.双母线接线时，必须将发热隔离刀闸上负荷转移掉。
即利用母联断路器进行负荷的转移工作，把发热隔离刀闸的负荷转移至备用母线侧的隔离刀闸上去，然后将发热隔离刀闸退出运行，进行处理。
2.2.线路隔离刀闸发热时，处理发热隔离刀闸，可继续运行但需加强监视，直到可以停电检修为止。
如条件许可，应设法代路运行。
第 1 页
本文部分内容来自互联网，不为其真实性及所产生的后果负责，如有异议请联系我们及时删除。
制度编号：X.XX.XX.XX /XXXX－XXXX－XXXXGW4-110KV隔离开关检修作业指导书200X－XX－XX印发200X－XX－XX实施广东电网公司珠海供电局本制度信息1 总则本作业适用于运行中GW4-110KV的隔离开关检修作业。
2 规范性引用文件《电业安全工作规程》DL-408-91；《电气工作票技术规范》（发电、变电部分） Q/CSG 1 0004-2004；《电力设备预防性试验规程》 Q/CSG 1 0007-2004；《电气装置安装工程高压电器施工及验收规范》GBJ147—90；《输、变、配电检修控制程序》；厂家技术资料、说明书。
3 术语和定义无4 职责工作负责人职责：负责组织施工，并对施工过程中的安全、质量负责。
工作人员职责：按照负责人的要求开展作业，作业过程中遵守《安规》及本专业指导中的风险控制措施。
5 作业标准5.1资源配置5.1.1人员需求（1）检修人员：4人；（2）工作负责人：1人；注：1）工作负责人应取得相关部门的“三种人”资格；2）工作班成员经过变电检修岗位技术考试合格，持证上岗；3）所有工作班成员经当年“安规”考试合格；4）无妨碍作业的心理障碍。
5.1.2工时1个工作日。
5.1.3安全用具（1）相近高度的绝缘梯2把；（2）灭火器（备用，防止汽油燃烧）；（3）安全带4条（高处作业使用）；（4）隔离开关检修支架(安全带高挂低用)。
5.1.4 个人防护用品（PPE）要求（1）工作服5套（所有现场人员必须穿）；（2）工作鞋5双（所有现场人员必须穿）；（3）安全帽5顶（所有现场人员必须穿）；（4）纯棉手套5对；（5）防护手套6对。
5.1.5工器具:（1）活动扳手（8、10、12）×2；（2）梅花扳手（8、10、12、14、17、19、22、24、27）×2；（3）力矩扳手、手钻、手锤、起子、螺丝刀（一字、十字：大、中、小）、拉码；（4）胶钳(平口钳、尖嘴钳)、锉刀（平锉、圆锉、三角锉各1把）；（5）万用电表一个；（6）回路电阻仪；（7）钢丝刷1把；（8）500V、2500V兆欧表及连接线各1套；（9）白布；（10）砂纸；（11）汽油5000ml(铁质油桶装盛)；（12）刀闸备品备件（导电部分备品、绝缘备品、传动机构备品）；（13）锂基润滑脂500g、凡士林、松动剂、润滑油；（14）套筒扳手1套；（15）油漆（黄、绿、红、防锈）×1及油漆刷；（16）导电膏100g；（17）清洗容器（Ф25cm）6个；（18）吊绳；（19）电源线轱辘2个。
隔离开关修规程1.本规程适用范围:本规程适用我站110kv变电所Gw4-126dwiii/1600型隔离开关, GW5-126D/1250A型主变中性点隔离开关检修。
3.1 检查刀闸有无过热、烧损现象.3.2 检查刀闸的引线接头有无过热现象.3.3检查刀闸绝缘瓷瓶有无断裂、是否清洁,有无电晕放电现象.4. Gw4-126dwiii/1600型隔离开关检修4.1 主要技术数据额定电压 110KV最高工作电压 126KV额定电流 1600A动触头回转角90°导电杆横担回转角90°操动机构型号:1期CGTKB型4.2 检修周期4.2.1小修:1年两次.结合春秋检进行4.2.2大修:5年一次,与相应的断路器大修周期同4.3检修项目4.3.1小修项目4.3.1.1固定及可动触头擦油泥除锈清扫4.3.1.2引线接头检查有无过热现象4.3.1.3各部螺丝紧固,重点是动触头螺丝紧固4.3.1.4转动轴部注润滑油4.3.1.5瓷瓶清扫,合、断闸调整4.3.2大修项目4.3.2.1固定触头分解检修,必要时进行局部或整体更换4.3.2.2可动触头片分解检修,必要时进行更换4.3.2.3回转轴承分解检修,必要时进行更换4.3.2.4接地刀闸及传动轴分解检修4.3.2.5操作机构转动轴、齿轮电机分解检修4.3.2.6基座及法兰刷漆4.3.2.7合、断闸调整4.4大修程序4.4.1固定触头分解检修4.4.1.1拆下防雨罩上部固定螺丝并取下防雨罩4.4.1.2松开触指架回转轴顶丝松开固定螺丝,将触指架连同触指一起拔出4.4.1.3用汽油清洗触指及轴,涂以薄薄一层凡士林油(不合格的弹簧、触指应进行更换)4.4.1.4用汽油布擦净固定触指接线座上的油泥,用细平锉或砂布打光被触指磨起的毛刺,深度超过1毫米的应进行更换4.4.2可动触头片分解检修4.4.2.1松开触头片夹紧螺丝,取下触头片4.4.2.2用细砂纸打光触头片内外接触部分并涂凡士林油4.4.2.3打光导电横担接触片部分并装上触头片拧紧螺丝4.4.2.4合闸试验调整水平的接触情况4.4.3回转瓷套轴分解检修4.4.3.1在回转瓷套旁立一单抱杆或人子杆,用倒链下钩挂在回转瓷套上节的下半部4.4.3.2拆下回转轴上的小拉杆,松开螺母或顶丝取下小拐臂4.4.3.3边吊边注意回转盘下的滚珠粒和下部的推力轴承防止掉落到下面4.4.3.4将吊下的瓷套用木方垫起,立于一边,四周用绳子绑好,进行其它检修工作4.4.3.5用汽油清洗轴承,除去油泥和锈迹,在轴承和滚珠槽涂上黄油然后装回转瓷套4.4.4操动机构分解检修4.4.4.1如果垂直拉杆是焊死的,机构轴可不拆下来,应先用汽油在轴承上部缝隙浸洗然后注机械油,边转动边注油直到灵活4.4.4.2如果垂直拉杆是活动的,应将机构分解清洗并涂机械油然后再装上4.4.5接地刀闸检修4.4.5.1检查刀闸三相接触情况4.4.5.2传动轴部注润滑油,固定座螺丝紧固4.4.5.3检查分闸加速弹簧,检查接地片是否完整4.4.5.4检查机械闭锁是否灵活有无卡塞4.4.6合、断闸调整4.5检修质量标准4.5.1 触指无烧伤，弹簧无过热，触指接触部分磨损不超过1毫米；弹簧及触指活动灵活不卡滞4.5.2 触头片无烧伤、接触处光滑无毛刺磨损深沟不大于1毫米,夹紧螺丝紧固零件齐全4.5.3 回转瓷套转动灵活,轴端螺母挡调整适当,瓷套不晃动4.5.4 操动机构转动灵活,润滑良好,操作轻便4.5.5 接地刀闸接触良好,分闸位置正常,机械闭锁可靠,操作轻便灵活4.5.6 三相合闸基本同期,两个边相合闸允许稍提前于中相10至15毫米4.5.7 合闸后固定触头应与横担在一条线上。
110kV线路继电保护现场检修作业指导书1.作业必要性和作业范围1.1主要作业项目之必要性说明：按照闽电调[1998]1093检验周期规定，新投入运行后一年内需进行一次全部检验，以后每隔6年进行一次；部分检验每隔2年进行一次，利用装置进行断路器跳合闸试验，每年不少于一次。
1.2主要包含的主要作业范围：本作业指导书适用于110kV惠光线、惠斗线、惠炼I、II回、惠仙线、惠普线、惠化I、II回线路、旁路保护现场检验。
2.作业人员的组织与分工2.1工作负责人：1人2.1.1监护现场作业人员的安全；2.1.2对该检修作业结果进行审核、负责；2.1.3工作票的开工、终结办理；2.1.4检修结束后检修记录填写完整；2.1.5检修作业后检修报告的撰写；2.1.6相关缺陷的消除及缺陷流程填写。
2.2现场作业人员：至少1人2.2.1按规程及检修工艺要求进行检修，对检修中发现的问题及时向工作负责人反馈；2.2.2现场作业人员要积极配合工作负责人进行现场的检修工作。
……2.3现场检修记录人：1人2.3.1填写现场检修工艺卡；2.3.2记录现场试验数据；2.3.3记录检修中发现的缺陷及处理方法，工作负责人填写缺陷流程。
3.检修设备和现场的安全、防护措施3.1作业需求的设备停电具体范围：本线路断路器至少处于冷备用状态3.2作业现场的临时遮栏、围网设置要求等：3.2.1在继保室的相邻设备运行间隔装设围绳或遮栏，并挂“设备在运行中”标示牌；3.2.2在本线路高压区相邻间隔装设围网，并挂“止步，高压危险”标示牌；3.3标示牌、警示牌设置要求：3.3.1在本线路保护屏上挂“在此工作”标示牌；3.3.2在本线路开关、母线刀闸、线路刀闸的操作把手上挂“禁止合闸，有人工作”标示牌。
3.4其它安全注意事项：3.4.1确认本线路保护跳闸出口压板已解除；4.作业前准备6.相关/支持性文件6.1《福建省电网继电保护检验规程》6.2《继电保护及电网安全自动装置现场工作保安规定》6.3《继电保护及电网安全自动装置检验条例》6.4《继电保护及电网安全自动装置技术规程》6.5《泉州电业局继电保护现场检验规程》7.记录具体见保护试验报表。

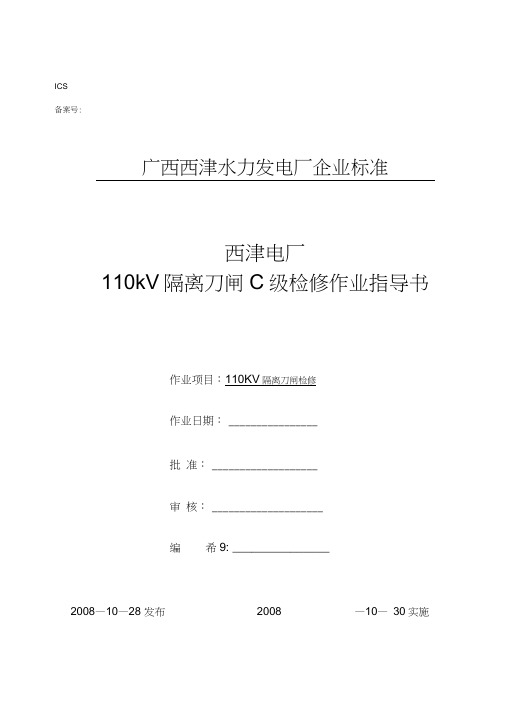

ICS
备案号：
广西西津水力发电厂企业标准
西津电厂
110kV隔离刀闸C级检修作业指导书
作业项目：110KV隔离刀闸检修
作业日期：
批准：
审核：
编制：
2008—10—28发布 2008—10—30实施
广西西津水电厂发布
目次
1 范围 (2)
2本指导书涉及的资料和图纸 (2)
3 安全措施 (2)
4 备品备件清单 (2)
5 修前准备 (3)
6 检修工序及质量标准 (4)
7完工报告单 (7)
8质量签证单 (9)
附件1 检修质量验收卡（可单独附，和作业指导书一起装订）
110kV隔离刀闸C级检修作业指导书
1 范围
适用于西津水力发电厂110kV隔离刀闸检修和预防性试验。
2本指导书涉及的资料和图纸
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
2.1《电力设备预防性试验规程》DL/T 596——1996。
2.2《中国大唐集团公司检修作业指导书编写规范》Q/CDT 106 0001—2004。
2.3《电业安全工作规程》（变电站和发电厂电气部分）DL408—1991。
2.4《电业安全工作规程》（高压试验部分） DL 560—1995。
2.5《GW17A-126隔离刀闸安装使用说明书》
2.6《中国大唐集团公司电力设备交接和预防性试验规程》Q/CDT 107 001—2005。
3安全措施
3.1 严格执行《电业安全工作规程》。
3.2 工作人员认真执行现场安全措施。
3.3 停电等安全措施完善并符合现场实际。
3.4 工作人员不应停留在危险位置。
3.5所带的常用工具、量具应认真清点，严禁遗留在设备内。
3.6高空作业系好安全带、穿防滑鞋。
3.7开工前，工作负责人要向工作班成员详细交待安全措施及注意事项，明确工作范围。
3.8参加检修的人员必须熟悉本作业指导书，并能熟记熟背本书的检修项目，工艺质量标准等。
3.9 参加本检修项目的人员必需安全持证上岗，并熟记本作业指导书的安全技术措施。
3.10 开工前召开专题会，对各检修参加人员进行组内分工，并且进行安全、技术交底。
3.11根据停电的要求来相应开展检修项目，若出现静触头侧有电，则根据具体情况取消检查项目。
4备品备件清单
5 修前准备
5.1 监视和测量装置汇总表
6 检修工序及质量标准（可附简图）6.1 工作前准备
6.1.1 准备并检查所有需用的试验仪器、工器具、材料齐全合格，试验仪器正常、在定检有效期内。
6.1.2 搜集设备以往试验报告,数据以及缺陷记录，对被试设备做到心中有数。
6.1.3 办理第一种工作票。
6.1.4 工作负责人会同工作许可人检查工作现场所做的安全措施是否完备。
6.1.5 列队宣读工作票，由工作负责人向工作人员交待：工作内容、现场安全措施、危险点分析、控制措施及其他注意事项。
要求每个工作班成员必须清楚，并在危险点分析单上签名。
6.1.6 工作前使用验电器进行验电工作，确明无电压。
6.2 隔离刀闸机构及本体清扫检查
6.2.1 所有的接线螺栓力矩扳手紧固。
6.2.2 用无水酒精清洗刀闸接触面，检查刀闸动、静触头是否变形、松动，有变形应更换。
如有松动应重新紧固，最后在刀闸接触面处涂一层凡士林。
6.2.3 清除绝缘子表面尘垢，仔细检查绝缘子是否破损，胶装是否松动。
检查绝缘子瓷件与法兰浇装情况，如有脱块应及时修补，瓷件松动及铁法兰有裂纹则应更换，必要时做探伤检测。
6.2.4 检查各销轴及转动部分是否灵活，并在转动部分涂适应使用地区气候条件的润滑油。
6.2.5 检查各连接紧固螺栓，是否有松动。
6.2.6 检查机构及附装的五防闭锁装置、机械闭锁装置是否移位或松动，闭锁是否可靠。
6.2.7 接线板及引线检查，无过热、烧损情况，若有可用砂纸打磨修复。
6.2.8 检查平衡弹簧，用钢丝刷清除锈蚀变形则应更换。
6.2.9 检查接地软导电带是否有折断现象，如有断裂，应更换，对接触面用砂纸去氧化层。
6.2.10 检查导电管夹头有无裂，如有开裂应更换。
6.2.11 检查操作绝缘子支座和法兰有无开裂，变形，如有开裂或变形严重应更换。
6.2.12 检查各拉杆和连接头的螺纹是否完好，有无损坏，焊接处有无裂纹，如开裂应补焊，螺纹锈蚀损坏严重则应更换。
6.2.13 检查所有传动拐臂，如严重变形应校正；如连接头转动轴磨损严重应更换。
6.2.14 检查所有圆销有无变形，如变形严重则应更换。
6.2.15 检查紧固螺栓有无生锈，如有进行更换为不锈钢螺栓。
6.3 刀闸导电回路电阻测试
6.3.1 测试前工作
6.3.1.1 在检修区域周围装设临时安全遮栏并向外挂“试验区域，禁止入内”警示牌或警戒带。
6.3.1.2 与运行值班员联系，暂时断开隔离刀闸端部的接地刀闸或接地线，合上隔离刀闸。
6.3.1.3 使用5502型回路电阻测试仪（200A ）进行测量隔离刀闸回路电阻。
6.4 隔离刀闸操作机构检查
6.4.1 所有机械和电气元件，电缆及接地线没有损伤； 6.4.2 机构箱密封件性能是否良好；
6.4.3 分、合闸操作辅助开关切换位置是否正确可靠；
6.4.4 减速器或传动齿轮有无卡涩和漏油现象，必要时加注润滑脂； 6.4.5 电动机绝缘测量（1000V 兆欧表）及直阻测量； 6.4.6 电动机试运转无异常噪音。
6.4.7 机构箱内电缆封堵良好。
6.5 清理检修现场，工作结束
6.5.1 拆除现场所装设的临时安全遮栏及警示。
6.5.2 清扫工作现场，检查工作现场有无遗漏的工具、材料、临时接地线等。
6.5.3 工作票办理结束。
7 完工报告单（格式表格，可附页）
8 质量签证单
大化水力发电厂
检修H、W点签证单专业设备名称：
