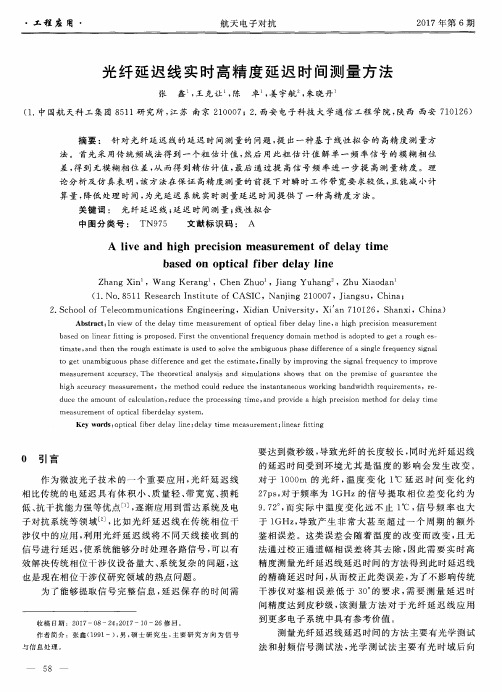

光纤延迟线实时高精度延迟时间测量方法张鑫;王克让;陈卓;姜宇航;朱晓丹【摘要】针对光纤延迟线的延迟时间测量的问题,提出一种基于线性拟合的高精度测量方法.首先采用传统频域法得到一个粗估计值,然后用此粗估计值解单一频率信号的模糊相位差,得到无模糊相位差,从而得到精估计值,最后通过提高信号频率进一步提高测量精度.理论分析及仿真表明,该方法在保证高精度测量的前提下对瞬时工作带宽要求较低,且能减小计算量,降低处理时间,为光延迟系统实时测量延迟时间提供了一种高精度方法.【期刊名称】《航天电子对抗》【年(卷),期】2017(033)006【总页数】4页(P58-61)【关键词】光纤延迟线;延迟时间测量;线性拟合【作者】张鑫;王克让;陈卓;姜宇航;朱晓丹【作者单位】中国航天科工集团8511研究所,江苏南京210007;中国航天科工集团8511研究所,江苏南京210007;中国航天科工集团8511研究所,江苏南京210007;西安电子科技大学通信工程学院,陕西西安710126;中国航天科工集团8511研究所,江苏南京210007【正文语种】中文【中图分类】TN9750 引言作为微波光子技术的一个重要应用，光纤延迟线相比传统的电延迟具有体积小、质量轻、带宽宽、损耗低、抗干扰能力强等优点[1]，逐渐应用到雷达系统及电子对抗系统等领域[2]，比如光纤延迟线在传统相位干涉仪中的应用，利用光纤延迟线将不同天线接收到的信号进行延迟，使系统能够分时处理各路信号，可以有效解决传统相位干涉仪设备量大、系统复杂的问题，这也是现在相位干涉仪研究领域的热点问题。
为了能够提取信号完整信息，延迟保存的时间需要达到微秒级，导致光纤的长度较长，同时光纤延迟线的延迟时间受到环境尤其是温度的影响会发生改变。
对于1000m的光纤，温度变化1℃延迟时间变化约27ps，对于频率为1GHz的信号提取相位差变化约为9.72°，而实际中温度变化远不止1℃，信号频率也大于1GHz，导致产生非常大甚至超过一个周期的额外鉴相误差。

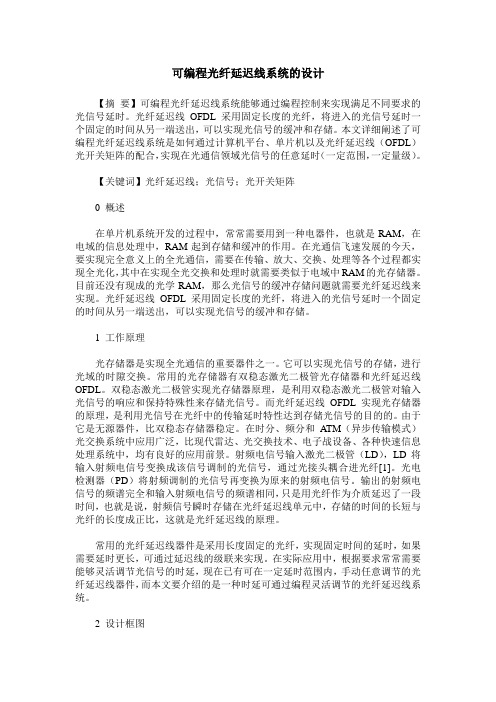

可编程光纤延迟线系统的设计【摘要】可编程光纤延迟线系统能够通过编程控制来实现满足不同要求的光信号延时。
光纤延迟线OFDL采用固定长度的光纤，将进入的光信号延时一个固定的时间从另一端送出，可以实现光信号的缓冲和存储。
本文详细阐述了可编程光纤延迟线系统是如何通过计算机平台、单片机以及光纤延迟线（OFDL）光开关矩阵的配合，实现在光通信领域光信号的任意延时（一定范围，一定量级）。
【关键词】光纤延迟线；光信号；光开关矩阵0 概述在单片机系统开发的过程中，常常需要用到一种电器件，也就是RAM，在电域的信息处理中，RAM起到存储和缓冲的作用。
在光通信飞速发展的今天，要实现完全意义上的全光通信，需要在传输、放大、交换、处理等各个过程都实现全光化，其中在实现全光交换和处理时就需要类似于电域中RAM的光存储器。
目前还没有现成的光学RAM，那么光信号的缓冲存储问题就需要光纤延迟线来实现。
光纤延迟线OFDL采用固定长度的光纤，将进入的光信号延时一个固定的时间从另一端送出，可以实现光信号的缓冲和存储。
1 工作原理光存储器是实现全光通信的重要器件之一。
它可以实现光信号的存储，进行光域的时隙交换。
常用的光存储器有双稳态激光二极管光存储器和光纤延迟线OFDL。
双稳态激光二极管实现光存储器原理，是利用双稳态激光二极管对输入光信号的响应和保持特殊性来存储光信号。
而光纤延迟线OFDL实现光存储器的原理，是利用光信号在光纤中的传输延时特性达到存储光信号的目的的。
由于它是无源器件，比双稳态存储器稳定。
在时分、频分和ATM（异步传输模式）光交换系统中应用广泛，比现代雷达、光交换技术、电子战设备、各种快速信息处理系统中，均有良好的应用前景。
射频电信号输入激光二极管（LD），LD将输入射频电信号变换成该信号调制的光信号，通过光接头耦合进光纤[1]。
光电检测器（PD）将射频调制的光信号再变换为原来的射频电信号。
输出的射频电信号的频谱完全和输入射频电信号的频谱相同，只是用光纤作为介质延迟了一段时间，也就是说，射频信号瞬时存储在光纤延迟线单元中，存储的时间的长短与光纤的长度成正比，这就是光纤延迟线的原理。
传输参考超宽带通信系统中的延迟线分析设计及实现的开题报告一、研究背景及意义随着信息化社会的发展，人们对于通信技术的要求越来越高，对于数据传输的速度和带宽要求也越来越高。
而超宽带通信技术由于其宽广的频谱资源、高速率的传输和低功率等特点，逐渐成为了新一代基于无线的高速数据传输技术的研究热点。
在超宽带通信系统中，延迟线是一个重要的组成部分，其作用是使信号的延迟一致性得到保持，从而提高数据传输的准确性和可靠性。
延迟线在超宽带通信系统中的应用非常广泛，例如在接收机中，用于抵消传输信号通过天线和电缆等传输线路所引起的传输延迟，从而减小时序失真和相位失真。
在发射机中，用于控制信号的到达时间差，以消除多径干扰，并提高信号的抗干扰能力。
因此，在超宽带通信系统中，延迟线的设计和实现是至关重要的。
然而，目前延迟线方面的研究还比较少，相关技术也还不够成熟。
因此，开展有关延迟线的研究具有重要的意义。
二、研究内容及目标本课题的研究内容主要是关于传输参考超宽带通信系统中延迟线的分析、设计及实现。
具体涉及以下几个方面：（1）延迟线参数的测量与分析：对于不同类型的延迟线，需要进行相关参数的测量和分析，如延迟时间、延迟变化率、固有带宽等。
（2）延迟线的设计：根据延迟线的应用需求，需要对延迟线的设计进行优化，获得最佳的延迟线设计方案。
（3）延迟线的实现：在得到最佳方案后，需要对延迟线进行实现。
在设计实现时，需要考虑到成本、可靠性和可复制性等因素。
本课题的目标是通过有效的分析、设计和实现，为传输参考超宽带通信系统的延迟线提供更好的解决方案，从而提高数据传输的准确性和可靠性。
三、研究方法本课题的研究方法主要包括理论分析、仿真模拟和实验验证。
在理论分析方面，需要对延迟线的工作原理、参数计算方法、设计原则等进行深入研究，以增加对延迟线的认识和掌握。
在仿真模拟方面，可以使用MATLAB等软件平台，模拟不同延迟线在超宽带通信系统中的应用情况，并进行延迟线参数的测试和评估。
光纤延迟线量程的检测方法光纤延迟线是一种用于测量光信号传播时间的装置。
在光纤通信系统中，光信号在传输过程中会受到光纤材料本身和连接器等组件的影响，从而导致信号的延迟。
因此，准确测量光纤延迟线的量程十分重要。
下文将介绍几种常用的光纤延迟线量程检测方法。
一、时域法时域法是最常用的光纤延迟线量程检测方法，它通过测量光信号在光纤中传播的时间来确定延迟线的延迟值。
具体步骤如下：1.使用光纤延迟线连接测试设备和被测设备。
2.发送一个脉冲光信号到光纤延迟线。
3.在测试设备上观察接收到的光信号，并记录时间。
4.通过计算光信号在光纤中传播的时间，即可得到延迟线的延迟值。
二、频域法频域法是一种基于频率特性的光纤延迟线量程检测方法。
该方法利用光纤延迟线对不同频率光信号的传输特性进行测量和分析，来确定延迟线的延迟值。
具体步骤如下：1.发送一系列频率不同的光信号到光纤延迟线。
2.在测试设备上观察接收到的光信号，并记录频率和相位信息。
3.通过分析接收到的频率和相位信息，可以得到延迟线的延迟值。
三、相位比较法相位比较法是一种基于相位测量的光纤延迟线量程检测方法。
该方法通过将光纤延迟线与一个已知延迟的参考器件（如光分路器）进行相位比较来确定延迟线的延迟值。
具体步骤如下：1.将光纤延迟线和参考器件同时连接到一个相位比较设备上。
2.发送一个脉冲光信号到光纤延迟线和参考器件中。
3.在相位比较设备上观察比较结果，并记录相位差值。
4.通过计算相位差值，即可得到延迟线的延迟值。
总结：以上介绍了几种常用的光纤延迟线量程检测方法，其中时域法是最常用的方法，它简单、直接且准确。
而频域法和相位比较法则更适用于特定场景下的测量需求。
在实际应用中，可以根据具体需要选择合适的测量方法，并结合相关设备和技术来进行光纤延迟线的量程测量。

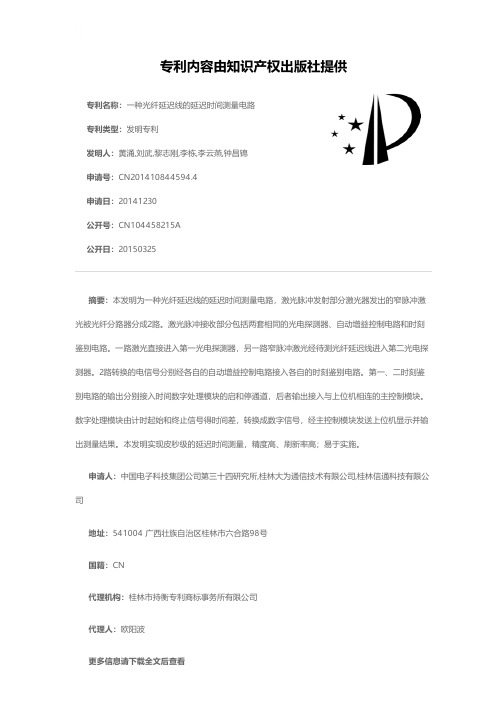

![一种光纤延迟线的延迟时间测量电路[发明专利]](https://img.taocdn.com/s1/m/1bb9fcebba1aa8114531d951.png)
专利名称：一种光纤延迟线的延迟时间测量电路专利类型：发明专利
发明人：黄涌,刘武,黎志刚,李栋,李云燕,钟昌锦申请号：CN201410844594.4
申请日：20141230
公开号：CN104458215A
公开日：
20150325
专利内容由知识产权出版社提供
摘要：本发明为一种光纤延迟线的延迟时间测量电路，激光脉冲发射部分激光器发出的窄脉冲激光被光纤分路器分成2路。
激光脉冲接收部分包括两套相同的光电探测器、自动增益控制电路和时刻鉴别电路。
一路激光直接进入第一光电探测器，另一路窄脉冲激光经待测光纤延迟线进入第二光电探测器。
2路转换的电信号分别经各自的自动增益控制电路接入各自的时刻鉴别电路。
第一、二时刻鉴别电路的输出分别接入时间数字处理模块的启和停通道，后者输出接入与上位机相连的主控制模块。
数字处理模块由计时起始和终止信号得时间差，转换成数字信号，经主控制模块发送上位机显示并输出测量结果。
本发明实现皮秒级的延迟时间测量，精度高、刷新率高；易于实施。
申请人：中国电子科技集团公司第三十四研究所,桂林大为通信技术有限公司,桂林信通科技有限公司
地址：541004 广西壮族自治区桂林市六合路98号
国籍：CN
代理机构：桂林市持衡专利商标事务所有限公司
代理人：欧阳波
更多信息请下载全文后查看。
用光纤延迟线进行光速测量的新方法
于尊涌;徐藻华
【期刊名称】《实验室研究与探索》
【年(卷),期】1992(000)003
【总页数】4页(P62-65)
【作者】于尊涌;徐藻华
【作者单位】不详;不详
【正文语种】中文
【中图分类】O43
【相关文献】
1.光纤延迟线实时高精度延迟时间测量方法 [J], 张鑫;王克让;陈卓;姜宇航;朱晓丹
2.利用光纤和变频方法测量光速 [J], 陈武军;宗妍;杨璐娜
3.光纤延迟线对激光器线宽测量的影响及修正 [J], 李舒然;林鹏;胡志凌;张爱玲
4.基于光纤耦合激光器的光速测量系统设计及综合性物理实验教学探讨 [J], 高博; 常翔宇; 张俊武; 王红理; 张沛
5.可编程微波光纤延迟线时延特性分析与测量 [J], 张春熹;张晓青;胡姝玲;陈亦男;胡汉伟
因版权原因，仅展示原文概要，查看原文内容请购买。
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202010705866.8(22)申请日 2020.07.21(71)申请人 中兵通信科技股份有限公司地址 453000 河南省新乡市新乡市工业园区纬七路760号(72)发明人 刘汉玉 李道虎 邓斌 高慧 刘畅 务彪 吕宁宁 蔡亦清 (74)专利代理机构 新乡市平原智汇知识产权代理事务所(普通合伙) 41139代理人 杨杰(51)Int.Cl.H04B 10/077(2013.01)(54)发明名称一种数字检测的光纤传输时延测量装置及方法(57)摘要本发明提供了一种基于数字检测的光纤传输时延测量方法及装置，应用于射频分离电台中光纤传输时延的测量，可改善当前测量设备精度不足、设备成本高、使用复杂的问题。
本发明采用FPGA数字处理器，选用高精度有源晶振提供时钟信号；在校准状态下通过短光纤连接完成测量装置固定时延的计量，并在正常测量状态下根据实际测量值和固定时延的差值计算得到净光纤传输时延值；通过换装收发分离双纤双向光纤模块使得单个测量装置即可适应仅本地测量的应用情景。
权利要求书2页 说明书4页 附图3页CN 111740776 A 2020.10.02C N 111740776A1.一种数字检测的光纤传输时延测量装置，其特征在于：测量装置包括远程光纤传输时延测量和本地时光纤传输时延测量，所述远程光纤传输时延测量包括两个完全相同的测量装置Ⅰ和测量装置Ⅱ，所述本地时光纤传输时延测量包括一个测量装置Ⅲ，所述测量装置Ⅰ和测量装置Ⅱ上的光纤模块插座里分别插装有相同的收发一体单纤双向光纤模块，并通过一根光纤将相同的收发一体单纤双向光纤模块连接，所述测量装置Ⅲ的光纤模块插座里插装有一个收发分离双纤双向光纤模块。
2.根据权利要求1所述的一种数字检测的光纤传输时延测量装置，其特征在于：所述测量装置Ⅰ、测量装置Ⅱ和测量装置Ⅲ包括壳体，壳体上设置有显示屏，显示屏和下方设置有按键，指示灯，邻近显示屏设置，壳体上还有供电源线插接的电源接口和光纤模块插座，且壳体内腔里装有数字处理器。
基于TDC技术的光纤延迟时间测试与实现黄涌;李云燕;李流超【摘要】提出了一种基于时间数字转换(TDC)技术的光纤延迟线延迟时间测试方法,介绍了以TDC-GPX芯片为核心,通过对两路脉冲激光的高速差分检测的光纤延迟测试系统,并对各个功能模块和测试流程进行了说明,为光纤延迟线延迟时间的快速、准确测量提供一种解决方案.【期刊名称】《光通信技术》【年(卷),期】2015(039)003【总页数】3页(P27-29)【关键词】光纤延迟线;时间数字转换;差分检测;TDC-GPX【作者】黄涌;李云燕;李流超【作者单位】中国电子科技集团公司第三十四研究所,广西桂林541004;中国电子科技集团公司第三十四研究所,广西桂林541004;中国电子科技集团公司第三十四研究所,广西桂林541004【正文语种】中文【中图分类】TN929.110 引言光纤延迟线(Optical Fiber Delay Line)广泛应用于光纤通信系统、卫星天线、光纤传感与光学测量系统以及微波光子学等领域，具有体积小、重量轻、带宽宽、损耗低和抗干扰能力强等优点。
在其应用领域中，高精度、小体积和大动态范围的光纤延迟线成为一个研究热点和急需解决的关键技术。
而光纤延迟测量精度对于高精度光纤延迟线的研制与应用至关重要，其测试的方法也有很多种，如光时域后向反射法、光学干涉法、频域法以及数字时间转换法（Time-to-Digital Converter，TDC）等[1]。
其中，TDC技术的光纤延迟测试方法是一种低成本、高精度和测试方便的测试方法[2]。
1 设计原理基于TDC技术的光纤延迟时间测试系统原理框图如图1所示，由激光脉冲发射模块、两路差分检测的光探测接收模块和时间数字转换及处理模块组成。
测试系统以TDC-GPX芯片为核心，通过两路光信号差分高速检测，利用控制单元来控制TDC-GPX时间数字转换器芯片，并通过TDC-GPX时间数字转换器芯片门电路延迟单元与高速探测器匹配进行时间测量[3]。
光传输中的时延分析与误码率性能评估随着互联网的飞速发展和网络技术的更新换代，光纤通信已经成为了现代通信技术中的主流之一。
光传输技术是利用光的物理特性来传输信息的一种技术，它传输速度快，信息容量大，以及抗干扰性强等优点，使得其应用领域越来越广泛。
然而，在实际应用中，光传输中的时延分析以及误码率性能评估是非常重要的，本文将对这两个问题进行探讨。
一、时延分析在光传输中，时延是指从数据发送端发送数据到数据接收端接收数据的时间延迟。
时延的存在会影响光传输的速度和效率，因此对于光传输系统来说，时延的分析和评估是非常重要的。
光传输中的时延主要包括两个方面：传输延时和处理延时。
传输延时是指数据从发送端到接收端传输的时间延迟，它受到光纤长度、光在光纤中的传播速度、光模式等多种因素的影响。
其中，光在光纤中的传播速度是最关键的因素，一般情况下，光在真空中传播的速度为光速（约等于300，000km/s），而光在光纤中的传播速度要比光速小得多，一般为 2.0×10^8m/s左右，因此在光传输过程中，会因为传输距离的增加而产生相应的传输延时。
处理延时是指数据在光传输系统中处理所需的时间，它主要受到系统硬件和软件等因素的影响。
例如，数据调制和解调、误码检测和纠正等处理过程都需要一定的时间，这些都会导致数据的处理延时增加。
为了减少光传输中的时延，可以优化光传输系统的硬件和软件，降低处理延时；或者缩短光纤的长度，减小传输延时。
不过，这些都需要在光传输的具体应用场景中进行评估和决策。
二、误码率性能评估误码率是指在数据传输过程中发生错误的概率，它是评估光传输系统性能的重要指标之一。
误码率越低，表示数据传输的可靠性越高，系统性能也就越好。
误码率的计算公式为：误码率=传输错误的比特数/传输的总比特数。
误码率受到多种因素的影响，其中最主要的是光纤传输中的光衰和码间干扰。
光衰是指光信号在传输过程中因为光纤材料本身的损耗而逐渐衰减，当光衰达到一定的程度时，就会影响到系统的误码率。
理频带范围内均接近于理想情况，群时延测量结果与理论计算一致，延时精度达到10 ps以内。
中图分类号：TN253 TN929.1 文献标识码：A 国家标准学科分类代码：510.5020 Analysis and measurement of delay property forprogrammableZhang Chunxi, Zhang Xiaoqing, Hu Shuling, Chen Yinan, Hu Hanwei(School of Instrument Science and Optoelectronics Engineering,Beihang University, Beijing 100191,China)Abstract：This paper presents a novel microwave fiber delay line system made up of a laser diode, an optical modulator, a programmable fiber delay array based on optical switches and a photoelectric detector. The emitting module, transfer module and receiving module are analyzed theoretically; the models of individual modules and the system are built. Simulation results of transmission property and delay property show that the system is linear. Measured by a vector network analyzer, the amplitude-frequency characteristics and phase-frequency characteristics of the system are both close to ideal condition in a reasonable frequency range. The measurement results of group delay accord with theoretical calculation completely. The time delay precision of the microwave fiber delayKey wordsanalyzer1引言域兴起[1]在光波上的微波信号进行传输、分配和处理，具有极大的带宽，损耗低，结构简单，抗电磁干扰能力强，重量轻，应用前景广阔，是目前多个学科交叉渗透的研究热点。
通过精确的光延时可实现所传输信号的精确相位控制，如用在光控相控阵[2-3]雷达系统中，采用光纤传输微波模拟信号并进行相位的合理分配，对雷达的扫描波束进行控制，可以使雷达信号更好地控1)根据系统的时延特性来确定系统信号传输延迟时间的大小，以便确定信号间的相位差；2)根据时延特性来了解系统失真情况并寻求解决办法。
2MFDL系统时延特性分析本文所研究的微波光纤延迟线结构如图1(a)所示， 其简化的数学模型如图1(b)所示。
传输模块和光接收模块组成。
光发射模块采用外调制技术；传输模块的结构则根据应用功能的要求设计为可编程光纤长度阵列并由4个光开关实现切换控制[8]；光接收模块一般采用相应的速度匹配(1~3 GHz)的光电探测器来接收微波信号。
2.1发射模块传递函数光发射模块采用M-Z外调制器实现射频信号的光强调制，为近线性光强度调制。
当射频输入信号为时，M-Z外调制器传递函数可写成：式中：P i为调制器输入光强，P o(t)为调制器输出光强，V p为调制器半波电压，V b为调制器偏置电压，q为调制器输出的初始相位。
令(归一化处理)结构图中的偏置控制电路正是为了减小二次谐波和三次谐波而设计的。
为了简化分析，舍去二次谐波和三次谐波分量，得：每个光开关接入系统后均引起插入损耗，约为0.5 dB，表现为光功率的衰减，图中不同的光纤通路通光时都需要4个光开关同时接入，因此引入的插入损耗相同，可以用同一个衰减系数k2来表示。
不同长度的光纤通路也会引入光功率的衰减。
1 550 nm单模光纤的衰减系数约为0.5 dB/km，若忽略光开关的内部光程差，图中最短的光纤通路为9 m，最长的光纤通路为9.063 m，则最大长度差为0.063 m，最大衰减差为0.031 5 dB，这个衰减与光开关引起的光强衰减相比可以忽略。
不同长度的光纤通路会引起输入信号的传输延迟，延迟量大小与光纤长度有关。
设此延时为t，初始相位为f0，传输模块的频率特性可写成：信号在调制后经过传输模块，其中光纤延时阵列及其光开关控制器件均为线性器件，故信号在传输模块后仅表现为光强略有衰减而波形保持不变。
2.3接收模块传递函数信号在光接收模块由光电探测器直接探测光强，同样使之工作在光电探测器的线性区。
式中：i(t)为入射光强产生的光电流，n(t)为光接收模块引入的总噪声。
光发射模块和传输模块也会引入噪声，如激光器的相对强度噪声、光纤链路的色散噪声等，但和接收电路模块引入的噪声(包括散粒噪声、热噪声、暗电流噪声等)相比均可忽略。
将k3、k4称为光接收模块的光电转换系数，可得光接收模块关于V0(t)和P2(t)的频率特性如下：2.4系统时延特性由式(8)、式(9)、式(10)可得，微波光纤延迟线的频率特性如下：其系统时延特性可以从振幅特性A(w)和f(w)相位特性导出。
对于微波光纤延迟线而言，需要重点关注的是相时延和群时延。
相时延t p为：相时延取值可正可负，只能用于表征系统输出信号和输入信号瞬时值之间的相对时间关系，不能将相时延理解为信号传播意义上的绝对时间延迟[9]。
由于实际系统很难具备恒定的相时延特性，因此引入群时延来描述传输系统相位特性的重要特征。
当系统的幅度特性为常数时，群时延完全由系统的相位特性决定，即：理想的无失真传输意指输出信号与输入信号之间的幅度成一定的倍数关系，波形完全相同；实际的无失真传输意指输出信号与输入信号之间的幅度成一定的倍数关系，波形保持相同，相位允许保持一定的延迟。
对于具有一定带宽的射频信号的调制传输，研究失真时，通频带范围限制为一个小的局部带宽，如中心频率为w c，此范围可表示为其无失真传输准则可归纳如下：围内其群时延表现为常数，因此能够实现相应频率范围内的信号无失真传输。
由于信道内噪声的存在，其输出信号仍存在失真。
分析噪声的性质，可将MFDL视为加性高斯白噪声调制信道，其仿真波形和实际输出信号波形如图5所示。
3对于微波光纤延迟线(MFDL)，可以采用矢量网络分析仪测量其时延特性[10]。
本文所测测量系统如图6MFDL内部光开关阵列的切换控制，从而达到切换光纤长度的目的。
测量仪器为安捷伦公司矢量网络分析仪ENA-E5070B。
3.1幅频特性测量由仪器的PORT1端口输出频率扫描信号，通过MFDL后再由PORT2端口输入带有被测网络相位信息的RF信号进行测量。
同理，通过测量被测网络对功率扫描测试信号的幅度的影响来确定幅频特性。
则，要求其幅频特性在理想情况下为常数，即为一条平行于频率轴的直线。
应用矢量网络分析仪对所设计组装的MFDL进行实测，得到的幅频特性曲线如图7所示。
明显看出，该曲线近似为一条平坦的直线，而在0.5 GHz~1.2 GHz范围内是很好的直线特性。
3.2相频特性测量MFDL器件的相频特性测量结果如图8所示，测量时将光纤延迟线模块的光纤总长度设置为9.009 m。
其相频特性解卷绕后并不是一条过零点的负斜率直线，且存在一定的相位噪声。
因此对于各频率分量产生的相时延值各不相等，即实际的微波光纤延迟线不具有恒定的相时延。
但是从实验测得的相频特性出发可求出实际系统的群时延。
由群时延的表达式可知，群时延t g等于相频特性f(w)的一阶微分，即：3.3群时延特性测量矢量网络分析仪具有直接测量系统群时延并实时显示群时延曲线和数值的功能。
值得注意的是应根据系统带宽合理选择测量的平滑孔径Δf。
这里的平滑孔径Δf以该次测量的扫频范围(span)的百分数来确定。
如扫频范围为2 GHz，平滑孔径Δf选为1.5%，则平滑孔径Δf 实际为0.03 GHz。
平滑孔径Δf增大，相位测量精度会相应增加。
但是，大的孔径Δf会使群时延分辨率降低及微小的群时延变得模糊。
孔径Δf的适当选择取决于被测网络的群时延特性，要考虑所测群时延的测量精度和群时延相对于频率的变化量。
对于文中微波光纤延迟线，选取不同孔径的群时延测量结果如图10所示。
了提高群时延测量精度，可设置较大的平滑孔径进行群时延测量。
4MFDL多通道群时延特性测量对于图2所示的光纤长度阵列排列结构，排除光开关直通和斜通所产生的光程差，余下4个光开关光程完全相同的通道可用于精确的延时控制，对这四个通道进行了群时延的测量，平滑孔径Δf设为5%。
测量及计算结果总结在表1中，此结果暂未减去仪器测试时引入的电缆连线的延时长度系统误差，该项误差并不影响相对延时差计算结果。
设通道n的光纤总长度为，其群时延为τ,则通道间的相对延时差为，理论计算值为。
因延迟线内部采用了1 550 nm单模光纤，将光纤纤芯群折射率设为n=4.1580，c为真空中的光速。
面由相频特性数据人工计算出来的群时延与仪器自身运算得到的群时延结果相比较也是一致的。
5结论有潜力的光纤信号处理器件。
一般情况下，采用矢量网络分析仪对其延迟量(群时延)进行测量，能够满足精度要求。
影响测量和计算群时延精度的主要因素是相位测量准确度、激励信号源的频率稳定度、被测件的温度稳定性、测试环境的振动干扰以及光纤绕环的曲率半径等。
另外，以充分利用各个通道实现更多位数的延时控制。
参考文献[1]ANNE V, BÉATRICE C, JEAN C. Microwave photonics from components toapplications and systems[M]. Boston/Dordercht/London: Kluwer Academic Publishers, 2003:334-348.[2]POOMPAT S, VINCENT W S C. Using optical switches and fiber delay lines forwideband beamforming with RF uniform linear antenna arrays[J]. IEEE, 2004,0-7803- 8560:555-558.SHIN J D, LEE B S, KIM B G. Optical true time-delay[1]feeder for X-Band phased array antennas composed of 2×2 optical MEMS switchesand fiber delay lines[J]. IEEE Photonics Technology Letters, 2004,16(5):1364- 1366.[2]ZHU X W, LI Y L, YONG S W, et al. A novel definition and measurement method ofgroup delay and its application[J]. IEEE Transactions on Instrumentation andMeasurement, 2009,58(1):229-233.[3]朱旭东. 系统绝对群时延测量的研究[J]. 现代雷达, 2006,28(11):75-80.ZHU X D. Study of measurement for absolute group delay[J]. Modern Radar,2006,28(11):75-80.[4]魏玲,薛定宇,鄂大志,等. 网络控制系统中网络时延与建模分析[J]. 仪器仪表学报,2008,29(6):1323-1327.WEI L, XUE D Y, E D ZH, et al. Analysis of network-induced delay and modeling in networked control systems[J]. Chinese Journal of Scientific Instrument,2008,29(6):1323-1327.[5]王伟南,李艳和,郑小平,等. 应用马赫-曾德尔调制器的光微波链路建模[J]. 光学学报, 2007,27(1):159-165.WANG W N, LI Y H, ZHENG X P, et al. Modelling of fiber radio link using mach-zehnder modulator[J]. Acta Optica Sinica, 2007,27(1):159-165.[6]CHEN R, ZHENG X P, ZHANG H Y. The error of optical true time delay networkcaused by optical switches[C]. Proc. of SPIE, Bellingham, WA, 2005,5625:519-527. [7]李德儒. 析线性网络的时延特性[J]. 重庆邮电学院学报, 2000,12(3):1-7.LI D R. An analysis of the time-delay characteristics of the linear network[J]. Journal of Chongqing University of Posts and Telecommunications, 2000,12(3):1-7.[8]吴海涛,王丹妮,边玉敬. Cs Sync 1000型罗兰C接收机系统时延的测量方法[J]. 电子测量与仪器学报, 2002, 16(13):22-27.WU H T, WANG D N, BIAN Y J. Delay measurement methods of Cs sync 1000 loran-C receiver system[J]. Journal of Electronics Measurement and Instrument,2002,16(13):22-27.作者简介张春熹，1986年于湘潭大学获得学士学位，1989年于军械工程学院获得硕士学位，1996年于浙江大学获得博士学位，现为北京航空航天大学教授，主要研究方向是光纤技术及先进信号处理。
