第3章光纤的传输特性

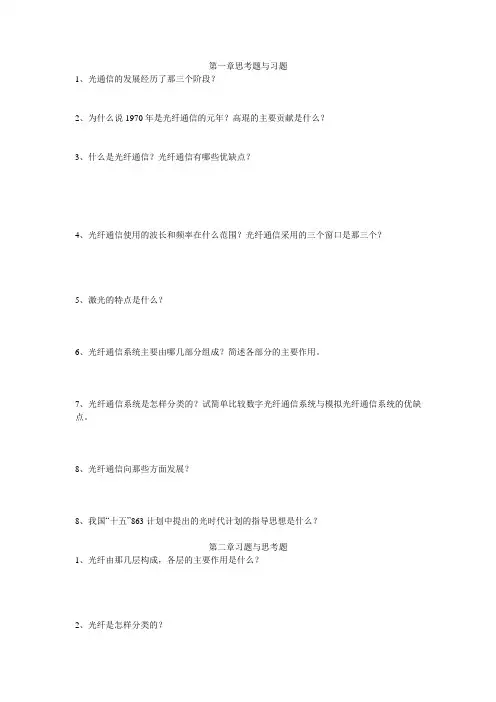

第一章思考题与习题1、光通信的发展经历了那三个阶段？2、为什么说1970年是光纤通信的元年？高琨的主要贡献是什么？3、什么是光纤通信？光纤通信有哪些优缺点？4、光纤通信使用的波长和频率在什么范围？光纤通信采用的三个窗口是那三个？5、激光的特点是什么？6、光纤通信系统主要由哪几部分组成？简述各部分的主要作用。

7、光纤通信系统是怎样分类的？试简单比较数字光纤通信系统与模拟光纤通信系统的优缺点。

8、光纤通信向那些方面发展？8、我国“十五”863计划中提出的光时代计划的指导思想是什么？第二章习题与思考题1、光纤由那几层构成，各层的主要作用是什么？2、光纤是怎样分类的？3、光纤的制造主要有哪三个过程？4、分析光纤传光原理有哪些方法？使用这些方法的条件是什么？5、什么是子午光线、斜光线、螺旋光线？6、均匀光纤与包层的折射率分别为：n1＝1.5、n2＝1.45，试计算：(1) 光纤芯与包层的相对折射率差Δ＝？(2) 光纤的数值孔径NA=?(3) 在1m长的光纤上，由于子午光线的光程差所引起的最大时延差Δτmax=?7、已知均匀光纤芯的折射率n1＝1.5 ，相对折射率差Δ＝0.01，芯半径a=25μm，试求：(1)LP01、LP02、LP11和LP12模的截止波长各为多少？(2)若λ0=1 μm，计算光纤的归一化频率V以及其中传播的模数量M各等于多少？8、均匀光纤，若n1＝1.5 ，λ0=1.3 μm，计算：(1)若Δ＝0.25，为了保证单模传输，其芯半径应取多大？(2)若取a=5 μm,为保证单模传输，Δ应取多大？9、目前光纤通信为什么采用以下三个作波长：λ0=0.85 μm，λ2=1.31 μm，λ3=1.55 μm？10、光纤通信为什么向长波长、单模光纤方向发展？11、光纤色散产生的原因及危害是什么？12、光纤损耗产生的原因及危害是什么？13、阶跃折射率光纤中，n1＝1.52，n2＝1.49(1)光纤浸入水中(n0＝1.33)，求光从水中入射到光纤输入端面的最大接收角；(2)光纤放置在空气中，求数值孔径。

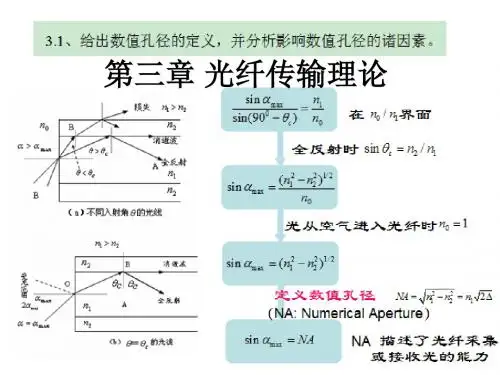

第三章 光通信信道专业通信103班 代高凯 201027209 3-2.什么是阶跃光纤？什么是渐变光纤？答：光纤按照折射率的分布分类，可分为阶跃光纤和渐变光纤。

(1).阶跃光纤是指在纤芯和包层区域内，其折射率分布分别是均匀的，其值分别是n1与n2，但在纤芯与包层的分界处，其折射率的变化是阶跃的，折射率分布的表达式为⎪⎩⎪⎨⎧≤<≤=21)2()1()1()(a r a n a r n n r ，， 阶跃光纤是早起光纤的结构方式，后来在多模光纤中逐渐被渐变光纤取代，但是它用来解释光波在光纤中的传播还是比较形象的。

(2).渐变光纤是指光纤轴心处的折射率n1最大，而随沿剖面径向的增加而逐渐减小，其变化规律一般符合抛物线规律，到了纤芯与包层的分界处，正好降到与包层区域的折射率n2相等的数值；在包层区域中其折射率的分布是均匀的，即为n2⎪⎩⎪⎨⎧≤<≤∆-=2121211)()(21a r a n a r a r n n r ，， 式中，n1为光纤轴心处的折射率；n2包层区域的折射率；a1为纤芯半径；121n n n -=∆称为相对折射率差。

3-4.什么是单模光纤？什么是多模光纤？答：光纤按照传播的模式分类，可分为多模光纤和单模光纤。

(1).当光纤的几何尺寸（主要是纤径直径d1）远远大于光波波长（约1μm ）时，光纤中会存在着几十种乃至几百种传播模式。

不同的传播模式会有不同的传播速度与相位，因此经过长距离的传输之后会产生时延，导致光脉冲变宽。

这种现象叫做光纤的模式色散（又叫模间色散）。

计算多模光纤中除传播模式数量的经典公式为4/2V N =，其中V 为归一化频率。

模式色散会使许多多模光纤的带宽变窄，降低其传输容量，因此多模光纤仅适用于较小容量的光纤通信。

多模光纤的折射率分布大都为抛物线分布，即渐变折射率分布，其纤芯直径d1大约为50μm 。

(2)根据电磁场理论与求解麦克斯韦方程组发现，当光纤的几何尺寸（主要是芯径）可以与波长相比拟时，如芯径d1在5~10μm 范围，光纤只允许一种模式（基模HE11）在其中传播，其余的高次模全部截止，这样的光纤叫做单模光纤，由于它只允许一种模式在其中传播，从而避免了模式色散的问题，故单模光纤具有极宽的带宽，特别适用于大容量的光纤通信，但是必须满足 归一化频率4048.221≤=NA a V λπ光纤的纤芯半径NAa πλ2024.11≤ 3-7.光纤损耗主要有几种原因？其对光纤系统有何影响？答：光纤损耗主要包括：（1）吸收损耗(Absorbtion)—由制造光纤材料本身及其中的过渡金属离子和氢氧根粒子（OH-）等杂质对光的吸收而产生的损耗，包括本征吸收损耗、杂质吸收损耗、原子缺陷吸收损耗。

光纤通信 本科课程设计一、课程目标知识目标：1. 理解光纤通信的基本原理，掌握光纤的传输特性和优势。

2. 学习光纤的组成结构，了解不同类型的光纤及其应用场景。

3. 掌握光发射器、光接收器的工作原理及其在光纤通信中的作用。

4. 理解光纤通信系统中常用的编码和解码技术。

技能目标：1. 能够运用光纤通信相关知识，分析并解决实际通信问题。

2. 学会使用光纤通信设备，进行简单的光纤连接和测试操作。

3. 能够设计简单的光纤通信系统，并进行性能评估。

情感态度价值观目标：1. 培养学生对光纤通信技术的好奇心和探究精神，提高学习兴趣。

2. 增强学生的团队合作意识，培养在光纤通信实验和项目中相互协作的能力。

3. 让学生认识到光纤通信在现代通信领域的重要地位，增强社会责任感和使命感。

课程性质：本课程为本科阶段的光纤通信课程设计，旨在帮助学生巩固光纤通信的基础知识，提高实践操作能力。

学生特点：本科学生具备一定的理论基础，具有较强的学习能力和动手能力，对新技术和新知识充满好奇心。

教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的主观能动性，提高学生的实际操作能力和问题解决能力。

通过课程设计，使学生在掌握光纤通信基本知识的基础上，具备实际应用和创新能力。

教学过程中，将目标分解为具体的学习成果，以便于教学设计和评估。

二、教学内容1. 光纤通信原理- 光纤的结构与分类- 光纤的传输特性- 光的传播原理2. 光纤通信器件- 光发射器：LED、LD、光泵浦源- 光接收器：PIN光电二极管、APD- 光纤连接器、耦合器、波分复用器3. 光纤通信系统- 系统组成与工作原理- 常用编码解码技术- 光纤通信系统的性能指标4. 光纤通信网络- 网络结构及其应用- 光纤通信技术在现代通信网络中的应用- 光网络的发展趋势5. 光纤通信实验- 光纤的切割、熔接与测试- 光发射器与光接收器的性能测试- 光纤通信系统的搭建与性能评估教学内容根据课程目标制定，涵盖光纤通信的基本原理、器件、系统、网络及实验操作等方面。

《光纤通信技术》课程大纲《光纤通信技术》课程大纲课程名称：光纤通信技术课程类别：核心课学分：4学分适用专业：通信工程专业、计算机应用专业先修课程：数字通信原理、数据通信原理一、课程的教学目的《光纤通信技术》是信息与通信工程学科一门重要的专业课程。

课程定位为需要学习通信工程、计算机通信技术等专业，从事信息通信、计算机、网络等相关行业的学员。

光纤通信系统具有低的传输损耗和宽的传输频带的特点，成为高速数据业务的理想传输通道。

课程以光纤的导光原理和激光器的发光原理为基础内容，同时涵盖了各种实用光网络技术。

课程以提高学生基本技能素质与新技术、新手段的应用能力为目标，培养能满足光纤网络工程的规划建设、系统调测、电信核心网络和接入网络的工程等需要的应用型人才。

为了更好地掌握本课程的知识，每章后面均附有大量的习题，并对主要知识点进行了总结。

鉴于本课程是实践性很强的专业课程，其教学内容既包括理论学习内容，又涵盖与之相关的实践实验活动内容，为以后学习光纤通信工程新技术打下基础。

二、相关课程的衔接学习本课程需要先修《数字通信原理》、《数据通信原理》等专业基础课程以及《现代交换技术》、《宽带接入技术》等相关课程；后续课程包括《光网络》、《多媒体通信》等。

三、教学的基本要求要求掌握《光纤通信技术》的基本概念、工作原理，了解相关扩展知识。

熟练进行光纤通信技术的工程分析及工程计算。

熟悉实验原理及内容，能够利用所学基本知识完成简单电路的分析和设计。

四、课程教学方法下载教学内容导学、详解、实时辅导、教案、综合练习题等资料。

为了更好地掌握本课程的知识，每章后面均附有大量的习题，并对主要知识点进行了总结。

本课程含有实验，使本课程更多地与实践接轨，为以后学习光纤通信工程新技术打下基础。

五、课程考核方式本学期将安排4次阶段作业。

每次作业计10分，共计40分。

作业类型为客观题，可重复提交，直至分数满意为止。

考试：本课程的考试采用开卷的形式，由于本课程的计算量较大，建议学生熟练使用计算器。

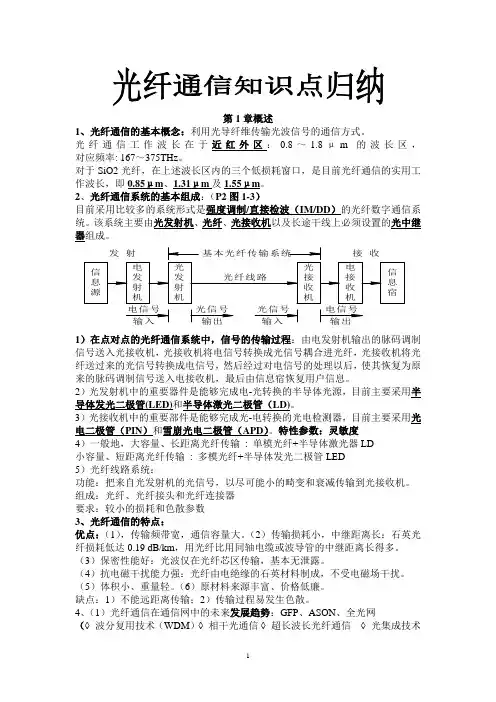

第1章概述1、光纤通信的基本概念：利用光导纤维传输光波信号的通信方式。

光纤通信工作波长在于近红外区：0.8～1.8μm的波长区，对应频率: 167～375THz。

对于SiO2光纤，在上述波长区内的三个低损耗窗口，是目前光纤通信的实用工作波长，即0.85μm、1.31μm及1.55μm。

2、光纤通信系统的基本组成：（P2图1-3）目前采用比较多的系统形式是强度调制/直接检波（IM/DD）的光纤数字通信系统。

该系统主要由光发射机、光纤、光接收机以及长途干线上必须设置的光中继器组成。

1）在点对点的光纤通信系统中，信号的传输过程：由电发射机输出的脉码调制信号送入光接收机，光接收机将电信号转换成光信号耦合进光纤，光接收机将光纤送过来的光信号转换成电信号，然后经过对电信号的处理以后，使其恢复为原来的脉码调制信号送入电接收机，最后由信息宿恢复用户信息。

2）光发射机中的重要器件是能够完成电-光转换的半导体光源，目前主要采用半导体发光二极管(LED)和半导体激光二极管（LD)。

3）光接收机中的重要部件是能够完成光-电转换的光电检测器，目前主要采用光电二极管（PIN）和雪崩光电二极管（APD）。

特性参数：灵敏度4）一般地，大容量、长距离光纤传输: 单模光纤+半导体激光器LD小容量、短距离光纤传输: 多模光纤+半导体发光二极管LED5）光纤线路系统：功能：把来自光发射机的光信号，以尽可能小的畸变和衰减传输到光接收机。

组成：光纤、光纤接头和光纤连接器要求：较小的损耗和色散参数3、光纤通信的特点：优点：（1），传输频带宽，通信容量大。

（2）传输损耗小，中继距离长：石英光纤损耗低达0.19 dB/km，用光纤比用同轴电缆或波导管的中继距离长得多。

（3）保密性能好：光波仅在光纤芯区传输，基本无泄露。

（4）抗电磁干扰能力强：光纤由电绝缘的石英材料制成，不受电磁场干扰。

（5）体积小、重量轻。

（6）原材料来源丰富、价格低廉。

缺点：1）不能远距离传输；2）传输过程易发生色散。

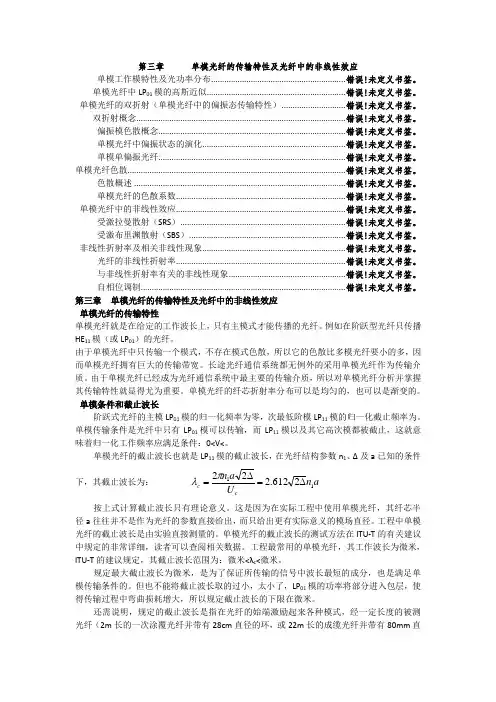

第三章 单模光纤的传输特性及光纤中的非线性效应单模工作模特性及光功率分布 ............................................................. 错误!未定义书签。

单模光纤中LP 01模的高斯近似 ............................................................... 错误!未定义书签。

单模光纤的双折射（单模光纤中的偏振态传输特性） ............................. 错误!未定义书签。

双折射概念 ............................................................................................... 错误!未定义书签。

偏振模色散概念 ..................................................................................... 错误!未定义书签。

单模光纤中偏振状态的演化 ................................................................. 错误!未定义书签。

单模单偏振光纤 ..................................................................................... 错误!未定义书签。

单模光纤色散 ................................................................................................... 错误!未定义书签。

色散概述 ................................................................................................ 错误!未定义书签。
