奥粒帅尼200万高清数字网络摄像机使用手册目录第一章产品介绍1.1 产品概述本设备是专为安防领域设计的一款优秀的数字监控产品。
采用嵌入式LINUX操作系统，使系统运行更稳定；采用标准的H.264视频压缩算法，实现了高画质、低码率的同步音视频监控；采用TCP/IP等网络技术，具有强大的网络数据传输能力和远程操控能力。
本设备可以通过网络组成一个强大的安全监控网，配合专业网络视频监控设备和平台软件，充分体现出其强大的组网和远程监控能力。
同时本品也可以本地独立工作。
适合需要网络远程监控的各种场合，如：➢ 取款机、银行柜员、超市、工厂等的网络监控。
➢ 看护所、幼儿园、学校提供远程监控服务。
➢ 智能化门禁系统。
➢ 智能化大厦、智能小区管理系统。
➢ 电力电站、电信基站的无人值守系统。
➢ 户外设备监控管理桥梁、隧道、路口交通状况监控系统。
➢ 流水线监控，仓库监管。
➢ 对道路交通24小时监察。
➢ 森林、水源、河流资源的远程监控。
➢ 机场、火车站、公共汽车站等。
1.2 产品主要功能实时监视·具备模拟输出接口可通过监视器或DVR等监控设备实现监视功能存储功能·最大支持32G TF卡(部分产品支持)，实现录像抓图文件本地存放·通过客户端软件或监控平台，实现录像抓图文件远程存放·存储数据采用专用格式，无法篡改数据，保证数据安全压缩方式·音视频信号由独立硬件实时压缩，实现声音与图像保持稳定同步备份功能·客户端电脑可通过网络下载TF卡上的文件进行备份录像回放功能·实现独立全实时录像，还可同时实现检索、网络监视、录像查询、下载等·支持快放、慢放等多种回放模式·可选择画面任意区域进行局部放大网络操作功能·可通过网络(包括手机)进行远程实时监视·远程云台控制·远程录像查询及实时回放报警联动功能·报警联动录像、抓图、邮件等通讯接口·具备RS485接口，实现云台控制·具备标准以太网接口，实现网络远程访问功能及远程升级维护功能。

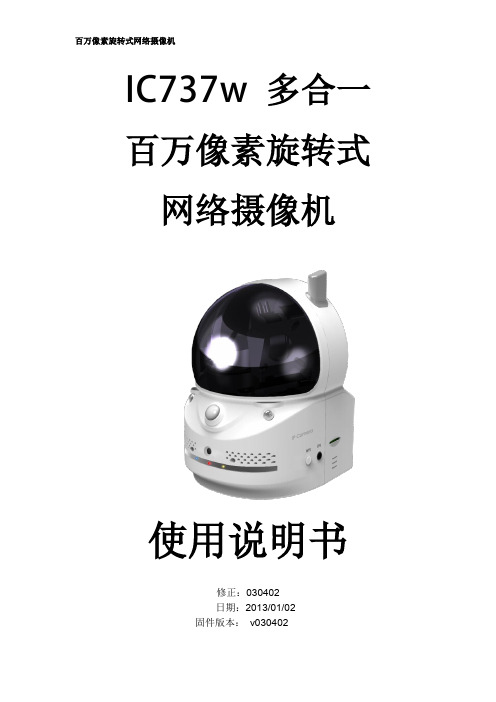

多合一百万像素旋转式网络摄像机使用说明书修正：030402日期：2013/01/02固件版本：v030402目录1.简介 (6)2.硬件描述及快速安装和使用 (9)2.1.主要的硬件组成 (9)2.2.快速安装和使用 (10)2.3.无线连接(路由器/AP具有WPS功能) (16)2.4.无线连接(路由器/AP不具有WPS功能) (16)2.5.触发通知 (17)3. 网页设置 (18)3.1.信息 (19)3.2.视频显示 (20)3.3.网络 (21)3.4.无线网络安全 (23)3.5.高级网络 (26)3.6.视频设置 (27)3.7.手机视频设置 (29)3.8.夜间模式控制 (30)3.9.电子邮件/FTP报警 (31)3.10.扬声器报警设置 (34)3.11.NAS设置 (35)3.12.SD卡设置 (37)3.13.红外温度计 (39)3.14.日程 (40)3.15.LED显示控制 (42)3.16.日期/时间 (43)3.17.高级管理 (44)3.18.固件升级 (45)3.19.重新启动 (46)3.20.出厂默认值 (47)4.功能和规格 (48)4.1.特征 (48)4.2.规格说明 (49)5.包装内容 (51)附录A. 已测试的NAT / 路由器设备 (52)附录B. 最大允许影像用户 (53)附录C. 效能信息 (54)附录D. 故障排除 (55)附录E. 第三方嵌入整合网页 (57)附录 F. 任何浏览器的影像快照 (58)附录G.名称解释 (59)图表清单图2-1: 前面板的主要构成图2-2: 后面板及底部的主要构成图2-3: 网络摄像机连接图图2-4: 连接网线到交换机/路由器图2-5: 安装光盘图2-6: ID/密码卡图2-7: CamView运行于Windows图2-8: 弹出观看密码窗口图2-9: 拔掉网线使用无线功能图3-1: 从CamView程序打开网页设置页面图3-2: 网络摄像机网页设置的登录页面图3-3: 网络摄像机信息页面图3-4: 视频显示页面图3-5: 网络设置中的DHCP功能图3-6: 网络设置中的固定IP地址图3-7: 无线功能关闭页面图3-8: 无线功能开启页面图3-9: 无线测试页面图3-10: 高级网络设置页面图3-11: 视频设置页面图3-12: 3GPP/RTSP 开启页面图3-13: 夜视模式控制页面图3-14: Email/FTP 报警页面图3-15: SMTP 服务器设置页面图3-16:喇叭报警设置页面图3-17: NAS 存储器设置页面图3-18: SD卡设置页面图3-19: SD卡信息页面图3-20: 红外温度计设置页面图3-21: 进度管理页面图3-22: LED控制设置页面图3-23: 系统日期/时间设置页面图3-24: 高级管理设置页面图3-25: 固件升级设置页面图3-26: 估计升级状态页面图3-27: 系统重新启动设置页面图3-28: 系统重启中页面图3-29: 按复位按钮设置为出厂默认值图5-1: 网络摄像机机体图5-2: 电源适配器图5-3: 快速安装指南图5-4: 网线图5-5: 安装光盘图5-6: ID/密码卡表 A-1: 通过测试的无线AP/路由器列表表 A-2: 通过测试的有线NAT/路由器列表1. 简介只需简单三步骤，即可于iPhone/iPad及Android行动装置上进行全天候影像安全监控，步骤如下：1.连接摄像机至网络2.下载手机软件"mCamView"至iPhone/iPad或Android等移动设备3.输入账号及密码观看影像支持触发通知 (Push Notification)通过PIR(红外线人体传感器)及声音侦测效能，当摄像机侦测异常事件时，将发送通知信息至您的iPhone/iPad或Android等移动设备(即使手机为睡眠状态)。
网络高清智能高速云台摄像机中文使用手册在使用本产品之前,敬请您仔细阅读使用手册!安全提示: 注意防止触电危险.请不要打开!注意:为了减少触电危险,请勿自行拆卸。
里面没有用户自己可修理的零件。
应由有资格的人员进行维修工作。
!在正三角形中闪烁的箭头符号,用以提醒用户在本产品中附近出现较大的“非绝缘危险点电压”,足以对人体产生危险。
在正三角形中的注意号,用以提醒用户参考有关该机的重要操作与维护的文字说明。
本产品的制造号标示于底部或侧面。
请在下面空白处填上本机的制造号码,并将此说明书妥善保存,以便需要时查核。
型号:制造号码:V2.0 ,用以提醒用户参考有关该机的重要操作与维护的文字说明。
!目录注意事项 (1第一章功能特点 (3 1.1 云台规格 (31.2 云台基本参数 (3 1.3 云台报警 (31.4 网络参数 (41.5 云台功能 (6第二章网络设臵 (7 2.1 系统连接图 (7 2.2 登录网络 (82.3 预览视频 (10 2.4 设备参数 (15 2.5 语音对讲 (29 2.6 文件管理 (29 2.7 远程回放 (32 2.8 本地设臵 (362.9 设备录像 (373.0 注销重启 (37第三章云台设定 (383.1 系统连接 (383.2 云台拨码设定 (383.3 协议和默认波特率选设定 (403.4 通信波特率的设定 (41第四章安装说明 (434.1 安全措施 (434.2 警告 (434.3 环境要求 (444.4 布线安全 (444.5 安装准备 (444.6 安装方式简介 (464.7 安装说明 (464.8 云台的出线说明 (50附录Ⅰ:系统参数表 (52附录Ⅱ:常见故障分析 (58附录Ⅲ:24VAC 线径和传输距离关系表 (59 附录Ⅳ:防雷击、浪涌 (61附录Ⅴ:维修服务条款 (62注意事项:电气安全在本产品安装使用中必须严格遵守国家和地区各项电气标准。
配用本机自带的专用电源。
网络摄像机快速指南前言本节内容的目的是确保用户通过本手册能够正确使用产品，以避免操作中的危险或财产损失。
在使用此产品之前，请认真阅读产品手册并妥善保存以备日后参考。
使用前说明●访问本公司官网（）获取说明书、应用工具和开发资料。
●使用前请先对设备进行校时，校时的具体配置方法请参见《网络摄像机操作手册》。
符号约定对于文档中出现的符号，说明如下所示。
安全使用注意事项●产品安装使用过程中，必须严格遵守国家和使用地区的各项电气安全规定。
●请使用正规厂家提供的电源适配器，电源适配器具体要求参见产品参数表，建议为每台设备配备独立的适配器。
●根据国家相关标准，对弱电设备供电时，要求供电电流不超过8A并且功率不超过100W，防止发生安全事故。
●为减少火灾或电击危险，请勿让产品受到雨淋或受潮。
●应该在建筑物安装配线中组入易于使用的断电设备。
●在设备安装时，请确保产品固定牢固。
●如果产品工作不正常，请联系购买产品的商店或最近的服务中心，不要以任何方式拆卸或修改产品。
（对未经认可的修改或维修导致的问题，本公司不承担任何责任）。
●避免将产品安装到振动或冲击环境，并使产品远离电磁干扰的地点。
（忽视此项可能会损坏产品）。
●请勿直接触碰产品散热部件，以免烫伤。
●室内产品请勿安装在可能淋到水或其他液体的环境。
●请勿在极热、极冷、多尘、有腐蚀性、高盐碱或者高湿度的环境下使用产品，具体温、湿度要求参见产品的参数表。
●设备需存放于干燥无腐蚀性气体环境，避免阳光直射。
●避免将镜头对准强光（如灯光照明、太阳光或激光束等），否则会损坏图像传感器。
●避免热量积蓄，保持产品周边通风流畅。
●请勿直接触碰到图像传感器，若有必要清洁，请将柔软的干净布用酒精稍微湿润，轻轻拭去尘污；当产品不使用时，请将防尘盖加上，以保护图像传感器。
●设备接入互联网可能面临网络安全问题，请您加强个人信息及数据安全的保护。
当您发现设备可能存在网络安全隐患时，请及时与我们联系。
IC207 有线百万画数网络摄像机H.264 网络摄像机即插即用& 3G手机支援IC207 百万画数网络摄像机是一种高性能的视频压缩网络摄像机与最先进的H.264压缩技术。
H.264编解码器压缩百万画数高分辨率1280x800的图像，转压成一个低带宽的远程视频流，适合最优质的远程观看监控画面。
IC 207网络摄像机的设计源起于“即插即用，轻松上手”的概念。
使用者可以很轻松方便的安装IC 207在他/她的家庭网络，并立即观看视频在世界任何地方透过管理软件，网际网络和3G手机。
不需要设定一些复杂的DNS名称或更改路由器的设定，这只是简单一个1‐2‐3的步骤，即可使用的即插即用网络摄像机。
对于iPhone，苹果的App Store有免费的Lite版本和一个全功能版本软件可供下载；对于Android手机，Android Market提供免费软件供下载。
网络摄像机不需要固定的IP地址或port‐mapping。
只要一个简单的1‐2‐3设定IC207，输入ID /密码，即可透过3G手机立即观看视频画面。
IC207网络摄像机提供了最灵活的影片录制功能。
使用者可以录制影音在 Micro‐SD卡上，最高达32 G，在网络上连接到NAS储存设备或连接到计算机的免费管理软件。
可进行预约排程录像录音，以满足所有要求，完全不需要NVR或DVR设备。
附加功能如手机侦测触发电子邮件/ FTP的报警器，内置麦克风，音频监控，集中式远程固件升级，看门狗警示功能，低光照灵敏度等系统强化功能，IC207的多功能进一步满足了所有环境需求。
IC207高分辨率摄像机，最佳的带宽效率和易于使用的理想透过网络是保护零售商店，建筑，学校，小型企业，家庭办公室做远程和本地监控所使用。
特点¾百万画数分辨率高达1280x800每秒25帧。
¾H.264视频压缩译码器。
¾ID /密码连接即插即用网络摄像机。
¾苹果的App Store提供一个免费和一个全功能的iPhone软件。
V6821-M系列室内防暴百万像素彩色网络半球摄像机使用说明书目录第一章简介 (1)1.1 产品描述 (1)1.2 产品特点 (1)1.3 系统要求 (2)1.4 适用范围 (2)1.5 注意事项 (3)第二章安装及操作说明 (4)2.1 表面装 (4)2.2 吊装 (6)2.3 吸顶装 (8)第三章摄像机功能设置 (11)3.1 摄像机背板按钮介绍 (11)3.2 摄像机上罩按钮介绍 (11)3.3 功能设置 (12)第四章 IE浏览器设置 (13)4.1 连接设备 (13)4.2 设置IE浏览器 (13)4.3 安装视频图像浏览软件 (15)第五章系统操作指南 (17)5.1 登录 (17)5.2 系统信息 (20)5.3 用户管理 (20)5.4 网络设置 (22)5.5 时间设置 (26)5.6 报警设置 (27)5.7 系统日志 (28)5.8 摄像机设置 (29)5.9 制式设置 (30)5.10 其他设置 (30)第六章 MPEG-4视频浏览及参数设置 (35)6.1 实时视频 (35)6.2 视频大小 (37)6.3 播放器 (37)6.4 码流类型 (38)6.5 移动侦测 (38)6.6 隐私区域 (39)6.7 OSD设置 (40)6.8 网络服务质量设置 (41)6.9 分辨率设置 (41)6.10 I/P率设置 (42)6.11 帧率设置 (42)6.12 码率设置 (43)6.13 音频设置 (44)6.14 快照功能 (45)第七章 M-JPEG视频浏览及参数设置 (47)7.1 分辨率设置 (47)7.2 视频质量 (47)7.3 帧率 (48)7.4 快照 (48)附录一规格表 (50)附录二线缆选用方法与防浪涌防雷击说明 (52)第一章简介1.1 产品描述首先感谢您选购本公司的产品！V6821-M系列室内防暴百万像素彩色网络半球摄像机，采用1/2.5″逐行扫描CMOS传感器，为用户提供一套全数字化的高清晰度、高帧率、实时图像采集系统，具有高信噪比，适合大厦、商场、机场、库房、街道等各种城市监控场合。
Colin科宁百万高清摄像机使用说明书V1.1Colin科宁百万高清摄像机使用说明书日期：2012-6-1科宁-白光摄像机缔造者！！白光摄像机全球销量第一！中国安防十大创新品牌，中国平安城市推荐品牌！-2-简介TS38ABFG是一款嵌入式系统软件，是压缩、处理音视频数据的38×38高清专用网络模块，由音视频压缩编码器、输入输出通道、网络接口、音视频接口、RS422串行接口、协议接口、软件接口等构成，也提供视频处理功能，主要完成图像数据的采集、H.264图像数据压缩、Internet传输数据以及音频数据的处理，能通过有线网络将实时的图像和声音同时通过网络传输。
采用了运算速度更快的数字处理器，能够快速压缩尺寸更大更加清晰的画面；采用了先进的操作系统和音频、视频压缩算法，使得图像传输更加流畅并且显示更加清晰细腻；采用了嵌入的服务器，完全脱离PC平台，系统调度效率高，代码固化在FLASH中，系统运行稳定可靠。
支持通过浏览器（Internet Explore）进行远程图像访问。
支持双向语音对讲，支持动态IP地址，方便地实现图像和声音的网络传输。
产品特点：*支持2路视频2路音频，2通道独立，每秒60帧活动视频*H.264视频压缩标准、AAC/G.711音频压缩标准*内嵌Web Server，全面支持Internet Explore 监视、配置、升级*Internet 上双向音频实时传输，视频帧率根据带宽自动调节*支持变码率，在设定视频图像质量的同时，也可限定视频图像的压缩码流*支持2级域名，轻松实现动态IP 地址(ADSL 拨号)科宁-白光摄像机缔造者！！白光摄像机全球销量第一！中国安防十大创新品牌，中国平安城市推荐品牌！-3-*视频码率50Kbps-8Mbps 连续可调，帧率1-30(1-25)连续可调*支持抓拍、本地录像*动态检测支持(可设区域和灵敏度)*报警预录功能*10/100M 以太网接口支持*支持IO 接口连接其他外设*RS485接口，网络透明通道连接，客户端可通过TS38ABFG 的透明通道控制*支持多个用户同时访问*报警信号输入和输出建议机器配置：CPU 四核3.0GHz,4G内存，512M独立显存，2.1声卡，Audio 输出，Mic输入，Windows2000/XP/2003/Vista/7,Microsoft IE 6.0/8.0。
第一部分：IE浏览器设置一、打开IE浏览器，“工具—intenet选项.—安全—自定义级别”,将里面有ACTIVEX选项的地方全部打勾启用,如下图操作：二、把电脑的防火墙设备给全部关闭。
三、设置完F5后，在网页地址下面记得加载OCX控件，用鼠标点击即可。
这一步很重要。
请参阅下图请点击下载，建议不使用第三方下载软件下载videoplugine.exe，推荐使用IE直接下载即可。
这一步需要运行加载控件ocx.，运行完成后，F5刷新，就完成了整个安装控件的过程。
第二部分:监控平台软件使用方法运行SEARCH，搜索网络摄像机IP地址,出现上图IP地址，然后点添加选项进入监控软件主平台。
远程网络软件修改端口、DHCIP地址,运行进入监控平台界面:接下来，进入登录界面：对着上图点击configlation在上图根据具体的情况设置好http 端口，不过目前很多地区80端口已经给屏蔽，而我们现在正在使用的有效端口为81.修改好后，保存就完成了这一个过程设置。
1.1. D DNS域名配置由于IP地址不便于记忆，您可以使用域名访问免去输入IP地址的烦恼，要正常使用此功能，您必须申请相应DNS服务商的域名，具体步骤如下：第一步：向指定服务器申请域名。
第二步：登录GXV，进入DDNS配置页面，正确填写DDNS信息，填写完成后点击Save 按钮保存配置。
第三部分：路由器设置路由器设置：转发规则---虚拟服务器，设置完下图的端口。
三个端口必须设置出来200万高清网络摄像机背板功能第四部分:芯片主板的接口功能背板上有5个接线孔，分别为J1、J2、J3、J4、J5J1 485J2电源信号(黑-红-白-黄)J3网络，（绿-白绿-红-红白）J4音频J5 红外灯版（左边数过来1-2-3孔：黄-黑-红）百万高清CCD模块接线图功能图。
平安福百万高清数模混合监控系统 NVR-V9（9.0.2）使用说明书目 录一、软件安装二、接入百万高清摄像机图像三、录像、回放与录像备份四、远程设置1、NVR-V9服务器端远程设置2、IE在线远程监控3、NVP-V9客户端远程监控4、手机客户端远程监控五、其它设置操作及常见问题处理1、如何修改通道名2、如何设置定时开关机3、如何设置开机自动运行NVR-V9服务器4、如何拖动通道图像5、如何抓图6、如何开启音频7、如何设置百万网络球机巡航8、为什么使用15天后不录像9、为什么使用30天后没有图像全部黑屏10、如何获取加密狗11、如何升级加密狗12、NVP-V9如何实现远程本地录像及回放一、软件安装1、硬件连接，按照上图进行硬件连接，通电后百万高清摄像机启动大概需要45秒时间2、打开摄像机配套光盘上文件双击引导安装程序，默认点下一步，出现如下图“选择采集卡对话框”时根据自己所购买的采集卡选择型号（如果电脑上不安装采集卡则随意选择一个），全部默认点下一步，安装软件。
模拟采集卡选项如果本机安装有采集卡勾选（没有则无须勾选本项），点完成出现下图对话框点采集卡驱动后，重启电脑，即可登录软件。
3、软件安装成功后在桌面生成图像，在开始菜单生成如下菜单组4、启动百万高清软件NVR-v9.0.2后，出现登录界面，点确定登录（注意：默认用户名：super 无密码）注：软件安装完成后，会生成C:\Program Files\平安福百万高清数模监控系统NVR-v9.0.2 安装目录文件夹，该文件夹为高清软件系统文件夹，同时在非C区根目录生成\VSData 文件夹，该文件夹为录像存储文件夹，抓图存储文件夹X:\VSData\ServerPic等二、接入百万高清摄像机图像1、软件安装成功后，设置本电脑的IP地址为1网段，如：192.168.1.250，网关：192.168.1.1因为平安福百万高清摄像机IP地址出厂设置均为1网段，运行启动软件后如下图此时，如这类很多按钮是灰色不起作用，搜索摄像机成功后即可使用。
IP CAMERA系列用户说明书非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。
本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。
本手册的内容将根据产品功能的增强而更新，并将定期改进或更新本手册中描述的产品，更新的内容将会在本手册的新版本中加入，恕不另行通知。
安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。
在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。
如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。
注意：无视注意事项，可能会导致伤害或财产损失。
警告事项提醒用户防范潜在的死亡或严重伤害危险。
注意事项提醒用户防范潜在的伤害或财产损失危险。
警告：1.请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950－1符合Limited PowerSource(有限电源)的额定电压为12V直流电源供应。
2.如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备（未经许可的修改或维修所导致的问题，责任自负）。
3.为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。
4.本安装应该由专业的服务人员进行，并符合当地法规规定。
5.应该在建筑物安装配线中组入易于使用的断电设备。
6.有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下50牛顿（N）的拉力。
注意：1.在让摄像机运行之前，请检查供电电源是否正确。
2.请勿将此产品摔落地下或受强烈敲击。
3.在对相机进行清洁时，请使用鼓风器除去镜头或滤光片上的尘埃；使用柔软、干燥的布清洁摄像机的外表面。
对于顽固的污迹，可使用蘸有少许清洁剂的软布将其拭去，然后将其擦干。
请勿使用挥发性溶剂，如酒精、苯、稀释剂等，以免损坏表面涂层。
4.避免对准强光（如灯光照明、太阳光等处）聚焦，否则容易引起过亮或拉光现象（这并非摄像机故障），也将影响CMOS寿命。
5.激光束可能烧毁CMOS，在激光装置被使用的情况下，请您一定不要让CMOS的表面暴露于激光束之下。
6.避免置于潮湿、多尘、极热、极冷（正常工作温度：－10℃～＋60℃），强电磁辐射、靠近强磁场源等场所。
7.避免热量积蓄，请不要阻挡摄像机附近的通风。
8.使用时不可让水及任何液体流入摄像机。
9.当运送摄像机时，重新以出厂时的包装进行包装，或用同等品质的材质包装。
10.定期零件更换：本产品中采用的部分零件（例如电解质电容器）需要根据其平均寿命定期进行更换。
零件的寿命随本产品的使用环境或条件以及使用时间而异，建议您定期进行检查。
详细信息请向您购买本产品的经销商咨询目录1. 产品介绍 (4)1.1. 产品概述 (4)1.2. 主要功能 (4)2. 设备安装 (5)3. 操作指南 (7)3.1. 登录设备 (7)3.2. CMOS配置 (8)3.3. 视频配置 (9)3.4. 网络参数配置 (10)3.5. DDNS域名配置 (10)3.6. SIP配置 (11)3.7. 版本升级 (12)3.8. 用户管理 (12)3.9. 密码修改 (13)3.10. SMTP邮件服务器 (13)3.11. FTP配置 (14)3.12. 报警输入配置 (15)3.13. 移动探测 (16)3.14. USB&SD (17)3.15. 系统日志 (17)1.产品介绍1.1. 产品概述BLH—HD系列网络摄像机是基于嵌入式Linux操作系统，支持720P@30fps、1080P@30fps 高清视频，具备业界领先国际标准的H264视频压缩算法，采用H264 、MJPEG编码，可轻松实现高清晰图像的低网络带宽传输。
此外，它采用全球著名的Aptina公司“MT9P031”1/2.5CMOS高感光度图像传感器，拥有高达500MegaPixel的惊人像素，具备完善的全集成式单芯片系统(SOC)设计和高性能影像处理能力，独特的DigitalClarity降噪点技术，为减小噪点、重现鲜艳色彩与丰富色阶提供了良好的保障，从而展现锐利、清晰的1600*1200高清画质，为使用者带来前所未有的全新体验和感受。
该产品还支持业界领先的双码流技术以及独步全球的VOIP（SIP）双向音视频监听及报警呼叫，能轻松穿透NAT，使得视频监控和通信网络得到完美的融合，用户可通过拨打视频电话方式随时掌握设备监视范围内动态，可广泛应用于3111平安城市工程，并提供优质的服务。
1.2. 主要功能●采用先进的H264视频压缩算法，支持H264 Main Profile@Level3.0编码，H.264Baseline Profile@Level3.0编码和MJPEG/JPEG Baseline编码，可轻松实现高清晰图像的低网络带宽传输。
●基于嵌入式Linux操作系统，内置WEB 服务器，可通过网络浏览器直接访问，系统稳定，功能强大，安全可靠。
●采用工业品质的COMS摄像机，拥有良好的低照度效果。
●支持完整的SIP功能，内置麦克风。
●支持双向语音，在互联网上声音清晰、延时小，音频无丢帧。
●支持IEEE802.11b/g无线网络（可选）。
●整机功耗小，发热低，工作稳定可靠。
●1个报警/开关量输入接口和1个报警/继电器输出接口。
●内置IR-Cut，可满足日夜监控需要。
●支持双视频流输出，满足广大客户的不同需求。
●灵活的事件联动机制，可用来设置录像、报警、控制等。
●支持ＳＤ卡报警录像、USB盘报警录像、移动硬盘报警录像、SIP电话报警、继电器出和SMTP、FTP等多种报警联动及报警抓拍存储。
●支持POE供电。
●支持RS485控制。
●支持一键复位功能。
●可通过公司自主研发视频管理软件进行集中管理、观看和录像等。
2.设备安装注意事项1.拆开包装盒时请仔细检查，确认其中的物品与清单一致。
2.安装前请仔细阅读本章内容。
3.安装时，请务必关闭所有相关设备电源。
4.检查电源电压，防止出现电压不配导致器件损坏。
5.安装环境：请勿在超标的潮湿或高温环境下使用，请保持通风良好，注意防雨淋；避免安装在剧烈震动的环境下。
6.如果设备工作不正常，请联系购买设备的经销商或最近的服务中心，请不要以任何方式拆卸或修改设备。
未经许可的修改或维修所导致的问题，责任自负。
运行环境操作系统： Windows2000server/professional/XP网络协议： TCP/IP客户端PC：P4/128MRAM/40GHD/ 支持缩放的显卡，DirectX8.0以上支持安装步骤1、将视频服务器连接入你的网络或者用交叉网线直接连接到PC。
2、用标准的75Ω同轴电缆将模拟摄像机连接到视频服务器上的BNC视频输入接口。
3、接通电源(DC 12V)，此时电源指示灯点亮，设备开始启动。
4、网络正常情况下在5秒内网络的连接灯(绿色)会亮起，此时视频服务器的物理连接完成。
网线的制作（1）网络摄像机的网口与HUB相连的双绞线(直通线)：（2）网络摄像机的网口与PC机相连的双绞线(交叉线)：设备型号Model function difference COMS model CL 3651_HD No WIFI,1/2.5-inch (4:3),500P CMOS MT9P031产品型号CL3651_HD参数传感器类型Aptina,MT9P031 1/2.5视频制式--解析度500w Pixels COMS，1920*1080自动光圈支持镜头是否可选是日夜转换是，支持IR-Cut电源是否可选是最大分辨率1920*1080@30fps语音对讲输入1路，3.5mm音频接口语音输出1路，3.5mm音频接口视频压缩标准H.264视频压缩码率16～8192（单位：kbps）移动侦测支持双码流支持主码流和子码流帧率5~30fpsSD卡本地存储功能最大支持16GSD/U盘储存支持协议TCP/IP,HTTP,RTP,ARP,DHCP,FTP,UDP,DNS,DDNS,SMTP,NTP,Static IP 通讯接口1个RJ45 10M/100M自适应以太网口，1个RS－485接口端子报警输入1路输入报警输出1路输出TVout输出支持，分辨率为子码流格式工作温度-10℃-+60℃输入电压DC12V3.操作指南3.1. 登录设备设备默认为动态IP地址，在没有DHCP的情况下，设备会在5分钟后自动默认IP地址为192.168.1.168，此时打开电脑中的IE浏览器，在IE地址栏中输入获取到的IP地址或http://192.168.1.168(默认地址)登录，进入登录界面后输入默认的用户名和密码，User：admin，Password：admin。
第一次登录系统时IE会自动提示“安装来自GSViewerX.Cab ActiveX插件”，此时根据页面提示进行安装，安装完成后即可观看视频画面，如下图。
序号名称说明1 基本菜单所有功能配置的菜单项。
2 缩放调节云台图像放大倍数。
焦距调节云台聚焦。
速度调节云台的旋转速度。
3 播放用于播放视频。
4 抓拍抓拍指定通道中的图像，默认保存到C盘。
5 录像录制通道中的视频到指定目录，默认保存到C盘。
6 双向语音打开该功能后可以和指定的视频通话对讲。
7 通道语音听取指定通道中的语音。
8 回放回放录制的视频9 设置配置图片和录制视频的路径。
10 云台调节云台旋转和自动旋转的按钮，需要接入云台设备。
11 亮度调节图像的背光明暗程度。
对比度调节图像对比度。
饱和度调节图像饱和度。
12 恢复默认参数恢复默认的亮度、对比度等参数13 移动探测当移动探测报警时，相应的通道的编号图表会呈现红色，点击红色图标可以关闭此次报警。
14 红外报警出现红外报警时可点击此处关闭3.2. C MOS配置CMOS设置包括IR-Cut、光圈、翻转设置，主要用于根据实际安装环境进行设置。
设置步骤如下：第一步：登录设备，进入“CMOS设置”页面，如下图。
第二步：配置相关参数并点击Save按钮保存即可。
翻转：将图像左右和上下翻转，主要用于摄像机吊顶安装。
光圈设置：支持手动光圈和自动光圈，设置自动光圈时需要DC镜头支持，在自动光圈模式下，摄像机可以根据当前光线亮度自动调整镜头的进光量（光圈大小），避免图像曝光过渡，从而自适应不同光线亮度环境监控。
IR-Cut设置：支持手动与自动模式，主要控制不同滤光片。
目前不支持自动彩转黑功能，仅能手动设置：手动设置：手动控制滤光片，包含白天/夜间与颜色设置，当设置为白天彩色模式时，夜间仍然保持真彩色。
当设置为夜间黑白模式时，白天的色彩也会强制为黑白。
在夜间，建议将视频帧率设置为5-10fps （进入音视频设置页面配置），以便获取良好的夜间彩色画面。
