第一章调速系统第一节概述一、水轮机调节的概念为了使水轮发电机组的供电频率稳定在一定的范围内，需要根据负荷变化而调节水轮机出力，这就是水轮机调节。
自动调节系统根据调节原理，分为闭环调节系统和开环调节系统。
闭环调节系统是具有反馈的调节系统。
即将系统的输出量反送回调节装置的输入端称为反馈。
闭环调节系统是根据反馈量和输入量(给定值)的综合结果进行调节控制，也就是系统的输出量对系统的调节作用有直接影响的。
开环调节系统的输出信号没有反馈至输入端，即系统的输出量的变化对调节作用没有直接影响。
在开环控制系统中，系统输出只受输入的控制，控制精度和抑制干扰的特性都比较差。
二、调速器的基本作用调速器的基本作用是调节机组转速。
随着生产的发展，现在调速器可起调整负荷、成组控制、分配负荷等作用，在引入其他信号作调节依据时还可起其它调节作用。
调速器也可用作进行自动控制与操作。
水电机组启动快，能适应负荷的变化，故电力系统中常把水电机组作为峰荷和热备用机组，此时自动调速器可以保证机组快速启动，快速带负荷。
发生事故时调速器可用来紧急停机以防止事故扩大。
水力发电的过程水能通过水轮机的导水机构，到水轮机的转轮，然后转换为机械能；机械能通过主轴传给发电机，发电机通过电磁转换变为电能传输给用户。
水轮机调速器，顾名思义，就是调节水轮机转速的机器。
对于发电机来说，也就是调节电气频率。
发电机所生产的电能，是通过输电线路直接供给各类用户的。
发电机组、电网本身不能贮存电能，供给用户的电能只能随发随用。
因此，发电、供电、用电三者关系密切，存在着直接的相互影响。
在电力系统中，系统的频率与机组出力和电网负荷之间的平衡程度有关，也决定了发电机的转速，和发电机输出电流的交变频率，而系统的总负荷是随电网用户的需要增减的。
在电网负荷变化的瞬间，系统内所有机组原有的输出功率与电网负荷的平衡关系即被破坏。
此时，如果所有发电机原动机的输入能量不及时地相应变化，势必引起机组转速升高或降低，造成输出电流交变频率及整个系统频率的变化。

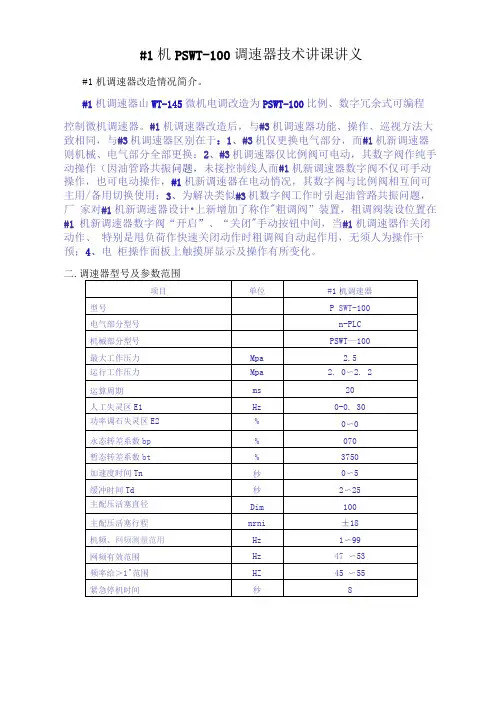

#1机PSWT-100调速器技术讲课讲义#1机调速器改造情况简介。
#1机调速器山WT-145微机电调改造为PSWT-100比例、数字冗余式可编程控制微机调速器。
#1机调速器改造后，与#3机调速器功能、操作、巡视方法大致相同，与#3机调速器区别在于：1、#3机仅更换电气部分，而#1机新调速器则机械、电气部分全部更换：2、#3机调速器仅比例阀可电动，其数字阀作纯手动操作（因油管路共振问题，未接控制线人而#1机新调速器数字阀不仅可手动操作，也可电动操作，#1机新调速器在电动悄况，其数字阀与比例阀相互间可主用/备用切换使用；3、为解决类似#3机数字阀工作时引起油管路共振问题，厂家对#1机新调速器设计•上新增加了称作"粗调阀”装置，粗调阀装设位置在#1 机新调速器数字阀“开启”、“关闭"手动按钮中间，当#1机调速器作关闭动作、特别是甩负荷作快速关闭动作时粗调阀自动起作用，无须人为操作干预；4、电柜操作面板上触摸屏显示及操作有所变化。
二.交流电源V220 + 10% 50Hz生产厂商武汉三联水电控制设备有限公司三.#1机新调速器电柜面板操作说明：电柜面板图如下图所示触摸屏O0O O开机停机断路器调相O O O0锁锭投入锁锭拨出交流电源宜流电源机手动禺动远方/*、现地0 减少/一、增加报警及复归葉急停机1、“远方/现地‘‘选择开关：该选择开关主要确定增减负荷的权限，现地位置，只能由现地的增、减旋钮来下达增/减负荷命令：远方位置，由机组监控系统下达增/减负荷命令。
2、“机手动/电动"选择开关：机乎动位置，只能手动操作机械部分数字阀手动按钮来实现接力器的开、关动作，电柜上包括“负荷增/减"旋钮、触摸屏按钮将不起作用：电动位宜，由电气控制部分来控制机械实现接力器的开和关•而此时严禁乎动操作机械部分。
3、“负荷增/减"旋钮：在现地工作模式下，通过此旋钮来下达增或减负荷的指令。
