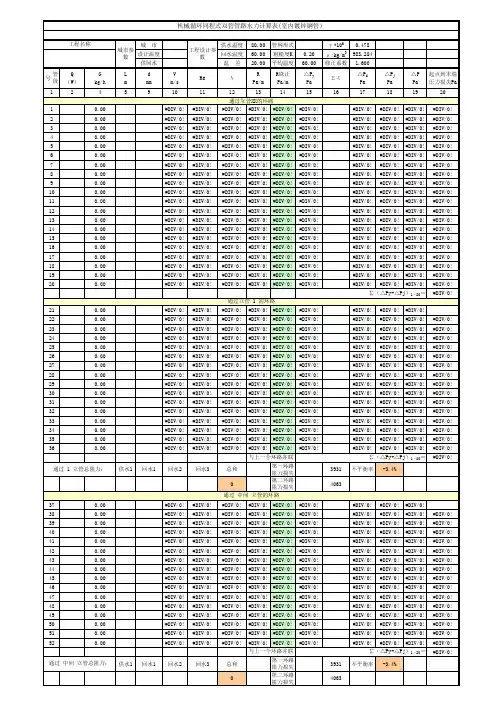

钢管水力计算表

NFβPP-R空调工程水力计算上海英泰塑胶有限公司管道水力计算4.5.1 水力计算公式由下式计算得出：i=105C h—1.85d j—4.87q g 1.85式中 i —管道单位长度水头损失（kPa/m ）；d j —管道计算内径（m ）； C h —海澄-威廉系数，C h =140； q g —设计流量（m 3/s ）。

本条计算沿程阻力损失的公式引用《建筑给水聚丙烯管道工程技术规范》GB/T50349-2005为20％～30％；参照《建筑给水排水设计规范》GB50015-2003，则生活给水网为25％～30％，生产为20％。

4.5.2 管道计算内径是根据不同的管系列S 确定。

为方便使用，表3.2.2-1列出了空调用NF βPP-R 常用的四种管系列的计算内径。

4.5.3 水温修正系数K 1按下式确定： K 1=⎪⎭⎫⎝⎛υυ"0.226式中 υ—计算表格中采用的水的运动粘滞系数（cm 2/s ）；υ″—选用工作水温采用的水的运动粘滞系数（cm 2/s ）。

4.5.4 空调用NF βPP-R 水利摩阻比钢管小,其粗糙系数n=0.0014～0.002,阻力系数为0.015～0.021，故选用流速时可适当提高,但不宜大于3.0m/s 。

附 录A 水力计算表A.0.1 当管内水温为10℃时，NF βPP-R 管水力计算表分别按管系列S5、S4、S3.2编制,见本附录表A.0.1-1、A.0.1-2、A.0.1-3、A.0.1-4。

A.0.2 当管内水温为60℃时，NF βPP-R 管水力计算表分别按管系列S5、S4、S3.2编制，见本附录表A.0.2-1、A.0.2-2、A.0.2-3、A.0.2-4。

34567891011121314151617181920212223242526。

附录B 水力计算表《水力计算图表》汇集了给水排水工程设计常用的水力计算图表。

内容包括给水工程用钢管、铸铁管、塑料管水力计算表，圆形断面钢筋混凝土输水管水力计算表；圆形、矩形、马蹄形、蛋形断面排水管道水力计算图，以及梯形明渠水力计算图；热水管、钢塑复合管、蒸汽与压缩空气管的流量与压力损失计算表等。

为充分发挥实用设计功能以及配合计算机辅助设计的应用，《水力计算图表》配置了上述所有水力计算图表的电子软件，可通过计算机准确、方便、快速地检索、查询和计算。

B.0.1制表说明。

1水力计算表格按公式（4.4.1-1）编制，管道单位长度沿程水头损失为：i＝105C h－1.85dj－4.87q g1.85（B.0.1-1）式中i——管道单位长度水头损失（kPa/m）；d j——管道计算内径（m）；C h——海澄-威廉系数，C h＝140；q g——设计流量（m3/s）。

2建筑给水聚丙烯冷水管水力计算表分别按管系列S5、S4、S3.2和工作水温10℃编制。

建筑给水聚丙烯热水管水力计算表分别按管系列 S3.2、S2.5、S2.0和工作水温70℃编制。

i L＝0.011dj－4.87q g1.85（B.0.1-2）i R＝0.008dj－4.87q g1.85（B.0.1-3）式中i L——冷水管单位长度水头损失（kPa/m）；i R——热水管单位长度水头损失（kPa/m）；dj——管道计算内径（m）；q g——设计流量（m3/s）。

B.0.2水力计算表。

建筑给水聚丙烯冷水管水力计算表见本附录表B.0.2-1，B.0.2-2，B.0.2-3；建筑给水聚丙烯热水管水力计算表见本附录表B.0.2-4，B.0.2-5，B.0.2-6。

表B.0.2-1 冷水管S5管系列水力计算表11表B.0.2-2 冷水管S4管系列水力计算22表B.0.2-3 冷水管S3.2管系列水力计算3333表B.0.2-4 热水管S3.2管系列水力计算续表B.0.2-4表B.0.2-5 热水管S2.5管系列水力计算表55表B.0.2-6 热水管S2.0管系列水力计算表续表 B.0.2-6B.0.3修正系数。

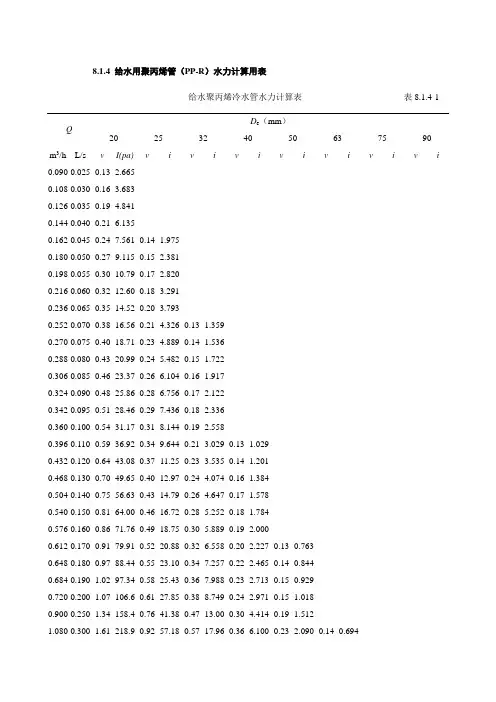

8.1.4 给水用聚丙烯管（PP-R）水力计算用表给水聚丙烯冷水管水力计算表表8.1.4-1QD e（mm）20 25 32 40 50 63 75 90m3/h L/s v I(pa)v i v i v i v i v i v i v i 0.090 0.025 0.13 2.6650.108 0.030 0.16 3.6830.126 0.035 0.19 4.8410.144 0.040 0.21 6.1350.162 0.045 0.24 7.561 0.14 1.9750.180 0.050 0.27 9.115 0.15 2.3810.198 0.055 0.30 10.79 0.17 2.8200.216 0.060 0.32 12.60 0.18 3.2910.236 0.065 0.35 14.52 0.20 3.7930.252 0.070 0.38 16.56 0.21 4.326 0.13 1.3590.270 0.075 0.40 18.71 0.23 4.889 0.14 1.5360.288 0.080 0.43 20.99 0.24 5.482 0.15 1.7220.306 0.085 0.46 23.37 0.26 6.104 0.16 1.9170.324 0.090 0.48 25.86 0.28 6.756 0.17 2.1220.342 0.095 0.51 28.46 0.29 7.436 0.18 2.3360.360 0.100 0.54 31.17 0.31 8.144 0.19 2.5580.396 0.110 0.59 36.92 0.34 9.644 0.21 3.029 0.13 1.0290.432 0.120 0.64 43.08 0.37 11.25 0.23 3.535 0.14 1.2010.468 0.130 0.70 49.65 0.40 12.97 0.24 4.074 0.16 1.3840.504 0.140 0.75 56.63 0.43 14.79 0.26 4.647 0.17 1.5780.540 0.150 0.81 64.00 0.46 16.72 0.28 5.252 0.18 1.7840.576 0.160 0.86 71.76 0.49 18.75 0.30 5.889 0.19 2.0000.612 0.170 0.91 79.91 0.52 20.88 0.32 6.558 0.20 2.227 0.13 0.7630.648 0.180 0.97 88.44 0.55 23.10 0.34 7.257 0.22 2.465 0.14 0.8440.684 0.190 1.02 97.34 0.58 25.43 0.36 7.988 0.23 2.713 0.15 0.9290.720 0.200 1.07 106.6 0.61 27.85 0.38 8.749 0.24 2.971 0.15 1.0180.900 0.250 1.34 158.4 0.76 41.38 0.47 13.00 0.30 4.414 0.19 1.5121.080 0.300 1.61 218.9 0.92 57.18 0.57 17.96 0.36 6.100 0.232.090 0.14 0.6941.260 0.350 1.88 287.7 1.07 75.17 0.66 23.61 0.42 8.018 0.272.747 0.17 0.9121.440 0.402.15 364.6 1.22 95.26 0.75 29.92 0.48 10.16 0.313.482 0.19 1.156 0.14 0.5021.620 0.452.42 449.4 1.38 117.4 0.85 36.88 0.54 12.52 0.34 4.291 0.22 1.425 0.15 0.6191.800 0.502.68 541.7 1.53 141.5 0.94 44.45 0.60 15.10 0.38 5.172 0.24 1.717 0.17 0.7471.980 0.552.95 641.4 1.68 167.6 1.04 52.64 0.66 17.88 0.42 6.125 0.27 2.034 0.19 0.884给水聚丙烯冷水管水力计算表续表8.1.4-1D e（mm）25 32 40 50 63 75 90 110m3/h L/s v i v i v i v i v i v i v i v i 2.160 0.60 1.84 195.6 1.13 61.43 0.72 20.86 0.46 7.148 0.29 2.373 0.20 1.0322.340 0.65 1.99 225.4 1.22 70.80 0.78 24.05 0.50 8.238 0.31 2.735 0.22 1.1892.520 0.70 2.14 257.1 1.32 80.75 0.84 27.42 0.54 9.396 0.343.119 0.24 1.356 0.16 0.5622.700 0.75 2.29 290.5 1.41 91.26 0.90 30.99 0.57 10.62 0.363.526 0.25 1.533 0.18 0.6352.880 0.80 2.45 325.8 1.51 102.3 0.96 34.75 0.61 11.91 0.393.953 0.27 1.718 0.19 0.7123.060 0.85 2.6 362.8 1.60 114.0 1.02 38.70 0.65 13.26 0.14 4.402 0.29 1.914 0.20 0.7933.240 0.90 2.75 401.5 1.70 126.1 1.08 42.83 0.69 14.67 0.43 4.872 0.31 2.118 0.21 0.878 0.14 0.336 3.420 0.95 2.91 441.9 1.79 138.8 1.14 47.14 0.73 16.15 0.465.362 0.32 2.331 0.22 0.966 0.15 0.370 3.600 1.00 3.06 484.0 1.88 152.0 1.20 51.63 0.76 17.69 0.48 5.873 0.34 2.553 0.24 1.058 0.16 0.405 3.780 1.05 1.98 165.8 1.26 56.30 0.80 19.29 0.51 6.404 0.36 2.784 0.25 1.154 0.17 0.4423.960 1.10 2.07 180.0 1.32 61.14 0.84 20.95 0.53 6.955 0.37 3.023 0.26 1.253 0.17 0.4804.140 1.15 2.17 194.8 1.38 66.16 0.88 22.67 0.55 7.526 0.39 3.271 0.27 1.356 0.18 0.519 4.320 1.20 2.26 210.1 1.44 71.35 0.92 24.45 0.58 8.116 0.41 3.528 0.28 1.462 0.19 0.560 4.500 1.25 3.35 225.9 1.50 76.71 0.96 26.28 0.60 8.726 0.42 3.793 0.29 1.572 0.20 0.602 4.680 1.30 2.45 242.1 1.56 82.23 0.99 28.18 0.63 9.354 0.44 4.066 0.31 1.685 0.20 0.6454.860 1.35 2.54 258.9 1.62 87.93 1.03 30.13 0.65 10.00 0.46 4.348 0.32 1.802 0.21 0.6905.040 1.40 2.64 276.2 1.68 93.79 1.07 32.13 0.67 10.70 0.48 4.638 0.33 1.922 0.22 0.736 5.220 1.45 2.73 293.9 1.74 99.81 1.11 34.20 0.70 11.35 0.49 4.936 0.34 2.046 0.23 0.783 5.400 1.50 2.83 312.1 1.80 106.0 1.15 36.32 0.72 12.06 0.51 5.241 0.35 2.172 0.24 0.831 5.580 1.55 2.92 330.8 1.86 112.3 1.19 38.49 0.75 12.78 0.53 5.555 0.36 2.302 0.24 0.881 5.760 1.60 3.01 350.0 1.92 118.9 1.22 40.72 0.77 13.52 0.54 5.877 0.38 2.436 0.25 0.9325.940 1.65 1.98 125.5 1.26 43.01 0.8 14.28 0.566.207 0.39 2.573 0.26 0.9856.120 1.70 2.04 132.4 1.30 45.35 0.82 15.06 0.58 6.545 0.40 2.712 0.27 1.0386.300 1.75 2.10 139.3 1.34 47.74 0.84 15.85 0.59 6.890 0.41 2.856 0.28 1.093 6.480 1.80 2.16 146.5 1.38 50.19 0.87 16.66 0.61 7.243 0.42 3.002 0.28 1.149 6.660 1.85 2.22 153.8 1.42 52.69 0.89 17.49 0.63 7.604 0.43 3.151 0.29 1.2066.840 1.90 2.28 161.2 1.45 55.24 0.92 18.34 0.657.972 0.45 3.304 0.30 1.2657.020 1.95 2.34 168.8 1.49 57.84 0.94 19.20 0.66 8.348 0.46 3.46 0.31 1.324 7.200 2.00 2.40 176.6 1.53 60.50 0.96 20.09 0.68 8.732 0.47 3.619 0.31 1.385 7.860 2.10 2.52 192.5 1.61 65.97 1.01 21.90 0.71 9.521 0.49 3.946 0.33 1.5107.920 2.20 2.64 209.1 1.68 71.64 1.06 23.79 0.75 10.34 0.52 4.285 0.35 1.6408.280 2.30 2.76 226.3 1.76 77.52 1.11 25.74 0.78 11.19 0.54 4.637 0.36 1.775给水聚丙烯冷水管水力计算表续表8.1.4-1QD e（mm）40 50 63 75 90 110m3/h L/s v i v i v i v i v i v i v i v i8.640 2.40 2.88 244.0 1.84 83.60 1.16 27.76 0.82 12.07 0.56 5.001 0.38 1.9149.000 2.50 3.00 262.3 1.91 89.88 1.20 29.84 0.85 12.97 0.59 5.376 0.39 2.0589.360 2.60 1.99 96.36 1.25 31.99 0.88 13.91 0.61 5.764 0.41 2.2069.720 2.70 2.07 103.0 1.30 34.21 0.92 14.87 0.63 6.163 0.42 2.35910.08 2.80 2.14 109.9 1.35 36.49 0.95 15.86 0.66 6.574 0.44 2.51610.44 2.90 2.22 117.0 1.40 38.83 0.99 16.88 0.68 6.996 0.46 2.67810.80 3.00 2.29 124.2 1.45 41.24 1.02 17.93 0.71 7.429 0.47 2.84411.16 3.10 2.37 131.6 1.49 43.71 1.05 19.00 0.73 7.874 0.49 3.01411.52 3.20 2.45 139.3 1.54 46.24 1.09 20.10 0.75 8.331 0.50 3.18911.88 3.30 2.52 147.1 1.59 48.83 1.12 21.23 0.78 8.798 0.52 3.36712.24 3.40 2.60 155.1 1.64 51.49 1.16 22.38 0.80 9.277 0.53 3.55112.60 3.50 2.68 163.3 1.69 54.21 1.19 23.56 0.82 9.766 0.55 3.73812.96 3.60 2.75 171.6 1.73 56.99 1.22 24.77 0.85 10.27 0.57 3.93013.32 3.70 2.83 180.2 1.78 59.82 1.26 26.01 0.87 10.78 0.58 4.12513.68 3.80 2.91 188.9 1.83 62.72 1.29 27.27 0.89 11.30 0.60 4.32514.01 3.90 2.98 197.8 1.88 65.68 1.33 28.55 0.92 11.83 0.61 4.52914.40 4.00 3.06 206.9 1.93 68.70 1.36 29.86 0.94 12.38 0.63 4.73714.76 4.10 1.98 71.77 1.39 31.20 0.96 12.93 0.64 4.94915.48 4.30 2.07 78.10 1.46 33.95 1.01 14.07 0.68 5.38615.84 4.40 2.12 81.35 1.50 35.36 1.03 14.66 0.69 5.61016.20 4.50 2.17 84.66 1.53 36.80 1.06 15.25 0.71 5.83816.56 4.60 2.22 88.03 1.56 38.27 1.08 15.86 0.72 6.07016.92 4.70 2.27 91.45 1.60 39.75 1.10 16.48 0.74 6.30617.28 4.80 2.31 94.93 1.63 41.27 1.13 17.10 0.75 6.54617.64 4.90 2.36 98.47 1.67 42.80 1.15 17.74 0.77 6.79018.00 5.00 2.41 102.1 1.70 44.37 1.18 18.39 0.79 7.03818.36 5.10 2.46 105.7 1.73 45.95 1.20 19.05 0.80 7.28918.72 5.20 2.51 109.4 1.77 47.56 1.22 19.71 0.82 7.54519.08 5.30 2.55 113.2 1.80 49.20 1.25 20.39 0.83 7.80419.44 5.40 2.60 117.0 1.84 50.86 1.27 21.08 0.85 8.06719.80 5.50 2.65 120.9 1.87 52.54 1.29 21.77 0.86 8.334给水聚丙烯冷水管水力计算表续表8.1.4-1QD e（mm）63 75 90 110m3/h L/s v i v i v i v i v i v i v i v i 20.16 5.60 2.70 124.8 1.90 54.24 1.32 22.48 0.88 8.60520.52 5.70 2.75 128.8 1.94 55.97 1.34 23.20 0.90 8.87920.88 5.80 2.80 132.8 1.97 57.73 1.36 23.93 0.91 9.15821.24 5.90 2.84 136.9 2.01 59.51 1.39 24.66 0.93 9.44021.60 6.00 2.89 141.0 2.04 61.31 1.41 25.41 0.94 9.72521.96 6.10 2.94 145.2 2.07 63.13 1.43 26.17 0.96 10.0222.32 6.20 2.99 149.5 2.11 64.98 1.46 26.93 0.97 10.3122.68 6.30 3.04 153.8 2.14 66.85 1.48 27.71 0.99 10.6123.04 6.40 2.18 68.74 1.50 28.49 1.01 10.9123.40 6.50 2.21 70.66 1.53 29.29 1.02 11.2123.76 6.60 2.24 72.60 1.55 30.09 1.04 11.5224.12 6.70 2.28 74.56 1.57 30.90 1.05 11.8324.48 6.80 2.31 76.55 1.60 31.73 1.07 12.1425.20 7.00 2.38 80.59 1.65 33.40 1.10 12.7825.56 7.10 2.41 82.64 1.67 34.25 1.12 13.1125.92 7.20 2.45 84.72 1.69 35.11 1.13 13.4426.28 7.30 2.48 86.82 1.72 35.98 1.15 13.7726.64 7.40 2.52 88.92 1.74 36.86 1.16 14.1127.00 7.50 2.55 91.08 1.76 37.74 1.18 14.4527.36 7.60 2.58 93.25 1.79 37.65 1.19 14.7927.72 7.70 2.62 95.43 1.81 39.55 1.21 15.1428.08 7.80 2.65 97.64 1.83 40.49 1.23 15.4928.44 7.90 2.69 99.88 1.86 41.39 1.24 15.8428.80 8.00 2.72 102.1 1.88 42.33 1.26 16.2029.16 8.10 2.75 104.4 1.90 43.27 1.27 16.5629.52 8.20 2.79 106.7 1.93 44.22 1.29 16.9329.88 8.30 2.82 109.0 1.95 45.18 1.30 17.2930.24 8.40 2.86 111.4 1.97 46.15 1.32 17.6730.60 8.50 2.89 113.7 2.00 47.13 1.34 18.0430.96 8.60 2.92 116.1 2.02 48.12 1.35 18.4231.32 8.70 2.96 118.5 2.04 49.12 1.37 18.80给水聚丙烯冷水管水力计算表续表8.1.4-1QD e（mm）75 90 110m3/h L/s v i v i v i v i v i v i v i v i31.68 8.80 2.99 120.9 2.07 50.13 1.38 19.1932.04 8.90 3.03 123.4 2.09 51.14 1.40 19.5732.40 9.00 3.06 125.9 2.12 52.16 1.41 19.9732.76 9.10 3.09 128.4 2.14 53.20 1.43 20.3633.12 9.20 3.13 131.0 2.16 54.24 1.45 20.7633.48 9.30 3.16 133.4 2.19 55.29 1.46 21.1633.84 9.40 2.21 56.35 1.48 21.5734.20 9.50 2.23 57.42 1.49 21.9834.92 9.70 2.28 59.58 1.52 22.8035.28 9.80 2.30 60.67 1.54 23.2235.64 9.90 2.33 61.77 1.56 23.6436.00 10.0 2.35 62.88 1.57 24.0736.90 10.3 2.41 65.70 1.61 25.1537.80 10.5 2.47 68.57 1.65 26.2538.70 10.8 2.53 71.49 1.69 27.3639.60 11.0 2.59 74.47 1.73 28.5040.50 11.3 2.64 77.50 1.77 29.6641.40 11.5 2.70 80.60 1.81 30.8442.30 11.8 2.76 83.71 1.85 32.0443.20 12.0 2.82 86.90 1.89 33.2644.10 12.3 2.88 90.14 1.93 34.5045.00 12.5 2.94 93.42 1.97 35.7645.90 12.8 3.00 96.76 2.00 37.0446.80 13.0 3.06 100.2 2.04 38.3447.70 13.3 2.08 39.6548.60 13.5 2.12 40.9949.50 13.8 2.16 42.3550.40 14.0 2.20 43.7251.30 14.3 2.24 45.1252.20 14.5 2.28 46.5353.10 14.8 2.32 47.96给水聚丙烯冷水管水力计算表续表8.1.4-1QD e（mm）110m3/h L/s v i v i v i v i v i v i v i v i54.00 15.0 2.36 49.4155.80 15.5 2.44 52.3757.60 16.0 2.52 55.4159.40 16.5 2.59 58.5261.20 17.0 2.67 61.7063.00 17.5 2.75 64.9664.80 18.0 2.83 68.2866.60 18.5 2.91 71.68注：1. 表中单位：i为kPa/m，v为m/s；2. 注意事项：由于不同的工作水温水的运动粘滞系数υ不同，不同公称压力等级管道的计算内径不同；所以，实际计算结果应按照设计工作水温和管道公称压力进行修正；3. 修正方法：将查得的i值×K1、K2；将查得的流速ν值×K3，K1、K2、K3分别查下表8.1.4-2、表8.1.4-3。
