管网系统水力计算与仿真分析一、管网系统水力计算与仿真分析概述管网系统是城市基础设施的重要组成部分，负责将水资源从源头输送到各个用户，同时收集和处理污水。

随着城市化进程的加快，管网系统的规模和复杂性不断增加，对水力计算和仿真分析的需求也日益突出。

水力计算与仿真分析是确保管网系统高效、安全运行的关键技术手段。

1.1 管网系统水力计算的重要性管网系统的水力计算是评估系统性能、优化设计和运行管理的基础。

通过水力计算，可以预测水流在管网中的分布、速度和压力，从而为管网的设计、扩建和维护提供科学依据。

1.2 管网系统仿真分析的作用仿真分析是利用计算机技术模拟管网系统的实际运行情况，通过模拟可以发现潜在的问题，优化系统设计，提高运行效率，降低能耗和成本。

二、管网系统水力计算与仿真分析的关键技术管网系统的水力计算与仿真分析涉及到多个关键技术，这些技术是确保计算准确性和仿真效果的关键。

2.1 水力模型的建立水力模型是仿真分析的基础，需要根据管网系统的实际情况建立相应的数学模型。

模型的建立包括确定管网的拓扑结构、节点特性和管道参数等。

2.2 计算流体动力学(CFD)的应用计算流体动力学是一种数值模拟技术，用于模拟流体在管网中的流动。

CFD可以提供详细的水流速度、压力和温度分布等信息，对于分析复杂管网系统的水力特性至关重要。

2.3 管网系统的动态模拟管网系统是一个动态变化的系统，需要考虑时间因素对水流的影响。

动态模拟可以预测管网系统在不同工况下的响应，为系统的实时控制和调度提供支持。

2.4 优化算法的应用在管网系统设计和运行中，优化算法可以帮助找到最优的设计方案或运行策略，以达到提高效率、降低成本和满足环境要求等目标。

三、管网系统水力计算与仿真分析的实施途径实施管网系统的水力计算与仿真分析需要遵循一定的步骤和方法，以确保分析的准确性和有效性。

3.1 数据收集与处理在进行水力计算和仿真分析之前，需要收集管网系统的详细数据，包括管道尺寸、材质、坡度、节点类型等。

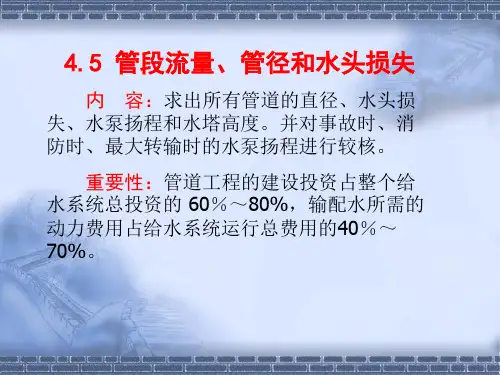

管网水力计算•管网水力计算都是新建管网的水力计算。

•对于改建和扩建的管网，因现有管线遍布在街道下，非但管线太多，而且不同管径交接，计算时比新设计的管网较为困难。

其原因是由于生活和生产用水量不断增长，水管结垢或腐蚀等，使计算结果易于偏离实际，这时必须对现实情况进行调查研究，调查用水量、节点流量、不同材料管道的阻力系数和实际管径、管网水压分布等。

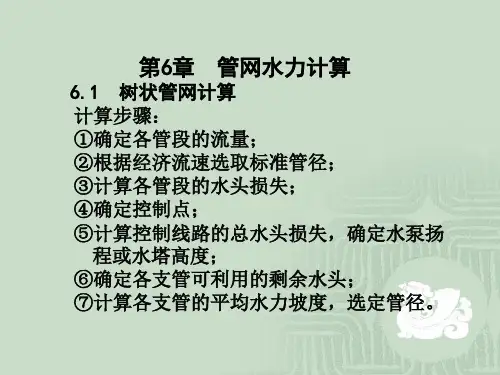

1§树状网计算❖树状网特点1)管段流量的唯一性•无论从二级泵站起顺水流方向推算或从控制点起向二级泵站方向推算，只能得出唯一的管段流量，或者可以说树状网只有唯一的流量分配。

每一节点符合节点流量平衡条件q i+∑q ij＝02)干线与支线的区分•干线：从二级泵站到控制点的管线。

一般是起点（泵站、水塔）到控制点的管线，终点水压已定，而起点水压待求。

•支线：起点的水压标高已知，而支线终点的水压标高等于终点的地而标高与最小服务水头之和。

•划分干线和支线的目的在于两者确定管径的方法不同：•干线——根据经济流速•支线——水力坡度充分利用两点压差⎪⎭⎫⎝⎛=D v f i【例】某城市供水区用水人口5万人，最高日用水量定额为150L／(人·d)，要求最小服务水头为16m。

节点4接某工厂，工业用水量为400m3/d，两班制，均匀使用。

城市地形平坦，地面标高为5.00m，管网布置见图。

水泵水塔012348567450300600205650❖总用水量✓设计最高日生活用水量：50000×0.15=7500m3/d=312.5m3/h=86.81L/s✓工业用水量：两班制，均匀用水，则每天用水时间为16h工业用水量（集中流量）=400/16=25m3/h=6.94L/s ✓总水量：∑Q=86.81+6.94=93.75L/s❖比流量✓管线总长度∑L：∑L =2425m (其中水塔到0节点的管段两侧无用户，不配水，因此未计入∑L )✓比流量q s：q s=(Q－∑q)/∑L其中，∑q（集中流量）=6.94L/s, ∑L =2425m则q=(Q－∑q)/∑L=(93.75-6.94)/2425=0.0358L/(m.s)s❖沿线流量✓沿线流量q1=q s L：管段管段长度（m）沿线流量（L/s）0～1 1～2 2～3 1～4 4～8 4～5 5～6 6～7300150250450650230190205300×0.0358＝10.74150×0.0358＝5.37250×0.0358＝8.95450×0.0358＝16.11650×0.0358＝23.27230×0.0358＝8.23190×0.0358＝6.80205×0.0358＝7.34合计242586.81❖节点流量✓节点流量q i =0.5∑q 1：注：节点4除包括流量23.80L/s 以外，还应包括工业用水集中流量6.94L/s 。

第5章建筑内部排水系统5.2排水管网的水力计算1. 设计规定为保证管道系统有良好的水力条件，稳定管内气压，防止水封破坏，保证良好的室内环境卫生，在设计计算横支管和横干管时，须满足下列规定：⑴最大设计充满度建筑内部排水横管按非满流设计，以便使污废水释放出的气体能自由流动排入大气，调节排水管道系统内的压力，接纳意外的高峰流量。

建筑内部排水横管的最大设计充满度见表5-3。

排水横管最大设计充满度表5-3⑵管道坡度污水中含有固体杂质，如果管道坡度过小，污水的流速慢，固体杂物会在管内沉淀淤积，减小过水断面积，造成排水不畅或堵塞管道，为此对管道坡度作了规定。

建筑内部生活排水管道的坡度有通用坡度和最小坡度两种，见表5-4。

通用坡度是指正常条件下应予保证的坡度；最小坡度为必须保证的坡度。

一般情况下应采用通用坡度，当横管过长或建筑空间受限制时，可采用最小坡度。

标准的塑料排水管件（三通、弯头）的夹角为91.5°，所以，塑料排水横管的通用坡度均为0.026。

生活污水排水横管的通用坡度和最小坡度表5-4工业废水的水质与生活污水不同，其排水横管的通用坡度和最小坡度见表5-5。

工业废水排水管道通用坡度和最小坡度表5-5⑶最小管径为了排水通畅，防止管道堵塞，保障室内环境卫生，规定了建筑内部排水管的最小管径为50mm。

医院、厨房、浴室以及大便器排放的污水水质特殊，其最小管径应大于50mm。

医院洗涤盆和污水盆内往往有一些棉花球、纱布、玻璃渣和竹签等杂物落人，为防止管道堵塞，管径不小于75mm。

厨房排放的污水中含有大量的油脂和泥沙，容易在管道内壁附着聚集，减小管道的过水面积。

为防止管道堵塞，多层住宅厨房间的排水立管管径最小为75mm,公共食堂厨房排水管实际选用的管径应比计算管径大一号，且干管管径不小于100mm，支管管径不小于75mm。

浴室泄水管的管径宜为100mm。

大便器是唯一在排水口没有十字栏栅的卫生器具，瞬时排水量大，污水中的固体杂质多，所以，凡连接大便器的支管，即使仅有1个大便器，其最小管径也为100mm。
