概述D型泵是采用JB/T6435.2及GB5659-85《多级离心泵技术条件》、MT/T114-2005《煤矿用多级离心泵》制造的卧式分段式多级离心泵，它适合于输送清水（杂质含量小于1％，固体颗粒小于0.1毫米）及物理化学性质类似于清水的其它液体。
也可通过改变材质、密封型式和增加冷却系统而适用于输送热水、油品、腐蚀性介质等。
D型泵输送的介质温度不大于800C，适用于高层建筑或大型建筑的生活（增压）供水、排水和消防以及空调机组的冷却水循环等。
DG(锅炉给水泵)：输送的介质温度不大于105℃，适合于输送热水的场合。
如锅炉给水、城市和企业的供暖系统。
根据输送的介质不同D型泵可分为：DY(多级离心油泵)：输送不含固体颗粒、温度为-20~1050C、粘度小于120厘泊的油类和石油产品。
DF(耐腐蚀多级离心泵)：输送不含固体颗粒、温度为-20~1050C的腐蚀性液体。
MD(耐磨矿用多级离心泵)：输送颗粒含量≤１.５％，粘度≤０.５mm温度为-20~1050C的中性矿井水及其他类似的污水．参数范围：额定流量：6—740米3/小时额定杨程：40-690米（扬程的高低可通过增减泵的级数来达到）转速：2900转/分，1450转/分型号意义D（DG、DF、DY、MD） 4 6 — 5 0 × 1 0100 D（DG、DF、DY、MD）16 × 3泵的级数泵的级数泵的单级扬程（m）泵的单级扬程（m）泵的流量（m3/h）卧式多级泵卧式多级泵泵进口直径（m m）泵的轴承规格结构说明泵的结构参见结构图本系列多级泵为两端支承，泵通过弹性柱销联轴器与电机联接。
泵的旋转方向从驱动端看为顺时针旋转。
D型泵吸入口呈水平方向，出水口为垂直向上。
DG型泵的进出水口均为垂直向上。
多级泵存在着较大的轴向力（与泵的级数成正比），轴向力全部由平衡机构平衡，轴承不承受轴向力。
泵在运行时允许转子有轴向串动，故不能采用向心轴承。
轴承采用钙基黄油润滑。
■D型多级离心水泵■上海沈泉泵阀制造有限公司☆产品概述D型泵系单吸多级分段式离心泵，供输送清水及物理化学性质类似于水的液体之用。
本型泵扬程H23至153.6米，流量为12.6至39.6米3／时。
液体的最高温度不得超过80％，广泛应用于矿山排水，工厂及城市给水之用。
目前主要生产D型泵有：50D8 80D12 100D16 125D25☆型号意义☆产品结构1 轴承盖2 螺母3 轴承4 挡水套5 轴套架6 轴套甲7 填料压盖 8 填料环 9 进水段 10中间套 11密封环 12 叶轮13 中段 14 导叶挡板 15 导翼套 16拉紧螺栓 17出水段导翼 18 平衡套19 平衡 20 平衡环 21 出水段 22尾盖 23轴 24 轴套乙50D-8 80D-12100D-16 125D-2550D8流量Q功率N(千瓦)级数米3/时升/秒总扬程H (米)转数n (转/分)轴功率电动机功率效率η%气蚀余量h(米)叶轮直径(毫米)212.618 23.4 3.5 5 6.5 23 19 13 29501.43 1.5 1.482.255 65 56 2.3 105312.618 23.4 3.5 5 6.5 34.5 28.5 19.5 2950 2.145 2.25 2.22 3 55 62 56 2.3 105 412.618 23.4 3.5 5 6.5 46 38 26 2950 2.86 3 2.96 4 55 62 56 2.3 105 512.618 23.4 3.5 5 6.5 57.5 47.5 32.5 2950 3.575 3.75 3.7 5.5 55 62 56 2.3 105 612.618 23.4 3.5 5 6.5 66 57 39 2950 4.29 4.5 4.44 5.5 55 62 56 2.3 105 712.618 23.4 3.5 5 6.5 80.5 66.5 45.5 2950 5.005 5.25 5.18 7.5 55 62 56 2.3 105 812.818 23.4 3.5 5 6.5 92 76 52 2950 5.72 6 5.92 7.5 55 62 56 2.3 105 912.818 23.4 3.5 5 6.5 103.5 85.5 58.5 2950 6.435 6.75 6.66 7.5 55 62 56 2.3 105 1012.618 23.4 3.5 5 6.5 115 95 65 2950 7.15 7.5 7.4 11 55 62 56 2.3 105 1112.618 23.4 3.5 5 6.5 126.5 104.5 71.5 2950 7.865 8.25 8.14 11 55 62 56 2.3 105 1212.618 23.43.5 5 6.5138 114 782950 8.58 9 8.8811 55 62 562.3 10580D12流量Q功率N(千瓦)级数米3/时 升/秒总扬程 H (米) 转数 n (转/分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)225.232.4 39.6 7 9 11 25.6 22.7 17.6 2950 2.52 2.68 2.72 3 69.5 75 69.5 2.8110325.232.4 39.6 7 9 11 38.4 34.05 26.4 2950 3.78 4.02 4.08 5.5 69.5 75 69.5 2.8110425.232.4 39.6 7 9 11 51.2 45.4 35.2 2950 5.04 5.36 5.44 7.5 69.5 75 69.5 2.8110525.232.4 39.6 7 9 11 64 56.75 44 2950 6.3 6.7 6.8 7.5 69.5 75 69.5 2.8110625.232.4 39.6 7 9 11 76.8 68.1 52.8 2950 7.56 8.04 8.16 11 69.5 75 69.5 2.8110725.232.4 39.6 7 9 11 89.6 79.45 61.6 2950 8.82 9.38 9.52 11 69.5 75 69.5 2.8110825.232.4 39.6 7 9 11 102.4 90.8 70.4 2950 10.08 10.72 10.28 15 69.5 75 69.5 2.8110925.232.4 39.6 7 9 11 115.2 102.15 79.2 2950 11.34 11.06 12.24 15 69.5 75 69.5 2.81101025.232.4 39.6 7 9 11 128 113.5 88 2950 12.6 13.4 13.6 15 69.5 75 69.5 2.81101125.232.4 39.6 7 9 11 140.8 124.85 96.8 2950 13.86 14.74 14.96 18.5 69.5 75 69.5 2.81101225.232.4 39.67 9 11153.6 136.2 105.62950 15.12 16.08 16.3218.5 69.5 75 69.52.8110100D16流量Q功率N(千瓦)级数米3/时 升/秒 总扬程 H (米) 转数 n (转／分)轴功率电动机功率 效率 η % 气蚀 余量 h(米)叶轮 直径 (毫米)23654 72 1 0 1 5 20 38.8 35.2 28.4 2950 6.59 7.2 7.65 11 58 71.5 73 3.313133654 72 10 15 20 58.2 52.8 42.6 2950 9.85 10.8 11.45 15 58 71.5 73 3.313143654 72 10 15 20 77.6 70.4 56.8 2950 13.18 14.4 15.28 18.5 58 71.5 73 3.313153654 72 10 15 20 97 88 71 2950 16.47518 19.1 22 58 71.5 73 3.313163654 72 10 15 20 116.4 105.6 85.2 2950 19.77 21.6 22.9 30 58 71.5 73 3.313173654 72 10 15 20 135.8 123.2 99.4 2950 23.06525.2 26.7 30 58 71.5 73 3.313183654 72 10 15 20 155.2 140.8 113.6 2950 26.36 28.8 30.5 37 58 71.5 73 3.313193654 72 10 15 20 174.6 158.4 127.8 2950 29.65532.4 34.4 37 58 71.5 73 3.3131103654 72 10 15 20 194 176 142 2950 32.95 36 38.2 45 58 71.5 73 3.3131113654 72 10 15 20 213.6 198.6 156.2 295 0 36.24539.6 43.7 55 58 71.5 73 3.3131123654 7210 15 20232.8 211.2 170.4295 0 39.54 43.2 45.955 58 71.5 733.31 31125D25流量Q功率N(千瓦)级数米3／时升/秒总扬程 H(米)转数 n(转／分)轴功率电动机功率效率 n% 气蚀 余量h(米) 叶轮 直径(毫米)290108 126 25 30 35 46 40 32 2950 15.2 15.6 15.4 18.575 76 7l 3.6 4 5.3 152 390108 126 25 30 35 69 60 48 2950 22.8 23.4 23.1 30 75 76 71 3.6 4 5.3 152 490108 126 25 30 35 92 80 64 2950 30.4 31.2 30.8 37 75 76 71 3.6 4 5.3 152 590108 126 25 30 35 115 100 80 2950 38 39 38.5 45 75 76 71 3.6 4 5.3 152 690108 126 25 30 35 138 120 96 2950 45.6 46.8 46.2 55 75 76 71 3.6 4 5.3 152 790108 126 25 30 35 161 140 112 2950 53.2 54.6 53.9 75 75 76 71 3.6 4 5.3 152 890108 126 25 30 35 184 160 128 2950 60.8 62.4 61.6 75 75 76 71 3.6 4 5.3 152 990108 126 25 30 35 207 180 144 2950 68.4 70.3 69.3 90 75 76 71 3.6 4 5.3 152 1090108 12625 30 35230 200 1602950 76 78 7790 75 76 713.6 4 5.3152☆结构说明D型水泵为多级分段式，其吸人口位于进水段上，成水平方向，吐出口在出水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
D型(原DA1型)卧式多级离心泵（性能参数）如D(DF、DY、MD)600-60×6D ---- 表示多级清水离心泵DF ---- 表示耐腐多级离心泵DY ---- 表示多级离心油泵MD ---- 表示耐磨多级离心泵600 ---- 表示设计点流量为600m³/h60 ---- 表示设计点单级扬程为60m 6 ---- 表示级数为6级如150D30×7150 ---- 表示泵吸入口直径为150mmD ---- 表示多级离心清水泵30 ---- 表示泵设计点单级扬程为30m 7 ----表示级数为7级(1) D(DF、DY、MD)6-25(2) D(DF、DY、MD)6-50(3) D(DF、DY、MD)12-25(4) D(DF、DY、MD)12-50(5) D(DF、DY、MD)25-30(6) D(DF、DY、MD)25-50(7) 80D(DF、DY、MD)12(8) D(DF、DY、MD)80-30(9) D(DF、DY、MD)46-30(10) D(DF、DY、MD)46-50(11) 100D(DF、DY、MD)16(12) D(DF、DY、MD)85-45? [100 D(DF、DY、MD)45]13) D(DF、DY、MD)85-67(14) D(DF、DY、MD)120-50(15) 125D(DF、DY、MD)25(16) D(DF、DY、MD)155-30? [150D(DF、DY、MD)30](17) D(DF、DY、MD)155-67(18) D(DF、DY、MD)280-43 [200D(DF、DY、MD)43](19) D(DF、DY、MD)280-65 [200D(DF、DY、MD)65](20) D(DF、DY、MD)360-40(21) D(DF、DY、MD)450-60(22) D(DF、DY、MD)500-57(23) D(DF、DY、MD)580-60(24) D(DF、DY、MD)600-60(25) D(DF、DY、MD)720-60。
D85-45卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D85-45卧式多级离心泵系单吸、多级、节段式离心清水泵。
适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。
被输送液体温度为0℃～80℃。
允许进口压力为0.6MPa。
输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。
D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。
本信息由三昌水泵厂发布，水泵专业技术团队，二十余年水泵制造经验，优质服务，质量可靠，实力保证，三昌品牌销售，如有需要，可与我厂联系！D型单吸多级离心清水泵D85-45*4多级卧式离心泵概述：D型泵为单吸、多级、节段式离心清水泵。
适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。
D85-45*4多级卧式离心泵参数范围：流量Q 10~500m3/h扬程H 33~850mD85-45*4多级卧式离心泵型号说明：D型泵在型号表示方法上有三种，现分述如下：1）D280-43/84×5“D”－表示单级、多吸、节段式离心清水泵。
“280”－表示泵的流量（m3/h）。
“43”－表示泵的单级扬程（m）。
“84”－表示年号。
“5”－表示级数。
2）D80-30×5多好呀“D”－表示单级、多吸、节段式离心清水泵。
“80”－表示泵的吸入口直径（mm）。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
这种方法表示的泵只有D80－30。
3）150D30×5“150”－表示泵的吸入口直径（mm）。
“D”－表示单级、多吸、节段式离心清水泵。
“30”－表示泵的单级扬程（m）。
“5”－表示级数。
D85-45*4多级卧式离心泵结构型式：D型泵为卧式安装。
除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。
所有D型泵的吐出口方向垂直向上。
轴向力由平衡盘来平衡。
轴封一般采用填料密封，根据用户需要也可采用机械密封。
除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
D85-45*4多级卧式离心泵旋转方向：从电机端向泵看为顺时针方向旋转。
D85-45*4多级卧式离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。
D85-45*4多级卧式离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
D500-57多级离心泵 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
多级离心泵的意义在于提高设定压力。
D型卧式、单吸多级、分段式离心泵。
具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
D500-57多级离心泵型号意义： D500-57多级离心泵产品特点： 1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
D500-57多级离心泵结构图： 1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲; 7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮; 13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套; 19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙; D500-57多级离心泵结构说明： D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
D46-30多级离心泵 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
多级离心泵的意义在于提高设定压力。
D型卧式、单吸多级、分段式离心泵。
具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

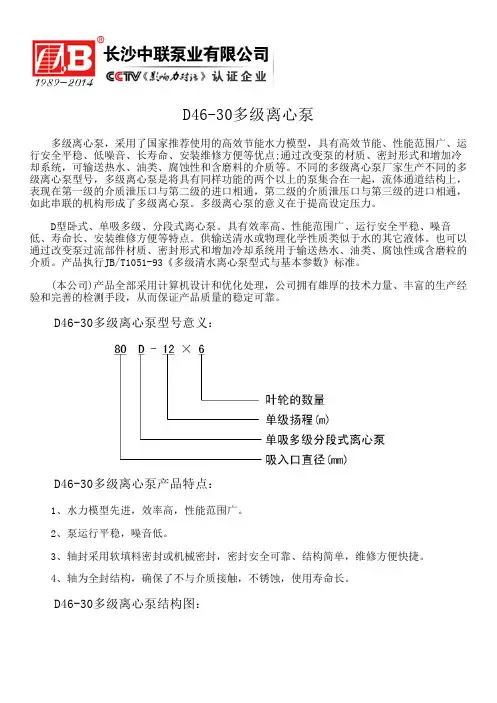

D46-30多级离心泵型号意义： D46-30多级离心泵产品特点： 1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
D46-30多级离心泵结构图： 1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲; 7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮; 13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套; 19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙; D46-30多级离心泵结构说明： D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
125D25系列卧式多级离心清水泵相关型号：125D25x2 125D25x3 125D25x4 125D25x5 125D25x6 125D25x7 125D25x8 125D25x9 125D25系列卧式多级离心清水泵简介该系列泵采用国家推荐使用的高效节能产品的水力模型。
具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于清水的其他液体之用。
也可通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。
125D25系列卧式多级离心清水泵适用范围：D型D型供输送不含固体颗粒、温度低于80度得清水或物理化学性质类似于清水的液体。
适合于矿山、工厂和城市给排水工程之用。
泵进口哦允许压力均≤0.6MPa125D25系列卧式多级离心清水泵参数范围：扬程H：49----732 m流量L：3.75--720 m³/h125D25系列卧式多级离心清水泵泵型号意义说明：如125D25x4D----表示卧式多级离心清水泵125---表示入口直径为125m m25---表示设计点单级扬程为25 m4----表示技术为4级125D25系列卧式多级离心清水泵结构特点：D型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。
1.定子部分：主要由进水段、中段、出水段和导叶等组成，用穿杠将各段拉紧，构成工作室。
D型泵进口为水平方向，出口垂直向上；DG型泵进、出口均垂直向上；MD、DF、DY型泵出口垂直向上，进口一般为水平方向，根据需要也可生产进出口垂直向上方向。
2.转子部分：主要由轴、叶轮、平衡盘和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3.轴承部分：主要由轴承体、轴承和轴承压盖等组成。
除85-67、155-67、600-60型泵采用滑动轴承、稀油润滑外，其余型泵均采用滚动轴承、润滑脂润滑。
100D45系列卧式多级离心清水泵简介100D45系列卧式多级离心清水泵型号100D45x2 100D45x3 100D45x4 100D45x5 100D45x6 100D45x7 100D45x8 100D45x9 100D45系列卧式多级离心清水泵简介该系列泵采用国家推荐使用的高效节能产品的水力模型。
具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。
可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于清水的其他液体之用。
也可通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。
100D45系列卧式多级离心清水泵适用范围：供输送不含固体颗粒、温度低于80度得清水或物理化学性质类似于清水的液体。
适合于矿山、工厂和城市给排水工程之用。
泵进口哦允许压力均≤0.6MPa。
100D45系列卧式多级离心清水泵参数范围：扬程H：49----732 m流量L：3.75--720 m³/h100D45系列卧式多级离心清水泵泵型号意义说明：如100D45x4D----表示卧式多级离心清水泵100---表示入口直径为100m m45---表示设计点单级扬程为45 m4----表示技术为4级100D45系列卧式多级离心清水泵结构特点：D型泵主要由固定部分、转子部分、轴承和轴封四大部分组成。
1.定子部分：主要由进水段、中段、出水段和导叶等组成，用穿杠将各段拉紧，构成工作室。
D型泵进口为水平方向，出口垂直向上；DG型泵进、出口均垂直向上；MD、DF、DY型泵出口垂直向上，进口一般为水平方向，根据需要也可生产进出口垂直向上方向。
2.转子部分：主要由轴、叶轮、平衡盘和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3.轴承部分：主要由轴承体、轴承和轴承压盖等组成。
除85-67、155-67、600-60型泵采用滑动轴承、稀油润滑外，其余型泵均采用滚动轴承、润滑脂润滑。
D6-25多级离心泵 多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行安全平稳、低噪音、长寿命、安装维修方便等优点;通过改变泵的材质、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
不同的多级离心泵厂家生产不同的多级离心泵型号，多级离心泵是将具有同样功能的两个以上的泵集合在一起，流体通道结构上，表现在第一级的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。
多级离心泵的意义在于提高设定压力。
D型卧式、单吸多级、分段式离心泵。
具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
(本公司)产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
D6-25多级离心泵型号意义： D6-25多级离心泵产品特点： 1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
D6-25多级离心泵结构图： 1轴承盖、2螺母、3轴承、4挡水套、5轴套架、6轴套甲; 7填料压盖、8填料环、9进水段、10中间套、11密封环、12叶轮; 13中段、14导叶挡板、15导翼套、16拉紧螺栓、17出水段导翼、18平衡套; 19平衡盘、20平衡环、21出水段、22尾盖、23轴、24轴套乙; D6-25多级离心泵结构说明： D型卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
D型多级泵产品型号大全一、产品概述D型系列多级离心泵系单吸多级分段式离心泵，供输送请水及物理化学性质类似于水的液体之用。
本泵扬程为H23至153.6米，流量为12.6--39.6m3/h。
液体的最高温度不得超过80℃。
二、适用范围：适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水三、技术参数：流量：6.3-300m3/h；扬程：13-650m；功率：2.2-400KW；转速：1450-2950r/min；口径：φ50-φ200；温度范围：≤105℃；工作压力：≤3.0Mpa。
四、D型系列多级离心泵装卸、起动、运转和停止(一)接配顺序：1)将密封环分别紧装在进水段及导叶挡板上。
2)把导翼套装在中段上，然后将导翼挡板装在所有的中段上去。
3)将装好的轴套甲和疑的轴，穿过迸水段，并推入叶轮，在中段上铺上一层纸垫，装上中段，再推入第二个叶轮，重复以上步骤，将所有的叶轮及中段装完。
4)将平衡环、平衡套及出水段导翼分别装出水段上。
5)将出水段装在中段上，然后用拉紧螺栓将进水段、中段和出水段紧固在一起。
6)装上平衝盘及轴套乙(50DB泵无此件)。
7)将纸垫装到尾盖上，将尾盖装到出水段上，并将填料及填料环，填料压盖顺次装入进水段和尾盖的填料室。
8)将轴承体分别装到进水段和尾盖以上，并用螺栓紧固。
9)装入轴承定位套，滾珠轴承，并以螺母固。
10)在轴承体内装入适量黄油，并将纸垫套在轴承盖上，将轴承盖装到承轴体上以螺钉紧固。
11)装上联轴器部件，放气考克及所有的四方螺塞。
拆卸按上不相反步骤进行。
(二)安装：1、安装前的准备工作。
1)检查水泵和电机。
2)准备工具及起重机械。
3)检査机器的基础。
2、安装顺序：1)整套水泵运到现场，附带底座者已装好电动机，找平底座吋可不必卸下水泵和电机。
2)将底座放在地基上，在地脚螺钉附近垫楔形垫铁，将底座垫高约20?40毫米，准备找平后填充水螺浆之用。
3)用水平仪检査底座的水平度，找平后扳紧地脚螺母用水泥浆填充底座。
4)经3?4天水泥干固后，再检査一下水平度。
5)将底座的支持平面、水泵脚、电机脚的平面上的污物洗清除；,，并把水泵和电机放到底座上。
6)调整泵轴水平，找平后适当上紧螺母，以防走动，待调节完毕后再安装电机，在不合水平处垫以铁板。
泵和联轴器之间留有一定间隙。
7)把平尺放在联轴器上，检査水泵轴心线与电机轴心线是否重合，若不重台，在电机或泵的脚下垫以薄片,使两个联轴器外圆与平尺相平，然后取出垫的几片薄铁片，用经过刨制的整块铁板来代替铁片，并重新检査安装情况。
为了检查安装的精度，在几个相反位置上用塞尺，测量两联轴器平面的间隙，联轴器平面一周上最大和最小间隙差数不得超过0.3毫米，两端中心线上下或左右的差数不得超过0.1毫米。
(三)起动和停止：1)将轴上及其它涂油件上所涕的油涂净。
2)用汽油清洗轴承和油室，用棉纱擦净。
3)在轴承体内加入钙基簧油。
4)试验成功.检査电机转向是否正确.严防水泵发转而使螺母松开.然后开动电机。
5)往泵内注水或空泵引水。
6)关闭吐出管上的阀及压力计旋塞。
7)上述过程完毕后.启动电机.打开压力计旋塞8)当水泵以正常转数运转时，压力计显示适当压力.然后打开真空表旋基并逐渐打开排水管路上的闸阀到需要的压力为止。
9)当停止水泵吋.要慢慢地关闭排水管路上的闸阀.关闭真空表旋塞.并停止电机.然后关闭压力表旋塞。
10)长期停止使用水泵时.水泵应拆卸开.将泵零件的水擦开.并在滑动面上涂以防锈油妥善保存。
(四)运转1)注意水泵轴承溫度.不得超过外界温度351其极限溫度不很大于751^2)墳料室内正常漏水程度.为每分钟不大于15毫升.应随时调整填料压盖压紧程度。
3)定期检査朕轴器，注意电机轴承溫升。
4)运转过程中.如发生矂音或异常的声音吋.应立即停车检査其原因.五、D型系列多级离心泵产品结构说明D型系列多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。
水泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。
D型系列多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。
进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。
叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。
轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。
轴的一端装联轴器部件，与电机直接连接。
密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。
平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。
平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。
轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。
轴承是单列向心球轴承，采用钙基润滑脂润滑。
填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。
填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
如果填料太紧，轴套容易发热，同时耗费功率。
填料太松，由于液体流失要降低水泵的效率。
六、D型系列多级离心泵产品特点：1、水力模型先进，效率高，性能范围广。
2、泵运行平稳，噪音低。
3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。
4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
D型泵系卧式多级离心泵性能参数型号流量m3/h扬程m转速r/min功率(kw)效率%允许汽蚀余量m轴功率电机功率50D8×218192950 1.5 2.262 2.3 50D8×31828.52950 2.25362 2.3 50D8×4183829503462 2.3 50D8×51847.529503.75 5.562 2.3 50D8×618572950 4.5 5.562 2.3 50D8×71866.52950 5.257.562 2.3 50D8×81876295067.562 2.3 50D8×91885.52950 6.757.562 2.3 50D8×10189529507.51162 2.3 50D8×1118104.529508.251162 2.3 50D8×1218114295091162 2.3 80D12×232.422.72950 2.68375 2.8 80D12×332.434.052950 4.02 5.575 2.8 80D12×432.445.42950 5.367.575 2.8 80D12×532.456.752950 6.77.575 2.8 80D12×632.468.129508.041175 2.8 80D12×732.479.4529509.381175 2.8 80D12×832.490.8295010.721575 2.8 80D12×932.4102.15295011.061575 2.8 80D12×1032.4113.5295013.41575 2.8 80D12×1132.4124.85295014.7418.575 2.8 80D12×1232.4136.2295016.0818.575 2.8 100D16×25435.229507.21171.5 3.3 100D16×35452.8295010.81571.5 3.3 100D16×45470.4295014.418.571.5 3.3 100D16×554882950182271.5 3.3 100D16×654105.6295021.63071.5 3.3 100D16×754123.2295025.23071.5 3.3 100D16×854140.8295028.83771.5 3.3 100D16×954158.4295032.43771.5 3.3 100D16×10541762950364571.5 3.3100D16×1154198.6295039.65571.5 3.3 100D16×1254211.2295043.25571.5 3.3 125D15×210840295015.618.5764 125D15×310860295023.430764 125D15×410880295031.237764 125D15×510810029503945764 125D15×6108120295046.855764 125D15×7108140295054.675764 125D15×8108160295062.475764 125D15×9108180295070.390764 125D15×1010820029507890764。
