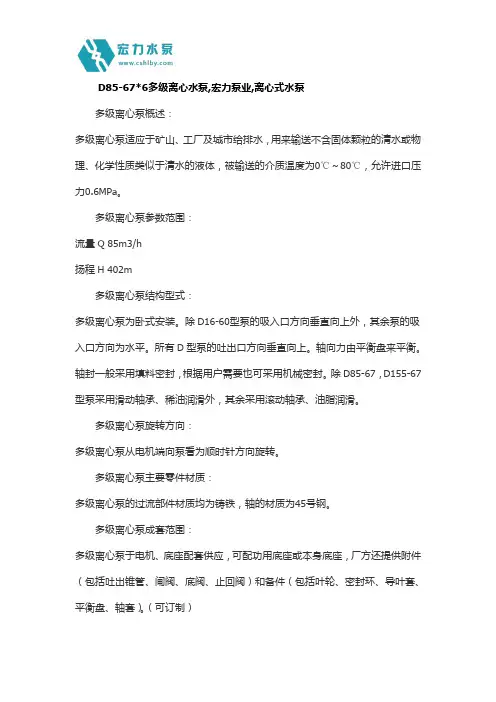

D85-67*6多级离心水泵,宏力泵业,离心式水泵
多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

多级离心泵参数范围：
流量Q 85m3/h
扬程H 402m
多级离心泵结构型式：
多级离心泵为卧式安装。

除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

（可订制）。

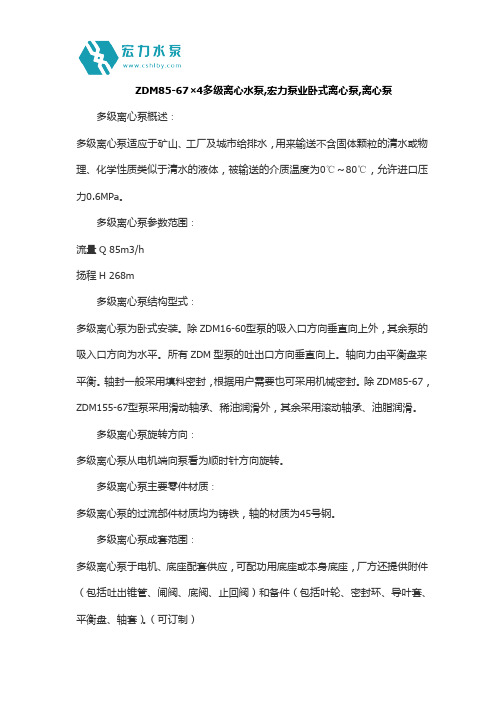

ZDM85-67×4多级离心水泵,宏力泵业卧式离心泵,离心泵多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

多级离心泵参数范围：
流量Q85m3/h
扬程H268m
多级离心泵结构型式：
多级离心泵为卧式安装。

除ZDM16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有ZDM型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除ZDM85-67，ZDM155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

（可订制）。

MD85-67×3型矿用卧式多级离心泵概述:MD85-67×3型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为 H :201米,流量 Q :85m3/h。

液体的最高温度不得超过 80℃,广泛应用于矿山排水、工厂及城市给水之用。

使用温度 T :80℃ +80℃。

MD85-67×3型矿用卧式多级离心泵产品结构说明MD85-67×3型矿用卧式多级离心泵为多级分段式, 其吸入口位于进水段上, 成水平方向, 吐出口在水段上垂直向上, 其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否, 对性能影响关系很大, 尤其是各个叶轮的口出与导翼的进出中心, 其中稍有偏差即将使水泵的流量减少, 扬程降低效率差, 故在检修装配时务必注意。

MD85-67×3型矿用卧式多级离心泵主要零件有 :进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成,共同形成泵的工作室。

叶轮为优质铸铁制成, 内有叶片, 液体沿轴向单侧进入, 由于叶轮前后受压不等,必然存在轴向力,此轴向力由平衡盘来承担,叶轮制造时经静平衡试验。

轴为优质炭素钢制成,中间装有叶轮,用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件,与电机直接连接。

密封环为铸铁制成, 防止水泵高压水漏回进水部分, 分别固定在进水段与中段之上,为易损件,磨损后可用备件更换。

平衡环为铸铁制成,固定在出水段上,它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成,装在轴上,位于出水段与尾盖之间,平衡轴向力。

轴套为铸铁制成,位于填料室处,作固定叶轮和保护泵轴入用,为易损件, 磨损后可用备件更换。

轴承是单列向心球轴承,采用钙基润滑脂润滑。

填料起密封作用, 防止空气进入和大量液体漏出, 填料密封由进水段和尾盖上的填料室, 填料压盖, 填料环及填料等组成, 少量高压水流入填料室中起水封作用。

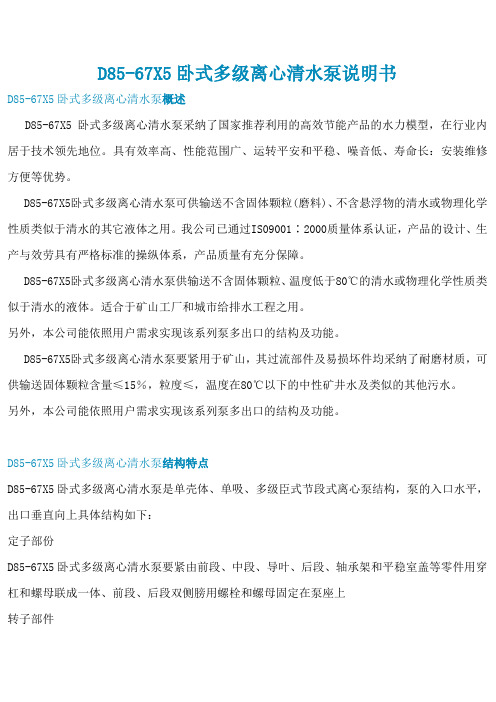

D85-67X5卧式多级离心清水泵说明书D85-67X5卧式多级离心清水泵概述D85-67X5卧式多级离心清水泵采纳了国家推荐利用的高效节能产品的水力模型，在行业内居于技术领先地位。

具有效率高、性能范围广、运转平安和平稳、噪音低、寿命长：安装维修方便等优势。

D85-67X5卧式多级离心清水泵可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。

我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与效劳具有严格标准的操纵体系，产品质量有充分保障。

D85-67X5卧式多级离心清水泵供输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。

适合于矿山工厂和城市给排水工程之用。

另外，本公司能依照用户需求实现该系列泵多出口的结构及功能。

D85-67X5卧式多级离心清水泵要紧用于矿山，其过流部件及易损坏件均采纳了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤，温度在80℃以下的中性矿井水及类似的其他污水。

另外，本公司能依照用户需求实现该系列泵多出口的结构及功能。

D85-67X5卧式多级离心清水泵结构特点D85-67X5卧式多级离心清水泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的入口水平，出口垂直向上具体结构如下：定子部份D85-67X5卧式多级离心清水泵要紧由前段、中段、导叶、后段、轴承架和平稳室盖等零件用穿杠和螺母联成一体、前段、后段双侧膀用螺栓和螺母固定在泵座上转子部件D85-67X5卧式多级离心清水泵主要由叶轮、叶轮挡套、平稳挡套、平稳盘及轴套零件用小圆螺母把紧，固定在轴上采纳平键防转。

整个转子支承在两头的轴承上。

转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在最后一级和平稳挡套之间装了齿形垫，泵检修时应改换此件。

平稳机构D85-67X5卧式多级离心清水泵采纳能完全且自动平稳轴向力的平稳盘水力平稳装置，该装置由平稳板、平稳盘、平稳套和平稳挡套四个零件组成。

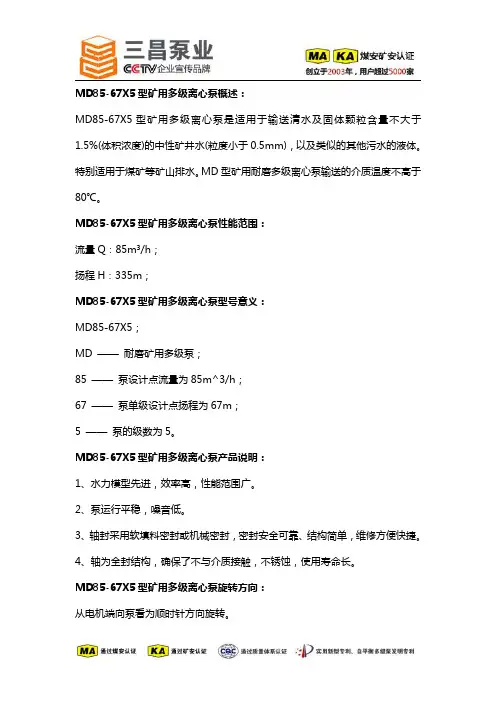

MD85-67X5型矿用多级离心泵概述：
MD85-67X5型矿用多级离心泵是适用于输送清水及固体颗粒含量不大于1.5%(体积浓度)的中性矿井水(粒度小于0.5mm)，以及类似的其他污水的液体。

特别适用于煤矿等矿山排水。

MD型矿用耐磨多级离心泵输送的介质温度不高于80℃。

MD85-67X5型矿用多级离心泵性能范围：
流量Q：85m³/h；
扬程H：335m；
MD85-67X5型矿用多级离心泵型号意义：
MD85-67X5；
MD——耐磨矿用多级泵；
85——泵设计点流量为85m^3/h；
67——泵单级设计点扬程为67m；
5——泵的级数为5。

MD85-67X5型矿用多级离心泵产品说明：
1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。

3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。

4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

MD85-67X5型矿用多级离心泵旋转方向：
从电机端向泵看为顺时针方向旋转。

MD85-67X5型矿用多级离心泵主要零件材质：
泵的过流部件材质均为铸铁，轴的材质为45号钢。

MD85-67X5型矿用多级离心泵成套范围：
泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

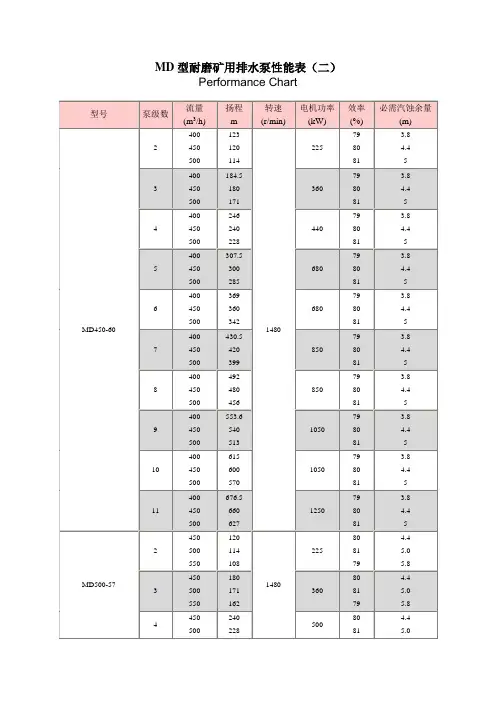

MD型耐磨矿用排水泵性能表（二）Performance Chart返回产品描述MD型矿用排水泵MD型矿用排水泵MD系列矿用排水泵是我厂更新开发的产品，不仅效率高，汽蚀性能好，运行平稳可靠，而目普遍采用合金耐磨铸铁材料，适用于煤矿输送固体颗粒含量不大于1.5％，粒度小于0.5毫米的矿井水，以及类似的其它污水。

性能范围（性能参数）·转速2980r/min和148Or/min·进口直径150～25Omm·流量155～500m3/h·扬程60～1000m·功率45～1250kW主要用途·适用于煤矿污水·适用于类似的隧道、城市污水型号流量(m3/h)扬程(m)转速(r/min)汽蚀余量(m)效率(%)功率(DW)重量(Dg)外形尺寸(长×宽×高)(mm)口径(mm)生产厂轴配带吸排MD34-12×5 MD34-12×6 MD34-12×7 MD34-12×8 MD34-12×957.068.479.891.2102.67.108.529.9411.3612.781111151518.5275280295300310MD54-16×2 MD54-16×3 MD54-16×4MD54-16×5 MD54-16×6 MD54-16×7 MD54-16×8 MD54-16×95431.046.562.077.593.0108.5124139.52950 3.4 766.09.012.015.018.021.024.027.07.5111518.522303037245300335380390470475495100 100MD155-67×3 MD155-67×4 MD155-67×5MD155-67×6 MD155-67×7 MD155-67×8 MD155-67×9155201268335402469536603205 5.0 74114.7152.9191.1229.3267.5305.7344.1132185220275350350440952102411451435155817001860150 150MD型泵系卧式单吸多级分段式离心泵。

D型多级离心泵法兰尺寸和外形安装尺寸表由提供长沙奔腾泵业有限公司多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～380℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
8
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
8
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8安装图）。

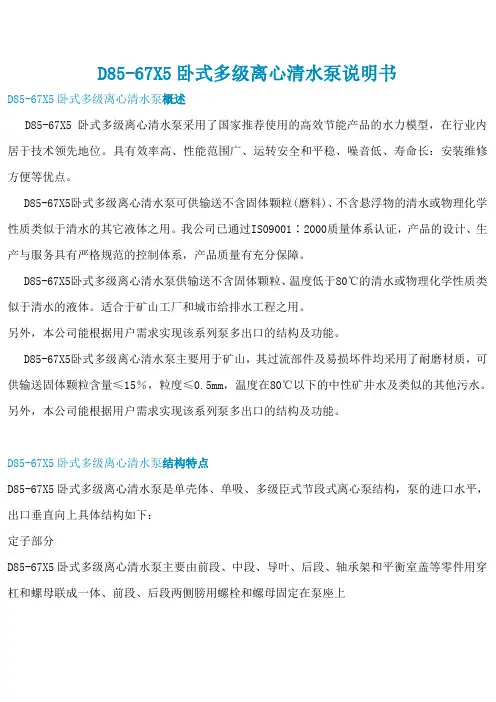

D85-67X5卧式多级离心清水泵说明书D85-67X5卧式多级离心清水泵概述D85-67X5卧式多级离心清水泵采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。

具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。

D85-67X5卧式多级离心清水泵可供输送不含固体颗粒(磨料)、不含悬浮物的清水或物理化学性质类似于清水的其它液体之用。

我公司已通过IS09001∶2000质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。

D85-67X5卧式多级离心清水泵供输送不含固体颗粒、温度低于80℃的清水或物理化学性质类似于清水的液体。

适合于矿山工厂和城市给排水工程之用。

另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

D85-67X5卧式多级离心清水泵主要用于矿山，其过流部件及易损坏件均采用了耐磨材质，可供输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。

另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。

D85-67X5卧式多级离心清水泵结构特点D85-67X5卧式多级离心清水泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：定子部分D85-67X5卧式多级离心清水泵主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上转子部件D85-67X5卧式多级离心清水泵主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。

整个转子支承在两端的轴承上。

转子用弹性柱销联轴器与电动机直接联接。

为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。

平衡机构D85-67X5卧式多级离心清水泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。

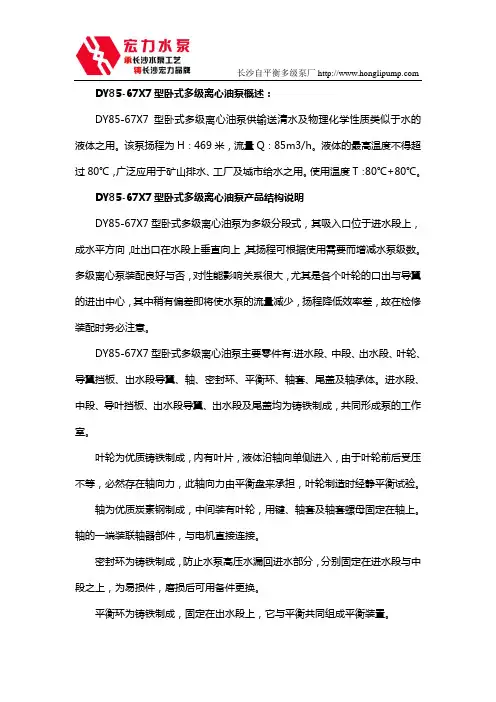

DY85-67X7型卧式多级离心油泵概述：DY85-67X7型卧式多级离心油泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：469米，流量Q：85m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

DY85-67X7型卧式多级离心油泵产品结构说明DY85-67X7型卧式多级离心油泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

DY85-67X7型卧式多级离心油泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。
