MD45-80多级矿用离心泵性能参数表-长沙奔腾泵业

MD型矿用多级离心泵概述：MD型泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃。

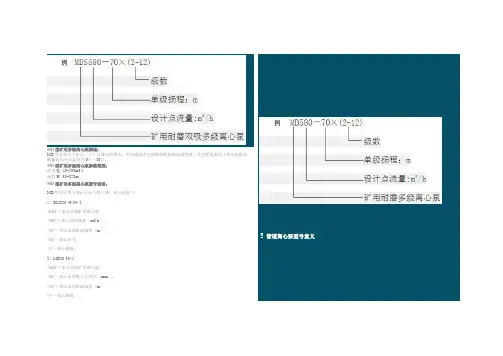

MD型矿用多级离心泵参数范围：流量Q 10~500m3/s扬程H 33~850mMD型矿用多级离心泵型号说明：MD型泵在型号表示方法上有三种，现分述如下：1）DM280-43/84×5“DM”－表示多级矿用离心泵。

“280”－表示泵的流量（m3/h）。

“43”－表示泵的单级扬程（m）。

管道离心泵型号意义“84”－表示年号。

“5”－表示级数。

2）MD80-30×5“MD”－表示多级矿用离心泵。

“80”－表示泵的吸入口直径（mm）。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

这种方法表示的泵只有D80－30。

3）150MD30×5“150”－表示泵的吸入口直径（mm）。

“MD”－表示多级矿用离心泵。

“30”－表示泵的单级扬程（m）。

“5”－表示级数。

MD型矿用多级离心泵结构型式：MD型泵为卧式安装。

除DM16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有DM型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除DM85-67，DM155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

MD型矿用多级离心泵旋转方向：从电机端向泵看为顺时针方向旋转。

MD型矿用多级离心泵主要零件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。

MD型矿用多级离心泵成套范围：泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆例：80P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-的电机（KW）例：50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-└───────────--泵的口径即代表泵排出公称直径（mm）例：8050-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）例：100100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W： P：不锈钢│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵例：80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例：50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└──────────-─-泵的口径即代表泵排出公称直径（mm）例：100PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）例：100100-15-7.5100 YWP B 100 - 15 - 7.5│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）例：10015-30PB100 ZW 15 - 30 P B └────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵例：65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵例：5015-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径例：80-200(I)A││ │││└────泵的电机（KW）││ ││└─────不锈钢材质││ │└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││ │ │└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式SPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-1532 CQ F - 15│││└─扬程(m)││└─-──过流部件材质为塑料│└────-磁力传力离心泵└──────进口直径(mm)CQB系列磁力传动离心泵例：CQB50-32-160CQ B 50 - 32 - 160││││└─叶轮名义直径│││└─-──泵出口直径││└─────-泵进口直径│└───────过流部件材质为不锈钢└-────────磁力传动离心泵多级离心泵系列型号意义DL、DLR系列立式多级离心泵例：100DDLR100-20×4100 D DL R 100 - 20 × 4│││││ │└─-泵的级数│││││└────单级叶轮扬程（m）││││ └───────流量（m3/h）│││└────────-热水││└─────────-立式多级│ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm)例：50×550 T S W A × 5│││││└──────泵的级数││││└────────-新一代产品│││└─────-────输送低温类似清水介质││└──────-────单吸叶轮│└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例：10072-20×6100 LG-B (R) 72 - 20 × 6│││││└─泵的级数││││└───-新一代产品│││└─────--输送低温类似清水介质││└──────-─-单吸叶轮│└──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)例：5018-15×550 GDL 18 - 15 × 5││││└─泵的级数例：CQB50-32-160FCQB 50 - 32 - 160 F││││└─氟塑料(F46)衬里│││└──-叶轮名义直径││└─────-泵出口直径│└────────泵进口直径└──────────磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145││││└─叶轮直径(mm)│││└────出口直径(mm) ││└───────进口直径(mm) │└─────────-磁力传动离心泵└───────────自吸式│││└───-设计点单级扬程15(mm)││└─────--设计点流量18（m3/h）│└──────-─GDL便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)例：21/2-6×521/2 GC - 6 × 5│││└-叶轮数量或级数││└───缩小为1/10泵的比转数,即比转数为60│└─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整例:4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵例:8012×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直单级离心泵/卧式单级离心泵/IS50-32-200/5.5KW离心泵参数/清水离心泵产品简介IS、IR型泵系单级离心泵，是根据国际标准ISO2858所规定要求设计，结构合理，经济实惠型号说明IS（IR）65—50—160│││││││叶轮名义直径（mm）。

一、概述DM/ MD矿用多级离心泵：供输送固体颗粒含量不大于1.5%的中性矿水（粒度小于0.5毫米）及类似的其他污水，适用于钢铁厂、矿山排水、污水输送等场合。

DM型耐磨多级泵是卧式、单吸、多级分段式离心泵。

泵的进口水平，出口垂直，用拉紧螺栓将泵的吸入段、中段、出水段联结成一体。

长沙水泵南方泵业DM型耐磨多级离心泵厂家直接供货，DM型耐磨多级离心泵价格优势明显，欢迎DM 型耐磨多级离心泵用户来电订购，用户在订货DM型耐磨多级离心泵时如有特殊材料要求可与公司协商。

二、型号意义MD85-67×3MD ——耐磨多级离心泵85 ——泵设计点流量为85m³/h67 ——泵单级设计点扬程为67m3 ——泵的级数为3三、结构特点泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。

转子轴向力由平衡盘平衡。

泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”型胶圈及挡水圈密封。

泵的转动部份与固定部份之间由密封环、导叶套和填料密封。

填料腔中通入有一定压力的水，起水封和冷却作用。

泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。

泵转子部件主要由装在轴上的叶轮、平衡盘等零件组成，转子两端由用黄油润滑的单列向心滚柱轴承支承。

转子轴向力由平衡盘平衡。

泵的密封：进水段、中段、出水段之间的静止结合面采用二硫化钼密封，也有用纸垫密封，拆后重装时必须用原材料密封，为防止水进入两端轴承，采用“O”形胶圈及挡水圈密封。

泵的转动部份与固定部份之间由密封环、导叶套和填料密封。

填料腔中通入有一定压力的水，起水封和冷却作用。

泵的传动是通过联轴器由电机直接驱动，从电机方向看泵，泵为顺时针方向旋转。

四、泵的装配与拆卸（一）泵拆卸时应注意的事项1、按停车顺序停车2、泵壳内液体（包括冷却水）应放掉；轴承部件是稀油润滑时，应放掉润滑油；3、拆去妨碍拆卸的附属管路，如平衡管、水封管等等管路和引线；4、拆卸应严格保护零件的制造精度不受损伤，拆卸穿杆的同时应将各中段用垫块垫起，以免各中段止口松动下沉将轴压弯。

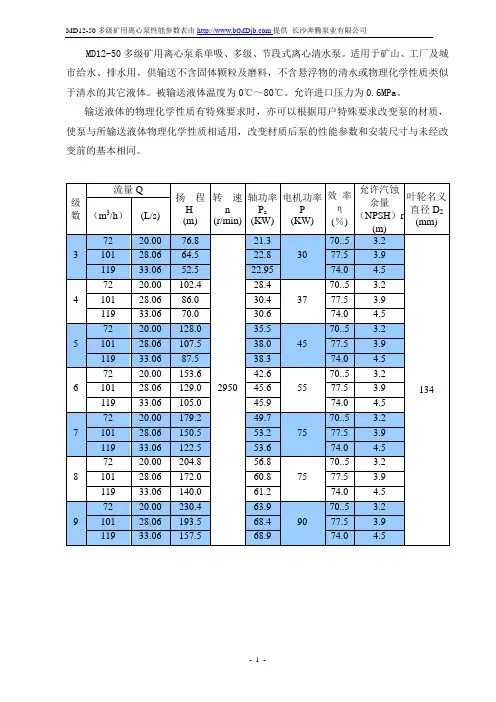

MD12-50多级矿用离心泵性能参数表由提供长沙奔腾泵业有限公司
MD12-50多级矿用离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

MD泵外形尺寸图及外形尺寸表
MD型泵法兰尺寸表
MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表
100MD16型泵外形安装尺寸表
MD25-50型泵外形安装尺寸表
MD46-50型泵外形安装尺寸表
MD85-67型泵外形安装尺寸表
MD155-67型泵外形安装尺寸表
MD型泵外形安装图（本身底座）
8
安装图）
200MD43型泵外形安装尺寸表
8
安装图）
MD85-67型泵外形安装尺寸表
8
安装图）
MD155-67型泵外形安装尺寸表
安装图）
MD280-43/84型泵外形安装尺寸表
8
安装图）
MD280-65/84型泵外形安装尺寸表
8
安装图）
8
安装图）
11。

DG25-80多级锅炉给水泵性能参数表由提供长沙奔腾泵业有限公司
DG25-80多级锅炉给水泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

DG泵外形尺寸图及外形尺寸表
DG型泵法兰尺寸表
DG型泵外形安装图（公用底座）DG80-30型泵外形安装尺寸表
100DG16型泵外形安装尺寸表
DG25-50型泵外形安装尺寸表
DG46-50型泵外形安装尺寸表
DG85-67型泵外形安装尺寸表
DG155-67型泵外形安装尺寸表
DG型泵外形安装图（本身底座）
8
安装图）
200DG43型泵外形安装尺寸表
8
安装图）
DG85-67型泵外形安装尺寸表
8
安装图）
DG155-67型泵外形安装尺寸表
8
安装图）
DG280-43/84型泵外形安装尺寸表
备注：表中L8的数值为“-”时，表示底座地脚螺栓孔中心在吐出法兰中心线的右侧（参看外形安装图）
DG280-65/84型泵外形安装尺寸表
8
安装图）
DG450-60/84型泵外形安装尺寸表
8
安装图）
11。

D85-45卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
D85-45卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。

实用文案100D45卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

101 28.06 172.0 60.8 77.5 3.9 119 33.06 140.0 61.2 74.0 4.59 72 20.00 230.4 63.99070..5 3.2 101 28.06 193.5 68.4 77.5 3.9 119 33.06 157.5 68.9 74.0 4.5D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表泵型号进口法兰尺寸进口法兰尺寸D450-60/84（250D60）2504053553203212-φ26250 470 400 345 312 48 4.512-φ36D 型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表泵型号级数 外形安装尺寸（公用底座）泵重㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1n-φD 4-φk 型号功率 Kw100D16型泵外形安装尺寸表7 194417656012028614278128.550503527556-φ2525Y200L1-2308 203169116727Y200L1-2309 2108768205.529Y200L2-237125D25型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw125D2 5 31664 144594023241352 2771042285353363027554-φ2526Y200L1-230 417542344214929Y200L2-237 518941565511023532287154.556563753056-φ2532Y225M-245 620991755601202862219963634032535Y250M-255 722572177114238712214.560714536638Y280S-2 75 82334802214.541Y280S-2 75 9246189228228544Y280M-290150D30型泵外形安装尺寸表泵型号级外形安装尺寸（公用底座）泵重配套电机D25-50型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD4-φk型号功率KwD25-5 0 31767144900273562433365123050503627275504-φ2527Y200L1-230 41789303111295Y200L1-230 51849363171315Y200L2-237 6194915395029423191535337530534Y225M-245 7212416955611248318648604053256-φ2536Y250M-255 822541945631263654313250674336385Y280S-2 75 92314603192405Y280S-2 75 1237466325243Y280S-2 75 11250320726713437723 351264345Y280M-290 12270321771142387832717537445606-φ30475Y315S-211D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表74 2691 2020 710 1420330 459 220 630 750 470 445 60 964 Y315S-2 110 5 2829 2250 750 1500 375 547 235 1126 Y315M 1-2 1326 2917 635 280 1434Y315M 2-2 1607 3135 2450 800 1600 460 723 360640 880 505495 501556JS 2355M 2-21908 3273 2655 855 1710 555 811 406650 970 560560 601624JS 2400S 1-22209 3361 899 4501840JS 2400S 2-2250D155-67型泵外形安装尺寸表泵型号级数 外形安装尺寸（公用底座）泵重 ㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1 n-φD4-φk型号功率 KwD 155-673 2653 1985 710 1420 285 479 371 559190 4350 630 750 470 350 445 60 6-φ30952 Y315M 1-2132 42869 2185 1465330459 557 230 640 880 505495 501024 JS 2355M 2-2 190 53007 2465 795 1590 420 547 271650 970 550 560 1145 JS 2400S 1-2 220 63166635315 5 1435 JS 2400M 1-2 250 73564 2855 805 1820 490 725 360 700 1120 660 620 60 1558 JK134-235083652 3030 910 580 811 405.5 1700 JK134-23593740 899450 1860 JK134-244D型泵外形安装图（本身底座）150D30型泵外形安装尺寸表泵型号 级数外形安装尺寸（本身底座）泵重㎏ 电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw150D 303 2141 730 450711.5 140 322425388 -12.5 4 368 600 457 350 400 350 280 45 354-φ27 φ24 540 Y280S-4 754 2306 769540 45419 457 280 φ24 620 Y280M-4 9052589 1075 795740655418 -7040650831545 φ28690 Y315S-41102599 778 500 610 355 φ30JS 2355S 1-4 11262754 797.5 770-12.5457 508 315 φ28770 Y315M 1-41322714835.5 500610 355 φ30JS 2355S 2-472869855885 45457508315φ28 850 Y315M 2-41602889 893560 610 355 φ30JS 2355M 1-4 83610 1400 1120890 1000-605 900 630 355 30φ28930Y355-34-42003004 789 560 610 355 φ30JS 2355M 2-4 1993725 947.5 1115-2.5900630 355 φ281010 Y315-34-42003119 846.5 560610 355 φ30JS 2355M 2-4190 3205 880.5 640 620 375 φ261010JS117-4 180103840 1005 123055900 630 355 φ28 1090Y355-37-4 220 3304970560686400φ36JS 2400S 1-48安装图）200D43型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw200D 4332520 725 425 827150 388503384285 457 700 508 450 450 400 315 45 45 4-φ30φ28 960Y315M 2-41602538 3028 863 560 620 355 60φ30JS 2355M 1-4 JR 2-355M 1-4160 4 3275103163393900630355 30 φ281070Y355-34-42002668 315 8 928 560 620 355 60 φ30JS2355M2-4JR2-355M2-4195 34051155815902763-38900 630 355 30 φ281205Y355-39-4250 28683348865 560 686 400 65 φ36JS2400S2-4JR2-400S2-4252935852 650 710 450 φ32 JS127-4266 353596789327900 630 355 30 φ28135Y355-43-4280 30693548930 630 686 400 65 φ36JS2400M1-4JR2-400M1-4287 3926108310234149261000 710 400 30 φ35146Y400-43-4355 33893824981 860 790 500 110 φ32JS137—4JR137—4358 405613751155978111153-131000 710 400 30 φ35161Y400-50-4450 35783954876 860 790 500 110 φ32JS138--4JR138--4419 418610431283521000 710 400 30 φ35172Y400-50-4450 385442881061870 940 560 110 φ32JSQ148-4JRQ148-4440 8安装图）D85-67型泵外形安装尺寸表8安装图）D155-67型泵外形安装尺寸表型号数L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φkKg型号 Kw D 155-673 2655 765400 906.5 182.5 479371559-14.54457 600 508 350 420 350 315 5045 4-φ30φ28 950 Y315M 1-4 132 42633 950.5 459 29.5406508 315 45 φ28 1024 Y355SB-2185 2869984 560 610 355 60 φ30 JS 2355M 2-2 190 5 2771 994.554773.5 457 508 315 45 φ28 1145Y315M 1B-2 220 3007 1054 560686 400 65φ36 JS 2400S 1-2 220 3267 1094.5 55776079050080 φ32 JK133-2/6kv290 6 3556 945580 987.5635 55927.5560 610 355 φ28 1435 Y355M-2280 3166 1009 630 686 40065 φ36JS 2400M 1-2280 73644 1031.5 723 71.55 560610 355 φ28 1558Y355M-2 315 3564 1093 860790 500 80 φ32 JK134-2 350 83732 1125 760 985.581125.5560610 355φ281700 Y355M-2 355 3652 1048 860 790 500 φ32 JK134-2 350 93752 1091899 69.5 860790500φ32 1860JK134-24408安装图）D280-43/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 Kg电动机 L L 1 L 2L 3L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φDn-φk 型号Kw8安装图）D280-65/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 4-φD n-φk 型号KwD 280-65/843 3590 690 310 1243 190 536 475 625 80 6 900 790 630500 530 500 355 50 30 4-φ40φ281006 Y355-4 280 4 3799 820 440 1263 605 1000 710400 1180 Y400-4 355 5 3929 950 570 1263735 1000 4001370 Y400-4 4506 4060 1080 700 1264 865 10004001552 Y400-54-4 500 7 4360 1210 830 1248 99511204501734 Y450-50-4 630 8 4490 1340 960 1125 7 1120 1120450 1916 Y450-50-4 710 9 4620 1470 1090 1255 1120 4502098 Y450-60-4 800104975 1600 1220 144413851250900 500φ422280Y500-50-49008安装图）D450-60/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 ㎏电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φk 型号KwD 450-60/8433738770 3881243190 537574591 88 7 1000850 710500 560 550 40050 304-φ42φ351750 Y400-43-43553489 870 940 560 110φ42JSQ147-43604 3891920 541 7271000710 400 30 φ35 2000 Y400-54-4 5008安装图）。

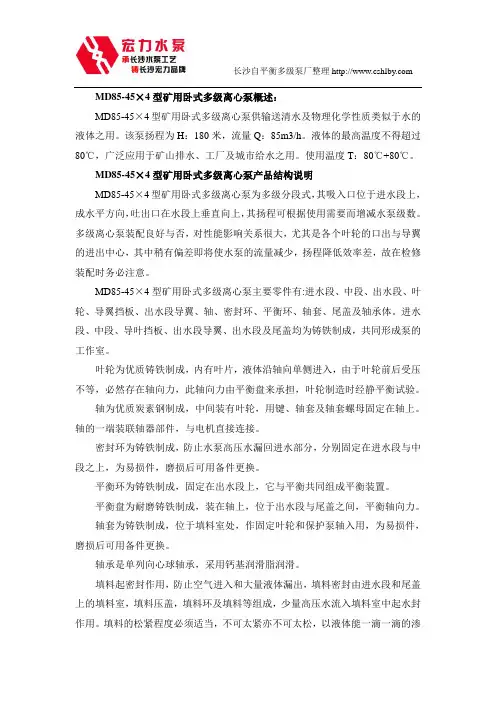

MD85-45×4型矿用卧式多级离心泵概述：MD85-45×4型矿用卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：180米，流量Q：85m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

MD85-45×4型矿用卧式多级离心泵产品结构说明MD85-45×4型矿用卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

MD85-45×4型矿用卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

MD矿用耐磨多级离心泵
MD型矿用多级离心泵能够用于工厂、矿山排水、城市污水厂等领域，可以输送的介质含固体颗粒含量不能大于1.5%以及类似的污水，被输送介质温度不能超过80℃，如果超过这个温度就需要用冷却水采取特殊方式进行冷却。

MD型矿用多级离心泵参数范围：
流量Q：6.3~600m3/h
扬程H：17~850m
电机功率：280kw
转速：2950r/min
进口口径：150mm
出口口径：150mm
MD型矿用多级离心泵型号意义：
例1、DM85-67*9
DM是矿用多级离心泵
85—泵的设计点流量为85m3/h
67是泵单级设计点扬程为16m
9是泵的级数为3
2、MD—矿用多级离心泵
155—泵设计点流量
67—泵单级设计点扬程
6—泵的级数
MD型矿用多级离心泵由泵体、叶轮、轴、平衡盘、进水和出水段等部件组成，其中水泵轴的材质可以采用45#、2Cr13，泵整体材质可以根据用户的需求选用铸铁、铸钢、不锈钢三类材质。

铸铁、铸钢、不锈钢三种。

MD型矿用多级离心泵吸入口为水平方向、吐出方向为垂直向上。

密封方式常用的是填料密封，但当用户有特殊需求时，也可以采用机械密封的方式，根据用户的要求也可以选用机械密封。

必须要注意的是该类型的泵转子部件轴、叶轮、轴套、平衡系统、机封等都是属于易损件，用户在采购水泵时可以通过水泵生产厂家进行相应地配备。

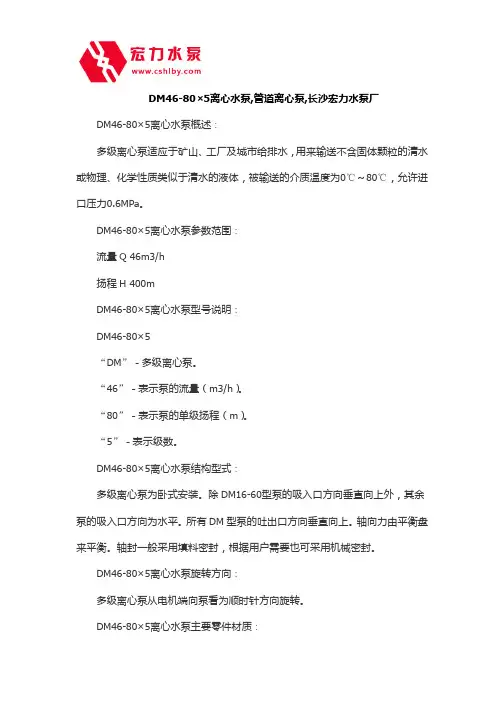

DM46-80×5离心水泵,管道离心泵,长沙宏力水泵厂DM46-80×5离心水泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

DM46-80×5离心水泵参数范围：
流量Q46m3/h
扬程H400m
DM46-80×5离心水泵型号说明：
DM46-80×5
“DM”－多级离心泵。

“46”－表示泵的流量（m3/h）。

“80”－表示泵的单级扬程（m）。

“5”－表示级数。

DM46-80×5离心水泵结构型式：
多级离心泵为卧式安装。

除DM16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有DM型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

DM46-80×5离心水泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

DM46-80×5离心水泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

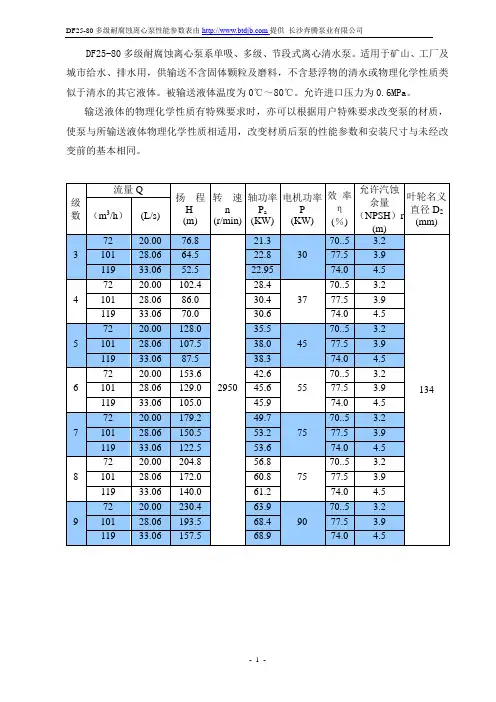

DF25-80多级耐腐蚀离心泵性能参数表由提供长沙奔腾泵业有限公司
DF25-80多级耐腐蚀离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

DF泵外形尺寸图及外形尺寸表
DF型泵法兰尺寸表
DF型泵外形安装图（公用底座）DF80-30型泵外形安装尺寸表
100DF16型泵外形安装尺寸表
DF25-50型泵外形安装尺寸表
DF46-50型泵外形安装尺寸表
DF85-67型泵外形安装尺寸表
DF155-67型泵外形安装尺寸表
DF型泵外形安装图（本身底座）
安装图）
200DF43型泵外形安装尺寸表
8
安装图）
DF85-67型泵外形安装尺寸表
备注：表中L8的数值为“-”时，表示底座地脚螺栓孔中心在吐出法兰中心线的右侧（参看外形安装图）
DF155-67型泵外形安装尺寸表
8
安装图）
DF280-43/84型泵外形安装尺寸表
8
安装图）
DF280-65/84型泵外形安装尺寸表
8
安装图）
DF450-60/84型泵外形安装尺寸表
8
安装图）。

125MD25多级矿用离心泵性能参数表由提供长沙奔腾泵业有限公司
125MD25多级矿用离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

MD泵外形尺寸图及外形尺寸表
MD型泵法兰尺寸表
MD型泵外形安装图（公用底座）MD80-30型泵外形安装尺寸表
100MD16型泵外形安装尺寸表
MD25-50型泵外形安装尺寸表
MD46-50型泵外形安装尺寸表
MD85-67型泵外形安装尺寸表
MD155-67型泵外形安装尺寸表
MD型泵外形安装图（本身底座）
8
安装图）
200MD43型泵外形安装尺寸表
8
安装图）
MD85-67型泵外形安装尺寸表
8
安装图）
MD155-67型泵外形安装尺寸表
安装图）
MD280-43/84型泵外形安装尺寸表
8
安装图）
MD280-65/84型泵外形安装尺寸表
8
安装图）
8
安装图）
11。

100D45×8卧式多级离心泵概述：100D45×8卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：360米，流量Q：85m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

100D45×8卧式多级离心泵产品结构说明100D45×8卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

100D45×8卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

. .. .80D12卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表泵型号进口法兰尺寸进口法兰尺寸D D D1 D2 D4 b f n-φD1 D D D1 D2 D4 b f n-φD1D80-30 80 200 160 135 22 4-φ17.5 80 200 160 133 26 8-φ17.5100D16 100 205 170 145 18 4-φ18 100 215 180 155 24 8-φ18 125D25 125 235 200 175 20 8-φ18 125 270 220 188 328-φ25 150D30 150 280 240 210 24 8-φ23 150 300 250 218 328-φ25 200D43 200 335 295 265 26 8-φ23 200 375 320 282 259 38 4.5 12-φ30D25-50 80 190 150 128 18 4-φ18 80 210 170 140 120 30 4 8-φ23D46-50 80 190 150 128 18 4-φ18 80 210 170 140 120 30 4 8-φ23D85-67 150 260 225 200 20 8-φ18 150 340 280 240 203 38 4.5 8-φ34D155-67 150 260 225 200 38 4.5 8-φ34 150 340 280 240 203 38 4.5 8-φ34D280-43/84 200 340 295 268 28 8-φ22 200 375 320 285 259 38 4.5 12-φ30 D280-65/84 200 340 295 268 30 12-φ22 200 415 345 285 259 44 4.5 12-φ36 D450-60/84（250D60）250 405 355 320 32 12-φ26 250 470 400 345 312 48 4.5 12-φ36D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw100D16型泵外形安装尺寸表数L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1 n-φD4-φk重㎏型号功率Kw125D25 3 1664144594023241352 2771042285353363027554-φ2526Y200L1-2 30 4 17542344214929Y200L2-237 5 189415655110023532287154.556563753056-φ2532Y225M-245 620991755601202862219963634032535Y250M-255 7225721771014238712214.5607104536638Y280S-2 75 82334802214.5410 Y280S-2 75 9 246189228228544Y280M-290150D30型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重Kg配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw150D30 3 214118856012034322425388202435676743353656-φ3540 Y280S-4 75 4230654026620 Y280M-4 90 525992089256825165550265541818263894754956-φ26690JS2355S1-4JR2355S1-4112 627142204770297770JS2355S2-4JR2355S2-4132 728893379885 412 850JS2355M1-4JR2355M1-41608 30043494 27184168642100442561886475930JS2355M2-4JR2355M2-41909 3119360911155571010JS2355M2-4JR2355M2-41901 0 31193609292895179710123615649565556109JS2400S1-4JR2400S1-4220 D25-50型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率KwD25-50 3 17671440 90027356243336512305050362727554-φ2527Y200L1-2 30 4 1789303111295Y200L1-2 30 5 1849363171 315Y200L2-2376 1949 1530 95029423191535337530534Y225M-245 7 2124 16955611204831864860405325 6-φ2536Y250M-255 822541945631263654313250674336385Y280S-2 75 9 2314603192405Y280S-2 75D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表4 2691 2020 710 1420 330 459 220 630 750 470445 6025964 Y315S-2 110 5 28292250 750 1500 375547 235 1126 Y315M 1-2 132 6 2917635 280 1434 Y315M 2-2 160 7 3135 2450 800 1600 460 723 360 640 880 505 495 50 1556 J S 2355M 2-2 190 8 32732655 855 1710 555811 406 650 970 560560 601624 JS 2400S 1-2 220 9 33618994501840 JS 2400S 2-2 250D155-67型泵外形安装尺寸表泵型号 级数 外形安装尺寸（公用底座）泵重㎏配套电机L L 1L 2 L 3 L 4 L 5 L 6 L 7L 8 C B 3 B 1 B 2H H 1 H 2 h h1n-φD 4-φk型号 功率KwD 155-6732653 1985 710142285 479 371559190 4 350 630 750 470 350 445 66-φ30952 Y315M 1-2 1324 2869 21851465 330459 557 230 640 880 505495 50 1024 JS 2355M 2-2 190 53007 2465 795 159420 547 271 650 970550 560 1145 JS 2400S 1-2220 6 3166 635 315 51435 JS 2400M 1-2 257 3564 2855 805 1820 490 725 360 700 1120 660 620 60 1558 JK134-23583652 3030 910 580 811 405.5 1700 JK134-2350 93740 899 450 1860 JK134-244D型泵外形安装图（本身底座）150D30型泵外形安装尺寸表泵型级外形安装尺寸（本身底座）泵重电动机8安装图）200D43型泵外形安装尺寸表型号数L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φkKg型号 Kw200D 433 2520 725 425 827 150 388 503 384 285 457 700 508 450 450 400 315 4545 4-φ30 φ28 960 Y315M 2-4 160 2538 3028 863 560 620 355 60 φ30 JS 2355M 1-4JR 2-355M 1-41604 3275 1031 633 93 900 630 355 30 φ28 1070 Y355-34-4 200 2668 3158 928 560 620 355 60 φ30 JS 2355M 2-4JR 2-355M 2-4 1905 3405 1155 815 902 763 -38 900 630 355 30 φ28 1205 Y355-39-4 250 2868 3348 865 560 686 400 65 φ36 JS 2400S 2-4 JR 2-400S 2-4 250 2935 852 650 710 450 φ32 JS127-4 260 6 3535 967 893 27 900 630 355 30 φ28 1350 Y355-43-4 2803069 3548 930 630 686 400 65 φ36 JS 2400M 1-4JR 2-400M 1-4 2807 3926 1083 1023 414 92 6 1000 710 400 30 φ35 1460 Y400-43-4 355 3389 3824 981 860 790 500 110 φ32 JS137—4JR137—4 3508 4056 1375 1155 978 110 1153 -13 1000 710 400 30 φ35 1610 Y400-50-4 450 3578 3954 876 860 790 500 110 φ32 JS138--4JR138--44109 4186 1043 1283 52 1000 710 400 30 φ35 1720 Y400-50-4 450 3854 4288 1061 870 940 560 110 φ32 JSQ148-4JRQ148-44408安装图）D85-67型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg 电动机L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw D 85-673 2465 765 400 880.5 182.5 479 371 559 -14.54 419 600 457 350 420 350 280 50 35 4-φ30 φ24846 Y280M-290 4 2693 950.5 459 29.5 406 508 315 45φ28 964 Y315S-2 112 5 2831 994.5 547 73.5 457 508 315 1126 Y315M 1-2132 62919 945 580948.5 635 27.5 457 508 3151434 Y315M 22-2 160 72897 992.5 723 71.5 406 508 315 1556Y315SB-2185 **** ****.5 560 610 355 60 φ30JS 2355M 2-2190 83035 1125 760946.5 811 25.5 457 508 315 45 φ281624Y315M 1B -2220 3273 1008.5 560 686 400 65 φ36JS 2400S 1-2220 93123 990.5 899 69.5 457 508 315 45 φ281840Y315M 2-2250 3361 1052.5 560 686 400 65 φ36JS 2400S 2-22508安装图）D155-67型泵外形安装尺寸表泵型号级数外形安装尺寸（本身底座）泵重Kg 电动机L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk型号 KwD 155-673 2655 765 400 906.5 182.5 479 371 559 -14.5 4457 600 508 350 420 350 315 50 45 4-φ30 φ28 950 Y315M 1-4 132 4 2633 950.5 459 29.5 406 508 315 45 φ28 1024 Y355SB-2 185 2869 984 560 610 355 60 φ30 JS 2355M 2-2 1905 2771 994.5 547 73.5 457 508 315 45 φ28 1145 Y315M 1B-2 2203007 1054 560 686 400 65 φ36 JS 2400S 1-2 220 3267 1094.5 557 760 790 500 80 φ32 JK133-2/6kv 2906 3556 945 580 987.5 635 559 27.5 560 610 355 φ28 1435Y355M-2 2803166 1009 630 686 400 65 φ36 JS 2400M 1-2 2807 3644 1031.5 723 71.5 5 560 610 355 φ28 1558 Y355M-2 315 3564 1093 860 790 500 80 φ32 JK134-2 350 8 3732 1125 760 985.5 811 25.5 560 610 355 φ28 1700 Y355M-2 355 3652 1048 860 790 500 φ32 JK134-2 350 9 3752 1091 899 69.5 860 790 500 φ32 1860 JK134-2 440 8安装图）D280-43/84型泵外形安装尺寸表泵型号级数外形安装尺寸（本身底座）泵重Kg 电动机LL 1L 2L 3L 4L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD n-φk型号Kw D 280-43/843 2567 625 310 898.5 157.5 429 503 388 75.55457 508 450 480 400315 50 30 4-φ30 φ28 787 Y315M 2-4160 4 3322 755 4401037.5 633 900 720630 355 908 Y355-34-4200 5 3452 885 570 763 1028 Y355-39-42506 3582 1015 700893 φ35 1149 Y355-43-4 2807 3905 1145 830 1090.5 1023 420 6 10007104001271 Y400-43-4 355 8 4035 1275 960 1153 1391 Y400-46-4 400 9 4165 1405 109012831512 Y400-50-4 4508安装图）D280-65/84型泵外形安装尺寸表泵型号级数外形安装尺寸（本身底座）泵重Kg电动机 LL 1L 2L 3L 4 L 5L 6L 7 L 8 C BB 1 B 2 B 3 H H 1 H 2h h 1 4-φD n-φk 型号KwD 280-65/843 3590 690 310 1243 190 536 475 625 80 6 900 790630 500 530 500 355 50 30 4-φ40 φ28 1006 Y355-4 280 4 3799 820 440 1263 605 1000 710400 1180 Y400-4 355 5 3929 950 570 126373510004001370 Y400-4 4506 4060 1080 700 1264 865 1000400 1552 Y400-54-4 5007 4360 1210 830 1248 995 1120 450 1734 Y450-50-4 6308 4490 1340 960 1125 7 112011204501916 Y450-50-4 710 9 4620 1470 1090 1255 1120 450 2098 Y 450-60-4 800 10 4975 1600 1220 144413851250900500φ42 2280 Y 500-50-4 9008安装图）D450-60/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重㎏电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD4-φk 型号KwD 450-60/8433738770 388 1243 190 537574591 88 7 1000850 710500 560 550 40050 304-φ42φ351750Y400-43-43553489 870 940 560 110 φ42 JSQ147-4 36043891 920 541 727100071040030φ352000Y400-54-4500 3742970 940 560 110 φ42 JSQ1410-4 5 4214 1075 694 880112080045030φ352250 Y450-50-463039301020 1100 630 110φ42JSQ158-4380643671230 847 12631033112080045030φ352500Y450-50-463040831020 1100 630 110 φ42 JSQ158-4 680 74520 1380 1000 1186112080045030φ352750Y450-64-4800433611201100 630 110 φ42 JSQ1050-4 850 8 4898 1535 11531339125090050030φ42 3000Y500-50-49008安装图）。

DF85-80多级耐腐蚀离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

DF
8安装图）
8安装图）
8安装图）
8
安装图）
8
安装图）
DF280-65/84型泵外形安装尺寸表
8
安装图）
8安装图）。

DY型多级油泵法兰尺寸和外形安装尺寸表由提供长沙奔腾泵业有限公司DY型多级油泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

DY泵外形尺寸图及外形尺寸表
DY型泵法兰尺寸表
DY型泵外形安装图（公用底座）DY80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
DY25-50型泵外形安装尺寸表
DY46-50型泵外形安装尺寸表
DY85-67型泵外形安装尺寸表
DY155-67型泵外形安装尺寸表
DY型泵外形安装图（本身底座）
8
安装图）
200DY43型泵外形安装尺寸表
8
安装图）
DY85-67型泵外形安装尺寸表
8
安装图）
DY155-67型泵外形安装尺寸表
8
安装图）
DY280-43/84型泵外形安装尺寸表
8
安装图）
DY280-65/84型泵外形安装尺寸表
8
安装图）
DY450-60/84型泵外形安装尺寸表
8安装图）。

实用文案80D12卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

43 11.9 240 40.2 2 70 3.9 48 13.3 222 42.4 79 4.39 26 7.2 306 36.155Y250M-260 3.0162 80 80 220 43 11.9 270 45.5 70 3.948 13.3 250 47.7 79 4.310 26 7.2 340 40.155Y250M-260 3.0162 80 80 235 43 11.9 300 50.3 70 3.948 13.3 278 53.0 79 4.3D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表D280-65/84 2003402952683012-φ22200 415 345 285 259 44 4.512-φ36D450-60/84（250D60）2504053553203212-φ26250 470 400 345 312 48 4.512-φ36D 型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表泵型号 级外形安装尺寸（公用底座）泵配套电机100D16型泵外形安装尺寸表5 1683 144594023460 268116.5 45453352554-φ2521Y180M-2226 17653715523Y180M-2227 194417656012028614278128.550503527556-φ2525Y200L1-2308 203169116727Y200L1-2309 2108768205.529Y200L2-237125D25型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw125D2 5 31664 144594023241352 2771042285353363027554-φ2526Y200L1-230 417542344214929Y200L2-237 518941565511023532287154.556563753056-φ2532Y225M-245 620991755601202862219963634032535Y250M-255 722572177114238712214.560714536638Y280S-2 75 82334802214.541Y280S-2 75 9246189228228544Y280M-290150D30型泵外形安装尺寸表D25-50型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 h h1n-φD4-φk型号功率KwD25-5 0 31767144900273562433365123050503627275504-φ2527Y200L1-230 41789303111295Y200L1-230 51849363171315Y200L2-237 6194915395029423191535337530534Y225M-245 7212416955611248318648604053256-φ2536Y250M-255 822541945631263654313250674336385Y280S-2 75 92314603192405Y280S-2 75 1237466325243Y280S-2 75 11250320726713437723351264345Y280M-290D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表数L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 h h 1 n-φD 4-φk ㎏型号功率 KwD 85-67324651895 600 1200 320 479 371559 2304 350670 670 435350 360 506-φ25846 Y280M-2 9042691 2020 710 1420330 459 220 630 750 470 445 60 964 Y315S-2 110 5 2829 225750 1500 375547 235 1126Y315M 1-2 1326 2917 635 280 1434Y315M 2-2 1607 3135 2450 800 1600460 723360640 880 505 495 501556JS 2355M 2-21908 3273 2655 855 1710 555811 406650 970 560560 601624JS 2400S 1-22209 3361 899 4501840JS 2400S 2-2250D155-67型泵外形安装尺寸表泵型号级数 外形安装尺寸（公用底座）泵重 ㎏配套电机LL 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B 3 B 1 B 2 H H 1 H 2 hh 1 n-φD 4-φk型号功率 KwD 155-673 2653 1985 710 1420 285 479 371 559190 4350 630 750 470 350 445 60 6-φ30952 Y315M 1-2132 42869 2185 1465330459 557 230 640 880 505495 501024 JS 2355M 2-2 190 53007 2465 795 1590 420 547 271650 970 550 560 1145 JS 2400S 1-2 220 63166635315 5 1435 JS 2400M 1-2 250 73564 2855 805 1820 490 725 360 700 1120 660 620 60 1558 JK134-235083652 3030 910 580 811 405.5 1700 JK134-23593740 899450 1860 JK134-244D 型泵外形安装图（本身底座）150D30型泵外形安装尺寸表泵型号 级数外形安装尺寸（本身底座）泵重㎏ 电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw150D 303 2141 730 450711.5 140 322425388 -12.5 4368 600 457 350 400 350 280 45 354-φ27 φ24 540 Y280S-4 754 2306 769540 45419 457 280 φ24 620 Y280M-4 9052589 1075795740655418 -70 406 508 315 45 φ28690 Y315S-41102599 778 500 610 355 φ30JS 2355S 1-4 11262754 797.5 770-12.5 457 508 315 φ28770 Y315M 1-41322714835.5500610355φ30JS 2355S 2-472869 85588545457 508 315 φ28 850Y315M 2-4162889 893560 610 355 φ30JS 2355M 1-4 83610 1400 1120890 1000-605 900 630 355 30φ28930Y355-34-42003004 789 560 610 355 φ30JS 2355M 2-4 1993725 947.5 1115-2.5900630 355 φ281010 Y315-34-42003119 846.5 560610 355 φ30JS 2355M 2-4190 3205 880.5 640 620 375 φ261010JS117-4 180103840 1005 123055900 630 355 φ28 1090Y355-37-4 220 3304970560686400φ36JS 2400S 1-48安装图）200D43型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw200D 4332520725 425827150 388503384 28 5457700508 450 450 40031545 454-φ30φ28960Y315M 2-41602538 3028863560 620 35560 φ30 JS 2355M 1-4 JR 2-355M 1-4164 32751031633 93900 630 355 30 φ28107Y355-34-4200 26683158928 560 620 355 60 φ30JS2355M2-4JR2-355M2-4195 34051155815902763-38900 630 355 30 φ281205Y355-39-4250 28683348865 560 686 400 65 φ36JS2400S2-4JR2-400S2-4252935852 650 710 450 φ32 JS127-4266 353596789327900 630 355 30 φ28135Y355-43-4280 30693548930 630 686 400 65 φ36JS2400M1-4JR2-400M1-4287 3926108310234149261000 710 400 30 φ35146Y400-43-4355 33893824981 860 790 500 110 φ32JS137—4JR137—4358 405613751155978111153-131000 710 400 30 φ35161Y400-50-4450 35783954876 860 790 500 110 φ32JS138--4JR138--4419 418610431283521000 710 400 30 φ35172Y400-50-4450 385442881061870 940 560 110 φ32JSQ148-4JRQ148-4440 8安装图）D85-67型泵外形安装尺寸表8安装图）D155-67型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φk 型号Kw D 155-673 2655 765400 906.5 182.5 479371559-14.54457 600 508 350 420 350 315 5045 4-φ30 φ28 950 Y315M 1-4 132 42633 950.5 459 29.5406508 315 45 φ28 1024 Y355SB-2185 2869984 560 610 355 60 φ30 JS 2355M 2-2 190 5 2771 994.554773.5 457 508 315 45 φ28 1145Y315M 1B-2 220 3007 1054 560686 400 65 φ36 JS 2400S 1-2 220 3267 1094.5 55776079050080 φ32 JK133-2/6kv290 63556 945580 987.5635 55927.5560 610 355 φ28 1435 Y355M-2280 3166 1009 630 686 40065 φ36JS 2400M 1-2280 73644 1031.5 723 71.55 560610 355 φ28 1558Y355M-2 315 3564 1093 860790 500 80 φ32 JK134-2 350 83732 1125 760 985.581125.5560610 355φ281700 Y355M-2 355 3652 1048 860 790 500 φ32 JK134-2 350 9 3752 1091899 69.5 860790500φ32 1860JK134-24408安装图）D280-43/84型泵外形安装尺寸表泵型级外形安装尺寸（本身底座）泵重电动机8安装图）D280-65/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 4-φD n-φk 型号KwD 280-65/843 3590 690 310 1243 190 536 475 625 80 6 900 790 630500 530 500 355 50 30 4-φ40φ281006 Y355-4 280 4 3799 820 440 1263 605 1000 710400 1180 Y400-4 355 5 3929 950 570 1263735 1000 4001370 Y400-4 4506 4060 1080 700 1264 865 10004001552 Y400-54-4 500 7 4360 1210 830 1248 99511204501734 Y450-50-4 630 8 4490 1340 960 1125 7 1120 1120450 1916 Y450-50-4 710 9 4620 1470 1090 1255 1120 4502098 Y450-60-4 800104975 1600 1220 144413851250900 500φ422280Y500-50-49008安装图）D450-60/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重 ㎏电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1n-φD4-φk 型号KwD 450-60/8433738 770 3881243190 537 574 591 88 7100850710500 560 55040050 304-φ42φ351750 Y400-43-43553489 870940 560 110 φ42JSQ147-43608安装图）。
