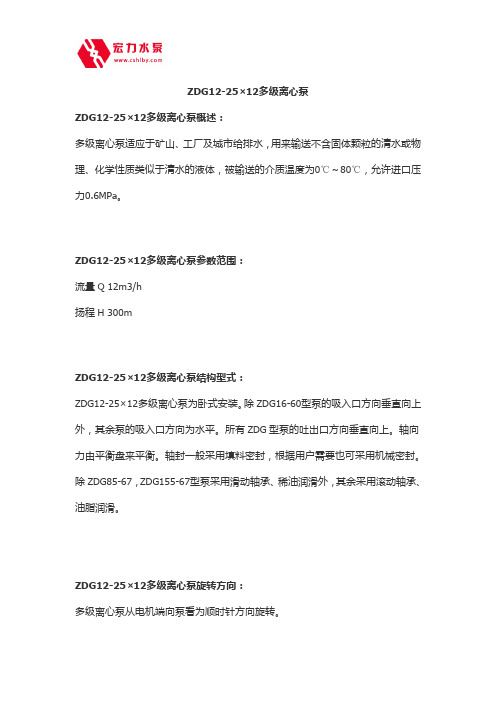

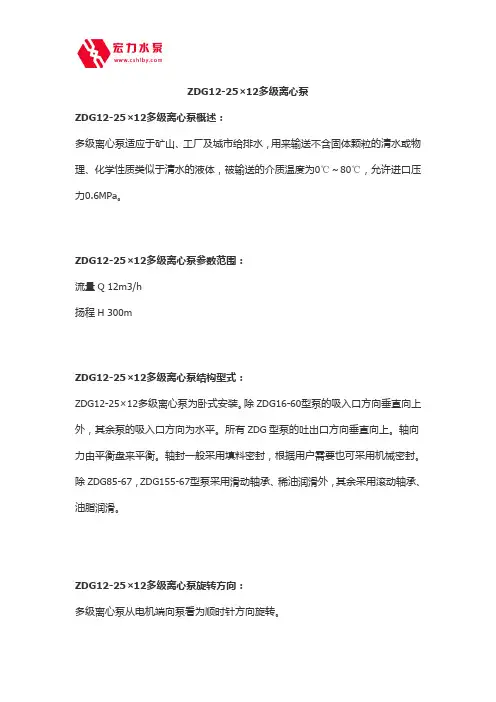

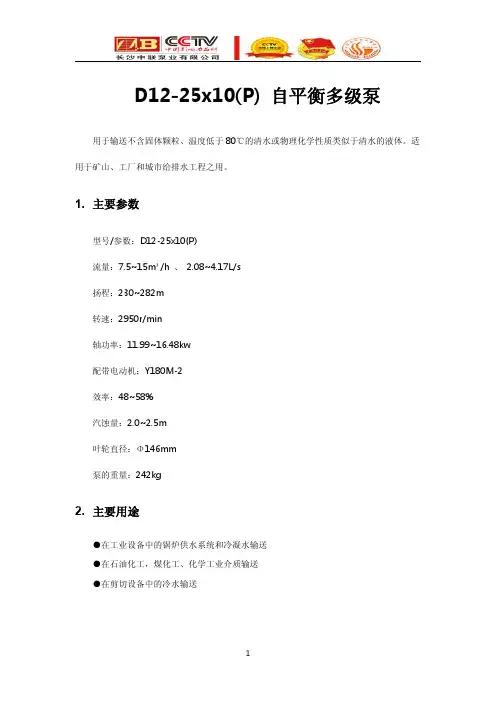

ZDG12-25×12多级离心泵
ZDG12-25×12多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

ZDG12-25×12多级离心泵参数范围：
流量Q 12m3/h
扬程H 300m
ZDG12-25×12多级离心泵结构型式：
ZDG12-25×12多级离心泵为卧式安装。

除ZDG16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有ZDG型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除ZDG85-67，ZDG155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

ZDG12-25×12多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

ZDG12-25×12多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

ZDG12-25×12多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。

（可订制）。

125D25卧式多级离心泵性能参数表由提供长沙奔腾泵业有限公司
125D25卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8
安装图）。

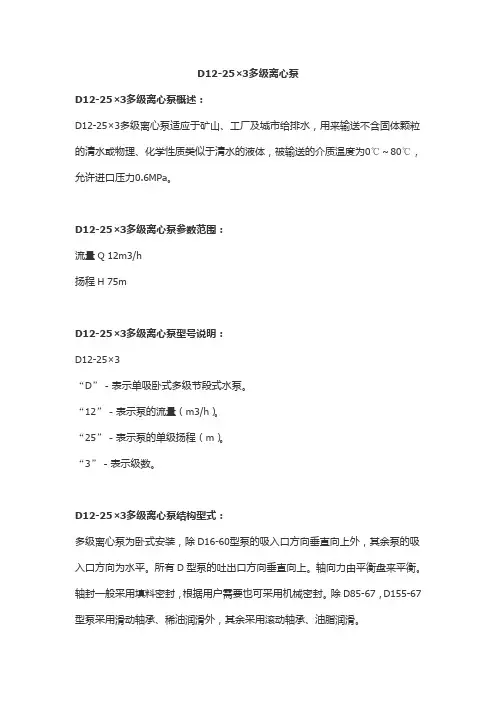

D12-25×3多级离心泵D12-25×3多级离心泵概述：D12-25×3多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

D12-25×3多级离心泵参数范围：流量Q 12m3/h扬程H 75mD12-25×3多级离心泵型号说明：D12-25×3“D”－表示单吸卧式多级节段式水泵。

“12”－表示泵的流量（m3/h）。

“25”－表示泵的单级扬程（m）。

“3”－表示级数。

D12-25×3多级离心泵结构型式：多级离心泵为卧式安装，除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有D型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

D12-25×3多级离心泵旋转方向：多级离心泵从电机端向泵看为顺时针方向旋转。

D12-25×3多级离心泵主要零件材质：多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

D12-25×3多级离心泵成套范围：多级离心泵于电机、底座配套供应，可配功用底座或本身底座。

父亲的格局决定家庭的方向一个家庭的福气运道，不是凭空出现的，它是家庭成员共同努力得来的。

家庭要想和谐兴旺，首先要走对方向，父亲的格局就决定着家庭的发展方向。

曾国藩曾说：“谋大事者首重格局”,心中格局的大小，决定了眼光是否长远，眼光是否长远又决定了事物的成败。

家庭的发展不是一个一蹴而就的过程，家庭需要经营，需要规划。

由于社会分工的不同，父亲作为家庭中的男性，承担着家庭领导者的职能，是家庭“权威”的代表。

作为家庭列车的火车头，父亲的眼光要远，格局要大，只有父亲的格局大，才能确保家庭的发展方向不出错。

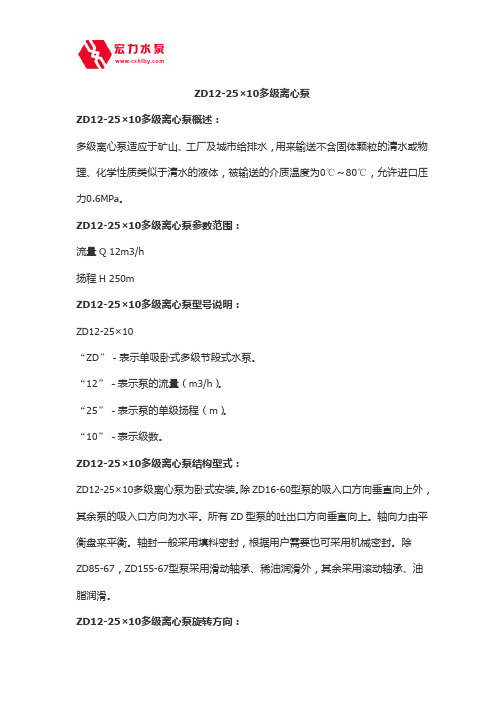

ZD12-25×10多级离心泵
ZD12-25×10多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

ZD12-25×10多级离心泵参数范围：
流量Q12m3/h
扬程H250m
ZD12-25×10多级离心泵型号说明：
ZD12-25×10
“ZD”－表示单吸卧式多级节段式水泵。

“12”－表示泵的流量（m3/h）。

“25”－表示泵的单级扬程（m）。

“10”－表示级数。

ZD12-25×10多级离心泵结构型式：
ZD12-25×10多级离心泵为卧式安装。

除ZD16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有ZD型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除
ZD85-67，ZD155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

ZD12-25×10多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

ZD12-25×10多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

ZD12-25×10多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件。

（可订制）。

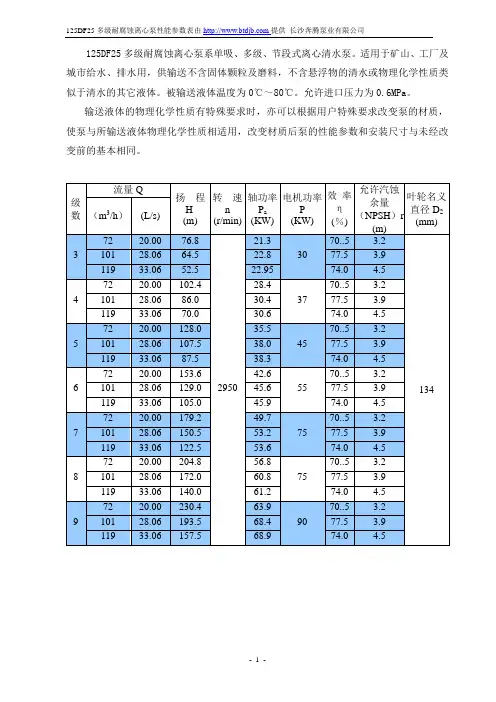

125DF25多级耐腐蚀离心泵性能参数表由提供长沙奔腾泵业有限公司
125DF25多级耐腐蚀离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

DF泵外形尺寸图及外形尺寸表
DF型泵法兰尺寸表
DF型泵外形安装图（公用底座）DF80-30型泵外形安装尺寸表
100DF16型泵外形安装尺寸表
DF25-50型泵外形安装尺寸表
DF46-50型泵外形安装尺寸表
DF85-67型泵外形安装尺寸表
DF155-67型泵外形安装尺寸表
DF型泵外形安装图（本身底座）
安装图）
200DF43型泵外形安装尺寸表
8
安装图）
DF85-67型泵外形安装尺寸表
备注：表中L8的数值为“-”时，表示底座地脚螺栓孔中心在吐出法兰中心线的右侧（参看外形安装图）
DF155-67型泵外形安装尺寸表
8
安装图）
DF280-43/84型泵外形安装尺寸表
8
安装图）
DF280-65/84型泵外形安装尺寸表
8
安装图）
DF450-60/84型泵外形安装尺寸表
8
安装图）。

D型多级离心泵法兰尺寸和外形安装尺寸表由提供长沙奔腾泵业有限公司多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～380℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表
D型泵法兰尺寸表
D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表
100D16型泵外形安装尺寸表
D25-50型泵外形安装尺寸表
D46-50型泵外形安装尺寸表
D85-67型泵外形安装尺寸表
D155-67型泵外形安装尺寸表
D型泵外形安装图（本身底座）
8
安装图）
200D43型泵外形安装尺寸表
8
安装图）
D85-67型泵外形安装尺寸表
8
安装图）
D155-67型泵外形安装尺寸表
8
安装图）
D280-43/84型泵外形安装尺寸表
8
安装图）
D280-65/84型泵外形安装尺寸表
8
安装图）
D450-60/84型泵外形安装尺寸表
8安装图）。

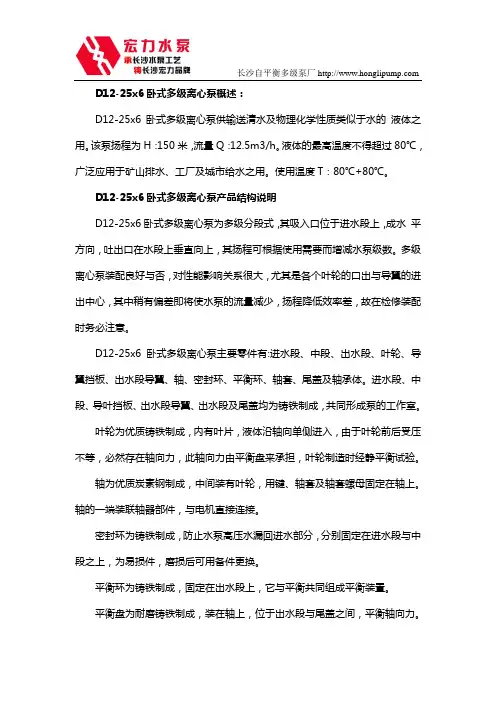

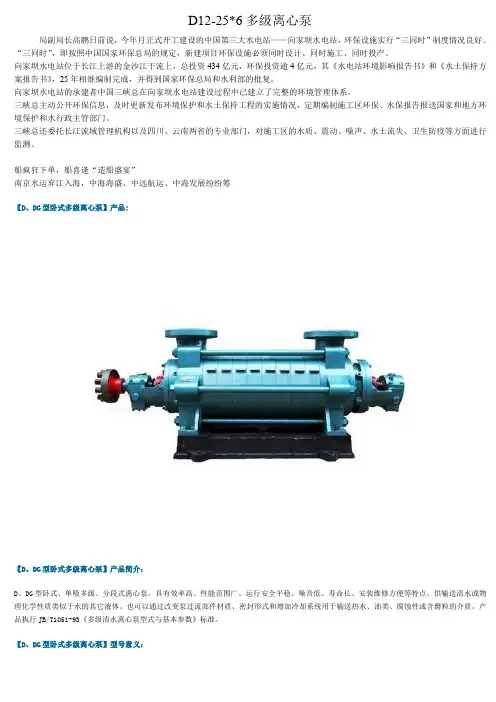

D12-25x6卧式多级离心泵概述：D12-25x6卧式多级离心泵供输送清水及物理化学性质类似于水的液体之用。

该泵扬程为H：150米，流量Q：12.5m3/h。

液体的最高温度不得超过80℃，广泛应用于矿山排水、工厂及城市给水之用。

使用温度T：80℃+80℃。

D12-25x6卧式多级离心泵产品结构说明D12-25x6卧式多级离心泵为多级分段式，其吸入口位于进水段上，成水平方向，吐出口在水段上垂直向上，其扬程可根据使用需要而增减水泵级数。

多级离心泵装配良好与否，对性能影响关系很大，尤其是各个叶轮的口出与导翼的进出中心，其中稍有偏差即将使水泵的流量减少，扬程降低效率差，故在检修装配时务必注意。

D12-25x6卧式多级离心泵主要零件有:进水段、中段、出水段、叶轮、导翼挡板、出水段导翼、轴、密封环、平衡环、轴套、尾盖及轴承体。

进水段、中段、导叶挡板、出水段导翼、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

叶轮为优质铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必然存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

轴为优质炭素钢制成，中间装有叶轮，用键、轴套及轴套螺母固定在轴上。

轴的一端装联轴器部件，与电机直接连接。

密封环为铸铁制成，防止水泵高压水漏回进水部分，分别固定在进水段与中段之上，为易损件，磨损后可用备件更换。

平衡环为铸铁制成，固定在出水段上，它与平衡共同组成平衡装置。

平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

轴套为铸铁制成，位于填料室处，作固定叶轮和保护泵轴入用，为易损件，磨损后可用备件更换。

轴承是单列向心球轴承，采用钙基润滑脂润滑。

填料起密封作用，防止空气进入和大量液体漏出，填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。

填料的松紧程度必须适当，不可太紧亦不可太松，以液体能一滴一滴的渗出为准。

如果填料太紧，轴套容易发热，同时耗费功率。

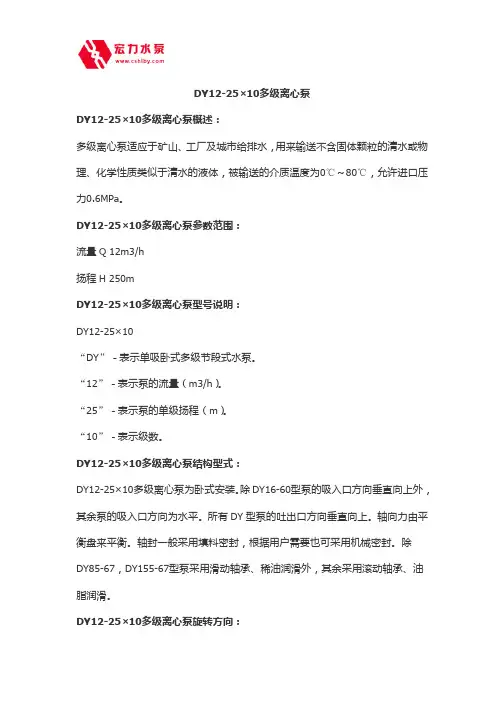

DY12-25×10多级离心泵
DY12-25×10多级离心泵概述：
多级离心泵适应于矿山、工厂及城市给排水，用来输送不含固体颗粒的清水或物理、化学性质类似于清水的液体，被输送的介质温度为0℃～80℃，允许进口压力0.6MPa。

DY12-25×10多级离心泵参数范围：
流量Q12m3/h
扬程H250m
DY12-25×10多级离心泵型号说明：
DY12-25×10
“DY”－表示单吸卧式多级节段式水泵。

“12”－表示泵的流量（m3/h）。

“25”－表示泵的单级扬程（m）。

“10”－表示级数。

DY12-25×10多级离心泵结构型式：
DY12-25×10多级离心泵为卧式安装。

除DY16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。

所有DY型泵的吐出口方向垂直向上。

轴向力由平衡盘来平衡。

轴封一般采用填料密封，根据用户需要也可采用机械密封。

除
DY85-67，DY155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。

DY12-25×10多级离心泵旋转方向：
多级离心泵从电机端向泵看为顺时针方向旋转。

DY12-25×10多级离心泵主要零件材质：
多级离心泵的过流部件材质均为铸铁，轴的材质为45号钢。

DY12-25×10多级离心泵成套范围：
多级离心泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件。

（可订制）。

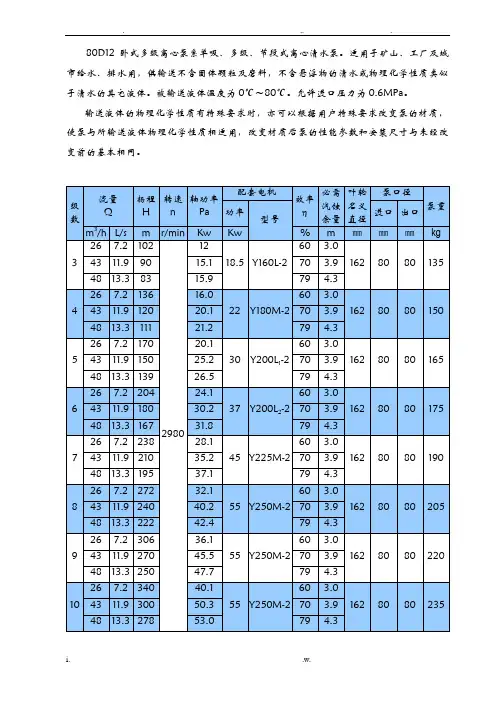

. .. .80D12卧式多级离心泵系单吸、多级、节段式离心清水泵。

适用于矿山、工厂及城市给水、排水用，供输送不含固体颗粒及磨料，不含悬浮物的清水或物理化学性质类似于清水的其它液体。

被输送液体温度为0℃～80℃。

允许进口压力为0.6MPa。

输送液体的物理化学性质有特殊要求时，亦可以根据用户特殊要求改变泵的材质，使泵与所输送液体物理化学性质相适用，改变材质后泵的性能参数和安装尺寸与未经改变前的基本相同。

D泵外形尺寸图及外形尺寸表D型泵法兰尺寸表泵型号进口法兰尺寸进口法兰尺寸D D D1 D2 D4 b f n-φD1 D D D1 D2 D4 b f n-φD1D80-30 80 200 160 135 22 4-φ17.5 80 200 160 133 26 8-φ17.5100D16 100 205 170 145 18 4-φ18 100 215 180 155 24 8-φ18 125D25 125 235 200 175 20 8-φ18 125 270 220 188 328-φ25 150D30 150 280 240 210 24 8-φ23 150 300 250 218 328-φ25 200D43 200 335 295 265 26 8-φ23 200 375 320 282 259 38 4.5 12-φ30D25-50 80 190 150 128 18 4-φ18 80 210 170 140 120 30 4 8-φ23D46-50 80 190 150 128 18 4-φ18 80 210 170 140 120 30 4 8-φ23D85-67 150 260 225 200 20 8-φ18 150 340 280 240 203 38 4.5 8-φ34D155-67 150 260 225 200 38 4.5 8-φ34 150 340 280 240 203 38 4.5 8-φ34D280-43/84 200 340 295 268 28 8-φ22 200 375 320 285 259 38 4.5 12-φ30 D280-65/84 200 340 295 268 30 12-φ22 200 415 345 285 259 44 4.5 12-φ36 D450-60/84（250D60）250 405 355 320 32 12-φ26 250 470 400 345 312 48 4.5 12-φ36D型泵外形安装图（公用底座）D80-30型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw100D16型泵外形安装尺寸表数L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1 n-φD4-φk重㎏型号功率Kw125D25 3 1664144594023241352 2771042285353363027554-φ2526Y200L1-2 30 4 17542344214929Y200L2-237 5 189415655110023532287154.556563753056-φ2532Y225M-245 620991755601202862219963634032535Y250M-255 7225721771014238712214.5607104536638Y280S-2 75 82334802214.5410 Y280S-2 75 9 246189228228544Y280M-290150D30型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重Kg配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率Kw150D30 3 214118856012034322425388202435676743353656-φ3540 Y280S-4 75 4230654026620 Y280M-4 90 525992089256825165550265541818263894754956-φ26690JS2355S1-4JR2355S1-4112 627142204770297770JS2355S2-4JR2355S2-4132 728893379885 412 850JS2355M1-4JR2355M1-41608 30043494 27184168642100442561886475930JS2355M2-4JR2355M2-41909 3119360911155571010JS2355M2-4JR2355M2-41901 0 31193609292895179710123615649565556109JS2400S1-4JR2400S1-4220 D25-50型泵外形安装尺寸表泵型号级数外形安装尺寸（公用底座）泵重㎏配套电机L L1 L2 L3 L4 L5 L6 L7 L8 C B3 B1 B2 H H1 H2 hh1n-φD4-φk型号功率KwD25-50 3 17671440 90027356243336512305050362727554-φ2527Y200L1-2 30 4 1789303111295Y200L1-2 30 5 1849363171 315Y200L2-2376 1949 1530 95029423191535337530534Y225M-245 7 2124 16955611204831864860405325 6-φ2536Y250M-255 822541945631263654313250674336385Y280S-2 75 9 2314603192405Y280S-2 75D46-50型泵外形安装尺寸表D85-67型泵外形安装尺寸表4 2691 2020 710 1420 330 459 220 630 750 470445 6025964 Y315S-2 110 5 28292250 750 1500 375547 235 1126 Y315M 1-2 132 6 2917635 280 1434 Y315M 2-2 160 7 3135 2450 800 1600 460 723 360 640 880 505 495 50 1556 J S 2355M 2-2 190 8 32732655 855 1710 555811 406 650 970 560560 601624 JS 2400S 1-2 220 9 33618994501840 JS 2400S 2-2 250D155-67型泵外形安装尺寸表泵型号 级数 外形安装尺寸（公用底座）泵重㎏配套电机L L 1L 2 L 3 L 4 L 5 L 6 L 7L 8 C B 3 B 1 B 2H H 1 H 2 h h1n-φD 4-φk型号 功率KwD 155-6732653 1985 710142285 479 371559190 4 350 630 750 470 350 445 66-φ30952 Y315M 1-2 1324 2869 21851465 330459 557 230 640 880 505495 50 1024 JS 2355M 2-2 190 53007 2465 795 159420 547 271 650 970550 560 1145 JS 2400S 1-2220 6 3166 635 315 51435 JS 2400M 1-2 257 3564 2855 805 1820 490 725 360 700 1120 660 620 60 1558 JK134-23583652 3030 910 580 811 405.5 1700 JK134-2350 93740 899 450 1860 JK134-244D型泵外形安装图（本身底座）150D30型泵外形安装尺寸表泵型级外形安装尺寸（本身底座）泵重电动机8安装图）200D43型泵外形安装尺寸表型号数L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φkKg型号 Kw200D 433 2520 725 425 827 150 388 503 384 285 457 700 508 450 450 400 315 4545 4-φ30 φ28 960 Y315M 2-4 160 2538 3028 863 560 620 355 60 φ30 JS 2355M 1-4JR 2-355M 1-41604 3275 1031 633 93 900 630 355 30 φ28 1070 Y355-34-4 200 2668 3158 928 560 620 355 60 φ30 JS 2355M 2-4JR 2-355M 2-4 1905 3405 1155 815 902 763 -38 900 630 355 30 φ28 1205 Y355-39-4 250 2868 3348 865 560 686 400 65 φ36 JS 2400S 2-4 JR 2-400S 2-4 250 2935 852 650 710 450 φ32 JS127-4 260 6 3535 967 893 27 900 630 355 30 φ28 1350 Y355-43-4 2803069 3548 930 630 686 400 65 φ36 JS 2400M 1-4JR 2-400M 1-4 2807 3926 1083 1023 414 92 6 1000 710 400 30 φ35 1460 Y400-43-4 355 3389 3824 981 860 790 500 110 φ32 JS137—4JR137—4 3508 4056 1375 1155 978 110 1153 -13 1000 710 400 30 φ35 1610 Y400-50-4 450 3578 3954 876 860 790 500 110 φ32 JS138--4JR138--44109 4186 1043 1283 52 1000 710 400 30 φ35 1720 Y400-50-4 450 3854 4288 1061 870 940 560 110 φ32 JSQ148-4JRQ148-44408安装图）D85-67型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重Kg 电动机L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk 型号Kw D 85-673 2465 765 400 880.5 182.5 479 371 559 -14.54 419 600 457 350 420 350 280 50 35 4-φ30 φ24846 Y280M-290 4 2693 950.5 459 29.5 406 508 315 45φ28 964 Y315S-2 112 5 2831 994.5 547 73.5 457 508 315 1126 Y315M 1-2132 62919 945 580948.5 635 27.5 457 508 3151434 Y315M 22-2 160 72897 992.5 723 71.5 406 508 315 1556Y315SB-2185 **** ****.5 560 610 355 60 φ30JS 2355M 2-2190 83035 1125 760946.5 811 25.5 457 508 315 45 φ281624Y315M 1B -2220 3273 1008.5 560 686 400 65 φ36JS 2400S 1-2220 93123 990.5 899 69.5 457 508 315 45 φ281840Y315M 2-2250 3361 1052.5 560 686 400 65 φ36JS 2400S 2-22508安装图）D155-67型泵外形安装尺寸表泵型号级数外形安装尺寸（本身底座）泵重Kg 电动机L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD 4-φk型号 KwD 155-673 2655 765 400 906.5 182.5 479 371 559 -14.5 4457 600 508 350 420 350 315 50 45 4-φ30 φ28 950 Y315M 1-4 132 4 2633 950.5 459 29.5 406 508 315 45 φ28 1024 Y355SB-2 185 2869 984 560 610 355 60 φ30 JS 2355M 2-2 1905 2771 994.5 547 73.5 457 508 315 45 φ28 1145 Y315M 1B-2 2203007 1054 560 686 400 65 φ36 JS 2400S 1-2 220 3267 1094.5 557 760 790 500 80 φ32 JK133-2/6kv 2906 3556 945 580 987.5 635 559 27.5 560 610 355 φ28 1435Y355M-2 2803166 1009 630 686 400 65 φ36 JS 2400M 1-2 2807 3644 1031.5 723 71.5 5 560 610 355 φ28 1558 Y355M-2 315 3564 1093 860 790 500 80 φ32 JK134-2 350 8 3732 1125 760 985.5 811 25.5 560 610 355 φ28 1700 Y355M-2 355 3652 1048 860 790 500 φ32 JK134-2 350 9 3752 1091 899 69.5 860 790 500 φ32 1860 JK134-2 440 8安装图）D280-43/84型泵外形安装尺寸表泵型号级数外形安装尺寸（本身底座）泵重Kg 电动机LL 1L 2L 3L 4L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD n-φk型号Kw D 280-43/843 2567 625 310 898.5 157.5 429 503 388 75.55457 508 450 480 400315 50 30 4-φ30 φ28 787 Y315M 2-4160 4 3322 755 4401037.5 633 900 720630 355 908 Y355-34-4200 5 3452 885 570 763 1028 Y355-39-42506 3582 1015 700893 φ35 1149 Y355-43-4 2807 3905 1145 830 1090.5 1023 420 6 10007104001271 Y400-43-4 355 8 4035 1275 960 1153 1391 Y400-46-4 400 9 4165 1405 109012831512 Y400-50-4 4508安装图）D280-65/84型泵外形安装尺寸表泵型号级数外形安装尺寸（本身底座）泵重Kg电动机 LL 1L 2L 3L 4 L 5L 6L 7 L 8 C BB 1 B 2 B 3 H H 1 H 2h h 1 4-φD n-φk 型号KwD 280-65/843 3590 690 310 1243 190 536 475 625 80 6 900 790630 500 530 500 355 50 30 4-φ40 φ28 1006 Y355-4 280 4 3799 820 440 1263 605 1000 710400 1180 Y400-4 355 5 3929 950 570 126373510004001370 Y400-4 4506 4060 1080 700 1264 865 1000400 1552 Y400-54-4 5007 4360 1210 830 1248 995 1120 450 1734 Y450-50-4 6308 4490 1340 960 1125 7 112011204501916 Y450-50-4 710 9 4620 1470 1090 1255 1120 450 2098 Y 450-60-4 800 10 4975 1600 1220 144413851250900500φ42 2280 Y 500-50-4 9008安装图）D450-60/84型泵外形安装尺寸表泵型号级数 外形安装尺寸（本身底座）泵重㎏电动机 L L 1 L 2 L 3 L 4 L 5 L 6 L 7 L 8 C B B 1 B 2 B 3 H H 1 H 2 h h 1 n-φD4-φk 型号KwD 450-60/8433738770 388 1243 190 537574591 88 7 1000850 710500 560 550 40050 304-φ42φ351750Y400-43-43553489 870 940 560 110 φ42 JSQ147-4 36043891 920 541 727100071040030φ352000Y400-54-4500 3742970 940 560 110 φ42 JSQ1410-4 5 4214 1075 694 880112080045030φ352250 Y450-50-463039301020 1100 630 110φ42JSQ158-4380643671230 847 12631033112080045030φ352500Y450-50-463040831020 1100 630 110 φ42 JSQ158-4 680 74520 1380 1000 1186112080045030φ352750Y450-64-4800433611201100 630 110 φ42 JSQ1050-4 850 8 4898 1535 11531339125090050030φ42 3000Y500-50-49008安装图）。
