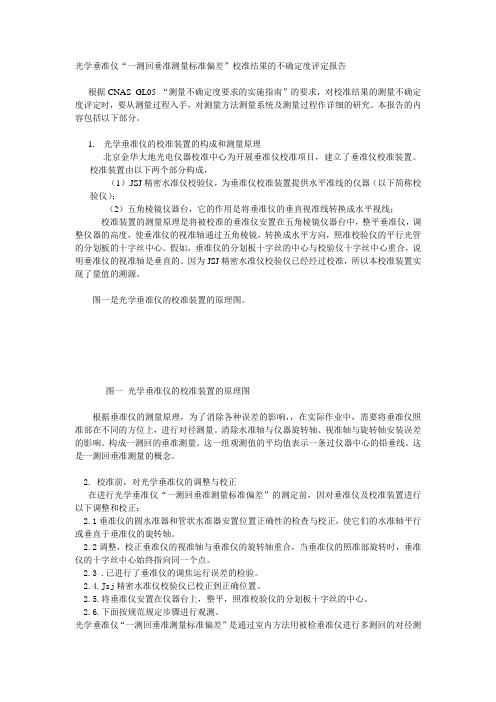

光学垂准仪“一测回垂准测量标准偏差”校准结果的不确定度评定报告根据CNAS_GL05 “测量不确定度要求的实施指南”的要求，对校准结果的测量不确定度评定时，要从测量过程入手，对测量方法测量系统及测量过程作详细的研究。
本报告的内容包括以下部分。
1.光学垂准仪的校准装置的构成和测量原理北京金华大地光电仪器校准中心为开展垂准仪校准项目，建立了垂准仪校准装置。
校准装置由以下两个部分构成，（1）.JSJ精密水准仪校验仪，为垂准仪校准装置提供水平准线的仪器（以下简称校验仪）；（2）五角棱镜仪器台，它的作用是将垂准仪的垂直视准线转换成水平视线；校准装置的测量原理是将被校准的垂准仪安置在五角棱镜仪器台中，整平垂准仪，调整仪器的高度，使垂准仪的视准轴通过五角棱镜，转换成水平方向，照准校验仪的平行光管的分划板的十字丝中心。
假如，垂准仪的分划板十字丝的中心与校验仪十字丝中心重合，说明垂准仪的视准轴是垂直的。
因为JSJ精密水准仪校验仪已经经过校准，所以本校准装置实现了量值的溯源。
图一是光学垂准仪的校准装置的原理图。
图一光学垂准仪的校准装置的原理图根据垂准仪的测量原理，为了消除各种误差的影响，，在实际作业中，需要将垂准仪照准部在不同的方位上，进行对径测量。
消除水准轴与仪器旋转轴、视准轴与旋转轴安装误差的影响。
构成一测回的垂准测量。
这一组观测值的平均值表示一条过仪器中心的铅垂线。
这是一测回垂准测量的概念。
2. 校准前，对光学垂准仪的调整与校正在进行光学垂准仪“一测回垂准测量标准偏差”的测定前，因对垂准仪及校准装置进行以下调整和校正：2.1垂准仪的圆水准器和管状水准器安置位置正确性的检查与校正，使它们的水准轴平行或垂直于垂准仪的旋转轴。
2.2调整，校正垂准仪的视准轴与垂准仪的旋转轴重合，当垂准仪的照准部旋转时，垂准仪的十字丝中心始终指向同一个点。
2.3 .已进行了垂准仪的调焦运行误差的检验。
2.4.Jsj精密水准仪校验仪已校正到正确位置。
临床实验室测量不确定度评估卫生部临床检验中心张传宝cbzhang@参考文献•CNAS-CL06:2006 化学分析中不确定度的评估指南•CNAS-GL05:2011 测量不确定度要求的实施指南•CNAS-TRL-001:2012 医学实验室-测量不确定度的评定与表达15189认可要求的改变•ISO 15189:2007 5.6.2 使用且可能时，实验室应确定检验结果的不确定度。
应考虑所有重要的不确定度分量。
…… •ISO 15189:2012“测量不确定度”的评定改为强制要求，要求实验室确定每一个定量检验程序的测量不确定度，规定测量不确定度的性能标准并定期评审测量不确定度的评估结果，解释测量结果时应考虑测量不确定度，应在实验室用户要求时为其提供测量不确定度的评估结果。
不确定度的应用例：成年男性ALT的参考区间为（9~50）U/L（WS/T4041-2012 临床常用生化检验项目参考区间第1部分1）；三位患者A、B、C的测得值如下所示，判断是否正常：A：40U/LB：45U/LC：48U/L术语测量不确定度measurement uncertainty•简称不确定度（uncertainty）•VIM:2008 根据所用到的信息，表征赋予被测量量值分散性的非负参数。
•GUM：表征合理地赋予被测量之值的分散性，与测量结果相联系的参数。
测量不确定度的A类评定Type A evaluation of measurement uncertainty•简称A 类评定（Type A evaluation）•对在规定测量条件下测得的量值用统计分析的方法进行的测量不确定度分量的评定。
•注：规定测量条件是指重复性测量条件、期间精度度测量条件或复现性测量条件。
测量不确定度的B类评定Type B evaluation of measurement uncertainty•简称B类评定（Type B evaluation）•用不同于测量不确定度A类评定的方法对测量不确定度分量进行的评定。
CNAS-CL07测量不确定度的要求Requirements for Measurement Uncertainty中国合格评定国家认可委员会目次前言 (2)1 适用范围 (3)2 引用文件 (3)3 术语和定义 (3)4 通用要求 (3)5 对校准实验室的要求 (4)6 对标准物质/标准样品生产者的要求 (5)7 对校准和测量能力（CMC）的要求 (5)8 对检测实验室的要求 (6)前言中国合格评定国家认可委员会（CNAS）充分考虑目前国际上与合格评定相关的各方对测量不确定度的关注，以及测量不确定度对测量、试验结果的可信性、可比性和可接受性的影响，特别是这种影响和关注可能会造成消费者、工业界、政府和市场对合格评定活动提出更高的要求。
因此，CNAS在认可体系的运行中给予测量不确定度评估以足够的重视，以满足客户、消费者和其他各有关方的期望和需求。
CNAS在测量不确定度评估和应用要求方面将始终遵循国际规范的相关要求，与国际相关组织的要求保持一致，并在国际规范和有关行业制定的相关导则框架内制订具体的测量不确定度要求。
本文件代替CNAS-CL07:2006《测量不确定度评估和报告通用要求》。
测量不确定度的要求1 适用范围本文件适用于检测实验室、校准实验室（含医学参考测量实验室）和标准物质/标准样品生产者（以下简称为实验室）。
2 引用文件下列文件中的条款通过引用而成为本文件的条款。
请注意使用引用文件的最新版本（包括任何修订）。
2.1 ISO/IEC 指南98-3《测量不确定度表示指南》（GUM）2.2 ISO/IEC 指南99《国际通用计量学基本术语》（VIM）2.3 ISO 指南34《标准物质/标准样品生产者能力的通用要求》2.4 ISO/IEC 17025《检测和校准实验室能力的通用要求》2.5 ISO 指南35《标准物质定值的一般原则和统计方法》2.6 ISO 80000-1《量和单位－第1部分：总则》2.7 ISO 15195《医学参考测量实验室的要求》2.8 ILAC-P14《ILAC对校准领域测量不确定度的政策》3 术语和定义本文件采用ISO/IEC Guide 99（VIM）中的有关术语及定义。

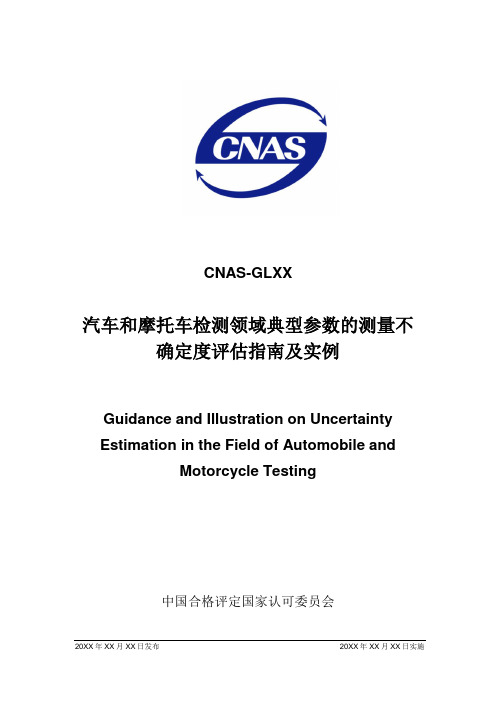

CNAS-GLXX汽车和摩托车检测领域典型参数的测量不确定度评估指南及实例Guidance and Illustration on UncertaintyEstimation in the Field of Automobile andMotorcycle Testing中国合格评定国家认可委员会目次1目的和适用范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 测量不确定度评估的基本程序 (6)5汽车和摩托车检测领域的测量不确定度评估实例 (14)附录A汽车加速行驶车外噪声限值测量的不确定度评估实例 (16)附录B商用车辆等速燃油消耗量检测的不确定度评估实例 (21)附录C轻型车常温排放污染物(Ⅰ)型试验的不确定度评估实例 (27)附录D前照灯配光性能的不确定度评估实例 (37)附录E摩托车加速行驶噪声的不确定度评估实例 (43)附录F摩托车燃油消耗量测量结果的不确定度评估实例 (49)附录G摩托车工况法NOx排放试验的不确定度评估实例 (54)汽车和摩托车检测领域典型参数的测量不确定度评估指南及实例1 目的和适用范围本指南文件建立了评估和表示不确定度的规则，应用于汽车、摩托车检测领域不确定度的评估。
附录通过对该领域典型检测项目不确定度评估的实例，提供了不确定度关键分量的识别及评估方法。
实验室应根据检验项目的实际情况，准确识别检测环节中不确定度分量，选择适用的评估方法。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括修改单）适用于本文件。
2.1 CNAS-CL07 测量不确定度的要求2.2 CNAS-GL05 测量不确定度要求的实施指南2.3 JJF 1001 中华人民共和国国家计量技术规范《通用计量术语及定义》2.4 JJF 1059 中华人民共和国国家计量技术规范《测量不确定度评定与表示》2.5 ISO/IEC GUIDE 98Uncertainty of measurement-Part 3: Guide to the expression of uncertainty in measurement (GUM: 1995)2.6 ISO/IEC GUIDE 99International vocabulary of metrology-Basic and general concepts and associated terms (VIM)3 术语和定义3.1 测量(measurement)通过实验获得并可合理赋予某量一个或多个量值的过程。
CNAS-GL05：2011测量不确定度要求的实施指南Guidance on the Application of the Requirementsfor Measurement Uncertainty(2011 年 02 月 15 日发布 2011 年 03 月 15 日实施)前 言本文件是对CNAS-CL07《测量不确定度的要求》的解释和说明，并不增加其他的要求。
本文件代替CNAS-GL05：2006《测量不确定度要求的实施指南》。
1 适用范围本指南适用于申请认可的检测实验室、校准实验室（含医学参考测量实验室）和标准物质/标准样品生产者建立测量不确定度评估程序，也可供认可评审员在评审过程中使用。
2 引用文件下列文件中的条款通过引用而成为本文件的条款。
请注意使用引用文件的最新版本（包括任何修订）。
2.1 ISO/IEC 指南 98-3《测量不确定度表示指南》 2.2 ISO/IEC 指南 99《国际通用计量学术语》2.3 ISO/IEC 17025《检测和校准实验室能力的通用要求》 2.4 JJF1059《测量不确定度评定和表示》3 检测和校准实验室不确定度评估的基本步骤3.1 识别不确定度来源3.1.1 对检测和校准结果测量不确定度来源的识别应从分析测量过程入手，即对测量方法、测量系统和测量程序作详细研究，为此应尽可能画出测量系统原理或测量方法的方框图和测量流程图。
3.1.2 检测和校准结果不确定度可能来自：对被测量的定义不完善；实现被测量的定义的方法不理想；取样的代表性不够，即被测量的样本不能代表所定义的被测量；对测量过程受环境影响的认识不周全，或对环境条件的测量与控制不完善；对模拟仪器的读数存在人为偏移；测量仪器的分辨力或鉴别力不够；赋予计量标准的值或标准物质的值不准；引用于数据计算的常量和其它参量不准；测量方法和测量程序的近似性和假定性；在表面上看来完全相同的条件下，被测量重复观测值的变化。
122020年11月第四期金属材料布氏硬度试验测量不确定度的评定华正1王立群1方德伟2（1.衢州元立金属制品有限公司衢州324000；2.浙江永上特材有限公司丽水323300）摘要：通过对55圆钢布氏硬度试验测量结果不确定度的来源分析和评定，提供了布氏硬度试验测量不确定度的评定过程、方法和结果表示。
关键词：布氏硬度；测量不确定度；评定0引言目前，我国许多检测实验室都依据ISO/IEC 17025（检测和校准实验室能力的通用要求》建立实验室管理体系并进行认可实验室工作，根据这个国际通用标准，不管是已认可还是准备认可的校准或检测实验室都必须具有并应用评定不确定度的程序。
标准中明确指出「'当不确定度与测量结果的有效性或应用有关，或在用户有要求时，或当不确定度影响到对规定限度的符合性时，检测报告中还需包括有关不确定度的信息”。
CNAS-CL07《测量不确定度的要求》标准中8.6条款规定：“对于某些广泛公认的检测方法，如果该方法规定了测量不确定度来源的极限值和计算结果的表示形式时，实验室只要按照该检测方法的要求操作，并出具测量结果报告，即被认为符合要求。
”本文针对55圆钢布氏硬度的检测结果，按照GB/T231.1《金属材料布氏硬度试验第1部分:试验方法》附录C中方法对55圆钢进行了布氏硬度测量结果不确定度的评定，并给出了测量不确定度报告。
1概述1.1测量方法及评定依据GB/T231.K金属材料布氏硬度试验第1部分:试验方法》；GB/T231.2《金属材料布氏硬度试验第2部分:硬度计的检验与校准》；GB/T231.3《金属材料布氏硬度试验第3部分:标准硬度块的标定》；CNAS-CL07：2011（测量不确定度的要求》；CNAS-GL05：2011（测量不确定度要求的实施指南》。
1.2环境条件试验在25兀±2兀及相对湿度w70%条件进行。
1.3测量设备经计量部门检定合格的布氏硬度计，型号为HB—3000o1.4被测对象满足GB/T231.K金属材料布氏硬度试验第1部分:试验方法》国家标准要求的55圆钢热轧状态硬度试样及合乎GB/T231.3《金属材料布氏硬度试验第3部分:标准硬度块的标定》标准要求的标准布氏硬度块。
