第8章 LTPA245热敏打印机驱动设计热敏打印机是利用发热元件产生热量，使紧贴在其表面的热敏纸迅速变色，从而在纸上形成相应点阵字符或图形的一种打印机。
相对于针式、笔式打印机，热敏打印机具有结构简单、体积小、重量轻、噪声小、功耗低、印字质量高、价格便宜、运行成本较低及使用可靠等一系列优点。
已越来越广泛地应用于医疗仪器、银行柜员机及POS终端等各种便携式计算机系统和智能化设备中，被认为是最合适的便携式硬拷贝输出设备。
本章以精工（SEIKO）SII生产的一款高速热敏打印机LTPA245为例，介绍一种通用热敏打印机的驱动设计。
8.1 热敏打印机的工作原理8.1.1 热敏打印机结构原理热敏式打印机的关键部件是打印头。
它包含很多微型发热元件，这些发热元件一般采用集成电路工艺和光刻技术，通过物理化学方法在陶瓷基片上加工制成。
为防止发热元件与热敏纸接触时产生的磨损，表面涂了一层类似玻璃的保护膜。
目前的工艺水平已将发热元件的密度做到8点/mm (分辨率达200dpi)、16点/mm，甚至更高。
在印字速度低于100cps时，热敏头寿命可达1亿字符，或记录纸滑行30km的可靠性。
热敏打印机所用的打印纸不是普通纸，而是经特殊处理过的感热记录纸。
这种记录纸是将两种混合成份材料涂复在纸上而成，基层纸上涂有一层几微米厚的白色感热生色层。
在这个感热生色层上涂有无色染料和特殊生色剂。
为使他们能有效地附在纸上，在它们周围的空隙里还填充有粘合剂。
感热生色层一经加热，生色剂立即熔化，并熔进无色染料中，引起化学反应显出颜色，这一过程仅需几个毫秒即可完成。
由于感热记录纸是受热后材料熔融引起化学反应而呈现颜色，如温度过高，新的合成物质被分解，颜色又会消失。
另外，这种物质在光的长时间作用下也会自动分解，所以感热记录纸不能长期保存。
虽然热敏打印机对打印纸有特殊要求，但是这种记录纸价格并不贵，无需像针打那样经常要更换色带。
因此，越来越多的智能化仪器仪表采用热敏打印机作为输出设备。
内蒙古科技大学智能仪表综合训练设计说明书题目：带有实时曲线的温湿度监测系统学生姓名：xx学号：xx专业：测控技术与仪器班级：xx指导教师：xx由于生产及生活的需要，经常需要对环境中的温湿度进行监测及显示。
液晶是现代电子产品中使用越来越多的一种显示器件，液晶不但用来显示各种文字,还可以动态的显示各种图案及画面。
本设计是一个基于单片机STC89C52的温湿度检测及显示装置。
该装置由温湿度检测模块、液晶显示模块、键盘输入模块及声光报警模块四部分组成，本设计检测模块采用技术成熟的DHT11作为测量温湿度的传感器；控制系统芯片采用功能强大、价位低廉的AT89C52单片机；显示系统采用大屏幕的QC12864B液晶显示屏。
整个电路采用模块化设计，由主程序、DHT11温湿度转换的驱动程序、显示子程序等模块组成。
DHT11温湿度传感器数字信号经单片机综合分析处理，实现温湿度显示以及曲线绘图各种功能。
由本设计课题做成的温湿度检测系统结构简单、价格便宜、量程宽，具有较高的可靠性、安全性及实用性。
关键字：温湿度；STC89C51单片机；12864；DHT11第一章绪论1.1 研究背景随着计算机技术的发展,基于微处理器的智能仪表已成为仪表的主体。
越来越多的智能仪表采用图形点阵液晶模块,液晶显示模块提供了丰富灵活的显示内容 ,更符合人性化的特点。
智能仪表的功能是否强大、用户操作性是否方便 ,都必须通过界面友好的外观和可操作性来体现。
可见,人机界面是智能仪表开发中的主要环节,在开发的工作量中占了很大的比例。
目前已有很多文献对液晶显示技术、图形用户界面设计作了研究。
1.2 液晶概述某些固体物质在一定条件下会呈现液态晶体状态,这种状态既不同于各向同性的液体,也不同于在三维空间分子完全规则排列的固体晶体,但又具有液体的流动性、连续性和分子排列的有序性。
这种处于液体和晶体之间过渡相态的物质称为液晶。
液晶分为热致液晶和溶致液晶。
前者是物质在某一温度范围内呈现液晶状态,后者是物质溶于水或有机溶剂而形成的。
智能仪器仪表课程设计一、课程目标知识目标：1. 理解智能仪器仪表的基本原理，掌握其功能、分类及在工程领域的应用。
2. 学会分析智能仪器仪表的电路结构，了解其主要部件的工作原理及相互关系。
3. 掌握智能仪器仪表使用及维护的基本方法，具备解决实际问题的能力。
技能目标：1. 能够运用所学知识，对智能仪器仪表进行简单的操作与调试。
2. 能够分析并解决智能仪器仪表使用过程中出现的常见故障。
3. 培养学生的动手实践能力，提高团队协作和沟通能力。
情感态度价值观目标：1. 培养学生对智能仪器仪表的兴趣，激发他们探索科学技术的热情。
2. 增强学生的责任感，使其认识到智能仪器仪表在工程领域的重要作用。
3. 培养学生严谨、务实的科学态度，提高他们的创新意识和创新能力。
本课程针对高年级学生，结合学科特点和教学要求，旨在使学生掌握智能仪器仪表的基本知识，提高实践操作能力，培养他们的创新精神和团队协作能力。
课程目标具体、可衡量，便于教师进行教学设计和评估。
通过本课程的学习，学生将能够更好地适应未来工程领域的发展需求。
二、教学内容1. 智能仪器仪表概述- 了解智能仪器仪表的发展历程、功能特点及分类。
- 掌握智能仪器仪表在工程领域的应用。
2. 智能仪器仪表的原理与结构- 学习传感器、执行器、微处理器等主要部件的工作原理。
- 分析典型智能仪器仪表的电路结构及其相互关系。
3. 智能仪器仪表的使用与维护- 掌握智能仪器仪表的安装、调试、操作方法。
- 学会智能仪器仪表的日常维护及故障排除。
4. 智能仪器仪表实践操作- 设计并实施简单的智能仪器仪表操作实验。
- 分析实验结果，解决实际问题。
5. 智能仪器仪表案例分析- 研究典型智能仪器仪表在实际工程中的应用案例。
- 分析案例中智能仪器仪表的作用和价值。
教学内容依据课程目标进行选择和组织，确保科学性和系统性。
教学大纲明确教学内容安排和进度，与教材章节相对应。
通过本章节的学习，学生将全面了解智能仪器仪表的相关知识，为实际应用打下坚实基础。

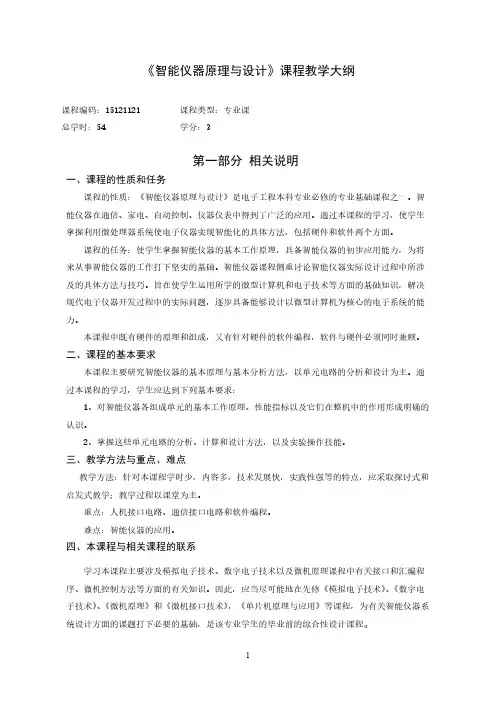

《智能仪器原理与设计》课程教学大纲课程编码：15121121 课程类型：专业课总学时：54 学分：3第一部分相关说明一、课程的性质和任务课程的性质：《智能仪器原理与设计》是电子工程本科专业必修的专业基础课程之一。
