单作用式气动衬氟球阀使用说明书

单作用式气动衬氟蝶阀使用说明书
产品介绍
单作用式气动衬氟蝶阀是一种常用的工业阀门，广泛应用于液体或气体的控制和调节。

该蝶阀采用衬氟材料制造，具有耐腐蚀、耐高温等特点，适用于各种恶劣工况。

使用前准备
在安装和使用单作用式气动衬氟蝶阀之前，请确保以下准备工作已完成：
1. 检查蝶阀外观是否完好无损，如有损坏请及时更换；
2. 检查蝶阀连接处是否有松动，如果有请进行紧固；
3. 确保气源压力适当，并检查气动装置是否正常工作；
4. 清洁管道系统，防止杂质对蝶阀的影响；
5. 根据需要进行阀门的定位装置安装。

使用方法
按照以下步骤正确使用单作用式气动衬氟蝶阀：
1. 打开气源，确保气源压力正常；
2. 按下气动装置上的开关，使其处于工作状态；
3. 转动手柄或操作杆，以实现蝶阀的开启或关闭；
4. 当需要调节流速时，可以适当旋转手柄或操作杆，使蝶阀处
于半开状态；
5. 当不需要使用蝶阀时，关闭气源和气动装置。

注意事项
在使用单作用式气动衬氟蝶阀时，请注意以下事项：
1. 不要超过蝶阀的额定工作压力范围，以免造成损坏或危险；
2. 定期检查蝶阀的密封性能，如有泄漏请及时处理；
3. 避免在高温或高压下开启蝶阀，以防发生意外；
4. 不要随意拆卸或更换蝶阀的零部件，以免影响正常工作；
5. 定期清洁蝶阀表面和内部，以保持良好的工作状态。

请根据实际情况和需要，详细阅读产品的技术规格和使用说明，以确保正确安装和使用单作用式气动衬氟蝶阀。

如有任何问题或疑问，请与售后服务部门联系。

气动阀门使用说明书1. 概述气动阀门是一种通过气动装置控制流体通断的装置。

本使用说明书旨在为用户提供有关气动阀门的安装、操作、维护和故障排除等方面的指导，以确保阀门的正常使用，并提高操作效率和安全性。

2. 安装2.1 准备工作在安装气动阀门之前，需要进行以下准备工作：- 根据现场需要，选择适当的阀门类型和规格。

- 检查阀门和附件的数量和质量，确保没有缺损。

- 确保阀门与管道系统的连接尺寸匹配。

2.2 安装步骤按照以下步骤正确安装气动阀门：- 将阀门放置在正确的位置，确保阀门杆与传动装置对齐。

- 使用螺栓或螺丝将阀门固定在设备或管道上，确保阀门处于稳定状态。

- 连接气动装置和气源，确保气动装置与阀门正确连接，并保证气源供应充足并稳定。

- 检查阀门的开关状态，测试阀门是否能够正常开启和关闭。

3. 操作3.1 手动操作气动阀门提供手动操作功能，以便在气源故障或维护期间进行阀门的开启和关闭。

手动操作步骤如下：- 手动操作装置位于气动装置上方，通过手动操作装置可以实现阀门的手动开启和关闭。

- 顺时针旋转手动操作装置，可将阀门关闭，阻断流体通路。

- 逆时针旋转手动操作装置，可将阀门打开，使流体能够通过阀门。

3.2 远程操作气动阀门还可通过远程自动控制系统进行操作。

具体操作方法请参考远程自动控制系统的操作说明。

4. 维护4.1 定期检查为确保气动阀门的正常运行，建议进行定期检查，包括以下内容：- 检查阀门、气动装置和管路连接是否松动或有渗漏现象。

- 检查阀门的密封性能，如发现泄漏现象，请及时更换密封件。

- 清洁阀门表面，确保阀门的外观清洁美观。

4.2 维护保养- 确保气动装置及时添加润滑剂，以保持气动装置的灵活性和稳定性。

- 定期清洁气动装置的防冻器和过滤器，以确保气源的清洁和稳定。

5. 故障排除本节提供一些常见故障的排除方法，以供参考：故障现象：阀门无法开启或关闭。

排除方法：检查气动装置是否正常供气，检查手动操作装置是否处于正确位置。

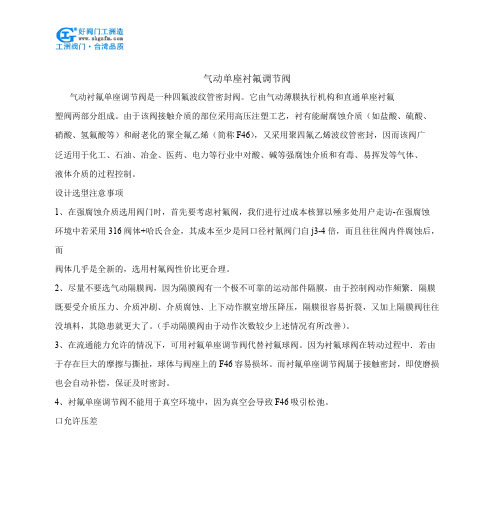

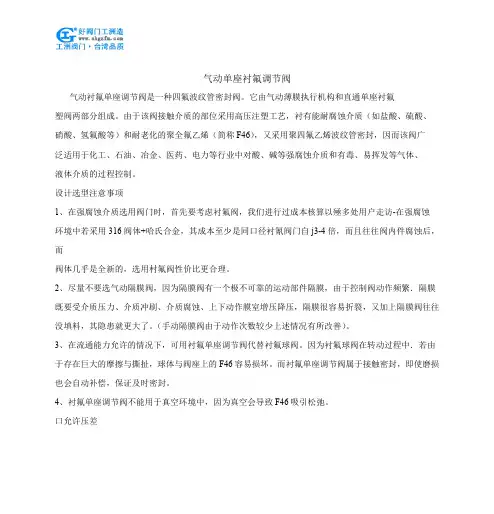

气动单座衬氟调节阀气动衬氟单座调节阀是一种四氟波纹管密封阀。

它由气动薄膜执行机构和直通单座衬氟塑阀两部分组成。

由于该阀接触介质的部位采用高压注塑工艺，衬有能耐腐蚀介质（如盐酸、硫酸、硝酸、氢氟酸等）和耐老化的聚全氟乙烯（简称F46），又采用聚四氟乙烯波纹管密封，因而该阀广泛适用于化工、石油、冶金、医药、电力等行业中对酸、碱等强腐蚀介质和有毒、易挥发等气体、液体介质的过程控制。

设计选型注意事项1、在强腐蚀介质选用阀门时，首先要考虑衬氟阀，我们进行过成本核算以殛多处用户走访-在强腐蚀环境中若采用316阀体+哈氏合金，其成本至少是同口径衬氰阀门自j3-4倍，而且往往阀内件腐蚀后，而阀体几乎是全新的，选用村氟阀性价比更合理。

2、尽量不要选气动隔膜阀，因为隔膜阀有一个极不可靠的运动部件隔膜，由于控制阀动作频繁．隔膜既要受介质压力、介质冲刷、介质腐蚀、上下动作膜室增压降压，隔膜很容易折裂，又加上隔膜阀往往没填料，其隐患就更大了。

（手动隔膜阀由于动作次数较少上述情况有所改善）。

3、在流通能力允许的情况下，可用衬氟单座调节阀代替衬氟球阀。

因为衬氟球阀在转动过程中．若由于存在巨大的摩擦与撕扯，球体与阀座上的F46容易损坏。

而衬氟单座调节阀属于接触密封，即使磨损也会自动补偿，保证及时密封。

4、衬氟单座调节阀不能用于真空环境中，因为真空会导致F46吸引松弛。

口允许压差口特点1、耐腐蚀：阀体内腔、阀座、阀杆均包衬2.5-3mm厚的F46，能而2、密封性能好：采用聚四氟乙烯材质的波纹管和填料双重密封，确保良好的密封性。

3、泄漏量小：由于阀芯、阀座是软密封，故泄漏量达GB/T4213-2008/中VI级标准，甚至无泄漏。

4、采用轻小型多弹簧执行机构，体积小。

重量轻，调节精度高。

口订货须知订货时请用户提供一下材料●调节阀名称、型号、用途。

●公称通径tmm）、公称压力(MPa)、工作温度及范围。

●阀前压力，阀后压力。

●介质名称及状态，介质流量。

气动阀使用说明书使用说明书一、产品概述气动阀是一种通过气源驱动的控制阀，广泛应用于工业自动化系统中。

本说明书旨在介绍气动阀的安装、使用、维护等相关内容，以确保用户能正确、安全地操作并获得最佳的使用效果。

二、产品特点1. 安全可靠：气动阀采用优质材料制造，具有耐高温、耐腐蚀、抗压性能，可在恶劣环境下长时间稳定运行。

2. 操作灵活：气动阀采用气源驱动，操作方便，响应迅速，能够精确控制介质的流量和压力。

3. 节能环保：气动阀的气源消耗少，能够高效利用能源，降低能耗浪费，符合环保要求。

4. 维护简便：气动阀结构简单，易于拆装和维修，降低了用户的维护成本和工作量。

三、安装与调试1. 安装要求：a. 在气动阀周围保持足够的空间，方便操作、维护和观察。

b. 气动阀安装在稳固的基础上，确保其固定牢固并能够承受介质的压力。

c. 气动阀与管道的连接要牢固，确保无泄漏。

d. 安装时注意气动阀的流向，确保介质能够正常通过。

2. 调试步骤：a. 连接气源管道，并确认气源是否正常供应。

b. 打开主控制阀，使得气源进入气动阀内。

c. 通过控制装置或操作杆控制气动阀的开关状态，观察气动阀的工作情况。

d. 如有异常情况，及时停止使用并检查可能原因。

四、使用注意事项1. 使用环境：请在干燥、通风良好的环境中使用气动阀，防止灰尘、湿气等杂质进入影响正常运行。

2. 温度要求：根据气动阀的型号和参数，选择适宜的使用温度范围。

切勿超温使用，以免影响密封性和寿命。

3. 压力限制：请根据气动阀的额定压力范围合理使用并注意防止超压现象，以免造成设备损坏或人员伤害。

4. 定期检查：定期检查气动阀的运行状态，如有异常情况及时处理，保持其正常工作。

5. 维护保养：定期清洁气动阀的内部，保持清洁无杂质，并加入适量的润滑剂以延长使用寿命。

五、故障排除与维护1. 故障排查：如遇到气动阀无法开启、无法关闭、泄漏等故障，首先检查气源压力是否正常，并检查气动阀内部是否有异物堵塞。

气动阀门的使用方法说明书使用方法说明书1. 引言气动阀门是一种常见的工业设备，广泛应用于流体控制系统中。

本使用方法说明书旨在向用户提供关于气动阀门的正确使用方法和操作指南，以确保阀门的正常运行和安全性。

2. 产品概述气动阀门是一种通过气压控制的自动化装置，能够在流体管道中实现流体的开启、关闭、调节和分配等功能。

它由阀体、阀盖、阀座、阀芯、活塞和气动执行器等组成。

3. 安全注意事项在使用气动阀门之前，请务必仔细阅读并遵守以下安全注意事项：3.1 确保阀门安装和维护时遵循相关安全规定和操作规程。

3.2 在操作过程中，避免过高的气压，以免对阀门和管道造成损坏或危险。

3.3 切勿将阀门用于超出其设计能力的工况，以免引发事故或损坏设备。

3.4 定期检查阀门和执行器的工作状态，如有异常及时维修或更换。

3.5 在操作阀门时，注意防止冲击、振动和异物进入阀门，以免影响其正常工作。

3.6 使用气动阀门时，请佩戴个人防护装备，确保人身安全。

4. 阀门安装与调试4.1 安装阀门前，请先确保工作区域干燥、清洁，避免灰尘和杂物进入阀门。

4.2 根据阀门的连接方式，正确选择管道和法兰，并确保连接紧固牢固。

4.3 安装完毕后，进行泄漏测试，检查管道和法兰连接处是否存在泄漏现象。

4.4 阀门调试前，请检查气源压力和电源电压是否符合阀门的工作要求。

4.5 在调试阀门时，使用适当的工具和设备，并按照阀门调节指示进行操作。

4.6 调试完成后，测试阀门的开启、关闭和调节功能，并确保阀门工作正常。

5. 阀门操作与维护5.1 操作阀门前，请确保气源处于正常状态，并确认气源压力符合阀门的工作要求。

5.2 气动阀门操作时，请遵循阀门的启闭顺序和操作规程，确保操作正确、平稳。

5.3 在长时间不使用阀门时，应及时关闭气源并进行定期维护保养，以延长阀门寿命。

5.4 阀门的定期维护包括清洁阀门表面、检查法兰连接处的紧固情况、润滑曲轴套等。

5.5 如发现阀门有异常现象，如泄漏、卡阻、无法闭合等，应及时停止使用，并寻求专业维修人员的帮助。

盖米阀门有限公司GEM UE VALVES CO., LTD气动控制阀安装、操作、维修手册版本：V 1.0VALVES, ACTUATORS AND CONTROL SYSTEMS盖米阀门有限公司安装、操作、维修手册1安装前注意事项1.1验收：请仔细核对收到之产品品名、规格是否正确。

1.2搬运:请注意运送设备工具是否牢固，并防止碰撞摔落地面，如有发生请仔细检查是否有异常现象。

1.3储存：1.3.1开箱后若必须储存时，请放置室内，并以塑胶布覆盖,避免高温潮湿灰尘及振动。

1.3.2绝对避免湿气及水分侵入电气接线部位（例E/P P/P定位器,微动开关, 电磁阀）。

1.3.3储存超过一年后才使用时，请重新确认各项动作功能是否正常。

2.安装时注意事项2.1 一般注意事项2.1.1装置方向：气缸控制阀与管路承垂直向上为原则。

2.1.2装置场所:必须安装在能够安全操作，且容易保养，检查及维修之场所。

2.1.3周围环境：温度-20C ~+70C,湿度90%RH以下。

2.1.4安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄漏情形产生。

2.2配管的安装2.2.1安装前,请先去除管路中之焊接碎片及氧化垢等杂物。

2.2.2安装时请注意本体上所示之流体方向必须与实际流向一致。

2.2.3对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有过大之配管应力产生在气缸控制阀上。

2.2.4将空压配管连接在气缸，定位器，电磁阀,三点组合时，必先清除空压配管內之污垢及其他异物。

2.2.5电气配线之接线标准请参照电工法规。

2.2.6原则上请勿在气缸以上部位实施管线保湿及保冷之工事。

2.2.7请依气缸控制阀之大小及重量，在配管上或对本体给予适当之支撑固 ^定。

3.安装后的检查3.1检查空压管是否有泄漏情形产生。

3.2管路加压后，请检查阀体及法兰之迫紧是否有泄漏情形产生。

VALVES, ACTUATORS AND CONTROL SYSTEMSGEMi Gebr . M tiler Apparatebau GmbH & Co. KG Fritz-M lter-Str. 6-8 D-74653 Ingelfingen-Criesbach -Telefon +49 (0) 7940/123-0Telefax +49 (0)7940/123-224e-mail: info@gemue.de -http://www .gemue.de3.3测试各项功能动作是否正常。

气动球阀安装使用指导说明一、气动球阀简介SS-8-5FF-RG-K-SP001三片式气动球阀，由电磁阀、执行机构和三片式球阀以及两个转换接头组装而成。

见图1。

图1，度。

OPERATOR.二、安装方法工艺管线连接气动球阀的连接端口为1/2＂FNPT，直接与管子的1/2＂MNPT连接。

电磁阀连接气源电磁阀为VERSA品牌的防爆电磁阀，作用方式是2位5通直动式弹簧复位。

其气路的示意图如下：图2电磁阀气路示意图图2中，端口EA/3,IN/1,EB/5,A/2和B/4是电磁阀的5个通孔（通孔A/2和B/4在现场并未看到），IN/1口为进气口，A/2和B/4口为工作口，连接执行机构的进气口，EA/3,EB/5分别为A/2和B/4的气体排放口，这就是2位5通中所谓的5通。

2位是指左右两个方块中所示的两种状态。

图2中，左侧所示的气路状态为IN/1端口连接气源，A/2口为执行机构供气，执行机构动作，B/4口的气体则由EB/5口排出，EA/3口处于截止状态，在这里我们把这种状态称为状态1。

右侧所示的气路状态为IN/1端口连接气源，B/4口向执行机构供气，执行机构做与状态1相反的动作，A/2口的气体由EA/3口排出，EB/5口处于截止状态，这里我们称之为状态2。

一般情况下，靠近弹簧的左侧状态（状态1）为线圈失电的状态，右侧（状态2）为线圈得电的状态。

图3组装好）。

3。

电气1．2．3．1/4周即图9自锁槽设计手动操作栓有个凹槽，凹槽平行于阀门管道时，代表阀门打开，相反，垂直于阀门管道时，代表阀门关闭，执行机构手动操作栓见图10图10执行机构操作手柄安装的凹槽关于燕山研究院现场的气动球阀图5燕山研究院现场球阀安装这是现场安装的气动球阀，见图5。

从图上可知，电磁阀选用的是8551系列电磁阀，具有防爆功能。

经查样本，电磁阀的基本信息如下：气路电磁阀为ASCO8551系列先导控制直装式电磁阀，本体为黑铝，经过表面阳极氧化处理。

气动球阀使用说明书一、概述气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工、食品饮料、水处理及空气处理等行业的流体控制或调节控制，与自动化气动仪表配套使用，从而实现自动化远距离集中控制或就地控制。

二、阀体组成及应用由气动执行机构（2）、回信器（1）、电磁阀（3）与球阀阀体（7）等部分组成，其连接靠支架和连接轴等附件。

1-回信器2-气动执行器3-电磁阀4-排气接口（左）5-进气接口（中）6-排气接口（右）7-球阀执行器类型及工作气压：0.4MP~0.7MP单作用（弹簧回复）或双作用气缸机构阀门工作方式：正向旋转1/4圈(90°）时，阀关断。

反向旋转1/4圈(90°)时，阀开启。

三、安装及维护注意事项1、安装注意事项1.1、装置方向：气缸控制阀与管路承垂直向上为原则。

1.2、装置场所：必须安装在能够安全操作，且容易保养,检查及维修之场所。

1.3、周围环境：温度-20℃~+80℃,湿度90%RH以下。

1.4、安装前请先确认额定压力和法兰规格,请勿超过使用范围,以避免泄漏情形产生。

1.5、安装前,请先去除管路中之焊接碎片及氧化垢等杂物。

1.6、安装时请注意本体上所示之流体方向必须与实际流向一致。

1.7、对准前后之配管中心,使法兰接口平行,将螺丝均匀锁紧,注意不可有过大之配管应力产生在气缸控制阀上。

1.8、请依气缸控制阀之大小及重量,在配管上或对本体给予适当之支撑固定。

2、维护注意事项2.1、日常检查：检查泄漏,异常噪音,振动等。

2.2、定期检查：应每年实施一次。

请检查空压管,阀体及法兰之迫紧是否有泄漏情形产生。

2.3、分解检查：应每二年实施一次。

请分解阀体及气缸并将PTFE SEAT，GLANDPACKING,GASKET,O-RING等密合零件更换新品。

2.4、检查时若发现有流体外泄情形产生,未确认安全性之前,请勿以手接触或靠近气缸控制阀。

四、故障分析与排除※重要提醒：在进行任何维修之前请先详阅以上指引內容。

放料阀>>衬氟放料球阀>>衬氟放料球阀产品详细信息放料阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

管道的最终控制是阀门。

球阀使用说明书一、产品简介球阀是一种常用于管道系统中的控制元件，它通过球体的旋转来实现对流体的控制。

球阀具有结构简单、使用方便、密封性好、经济实用等特点，广泛应用于石化、冶金、电力、制药等行业。

二、产品特点1. 结构简单：球阀由阀体、球体、阀杆等组成，结构简单紧凑，便于安装和维护。

2. 使用方便：球阀采用旋转操作，开关方便，只需旋动阀杆即可实现快速开启或关闭。

3. 密封性好：球阀采用球体与阀座的配合，密封性好，可保证在高压力下的流体控制。

4. 耐腐蚀性强：球阀材质多样，可根据流体特性选择不同的材质，从而具备较好的耐腐蚀性。

5. 经济实用：球阀的制造工艺简单，成本较低，价格相对较为实惠。

三、使用注意事项1. 安装前检查：在安装球阀之前，应仔细检查阀体、球体、阀杆等部件是否完整，确保无缺损。

检查密封件是否松动或损坏，防止漏气或漏液。

2. 安装位置选择：球阀的安装位置应选择在易于操作的位置，方便开关和维护。

同时，应考虑阀门开启时的流量路径，避免产生任何不必要的压力损失。

3. 密封性检查：球阀关闭后，应通过观察阀杆位置判断是否密封良好。

如果阀杆位置完全收缩，说明密封良好；如果阀杆位置突出，可能存在泄漏问题，需要及时处理。

4. 使用压力：球阀的使用压力范围应符合产品规格要求，过高或过低的压力都可能影响球阀的正常运行。

5. 注意阀门开关：操作球阀时，应缓慢开启或关闭，避免剧烈振动，同时关注阀门的流量变化，确保流体控制的稳定性。

6. 温度范围注意：球阀的材质和密封性能应与流体的温度范围相匹配，避免因温度过高或过低导致球阀损坏或无法工作。

7. 定期维护检修：为保证球阀长期稳定运行，应定期进行维护检修，清除阀体内的杂质，检查密封性能，并涂抹适量的润滑油。

四、故障处理1. 泄漏现象：如果球阀出现泄漏，首先应检查阀体和球体之间的密封性，确认是否需要更换密封件。

如仍然无法解决泄漏问题，应及时联系生产厂家或专业维修人员。
