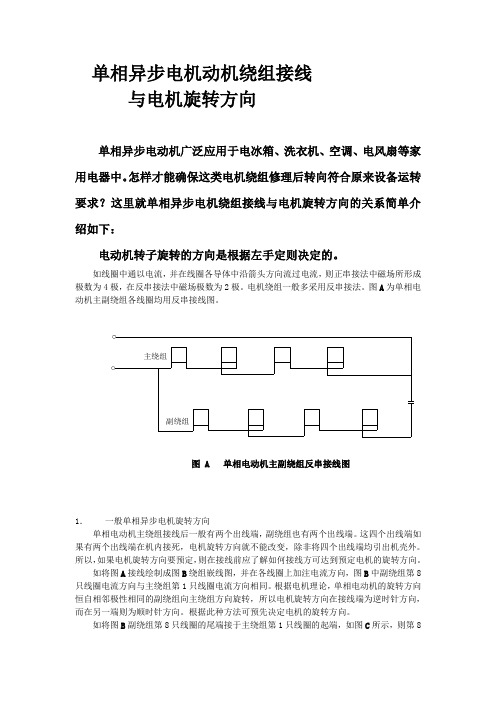

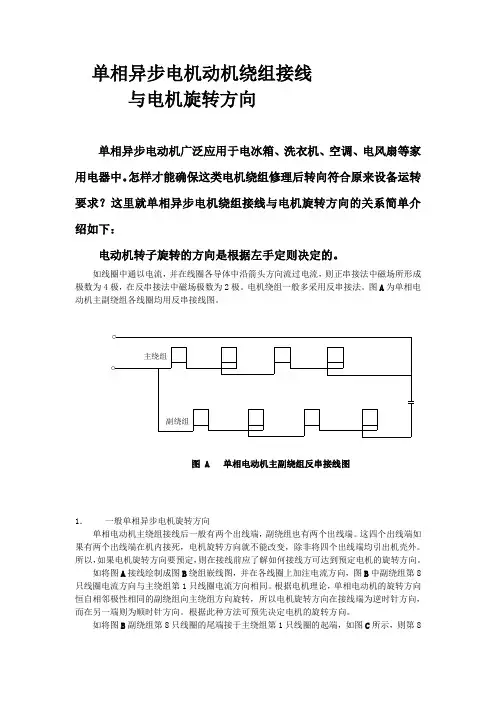

单相异步电机动机绕组接线与电机旋转方向单相异步电动机广泛应用于电冰箱、洗衣机、空调、电风扇等家用电器中。
怎样才能确保这类电机绕组修理后转向符合原来设备运转要求？这里就单相异步电机绕组接线与电机旋转方向的关系简单介绍如下：电动机转子旋转的方向是根据左手定则决定的。
如线圈中通以电流，并在线圈各导体中沿箭头方向流过电流，则正串接法中磁场所形成极数为4极，在反串接法中磁场极数为2极。
电机绕组一般多采用反串接法。
图A为单相电动机主副绕组各线圈均用反串接线图。
主绕组副绕组图 A 单相电动机主副绕组反串接线图1．一般单相异步电机旋转方向单相电动机主绕组接线后一般有两个出线端，副绕组也有两个出线端。
这四个出线端如果有两个出线端在机内接死，电机旋转方向就不能改变，除非将四个出线端均引出机壳外。
所以，如果电机旋转方向要预定，则在接线前应了解如何接线方可达到预定电机的旋转方向。
如将图A接线绘制成图B绕组嵌线图，并在各线圈上加注电流方向，图B中副绕组第8只线圈电流方向与主绕组第1只线圈电流方向相同。
根据电机理论，单相电动机的旋转方向恒自相邻极性相同的副绕组向主绕组方向旋转，所以电机旋转方向在接线端为逆时针方向，而在另一端则为顺时针方向。
根据此种方法可预先决定电机的旋转方向。
如将图B副绕组第8只线圈的尾端接于主绕组第1只线圈的起端，如图C所示，则第8只线圈中的电流方向改变，其极性与主绕组第7只线圈相同，根据电机理论确定电机旋转方向将为顺时针方向。
故单相电动机旋转方向改变，只需将故绕组与主绕组相接的两根端线互调即可达到。
2、绕组接线正误的测试电机的主绕组或副绕组各线圈接线完毕后，接线是否有误，可用图1－97所示的方法测试。
将绕组的两个线端接以8～10V直流电，将指南针置于各线圈端部上面，如指南针在各线圈所指示极性交替成为南极与北极，则表示接线正确。
如某一线圈极性不对，则表示此线圈接线错误。
3、罩极电机旋转方向罩极显极式电机磁极上有一个副绕组。

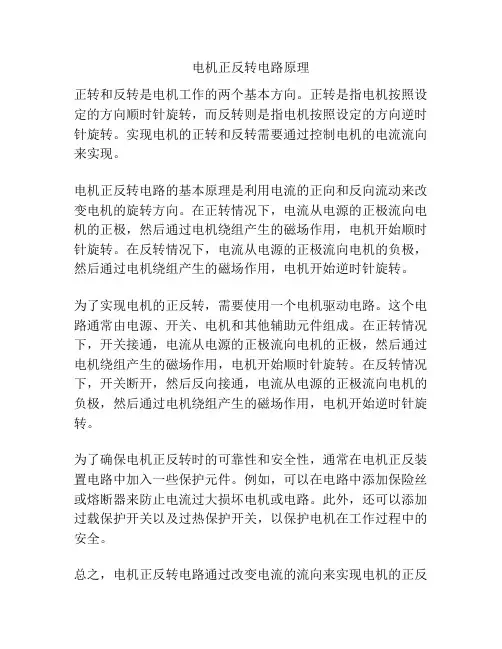

电机正反转电路原理
正转和反转是电机工作的两个基本方向。
正转是指电机按照设定的方向顺时针旋转，而反转则是指电机按照设定的方向逆时针旋转。
实现电机的正转和反转需要通过控制电机的电流流向来实现。
电机正反转电路的基本原理是利用电流的正向和反向流动来改变电机的旋转方向。
在正转情况下，电流从电源的正极流向电机的正极，然后通过电机绕组产生的磁场作用，电机开始顺时针旋转。
在反转情况下，电流从电源的正极流向电机的负极，然后通过电机绕组产生的磁场作用，电机开始逆时针旋转。
为了实现电机的正反转，需要使用一个电机驱动电路。
这个电路通常由电源、开关、电机和其他辅助元件组成。
在正转情况下，开关接通，电流从电源的正极流向电机的正极，然后通过电机绕组产生的磁场作用，电机开始顺时针旋转。
在反转情况下，开关断开，然后反向接通，电流从电源的正极流向电机的负极，然后通过电机绕组产生的磁场作用，电机开始逆时针旋转。
为了确保电机正反转时的可靠性和安全性，通常在电机正反装置电路中加入一些保护元件。
例如，可以在电路中添加保险丝或熔断器来防止电流过大损坏电机或电路。
此外，还可以添加过载保护开关以及过热保护开关，以保护电机在工作过程中的安全。
总之，电机正反转电路通过改变电流的流向来实现电机的正反
转，为了保证电机正反转的可靠性和安全性，需要在电路中添加一些保护元件。
电机旋转方向的定义
问题:
文献
涉及产品
电机的旋转方向是如何定义的？
解答:
按照 DIN EN 60034-8 的规定，电机的旋转方向定义如下： 旋转方向是指从电机驱动侧观察的方向 驱动侧是指电机带有输出轴伸的一侧 对于带有双轴伸的电机，驱动侧为： a) 具有较大轴径的一侧 b) 如果两端轴径相同，是指与风扇相反方向的一侧
标注为顺时针方向的电机从驱动侧看轴为顺时针旋转（观察方向为从驱动侧向非驱动册 看）
标注为逆时针方向的电机从驱动侧看轴为逆时针旋转（观察方向为从驱动侧向非驱动册 看）
注意: 由于电机和负载机械的旋转方向是以各自的轴伸作为参考的，所以通常需要选择与负载 机械相反的方向作为电机的旋转方向。
也就是说，逆时针方向的负载机械需要选择顺时针方向的电机来驱动，顺时针方向的负 载机械需要选择逆时针方向的电机来驱动。
。
如果电源端A/B/C三相分别接入电机出厂设定的A/B/C三相，电机启动后，可能是顺时针转，也可能是逆时针转。
电机的正转可以是顺时针，也可以是逆时针，国家标准没有硬性规定。
从电动机的轴向看，顺时针旋转的就是顺时针，逆时针旋转的就是逆时针。
如果是双轴的，以主轴为准（输出轴或大轴）；双轴一样的，以负载要求判断，即主要负载在哪个方向，则从那个方向看。
单相异步电动机的旋转方向与其主、辅绕组的相互位置有关。
也即与主、辅绕组出线端的相互连接有关。
但某些电动机，其主、辅绕组在电动机内部已接在一起，这时要在外部改变电动机旋转方向已不可能（有双向旋转出线端的除外）。
因此，在空载试验时如发现这类电动机的旋转方向不对时，应将电动机内部的绕组接线予以改接，使之符合正确的转向。
