计算机图形学——多边形的扫描转换(基本光栅图形算法)⼀、多边形扫描转换在光栅图形中,区域是由【相连的】像素组成的集合,这些像素具有【相同的】属性值或者它们位于某边界线的内部1、光栅图形的⼀个基本问题是把多边形的顶点表⽰转换为点阵表⽰。
这种转换成为多边形的扫描转换。
2、多边形的扫描转换与区域填充问题是怎样在离散的像素集上表⽰⼀个连续的⼆维图形。
3、多边形有两种重要的表⽰⽅法:(1)顶点表⽰:⽤多边形的定点序列来表⽰多边形优点:直观、⼏何意义强、占内存少、易于进⾏⼏何变换缺点:没有明确指出那些象素在多边形内,故不能直接⽤于上⾊(2)点阵表⽰:是⽤位于多边形内的象素集合来刻画多边形缺点:丢失了许多⼏何信息(eg:边界、顶点等)但是【点阵表⽰是光栅显⽰系统显⽰时所需的表现形式。
】多边形的扫描转换就是把多边形的顶点表⽰转换为点阵表⽰,即从多边形的给定边界出发,求出位于其内部的各个像素,并将帧缓冲器内的各个对应元素设置相应的灰度或颜⾊。
实际上就是多边形内的区域的着⾊过程。
4、多边形分类⼆、X扫描线算法X扫描线算法填充多边形的基本思想是按扫描线顺序,计算扫描线与多边形的相交区间,再⽤要求的颜⾊显⽰这些区间的象素,即完成填充⼯作。
区间的端点可以通过计算扫描线与多边形边界线的交点获得。
如扫描线y=3与多边形的边界相交于4点(2,3)、(4,3)、(7,3)、(9,3)这四个点定义了扫描线从x=2到x=4,从x=7到x=9两个落在多边形内的区间,该区间内像素应取填充⾊。
算法的核⼼是按x递增顺序排列交点的x坐标序列。
由此可得到扫描线算法步骤如下:算法步骤:1.确定多边形所占有的最⼤扫描线数,得到多边形定点的最⼩最⼤值(y min和y max);2.从y min到ymax每次⽤⼀条扫描线进⾏填充;3.对⼀条扫描线填充的过程分为四个步骤:a)求交点;b)把所有交点按递增顺序排序;c)交点配对(第⼀个和第⼆个,第三个和第四个);d)区间填⾊。

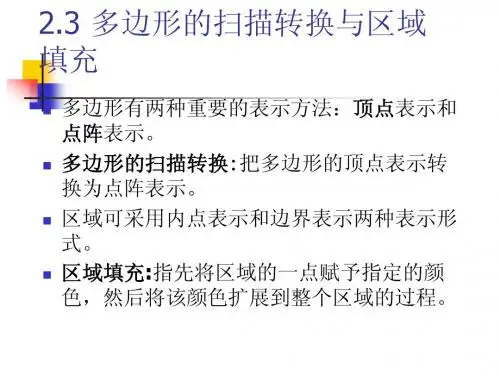

多边形的扫描转换与区域填充在计算机图形学中,多边形有两种重要的表示方法:顶点表示和点阵表示。
顶点表示是用多边形的顶点序列来表示多边形。
这种表示直观、几何意义强、占内存少,易于进行几何变换,但由于它没有明确指出哪些象素在多边形内,故不能直接用于面着色;点阵表示是用位于多边形内的象素集合来刻画多边形。
这种表示丢失了许多几何信息,但便于帧缓冲器表示图形,是面着色所需要的图形表示形式。
光栅图形的一个基本问题是把多边形的顶点表示转换为点阵表示,这种转换称为多边形的扫描转换。
区域填充则是指先将在点阵表示的多边形区域内的一点(称为种子点)赋予指定的颜色和灰度,然后将这种颜色和灰度扩展到整个区域内的过程。
多边形的扫描转换多边形扫描转换算法对多边形的形状没有限制,但多边形的边界必须时封闭的,且不自交。
我们可以将多边形分为三种:凸多边形、凹多边形、含内环的多边形。
所谓凸多边形是指任意两顶点间的连线均在多边形内;凹多边形是指任意两顶点间的连线有不在多边形内的部分;而含内环的多边形则是指多边形内再套有多边形,多边形内的多边形也叫内环,内环之间不能相交。
多边形的扫描转换与区域填充扫描线算法:扫描线算法是按扫描线顺序,计算扫描线与多边形的相交区间,再用要求的颜色显示这些区间的象素,完成转换工作。
区间的端点可以通过计算扫描线与多边形边界线的交点获得。
对于一条扫描线,多边形的扫描转换过程可以分为四个步骤:(1)求交:计算扫描线与多边形各边的交点;(2)排序:把所有交点按x值递增顺序排序;(3)配对:第一个与第二个,第三个与第四个等等;每对交点代表扫描线与多边形的一个相交区间,(4)着色:把相交区间内的象素置成多边形颜色,把相交区间外的象素置成背景色。
图2.3.2 一个多边形与若干扫描线为了提高效率,在处理一条扫描线时,仅对与它相交的多边形的边进行求交运算。
我们把与当前扫描线相交的边称为活性边,并把它们按与扫描线交点x坐标递增的顺序存放在一个链表中,称此链表为活性边表(AET)。
