多边形填充

CAD多边形填充技巧CAD软件是一种广泛应用于设计、建筑和制造领域的技术工具。

在CAD软件中，多边形填充是一个常用的功能，可以帮助用户在绘制、编辑和修改图形时实现填充效果。

在下面的文章中，我将介绍一些关于CAD多边形填充的技巧，希望对你的CAD设计工作有所帮助。

1.选择多边形：首先，你需要选择需要填充的多边形。

在CAD软件的界面中，找到选择工具，然后点击多边形的边界线。

多边形的边界线将被高亮显示，表示已被选中。

2.设置填充属性：接下来，你需要设置填充属性。

在CAD软件的工具栏或属性面板中，找到填充属性设置选项。

你可以选择不同的填充样式、颜色和透明度，以适应你的设计需求。

3.命令填充：完成填充属性的设置后，你需要执行填充命令。

在CAD软件中，找到填充命令工具，然后点击选定的多边形。

CAD软件将根据你的填充属性设置，在多边形内部填充相应的颜色或图案。

4.编辑填充：有时候，你可能需要对填充效果进行编辑和修改。

在CAD软件中，你可以使用编辑工具来调整填充的位置、大小和形状。

你可以拖动填充区域的边界来改变其形状，也可以修改填充属性来调整颜色和样式。

5.删除填充：如果你想要删除填充效果，也可以在CAD软件中执行删除填充的命令。

找到删除填充的工具，然后点击选定的填充区域。

填充将被删除，恢复为原始的多边形边界。

6.使用快捷键：为了提高CAD多边形填充的效率，你可以使用一些快捷键。

在CAD软件中，可以自定义一些快捷键，例如设置"F"键为填充命令。

这样，你只需要按下快捷键就可以快速执行填充命令，提高工作效率。

7.复制填充：如果你需要在多个相似的多边形之间进行填充，可以使用复制填充的功能。

在CAD软件中，找到复制命令工具，然后选择需要复制的填充区域。

然后，选择复制的目标位置，并执行复制命令。

CAD软件将复制选定的填充效果到目标位置。

8.保存填充模式：有时候，你可能需要保存常用的填充样式或属性设置。

扫描线多边形填充算法扫描线多边形填充算法（Scanline Polygon Fill Algorithm）是一种计算机图形学中广泛使用的算法，用于将一个封闭的多边形形状涂色填充。

它通过扫描线的方式，从上到下将多边形内的像素按照预设的填充颜色来进行填充。

本文将详细介绍扫描线多边形填充算法的原理、流程和实现细节。

1.算法原理：扫描线多边形填充算法基于扫描线的思想，在水平方向上扫描每一行像素，并检测多边形边界与扫描线的交点。

通过将扫描线从上到下扫过整个多边形，对于每一行像素，找出与多边形边界交点的水平线段，然后根据填充颜色将像素点进行填充。

2.算法流程：-找出多边形的最小和最大Y坐标，确定扫描线的范围。

-从最小Y坐标开始，到最大Y坐标结束，逐行进行扫描。

-对于每一行，找出与多边形边界交点的水平线段。

-根据填充颜色，为每个水平线段上的像素点进行填充。

3.算法实现：-首先，需要根据给定的多边形描述边界的顶点坐标，计算出每条边的斜率、最小和最大Y值以及每条边的X坐标交点。

-然后，对于每一扫描线，找出与多边形边界交点的水平线段，即找出交点的X坐标范围。

-最后，根据填充颜色，将该范围内的像素点进行填充。

4.算法优化：- 针对复杂多边形，可以使用活性边表（AET，Active Edge Table）来管理边界信息，加快查找交点的速度。

-可以使用桶排序来排序边界事件点，提高扫描速度。

-根据多边形边的特征，对算法进行优化，减少不必要的计算和内存消耗。

5.算法应用：-扫描线多边形填充算法广泛应用于计算机图形学中的图形渲染、图像处理等领域。

-在游戏开发、CAD绘图、虚拟现实等应用中，扫描线多边形填充算法被用于快速绘制和渲染复杂多边形。

总结：扫描线多边形填充算法是一种经典的计算机图形学算法，通过扫描线的方式对多边形进行填充。

它可以高效地处理各种形状的多边形，包括凸多边形和凹多边形。

算法虽然简单，但在实际应用中具有广泛的用途。

多边形的平行线填充算法是一种在多边形内部填充平行线的技术。

以下是该算法的基本步骤：
1. 定义一个多边形，可以是一个由一系列点组成的凸多边形，也可以是一个有多个凹边的多边形。

2. 确定填充线的方向和间距。

填充线的方向可以由用户指定，也可以根据多边形的特征自动确定。

填充线的间距则可以根据填充效果的要求进行设置。

3. 计算多边形各点到填充线的距离，将距离小于等于填充线间距的点标记为填充点。

4. 根据填充点的分布情况，将填充点连接成线段，形成填充线。

5. 将填充线与多边形的边界进行交点计算，得到一系列交点。

6. 根据交点的位置关系，将交点连接成线段，形成最终的填充效果。

需要注意的是，对于有多个凹边的多边形，需要进行更复杂的交点计算和线段连接操作，以保证填充效果正确无误。

此外，为了提高填充效率，可以使用一些优化技巧，如排除法、排序算法等。

c语言多边形区域填充算法C语言多边形区域填充算法一、介绍多边形区域填充算法是计算机图形学中的一项重要技术，用于将给定的多边形区域进行填充，使其呈现出丰富的颜色或纹理，增强图形的效果和表现力。

本文将介绍一种常用的C语言多边形区域填充算法——扫描线填充算法。

二、扫描线填充算法原理扫描线填充算法是一种基于扫描线的填充方法，其基本思想是将多边形区域按照水平扫描线的顺序，从上到下逐行扫描，通过判断扫描线与多边形边界的交点个数来确定是否进入多边形区域。

具体步骤如下：1. 首先，确定多边形的边界，将其存储为一个边表。

边表中的每个边都包含起点和终点的坐标。

2. 创建一个活性边表（AET），用于存储当前扫描线与多边形边界的交点。

初始时，AET为空。

3. 从上到下逐行扫描多边形区域，对每一条扫描线，从边表中找出与该扫描线相交的边，并将其加入AET中。

4. 对于AET中的每一对交点，按照从左到右的顺序两两配对，形成水平线段，将其填充为指定的颜色或纹理。

5. 在扫描线的下一行，更新AET中的交点的坐标，然后重复步骤4，直到扫描到多边形区域的底部。

三、代码实现下面是一个简单的C语言实现扫描线填充算法的示例代码：```#include <stdio.h>#include <stdlib.h>#include <stdbool.h>typedef struct {int x;int y;} Point;typedef struct {int yMax;float x;float dx;int next;} Edge;void fillPolygon(int n, Point* points, int color) {// 获取多边形的边界int yMin = points[0].y;int yMax = points[0].y;for (int i = 1; i < n; i++) {if (points[i].y < yMin) {yMin = points[i].y;}if (points[i].y > yMax) {yMax = points[i].y;}}// 创建边表Edge* edges = (Edge*)malloc(sizeof(Edge) * n);int k = n - 1;for (int i = 0; i < n; i++) {if (points[i].y < points[k].y) {edges[i].yMax = points[k].y;edges[i].x = points[i].x;edges[i].dx = (float)(points[k].x - points[i].x) / (points[k].y - points[i].y);edges[i].next = k;} else {edges[i].yMax = points[i].y;edges[i].x = points[k].x;edges[i].dx = (float)(points[i].x - points[k].x) / (points[i].y - points[k].y);edges[i].next = i;}k = i;}// 扫描线填充for (int y = yMin; y < yMax; y++) {int xMin = INT_MAX;int xMax = INT_MIN;for (int i = 0; i < n; i++) {if (y >= edges[i].yMax) {continue;}edges[i].x += edges[i].dx;if (edges[i].x < xMin) {xMin = edges[i].x;}if (edges[i].x > xMax) {xMax = edges[i].x;}int j = edges[i].next;while (j != i) {edges[j].x += edges[j].dx; if (edges[j].x < xMin) {xMin = edges[j].x;}if (edges[j].x > xMax) {xMax = edges[j].x;}j = edges[j].next;}}for (int x = xMin; x < xMax; x++) { drawPixel(x, y, color);}}free(edges);}int main() {// 定义多边形的顶点坐标Point points[] = {{100, 100},{200, 200},{300, 150},{250, 100}};// 填充多边形区域为红色fillPolygon(4, points, RED);return 0;}```四、总结通过扫描线填充算法，我们可以实现对多边形区域的填充，从而提升图形的表现效果。

多边形扫描线填充算法技巧扫描线填充算法是计算机图形学中常用的一种填充算法，用于对多边形进行填充。

其基本原理是通过扫描线与多边形边界的交点来确定需要填充的像素点。

本文将介绍多边形扫描线填充算法的基本思想以及一些常用的优化技巧。

一、基本思想多边形扫描线填充算法的基本思想是将多边形分解成一系列水平线段，然后对每条水平线段进行扫描，找出与多边形边界相交的点，并进行填充。

具体步骤如下：1. 确定多边形的边界：对于给定的多边形，首先需要确定其边界。

可以使用边界表（edge table）来存储多边形的边界信息，包括每条边的起点和终点坐标以及斜率等。

2. 初始化扫描线：从多边形边界中找出最小的y坐标和最大的y坐标，作为扫描线的起点和终点。

3. 扫描线算法：对于每条扫描线，通过遍历边界表，找出与扫描线相交的边界线段。

根据相交点的x坐标，确定需要填充的像素点范围。

4. 填充像素点：根据上一步确定的像素点范围，将扫描线上的像素点进行填充。

二、技巧和优化1. 边界表的构建：为了提高算法的效率，可以对边界表进行排序，按照扫描线的y坐标来排序。

这样可以减少对边界表的遍历次数，提高算法的执行速度。

2. 边界交点的计算：在扫描线算法中，需要计算扫描线与多边形边界的交点。

可以使用活性边表（active edge table）来存储当前与扫描线相交的边界线段，并根据交点的x坐标进行排序。

这样可以减少计算交点的次数，提高算法的效率。

3. 填充像素点的优化：在填充像素点时，可以使用扫描线种子填充算法来进行优化。

该算法通过选择合适的填充起点，在填充过程中自动推进扫描线，减少不必要的计算和填充操作，提高填充的速度。

4. 填充规则的处理：在实际应用中，可能会遇到一些特殊情况，如多边形内部有孔洞或交叉等。

针对这些情况，可以通过修改填充规则来处理。

常用的填充规则有奇偶填充规则和非零填充规则，可以根据实际情况选择合适的填充规则。

5. 像素点颜色的处理：在多边形填充过程中，可以通过设置填充的颜色或纹理来实现不同的效果。

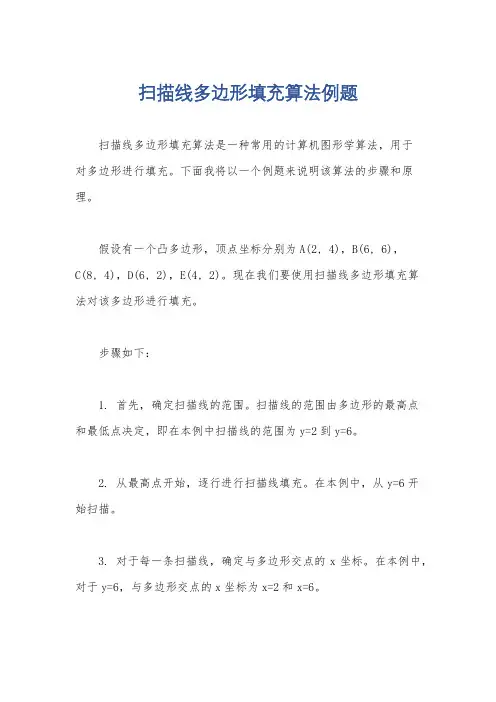

扫描线多边形填充算法例题扫描线多边形填充算法是一种常用的计算机图形学算法，用于对多边形进行填充。

下面我将以一个例题来说明该算法的步骤和原理。

假设有一个凸多边形，顶点坐标分别为A(2, 4)，B(6, 6)，C(8, 4)，D(6, 2)，E(4, 2)。

现在我们要使用扫描线多边形填充算法对该多边形进行填充。

步骤如下：1. 首先，确定扫描线的范围。

扫描线的范围由多边形的最高点和最低点决定，即在本例中扫描线的范围为y=2到y=6。

2. 从最高点开始，逐行进行扫描线填充。

在本例中，从y=6开始扫描。

3. 对于每一条扫描线，确定与多边形交点的x坐标。

在本例中，对于y=6，与多边形交点的x坐标为x=2和x=6。

4. 将交点按照升序排列，得到交点序列。

在本例中，交点序列为(2, 6)，(6, 6)。

5. 根据交点序列，对每一对交点进行填充。

在本例中，对于(2,6)和(6, 6)，在扫描线y=6上的像素点进行填充。

6. 继续向下扫描，重复步骤3至步骤5，直到扫描到最低点y=2。

通过以上步骤，我们可以完成对该凸多边形的填充。

需要注意的是，如果多边形是凹多边形，那么在步骤3中，可能会出现多个交点。

此时，需要根据扫描线与多边形的交点个数的奇偶性来确定填充的规则。

扫描线多边形填充算法的原理是通过扫描线与多边形的交点来确定填充的区域。

该算法的优点是简单易懂，适用于凸多边形和简单的凹多边形。

然而，对于复杂的凹多边形，该算法可能会遇到一些困难。

希望以上回答能够满足你的要求。

如果还有其他问题，请随时提出。

多边形填充算法
多边形填充算法是一种计算机图形学中的算法，用于将一个封闭的多边形区域（如矩形、三角形、梯形等）填充成指定的颜色。

在计算机图形学中，多边形是由一系列线段（边）连接成的封闭区域。

填充算法的目的是在多边形的内部填充指定的颜色。

这种算法通常用于计算机辅助设计、计算机游戏开发、计算机动画、计算机视觉等领域。

填充算法有多种实现方法，包括扫描线填充、种子填充、边界填充、区域分割等。

其中，扫描线填充是最常见的一种算法，它的基本思想是从多边形的最上面一行开始，逐行向下扫描，同时记录扫描线和多边形之间的交点。

当扫描线与多边形的边相交时，根据交点的奇偶性来判断该点是否在多边形内部。

如果是奇数个交点，则该点在多边形内部，需要进行填充；如果是偶数个交点，则该点在多边形外部，不需要填充。

种子填充是另一种常见的填充算法，它的基本思想是从多边形内部的一个点（种子）开始，向外扩散填充。

在扩散过程中，同时记录已经填充过的像素点，避免重复填充。

这种算法的优点是填充速度较快，但容易出现填充区域不封闭、填充效果不理想等问题。

边界填充和区域分割是另外两种填充算法，它们的实现方式比较复杂，但可以处
理比较复杂的填充情况，例如多个子多边形共同填充、奇异多边形填充等。

总的来说，多边形填充算法在计算机图形学中具有重要的应用价值和研究意义，不同的填充算法各有优缺点，需要根据具体的需求和应用场景来选择合适的算法。

多边形填充算法本在计算机图形学中，使用多边形填充算法可以实现各种图形的绘制，例如：圆形、椭圆形、字母等。

对于任意形状的多边形来说，其内部像素点的坐标是无法直接计算得到的，因此需要通过一定的算法来实现。

常见的多边形填充算法有扫描线填充算法和边界填充算法。

接下来我们来详细了解这两种算法。

扫描线填充算法是通过扫描多边形上的每一条水平线，找到与多边形相交的线段，并进行填充操作。

具体步骤如下：1.找到多边形的最高点和最低点，作为扫描线的起点和终点。

2.将扫描线从起点依次向下移动，直到到达终点。

3.在每一条扫描线上，找到与多边形相交的线段。

4.根据线段的起点和终点，计算交点的x坐标，并从起点到终点对应的像素点进行填充。

5.重复步骤4，直到所有的扫描线都处理完毕。

扫描线填充算法的优点是简单易懂，适用于一般情况。

但是对于复杂的多边形来说，会存在边界交叉的情况，需要特殊处理。

边界填充算法是通过检测多边形的边界点，并进行填充操作。

具体步骤如下：1.找到多边形的最左边、最右边、最上边和最下边的点，作为边界点。

2.从最上边的点开始，依次向下遍历每一行像素点。

3.在每一行中，寻找与多边形边界相交的点，并进行填充操作。

4.重复步骤3，直到到达最下边的点。

边界填充算法的优点是对具有复杂交叉边界的多边形也能进行正确的填充操作。

但是对于非凸多边形来说，边界填充算法可能会有空隙出现。

除了以上两种常见的多边形填充算法，还有其他一些算法也可以实现多边形的填充操作，例如：扫描转换填充算法、边界边框填充算法等。

在实际应用中，多边形填充算法通常结合图形处理库或者计算机图形学软件来实现。

这些软件提供了丰富的函数和方法，可以直接调用进行多边形的填充操作。

综上所述，多边形填充算法是计算机图形学中的一个重要算法。

通过扫描线填充算法或者边界填充算法，可以实现对任意形状多边形的填充操作。

随着计算机图形学的发展，多边形填充算法也不断进化和优化，以满足不同应用场景的需求。

学生实验报告
实验课名称：计算机图形学
实验项目名称：多边形填充算法
专业名称：计算机科学与技术
班级：
学号：
学生姓名：
教师姓名：
2016年4月30 日
六．运行结果与分析：
图1：扫描线种子填充算法
图2：种子填充算法
七．实验中遇到的问题、解决方法及体会：
多边形的填充对我来说很困难，因为一开始我不知道要输入什么数据，后来我决定要输入五个点来形成一个五边形，但是输入的顺序是一个大问题。

后来我采取顺序输入的方法，但是程序运行时常常崩溃，结果不尽人意。

最后，我在同班同学的帮助之下，找到了自己的问题，完成了填充。
