卫生间等电位焊接做法

卫生间等电位施工方案1. 简介等电位施工是指在卫生间等公共场所地面进行施工时，为了保障人身安全，需采取措施，使地面各部分电位相等，以防止电击事故的发生。

本文将介绍卫生间等电位施工的方案和步骤。

2. 施工工具和材料在进行卫生间等电位施工时，需要准备以下工具和材料：•蓝色导体线•电焊机•接地电极•接地导线•钳子•小锤子•绝缘胶带•绝缘手套•安全帽•防护眼镜•等3. 施工步骤3.1 确定地面区域首先，需要确定卫生间地面的具体区域，包括洗手间，厕所和淋浴区等。

这些区域通常需要进行等电位施工，以确保人们在使用卫生间时不会受到电击的危险。

3.2 清理地面在进行施工之前，需要对地面进行清理，移除杂物和垃圾，确保地面平整干净，并清除过于湿润的区域。

3.3 安装接地电极和导线接下来，需要根据具体情况，在地面上预留适当位置安装接地电极。

接地电极应与卫生间的主接地系统连接，以形成一个相对稳定的电位。

在安装接地电极时，需要使用钳子和小锤子将电极固定在地面上，并使用蓝色导体线将接地电极和卫生间的主接地系统之间连接起来。

3.4 进行接地测试在接地电极和导线安装完毕后，需要进行接地测试，以确保卫生间的电位相等。

使用适当的测试仪器，测量不同区域的电位差异，如果发现电位差异较大，需要进一步调整接地电极的位置和导线的连接方式。

3.5 安全保护措施在进行卫生间等电位施工时，需要注意安全保护措施。

施工人员应穿戴绝缘手套、安全帽和防护眼镜，以减少对施工人员的伤害风险。

此外，在施工现场需要设置明显的警示标识，提醒人们注意施工区域，并采取必要的封控措施，避免其他人员误入施工区域。

3.6 完成施工报告在卫生间等电位施工完成后，应及时编写施工报告，详细记录施工过程中的各项操作和测试结果。

施工报告需要包括施工时间、施工人员、施工工具和材料，以及接地测试结果等信息。

4. 注意事项在进行卫生间等电位施工时，需要注意以下事项：•确保施工现场通风良好，以防止因焊接产生的有害气体积聚，对施工人员造成伤害。

生间等电位的做法
所谓局部等电位，就是保证了单在卫生间这个局部范围内，各个可能同时触及的金属体间不存在电位差。

没有了电位差，何需泄流？所以，在做局部等电位的时候，应将该场所内所有金属物通过等电位联结线连接到LEB排上，不需要再与MEB箱作专门连接。

这是《工业与民用配电安装手册》中关于卫生间局部等电位连接的做法图示。

卫生间局部等电位连接应该与总等电位连接起来，真有泄流不好也应该是施工的事。

卫生间等电位是仅限于卫生间内部的，若有泄漏，有漏电保护，如果是正规产品，应该能快
速动作，不会造成人身伤亡。

等电位是电压关系,不是电流关系,是电位关系不是电荷关系!
以下是我理解的不知对否：卫生间等电位连接目的是让处在其中的人所接触到的正常情况下不带电的设备在等电位，所以等电位端子板一方面把卫生间里所有的金属导体联结，另一方面和卫生间内带电设备的配电箱的pe线相连接，使连接此pe线的卫生间设备外壳也和其余金属导体等电位。

还有就是端子板要和建筑物内的钢筋网相连接，可以保证卫生间的人接触
的地面与手接触的设备等等电位。

但是如果这样，端子板和卫生间内设备内的pe线相连接不知可以吗？还有就是说如果有几个卫生间的话要各个卫生见得端子板都连接起来，这个是为什么？
卫生间插座的PE线是不是要从LEB引出？而不是MEB引出那？可是我们做的时候PE线却都是从户内配电箱引出，间接等于从MEB引出啊。

卫生间等电位浴室内必须做局部等电位联结已经成为业界共识，但是如何才能正确有效地进行卫生间局部等电位联结，却始难于统一意见。

建设部于1997年出版了标准图集《等电位联结安装》（97SD567）并于2002年进行了修编《等电位联结安装》02D501-2，但是图集只是给出了浴室局部等电位联结（精装修）示例，对于粗装修工程并未指出具体的施工方法，同时相应配套产品、检测仪器的缺乏也造成实际施工中存在不少问题和认识上的误区，现就此做简单探讨。

1 卫生间局部等电位联结的必要性卫生间内的用电器具可能产生危险电位，也可能从别处引入危险的电位。

洗浴时人体皮肤潮湿阻抗下降，此时人体能承受的安全电压为12V，若超过该电压，人的心脏即发生心室纤维性颤动，血液循环尤其是中枢神经的血液供应不能维持，人将在极短时间内因全身缺氧致死，因此浴室内是一个高度危险的区域。

但只要不形成电位差便无电流通过，比如站在单根高压线上的小鸟不受电击等例子都证明只要物体处于一个局部电位相等的区域中无论该区域的电压多高都是安全的。

根据这一原理对浴室通过等电位联结线将所有可导电的器具连接到LEB端子箱使其处于同一电位，便可防止出现危险的接触电压。

2 卫生间存在危险电位的原因2.1通过金属管道，金属物传递卫生间内安装的金属给水立管，铸铁排水管，煤气管，太阳能热水金属给水管，金属浴缸，金属洗脸盆等这些电的良导体会引入别处危险电位。

比如伸出屋面的管道传递雷电，上下楼层的危险电位通过金属给水立管传递到本层卫生间。

2.2通过电线导体传递。

（1）当卫生间用电设备发生短路、绝缘老化、用电线路发生中性点偏移、分户箱内的漏电保护器失灵、PE 线断开时都可能使设备外壳、与设备连接的管道带电而导致浴室出现危险电位，此时人体触及带电体时会受到电击。

（2）卫生间内若安装有电话、有线电视、网络、呼叫按钮等弱电线路其低电压在人体洗浴时也能引起电击并且可能存在危险电位（如雷电波）通过这些线路侵入卫生间。

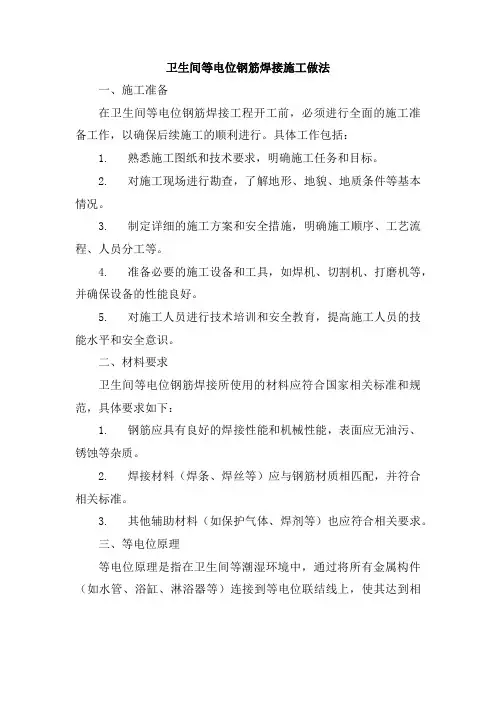

卫生间等电位钢筋焊接施工做法一、施工准备在卫生间等电位钢筋焊接工程开工前，必须进行全面的施工准备工作，以确保后续施工的顺利进行。

具体工作包括：1.熟悉施工图纸和技术要求，明确施工任务和目标。

2.对施工现场进行勘查，了解地形、地貌、地质条件等基本情况。

3.制定详细的施工方案和安全措施，明确施工顺序、工艺流程、人员分工等。

4.准备必要的施工设备和工具，如焊机、切割机、打磨机等，并确保设备的性能良好。

5.对施工人员进行技术培训和安全教育，提高施工人员的技能水平和安全意识。

二、材料要求卫生间等电位钢筋焊接所使用的材料应符合国家相关标准和规范，具体要求如下：1.钢筋应具有良好的焊接性能和机械性能，表面应无油污、锈蚀等杂质。

2.焊接材料（焊条、焊丝等）应与钢筋材质相匹配，并符合相关标准。

3.其他辅助材料（如保护气体、焊剂等）也应符合相关要求。

三、等电位原理等电位原理是指在卫生间等潮湿环境中，通过将所有金属构件（如水管、浴缸、淋浴器等）连接到等电位联结线上，使其达到相同的电位，从而避免电位差引起的电击危险。

卫生间等电位钢筋焊接工程就是实现等电位联结的重要手段之一。

四、钢筋处理在进行卫生间等电位钢筋焊接前，需要对钢筋进行必要的处理，包括：1.钢筋的切割和弯曲应符合设计要求，切口应平整、光滑，弯曲半径应符合规范要求。

2.钢筋的表面应清除油污、锈蚀等杂质，保持干燥、清洁。

3.钢筋的对接处应进行打磨处理，确保焊接质量。

五、焊接工艺卫生间等电位钢筋焊接的焊接工艺应符合国家相关标准和规范，具体要求如下：1.焊接前应对焊机进行调试和检查，确保焊接电流、电压等参数设置正确。

2.采用合适的焊接方法和焊接材料，确保焊缝质量。

3.焊接过程中应保持稳定的焊接速度和焊接角度，避免出现焊接缺陷。

4.焊接完成后应对焊缝进行清理和检查，确保焊缝外观质量符合要求。

六、质量检测卫生间等电位钢筋焊接工程完成后，应进行全面的质量检测，包括：1.外观检测：检查焊缝的外观质量，如焊缝是否均匀、连续，有无裂纹、夹渣等缺陷。

卫生间等电位接标准做法
卫生间等电位接标准是指在卫生间的电气设备安装中，为了确
保人身安全和设备正常运行，需要按照相关标准和规范进行接地。

以下是关于卫生间等电位接地的一些标准做法：
1. 符合国家标准，在中国，卫生间等电位接地需要符合国家标
准《建筑电气设计规范》GB 50057和《电气装置的综合配套与安装》GB 50054的相关规定。

这些标准规定了卫生间内电气设备的接地要
求和方法。

2. 使用合格材料，在进行卫生间等电位接地时，需要使用符合
国家标准的合格导电材料，比如导电铜材料，确保接地材料的质量
和导电性能符合要求。

3. 确保接地良好，卫生间内的电气设备需要进行有效的接地，
确保接地电阻符合标准要求。

通常可以采用埋地导线或者接地排等
方式进行接地，以确保设备在故障时能够及时地导出电流，保障人
身安全。

4. 防止腐蚀和损坏，卫生间等电位接地的材料和设备需要具有
耐腐蚀和耐损坏的特性，因为卫生间内的潮湿环境和化学物质可能对接地设备造成损坏，影响接地效果。

5. 定期检测和维护，为了确保卫生间等电位接地的有效性，需要定期对接地设备进行检测和维护，确保接地系统的正常运行和安全性能。

总的来说，卫生间等电位接标准做法需要遵循国家标准规范，使用合格材料，确保良好的接地效果，并进行定期的检测和维护，以确保设备的安全可靠运行。

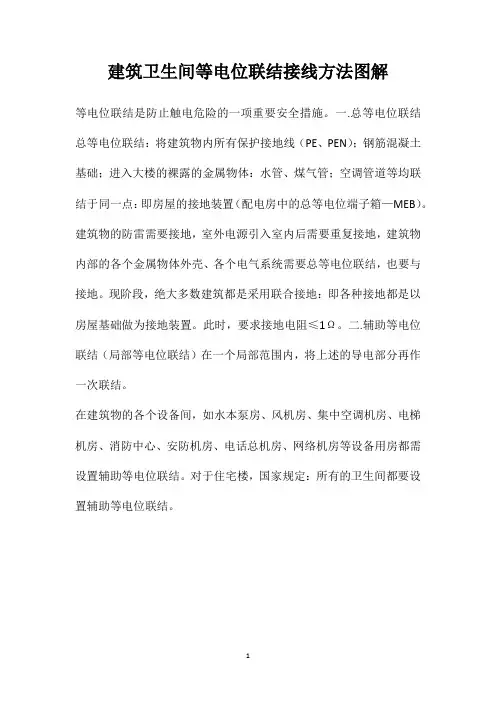

建筑卫生间等电位联结接线方法图解
等电位联结是防止触电危险的一项重要安全措施。

一.总等电位联结总等电位联结：将建筑物内所有保护接地线（PE、PEN）；钢筋混凝土基础；进入大楼的裸露的金属物体：水管、煤气管；空调管道等均联结于同一点：即房屋的接地装置（配电房中的总等电位端子箱—MEB）。

建筑物的防雷需要接地，室外电源引入室内后需要重复接地，建筑物内部的各个金属物体外壳、各个电气系统需要总等电位联结，也要与接地。

现阶段，绝大多数建筑都是采用联合接地：即各种接地都是以房屋基础做为接地装置。

此时，要求接地电阻≤1Ω。

二.辅助等电位联结（局部等电位联结）在一个局部范围内，将上述的导电部分再作一次联结。

在建筑物的各个设备间，如水本泵房、风机房、集中空调机房、电梯机房、消防中心、安防机房、电话总机房、网络机房等设备用房都需设置辅助等电位联结。

对于住宅楼，国家规定：所有的卫生间都要设置辅助等电位联结。

1。

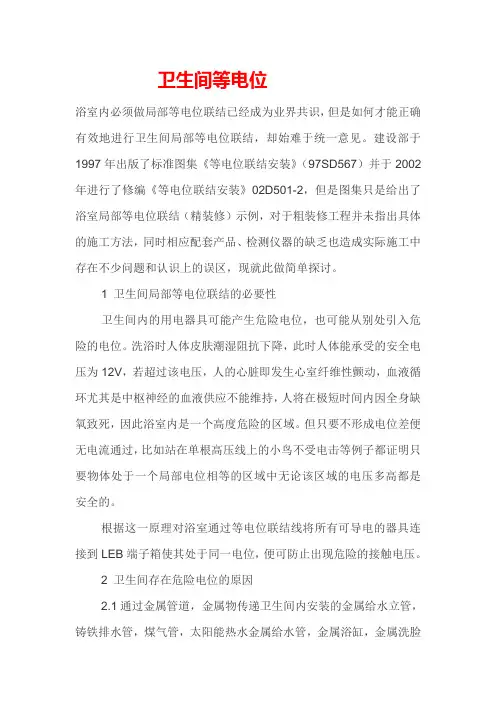

卫生间等电位浴室内必须做局部等电位联结已经成为业界共识，但是如何才能正确有效地进行卫生间局部等电位联结，却始难于统一意见。

建设部于1997年出版了标准图集《等电位联结安装》（97SD567）并于2002年进行了修编《等电位联结安装》02D501-2，但是图集只是给出了浴室局部等电位联结（精装修）示例，对于粗装修工程并未指出具体的施工方法，同时相应配套产品、检测仪器的缺乏也造成实际施工中存在不少问题和认识上的误区，现就此做简单探讨。

1 卫生间局部等电位联结的必要性卫生间内的用电器具可能产生危险电位，也可能从别处引入危险的电位。

洗浴时人体皮肤潮湿阻抗下降，此时人体能承受的安全电压为12V，若超过该电压，人的心脏即发生心室纤维性颤动，血液循环尤其是中枢神经的血液供应不能维持，人将在极短时间内因全身缺氧致死，因此浴室内是一个高度危险的区域。

但只要不形成电位差便无电流通过，比如站在单根高压线上的小鸟不受电击等例子都证明只要物体处于一个局部电位相等的区域中无论该区域的电压多高都是安全的。

根据这一原理对浴室通过等电位联结线将所有可导电的器具连接到LEB端子箱使其处于同一电位，便可防止出现危险的接触电压。

2 卫生间存在危险电位的原因2.1通过金属管道，金属物传递卫生间内安装的金属给水立管，铸铁排水管，煤气管，太阳能热水金属给水管，金属浴缸，金属洗脸盆等这些电的良导体会引入别处危险电位。

比如伸出屋面的管道传递雷电，上下楼层的危险电位通过金属给水立管传递到本层卫生间。

2.2通过电线导体传递。

（1）当卫生间用电设备发生短路、绝缘老化、用电线路发生中性点偏移、分户箱内的漏电保护器失灵、PE线断开时都可能使设备外壳、与设备连接的管道带电而导致浴室出现危险电位，此时人体触及带电体时会受到电击。

（2）卫生间内若安装有电话、有线电视、网络、呼叫按钮等弱电线路其低电压在人体洗浴时也能引起电击并且可能存在危险电位（如雷电波）通过这些线路侵入卫生间。

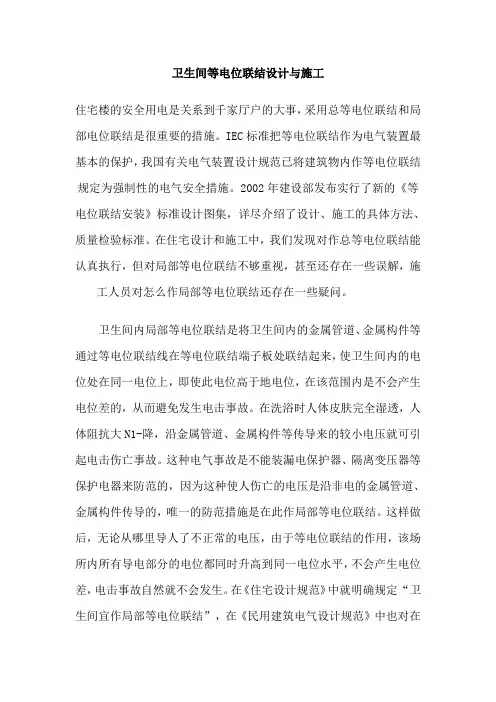

卫生间等电位联结设计与施工住宅楼的安全用电是关系到千家厅户的大事，采用总等电位联结和局部电位联结是很重要的措施。

IEC标准把等电位联结作为电气装置最基本的保护，我国有关电气装置设计规范已将建筑物内作等电位联结规定为强制性的电气安全措施。

2002年建设部发布实行了新的《等电位联结安装》标准设计图集，详尽介绍了设计、施工的具体方法、质量检验标准。

在住宅设计和施工中，我们发现对作总等电位联结能认真执行，但对局部等电位联结不够重视，甚至还存在一些误解，施工人员对怎么作局部等电位联结还存在一些疑问。

卫生间内局部等电位联结是将卫生间内的金属管道、金属构件等通过等电位联结线在等电位联结端子板处联结起来，使卫生间内的电位处在同一电位上，即使此电位高于地电位，在该范围内是不会产生电位差的，从而避免发生电击事故。

在洗浴时人体皮肤完全湿透，人体阻抗大N1-降，沿金属管道、金属构件等传导来的较小电压就可引起电击伤亡事故。

这种电气事故是不能装漏电保护器、隔离变压器等保护电器来防范的，因为这种使人伤亡的电压是沿非电的金属管道、金属构件传导的，唯一的防范措施是在此作局部等电位联结。

这样做后，无论从哪里导人了不正常的电压，由于等电位联结的作用，该场所内所有导电部分的电位都同时升高到同一电位水平，不会产生电位差，电击事故自然就不会发生。

在《住宅设计规范》中就明确规定“卫生间宜作局部等电位联结”，在《民用建筑电气设计规范》中也对在装有澡盆和淋浴盆的场所，作出了“除采取总等电位联结外，尚应进行辅助等电他联结”的规定，但我们应充分认识到这些场所的电气危险性和实施局部等电位联结的重要性。

在实际工程中，我们还听到一种说法，即作了局部等电位联结会将外界的高电位引人室内，造成触电事故，不如将此电位由接地线引入接地装置来得安全；即使在卫生间内作局部等电位联结，也要将其和该建筑内总等电位接地母排相连通，将此电位最终引入地。

这是在没有理解等电位理论的情况下产生的一种错误认识。

卫生间等电位以及均压环技术交底一;卫生间等电位,1;利用卫生间底板筋外两圈8相等筋,加工成拐角双面焊接5公分形成一个闭合体,再从就近柱筋焊接一个点,与闭合体联成一个整体,再从联合体在局部等电位盒处焊出一25*4镀锌扁
铁.
2;再用16PVC管从局部等电位
盒处，敷到暖气片的位置。

在此处键入公式。

二；在负一层各种管道进户处分别用不小
引到防水套管附近。

用-40*4镀锌扁铁PVC线盒暗敷。

三；分别在一，三，六层的板面位置，沿楼外圈利用梁内的外圈钢筋用不小于钢筋沿楼四周焊成一个闭合体，分别与楼内的避雷引下线焊成一体。

焊接时搭接倍数不小于8公分，并双面焊接。

以防侧雷。

交底人；接底人；
2014年5月11日。

卫生间等电位焊接规范卫生间等电位焊接规范为了保证卫生间等电位焊接的焊接质量和安全性，以下是一些卫生间等电位焊接的规范和要求。

1. 焊接技术要求（1）焊工必须持有焊接相关的资格证书，并具备相关的焊接技能。

（2）焊接时必须佩戴防护设备，如焊帽、焊镜、防护眼镜等。

（3）焊接前要对焊接设备和焊接材料进行检查，确保设备和材料的质量良好。

（4）焊接前要对焊接部位进行清理，确保无油、无水、无杂质等。

2. 材料要求（1）焊接材料必须符合相关的标准和规范要求。

（2）焊接材料的表面必须平整、光滑，无明显的缺陷。

（3）焊接材料的密度要均匀，无气泡、孔洞等缺陷。

3. 焊接方法（1）卫生间等电位焊接采用手工焊接方法。

（2）焊接电流和电压要调整到适当的范围，确保焊接过程中的稳定性。

（3）焊接时间要适中，避免热量过大或过小导致焊接质量不稳定。

4. 焊接质量检验（1）焊接后的焊缝必须符合相关的标准和规范要求。

（2）焊接质量检验可以采用目视检查、渗透检测等方法。

（3）焊缝的质量要达到一定的标准，如无明显的裂缝、变形、翘曲等缺陷。

5. 焊接安全要求（1）焊接过程中必须保持通风良好，避免有害气体对焊工的健康产生影响。

（2）焊接时必须注意防火安全，禁止在易燃、易爆物品旁边焊接。

（3）焊接时禁止穿拖鞋、长袖衣物等不安全的服装。

总结：卫生间等电位焊接规范主要包括焊接技术要求、材料要求、焊接方法、焊接质量检验和焊接安全要求等方面的要求。

遵守这些规范可以保证卫生间等电位焊接的焊接质量和安全性，避免发生各种焊接事故和质量问题。

浅析住宅建筑卫生间等电位联结做法发表时间：2020-09-14T03:02:24.679Z 来源：《中国电业》（发电）》2020年第11期作者：薛银柱[导读] 随着人们生活水平的提高，人们对居住环境越来越重视，建筑市场涌现了一批批的精装住宅建筑。

北京城建六建设集团有限公司北京密云摘要：住宅建筑等电位是防止触电的重要手段，本文从功能和观感角度，针对住宅建筑卫生间等电位的做法，做了较详细分析、总结。

关键词：卫生间、等电位联结引言随着人们生活水平的提高，人们对居住环境越来越重视，建筑市场涌现了一批批的精装住宅建筑。

卫生间作为日常生活的重要场所，其用电安全性、美观性成为人们关注的重点。

通过等电位联结，建立可靠的等电位联结网是防触电的重要安全保证措施。

一、总等电位与局部等电位的作用总等电位联结（MEB）针对的是整个建筑物，它是将建筑物的钢筋混凝土的钢筋、金属框架等自然构件与强弱电系统的保护接地、金属管道、防雷装置组成一个共用接地系统，并在建筑物的每一电源进线处设置总等电位箱，如变电所、配电室等。

总等电位联的作用是降低建筑物内不同金属构件的电位差和接接触电击的接触电压，消除建筑物外经各种金属管道和电气线路引入的危险故障电压的危害。

局部等电位联结（LEB）是针对一局部场所范围内，将范围内的各可导电部分连通，在其内部设置局部等电位箱，如设备用房、弱电间、卫生间等。

局部等电位的作用是降低接触电压或减少信息系统抗干扰。

二、卫生间等电位联结的必要性众所周知，通过人体的电流由电阻值和电压决定，住宅建筑的卫生间一般采用220V电压，而人体的电阻是根据人体所处的不同环境而发生相应变化。

据测量和估计，一般人体的阻值在2千欧至20兆欧之间，潮湿人体的电阻值可急剧下降至几百欧。

当人体通过1毫安的电流时即有感觉，25毫安以上人体就很难摆脱，50毫安可以导致心脏停止和呼吸麻痹等生命危险。

住宅建筑的卫生间的洗衣机、花洒、散热器等可触及的金属物传导的非正常情况下的电压，不是配电系统内的漏电保护装置所能防范的，为了避免这类触电事故发生，《民用建筑电气设计规范》JGJ 16-2008第12.9条、《住宅建筑电气设计规范》JGJ242-2011第10.2.1条要求，住宅建筑装有淋浴或浴盆的卫生间应做等电位联结。

卫生间局部等电位的做法
卫生间等电位的做法按以下进行:
一、电位接地端子盒的具体做法确定如下：等电位端子盒由
0.8mm的冷轧钢板制作，采用暗敷方式。

二、等电位联结的做法如下：
1.在进行卫生间内局部等电位联结时，应将金属给排水管、金属浴盆、金属采暖管和地面钢筋网通过等电位联结线在局部等电位联结端子板处连接在一起，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通；
2.金属地漏、扶手、浴巾架、肥皂盒等孤立之物不作连接。

当给排水管、浴盆为非金属材料时不作连接。

3.局部等电位联结端子板应采取螺栓连接，设置在方便检测的位置，以便拆卸进行定期检测；
4.等电位联结线采用BVR—l X 4平方毫米导线在地面内和墙内穿塑料管暗敷，等电位端子板与墙内或地面内的钢筋网采用-25x4扁钢连。

卫生间如果原来没有PE线，卫生间的局部等电位联结不得与卫生间外的PE线相连；如果卫生间内有PE线，则卫生间内的局部等电位联结必须与该PE线相连。

5.具体联结点为：卫生间内的备用插座、电热水器插座、热水器插座和洁身器插座的PE线、镜前灯的PE线、金属浴缸的预留接线盒、金属吊顶骨架和与本层建筑物钢筋网相连的地面或墙上预埋件等分别与局部等电位联结端子板（LEB）相连。

卫生间局部等电位作法One:卫浴间等电位详细介绍一、住宅卫浴间应配等电位根据最新《住宅设计规范》规定，住宅卫浴间内应作等电位联结。

然而在实际调查显示，有七成业主家中无安装等电位装置。

尽管是法规规定内容，但等电位联结保护的市场普及率非常低，甚至许多业主都不知道等电位的概念。

二、安全卫浴间等电位的概念等电位就是电位相等，如果电位不相等，就有电位差即电压，加上卫浴潮湿的环境下，人很可以被用电设备和外露的金属电击。

因此将卫浴间内的电器装置、金属物件以及可导电的部分全部用导体联结起来，减小电位差以消除危害，这就是卫浴间安装等电位的作用。

三、等电位能防御雷击感应电雷雨天气，建筑物遭受雷击，楼内所有金属物体都会产生感应电，尤其是卫生间里的下水管、暖气管。

这时在卫生间里洗澡，万一触碰金属物体就会被感应电袭击。

如果有了等电位，遭受感应电袭击的概率就会大大降低。

四、等电位需由业主请人安装等电位装置通常由开发商预留，但是需要专业师傅安装，包括配套设施可能需要业主另外购买。

在电气设备普遍进入卫浴的今天，安装等电位可是关乎生命安全的一份保障，新居业主们应该主动向专业装修工咨询。

Two：卫浴等电位的常见误区等电位安装施工比较专业，需要由有经验的电工负责。

而业主如果事先了解了相关的知识，能够尽量减少施工误区，降低家居安全威胁。

误区一：任何卫浴间无需做局部等电位联结不少人认为卫生间用电器具已经通过PE线接地，并有漏电保护器保护，所以金属器具无须做局部等电位联结。

正解：局部等电位联结和漏电保护器是两种不同的安全保护措施，不能互相代替。

等电位的作用是为了保证某电位基本相等，不至于产生较大电压伤害人体。

而地线的作用是保证漏电部位与大地之间的电阻相对较小，从而保证流经人体的电流较小。

一个是保证电压较小，一个是保证电流较小。

误区二：只要是卫浴就得做局部等电位人体洗浴时人体阻抗会降低，在卫浴间特备容易触电。

如果浴室安装了电热水器、或配置了若干用电设备，浴室必须做局部等电位联结。

卫生间等电位焊接要点防雷接地 2010-06-13 02:15:33 阅读47 评论0 字号：大中小订阅1、利用基础钢筋焊接就是指接地极利用基础中的地圈梁上方的两根钢筋焊成接地环路，如果有桩基，在图示的接地点处必须将桩基中的两根钢筋与圈梁焊成环路的两根钢筋焊接。

一般用作建筑物的防雷接地兼做配电室的电气接地。

2、局部等电位箱一般用在住户的卫生间内作等电位连接用，局部等电位箱的地线必须与接地网焊接成一体。

3、接地网焊接指的是防雷接地和电气接地的焊接工作，有时设计中不一定使用地圈梁而单独采用镀锌扁钢来焊接接地网。

4、引下线指的是“避雷引下线”，一般利用建筑物构造柱内两根大于16的钢筋引上到屋顶的避雷带，其下部与基础的地梁（也就是防雷的接地极）焊接。

（附图集）等电位施工工法***************项目部编制人：******2005年3月26日目录一、前言 (1)二、工艺原理 (1)三、工艺程序及施工方法 (1)四、适用范围 (5)五、质量标准 (5)六、施工质量控制措 (7)七、经济成本分析 (7)八、工程实例 (8)九、附图表 (8)等电位施工工法一.前言：随着社会经济的高速发展，高层建筑越来越多，对建筑物的功能设计和安全设计，也提升到一定的高度。

建筑物内的等电位联结，也越来越引起人们的高度重视。

等电位联结→包括总等电位联接、局部等电位联接和辅助等电位联接。

等电位的作用在于降低建筑物内在接地故障情况下的接触电压和不同外漏可导电部分之间的电位差，并消除自建筑物外经电器线路和金属管道引入的危险电压的危害，保障国家财产安全和人身安全，起到不可估量的作用。

建筑业随着高层建筑不断增加，等电位设施是不可缺少的组成部分，越来越引起政府部门的高度重视。

因此，搞好等电位施工质量，是施工企业必须具备的前提条件，特编制此工法进行推广。

二.工艺原理：1．将建筑物内所有导电体按分项连接至LEB端子板进入辅助等电位联接箱，再将各辅助等电位联接箱相互连接进入总等电位联接箱，由总等电位箱分至接地体（极），以达到消除因接地故障带来的危害。

局部等电位做法可防止因雷击、漏电而引起的跨步电压，接触电压以及地电位反击。

《建筑电气工程施工质量验收规范》GB50303-2002，等电位做法采用卫生间四周圈梁内两主筋焊接，卫生间底板面筋、剪力墙按600*600跨接焊接成网格并与纵横圈梁钢筋、由圈梁焊接一根-25*4镀锌扁钢连接卫生间局部等电位联结箱TD28（距地300mm），由卫生间局部等电位联结箱分别暗敷PVC20 FC WC至卫生间插座盒、洗脸盆及吊顶龙骨处（预埋底盒86*86*50，距地分别为450mm、2500mm）。

钢筋与钢筋之间的焊接采用双面焊接，焊拉处缝饱满，无气孔夹渣现象，形成可靠的通路。

卫生间局部等电位联结做法不规范防治措施(一）每个电源进线处都需做各自的总等电位联结，所有总等电位联结系统之间应就近互相连通，使整个建筑物电气装置处于同一电位水平上。

(二）要安装洗浴设备的卫生间应做等电位联结。

(标准同浴室)(三）卫生间等电位：1、设计单位应明确卫生间局部等电位联结所选用的标准图集。

等电位联结线应采用截面积不小于4mm2铜芯软导线，导线压接应采用接线端子并搪锡处理，压接螺栓应为热镀锌材料，弹簧垫圈、平垫圈应齐全，并压接牢固。

联结导线应穿管暗敷。

2、混凝土浇筑期间应注意，等电位联结干线需与地板钢筋至少要有两处连接点(焊接连接）；墙体为混凝土墙时，墙内钢筋网宜与等电位联结线连通。

3、安装阶段中，如果浴室内有PE线，浴室内的局部等电位联结必须与该PE线相连，如果浴室内原无PE线，浴室内的局部等电位联结不得与浴室外的PE线相连。

4、散热器的支管为金属材料时，支管应进行局部等电位联结；散热器的支管为非金属材料时，散热器应进行局部等电位联结。

5、精装修卫生间除满足设计要求外，下列部位应进行等电位联结：金属陶瓷浴盆及金属管道；淋浴供水用的金属管道；洗脸盆下与金属排水管道相连的金属存水弯；金属给排水立管；洗脸盆金属支托架固定与混凝土墙内钢筋相连时，金属支托架。

板面等电位焊接规范
等电位焊接的规范是以镀锌扁铁为主，而镀锌扁铁下面是镀锌
钢筋，镀锌钢筋上面与扁铁焊接的部分不可低于5厘米，镀锌扁铁
与等电位线路连接延伸出去的尺寸，不可低于5厘米。

在我们做基础施工的时候，就已经把这个的等电位连接扁铁给
焊接好了，因为它要接在基础部分，要连接地下。

从主钢筋上一直
焊接到卫生间，然后从上伸出去一根扁铁，大概在地面向上50厘米
左右的位置。

在进行焊接的时候，必须要将金属的排水管，金属的采暖管，
金属浴盆等电路直接连接到等电位的端子板上面，这样就可以起到
接地的作用，使用也会更加安全一些。

卫生间等电位的材料也是有相应的要求的，一般都是需要使用带铁
或者是铜板等材料，在焊接的时候必须要保证紧紧的焊接在一起，
表面没有任何的生锈情况。

另外也要注意等电位的电线是不能裸铜
线的材料要求所用材料比较多，比如钢板、钢筋、铜板以及bv线等，前提条件是这些产品必须符合要求。

安装要求，等电位连接时，需要格外留意各导体之间的焊接部位，不能出现夹渣、咬边或者是未焊透等情况。

此外，带铁的焊接时也需注意，长度不小于铁宽的2倍三面施焊。

等电位连接时，各项金属导体连接处需留有接触面，并确保接
触面的导通性。

大家需记住一点埋入地下的连接线应该使用钢材的导体，并且
要进行防腐处理。
