磨削轴承内圈沟道的工艺参数对圆度的影响规律

影响深沟球轴承外圆磨削质量的因素及解决方法姜景滨，于秀丽（哈尔滨轴承集团公司小型球轴承分厂，黑龙江哈尔滨150036）摘　要：分析了影响深沟球轴承外圆磨削质量的常见原因并提出相应的解决办法，以轻系列61909轴承为例，说明薄壁套圈外圆磨削的注意事项，对轴承加工具有借鉴作用。

关键词：深沟球轴承；外圆磨削；圆度；棱圆度中图分类号：TG581+.1，TH133.33文献标识码：B 文章编码：1672-4582（2012）01-0038-03Factors of effect on deep groove ball bearing outer circlegrinding quality and solving methodsJiang Jingbin,Y u Xiuli(Small Ball Bearing Branch,Harbin Bearing Group Corporation ,Harbin 150036,China)Abstract:The common reasons of effecting on deep groove ball bearing outer circle grinding quality are analyzed and the corresponding solution is put forward,to light series 61909bearing as an example,the points for attention of thin-walled ring cylindrical grinding are explained ,it has reference to bearing processing.Key words:deep groove ball bearing ;cylindrical grinding ;roundness ;prismatic roundness第33卷　第1期2012年3月Vo l.33No.1Mar.2012哈 尔 滨 轴 承JOU RN AL OF HA RBIN BEARIN G收稿日期：作者简介：2011-08-10.姜景滨（1963-），女，工程师.1　前言　轴承外径通常采用无心贯穿磨削，这种加工方式批量大效率高，在加工中分粗磨、细磨、修磨才能达到成品零件要求。

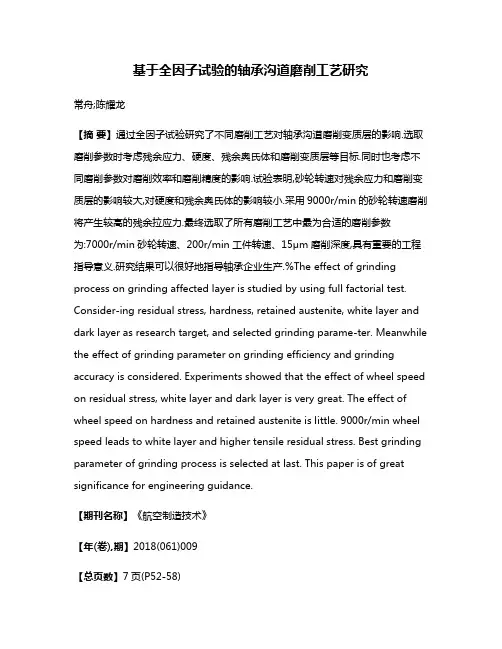

基于全因子试验的轴承沟道磨削工艺研究常舟;陈耀龙【摘要】通过全因子试验研究了不同磨削工艺对轴承沟道磨削变质层的影响.选取磨削参数时考虑残余应力、硬度、残余奥氏体和磨削变质层等目标.同时也考虑不同磨削参数对磨削效率和磨削精度的影响.试验表明,砂轮转速对残余应力和磨削变质层的影响较大,对硬度和残余奥氏体的影响较小.采用9000r/min的砂轮转速磨削将产生较高的残余拉应力.最终选取了所有磨削工艺中最为合适的磨削参数为:7000r/min砂轮转速、200r/min工件转速、15μm磨削深度,具有重要的工程指导意义.研究结果可以很好地指导轴承企业生产.%The effect of grinding process on grinding affected layer is studied by using full factorial test. Consider-ing residual stress, hardness, retained austenite, white layer and dark layer as research target, and selected grinding parame-ter. Meanwhile the effect of grinding parameter on grinding efficiency and grinding accuracy is considered. Experiments showed that the effect of wheel speed on residual stress, white layer and dark layer is very great. The effect of wheel speed on hardness and retained austenite is little. 9000r/min wheel speed leads to white layer and higher tensile residual stress. Best grinding parameter of grinding process is selected at last. This paper is of great significance for engineering guidance.【期刊名称】《航空制造技术》【年(卷),期】2018(061)009【总页数】7页(P52-58)【关键词】轴承沟道;磨削变质层;残余奥氏体;硬度;残余应力【作者】常舟;陈耀龙【作者单位】西安交通大学机械制造系统工程国家重点实验室,西安 710054;西安交通大学机械制造系统工程国家重点实验室,西安 710054【正文语种】中文轴承是装备制造业中重要的、关键的基础零部件，直接决定着重大装备和主机产品的性能、质量和可靠性。

磨削工艺参数对零件表面质量的影响研究磨削工艺是现代制造领域中常用的一种表面加工方法，通过磨削操作，可以为零件赋予精密度高、表面质量好的特性。

然而，磨削过程中的参数选择对于最终零件表面质量具有重要的影响。

本文将研究磨削工艺参数对零件表面质量的影响。

首先，我们来了解一下磨削工艺中的几个重要参数。

磨削过程中最基本的参数是切削速度、进给速度和磨削深度。

切削速度是指磨削工具边缘与工件表面接触的速度，进给速度是指工具在单位时间内沿工件表面移动的距离，磨削深度则是指工具在单位时间内切除的工件材料厚度。

磨削工艺参数的选择与零件的材料特性、磨具特性以及加工要求密切相关。

对于硬度较高的材料而言，较高的切削速度可以提高磨削效率；而对于较粘性的材料，较低的进给速度则可以减小磨削过程中的热应力，降低拉线与抛光度等问题。

此外，在不同的磨削应用中，对表面质量的要求也不尽相同，因此选择适当的磨削深度也显得十分重要。

其次，我们需要关注的是磨削工艺参数对表面质量的影响机制。

磨削过程中，工具与工件的相互作用引起的摩擦和热量会对表面质量产生一定的影响。

切削速度的增加会导致工具与工件之间的摩擦增加，同时也会增加热量的积累。

这样一来，表面温度升高，可能会导致磨削过程中的材料软化现象，进而引起表面变形以及剥离等问题。

进给速度的增加会降低热量的积累速度，减少热应力的产生，从而有利于提高表面质量。

而磨削深度的选择则与工具与工件之间的接触面积有关，表面质量会受到工具的尺寸和形状等因素的影响。

实际磨削操作中，为了实现较高的加工效率，通常会选择较高的切削速度和进给速度，并根据磨削的实际需求来确定磨削深度。

然而，这样的选择并不一定能够获得最佳的表面质量。

为了进一步改善零件的表面质量，研究者们已经开展了大量的实验和理论分析工作。

一种改善表面质量的方法是通过调节磨削工具的形状和尺寸来减小磨削过程中产生的热应力。

研究发现，适当增加磨削工具的刃数和角度，可以提高工具与工件之间的冷却效果，减少表面温度升高所引起的问题。

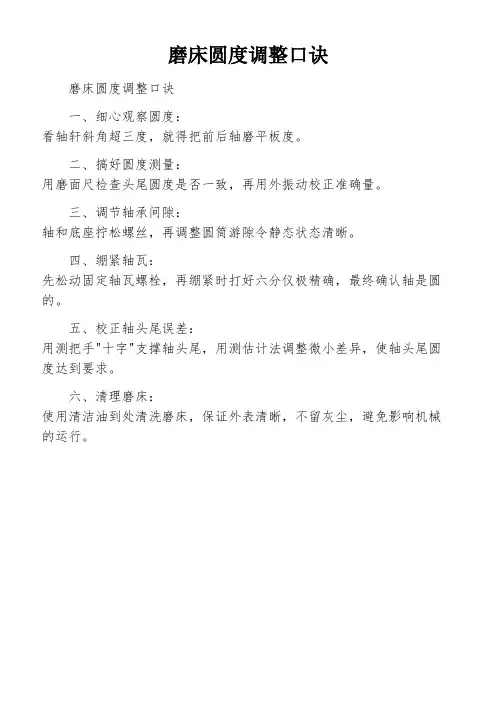

磨床圆度调整口诀
磨床圆度调整口诀
一、细心观察圆度：
看轴轩斜角超三度，就得把前后轴磨平板度。

二、搞好圆度测量：
用磨面尺检查头尾圆度是否一致，再用外振动校正准确量。

三、调节轴承间隙：
轴和底座拧松螺丝，再调整圆筒游隙令静态状态清晰。

四、绷紧轴瓦：
先松动固定轴瓦螺栓，再绷紧时打好六分仪极精确，最终确认轴是圆的。

五、校正轴头尾误差：
用测把手"十字"支撑轴头尾，用测估计法调整微小差异，使轴头尾圆度达到要求。

六、清理磨床：
使用清洁油到处清洗磨床，保证外表清晰，不留灰尘，避免影响机械的运行。

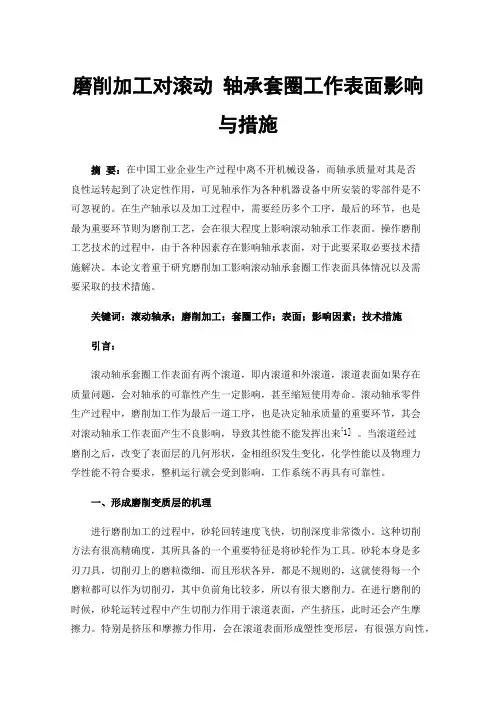

磨削加工对滚动轴承套圈工作表面影响与措施摘要：在中国工业企业生产过程中离不开机械设备，而轴承质量对其是否良性运转起到了决定性作用，可见轴承作为各种机器设备中所安装的零部件是不可忽视的。

在生产轴承以及加工过程中，需要经历多个工序，最后的环节，也是最为重要环节则为磨削工艺，会在很大程度上影响滚动轴承工作表面。

操作磨削工艺技术的过程中，由于各种因素存在影响轴承表面，对于此要采取必要技术措施解决。

本论文着重于研究磨削加工影响滚动轴承套圈工作表面具体情况以及需要采取的技术措施。

关键词：滚动轴承；磨削加工；套圈工作；表面；影响因素；技术措施引言：滚动轴承套圈工作表面有两个滚道，即内滚道和外滚道，滚道表面如果存在质量问题，会对轴承的可靠性产生一定影响，甚至缩短使用寿命。

滚动轴承零件生产过程中，磨削加工作为最后一道工序，也是决定轴承质量的重要环节，其会对滚动轴承工作表面产生不良影响，导致其性能不能发挥出来[1]。

当滚道经过磨削之后，改变了表面层的几何形状，金相组织发生变化，化学性能以及物理力学性能不符合要求，整机运行就会受到影响，工作系统不再具有可靠性。

一、形成磨削变质层的机理进行磨削加工的过程中，砂轮回转速度飞快，切削深度非常微小。

这种切削方法有很高精确度，其所具备的一个重要特征是将砂轮作为工具。

砂轮本身是多刃刀具，切削刃上的磨粒微细，而且形状各异，都是不规则的，这就使得每一个磨粒都可以作为切削刃，其中负前角比较多，所以有很大磨削力。

在进行磨削的时候，砂轮运转过程中产生切削力作用于滚道表面，产生挤压，此时还会产生摩擦力。

特别是挤压和摩擦力作用，会在滚道表面形成塑性变形层，有很强方向性，同时还会有加工硬化层。

砂轮快速磨削，磨粒在磨削区短时间内经过，就会有磨削热产生，如果砂轮没有很好的导热性，切削液就不会进入到磨削区，这些热量向工件传输，工件表面呈现高温状态，可以达到800摄氏度，甚至超过1000摄氏度，这样就严重影响轴承滚道表面的金相组织，因此产生变化，残余应力也会改变，滚道表面质量有所变化。

磨削加工参数对工件表面粗糙度的影响磨削加工是一种常见的金属加工方法，可用于加工各种精密工件，如汽车零件、航空零件等。

在磨削加工过程中，磨具和工件之间的摩擦作用会产生热量，使切削区温度升高，从而影响工件的表面质量。

因此，磨削加工参数的选择对工件表面粗糙度有着重要的影响。

首先，磨削速度是影响工件表面粗糙度的关键参数之一。

磨削速度越大，切削区的温度升高越快，容易引起切削区的热损伤，导致表面质量下降。

而磨削速度较慢时，切削区温度变化较小，有利于提高表面质量。

因此，适当选择合适的磨削速度能有效控制工件表面粗糙度。

其次，磨削深度也会对工件表面粗糙度产生影响。

磨削深度越大，磨削过程中材料的去除量越大，从而使工件表面质量变得更粗糙。

因此，当要求工件表面粗糙度较低时，应选择较小的磨削深度。

此外，磨削液的选用也会对工件表面粗糙度产生一定的影响。

磨削液在磨削加工过程中起到冷却、润滑和清洁作用。

若使用的磨削液润滑性能好，能充分降低切削区温度，从而减少热损伤和粘结现象，有利于提高工件表面质量。

但是，在选择磨削液时也要注意，过度使用磨削液有可能会导致磨具过早磨损，从而影响加工效率和成本。

需要注意的是，磨削加工参数的选择并不是孤立的，它们之间存在相互关系。

例如，磨削速度和磨削深度之间的关系是一个复杂的问题。

一般来说，在其他条件相同的情况下，磨削速度越大，磨削深度应选择较小的数值，以保证工件表面质量。

因此，在进行磨削加工时，要综合考虑各个参数之间的关系，确保能够获得满足要求的工件表面粗糙度。

不仅如此，磨削加工参数的选择还需要结合具体的工件材料和形状来进行。

不同材料的切削特性和磨削性能差异很大，在进行磨削加工时，需根据具体情况进行参数调整。

同时，工件的形状也会对磨削加工参数的选择产生影响。

例如，对于大面积的平面磨削，一般可以采用较高的磨削速度和较大的磨削深度，以提高加工效率。

而对于曲面磨削，应适当调整磨削速度和磨削深度，以保证工件表面粗糙度。

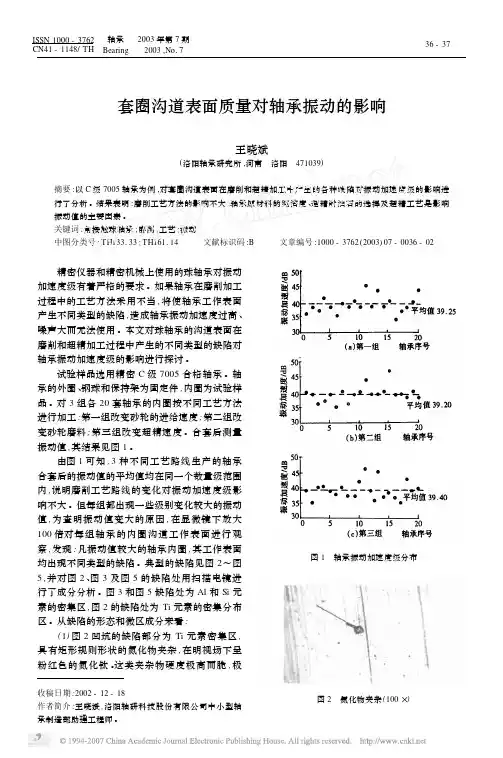

套圈沟道表面质量对轴承振动的影响王晓斌(洛阳轴承研究所,河南　洛阳　471039)摘要:以C 级7005轴承为例,对套圈沟道表面在磨削和超精加工中产生的各种缺陷对振动加速度级的影响进行了分析。

结果表明:磨削工艺方法的影响不大,轴承原材料的纯洁度、超精时油石的选择及超精工艺是影响振动值的主要因素。

关键词:角接触球轴承;磨削;工艺;振动中图分类号:TH133.33;TH161.14 文献标识码:B 文章编号:1000-3762(2003)07-0036-02 精密仪器和精密机械上使用的球轴承对振动加速度级有着严格的要求。

如果轴承在磨削加工过程中的工艺方法采用不当,将使轴承工作表面产生不同类型的缺陷,造成轴承振动加速度过高、噪声大而无法使用。

本文对球轴承的沟道表面在磨削和超精加工过程中产生的不同类型的缺陷对轴承振动加速度级的影响进行探讨。

试验样品选用精密C 级7005合格轴承。

轴承的外圈、钢球和保持架为固定件,内圈为试验样品。

对3组各20套轴承的内圈按不同工艺方法进行加工:第一组改变砂轮的进给速度;第二组改变砂轮磨料;第三组改变超精速度。

合套后测量振动值,其结果见图1。

由图1可知,3种不同工艺路线生产的轴承合套后的振动值的平均值均在同一个数量级范围内,说明磨削工艺路线的变化对振动加速度级影响不大。

但每组都出现一些级别变化较大的振动值,为查明振动值变大的原因,在显微镜下放大100倍对每组轴承的内圈沟道工作表面进行观察,发现:凡振动值较大的轴承内圈,其工作表面均出现不同类型的缺陷。

典型的缺陷见图2～图5,并对图2、图3及图5的缺陷处用扫描电镜进行了成分分析。

图3和图5缺陷处为Al 和Si 元素的密集区,图2的缺陷处为Ti 元素的密集分布区。

从缺陷的形态和微区成分来看:(1)图2凹坑的缺陷部分为Ti 元素密集区,具有矩形规则形状的氮化物夹杂,在明视场下呈粉红色的氮化钛。

这类夹杂物硬度极高而脆,极收稿日期:2002-12-18作者简介:王晓斌,洛阳轴研科技股份有限公司中小型轴承制造部助理工程师。

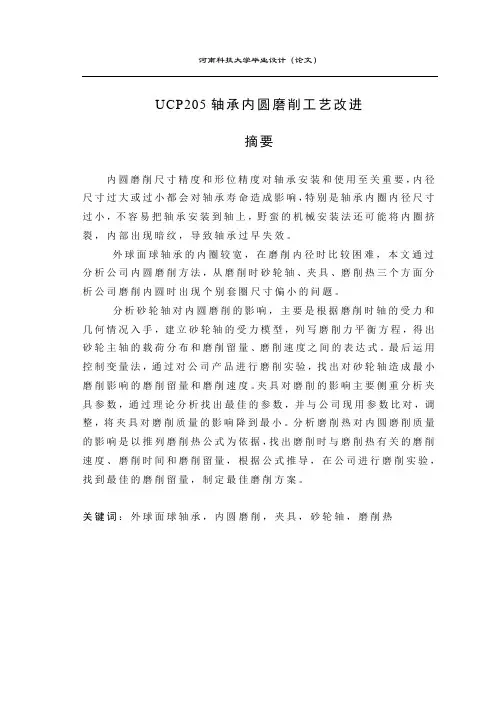

UCP205轴承内圆磨削工艺改进摘要内圆磨削尺寸精度和形位精度对轴承安装和使用至关重要，内径尺寸过大或过小都会对轴承寿命造成影响，特别是轴承内圈内径尺寸过小，不容易把轴承安装到轴上，野蛮的机械安装法还可能将内圈挤裂，内部出现暗纹，导致轴承过早失效。

外球面球轴承的内圈较宽，在磨削内径时比较困难，本文通过分析公司内圆磨削方法，从磨削时砂轮轴、夹具、磨削热三个方面分析公司磨削内圆时出现个别套圈尺寸偏小的问题。

分析砂轮轴对内圆磨削的影响，主要是根据磨削时轴的受力和几何情况入手，建立砂轮轴的受力模型，列写磨削力平衡方程，得出砂轮主轴的载荷分布和磨削留量、磨削速度之间的表达式。

最后运用控制变量法，通过对公司产品进行磨削实验，找出对砂轮轴造成最小磨削影响的磨削留量和磨削速度。

夹具对磨削的影响主要侧重分析夹具参数，通过理论分析找出最佳的参数，并与公司现用参数比对，调整，将夹具对磨削质量的影响降到最小。

分析磨削热对内圆磨削质量的影响是以推列磨削热公式为依据，找出磨削时与磨削热有关的磨削速度、磨削时间和磨削留量，根据公式推导，在公司进行磨削实验，找到最佳的磨削留量，制定最佳磨削方案。

关键词：外球面球轴承，内圆磨削，夹具，砂轮轴，磨削热IMPROVEMENT OF INNER DIAMETER GRINDING TECHNOLOGY OF UCP205 BALLBEARINGABSTRACTInternal grinding size precision and shape precision of bearing installation and use are very important. If inner diameter is too large or too small, the service life of the bearing will be affected, especiall y bearing inner diameter size is too small to put the bearing mounted to the axle. Savage mechanical installation method may also make inner extrusion cracking, dark lines, leading to prema ture bearing failure.Wide outer spherical ball bearing inner ring in the bore grinding is more difficult. In this paper, our company’s internal grinding method, grinding wheel spindlel, fixture, the grinding heat will be analyz ed.Starting force and geome try of the grinding shaft can make huge effect on grinding wheel spindle. Besides, based on these factors, by establishing the model of sand wheel, listing the grinding force balance equation, the equations of the grinding wheel spindle load distribution and grinding allowance, grinding speed can be get. Finally, to find the minimum effect on grinding caused by grinding wheel shaft allowance and grinding speed, lots of experiment has been done by the control variable method. Effect of fixture on grinding is mainly caused by fixture’s parameters. Based on theory, we can get the optimal parameter and compare with company’s parameters, adjusting to affect the fixture on the grinding quality to minimize the influence of grinding. Heat on the internal grinding qu ality is to push out the grinding heat formulas, grinding speed and grinding out grinding heat related, grind ing time and grinding allowance. According to the formula, by the companycutting experiment on grinding, we find the best grinding retention and the development of the best grinding program.KEY WORDS: outer spherical ball bearing, inner circle grinding, fixture, grinding wheel spindle, grinding heat目录前言 (1)第一章概述 (3)§1.1 UCP205外球面轴承简介 (3)§1.2 小结 (4)第二章公司内圆磨削方法简介 (5)§2.1 内圆磨削加工 (5)§2.2 小结 (6)第三章内圆磨削具体问题分析及改进 (8)§3.1.1 砂轮主轴 (8)§3.1.2内圆磨削过程中的受力分析 (9)§3.1.3内圆磨削参数分析与改进 (11)§3.2.1内圆磨削支撑方式简介 (13)§3.2.2电磁无心夹具的夹持原理 (13)§3.2.3电磁无心夹具的参数调整 (13)§3.3.1内圆磨削热分析 (15)§3.3.2内圆磨削热计算 (16)§3.3.3减少磨削热的措施 (18)结论 (20)参考文献 (21)致谢 (23)前言UCP205球轴承是深沟球轴承的一种变型，与普通的深沟球轴承相比，UCP205具有延长的内圈、外表面为球形的外圈和相应的铸铁轴承座配合，起到调心作用。

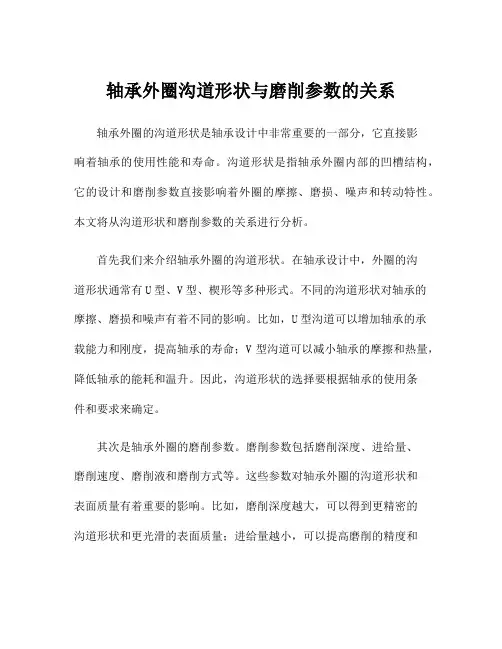

轴承外圈沟道形状与磨削参数的关系轴承外圈的沟道形状是轴承设计中非常重要的一部分，它直接影响着轴承的使用性能和寿命。

沟道形状是指轴承外圈内部的凹槽结构，它的设计和磨削参数直接影响着外圈的摩擦、磨损、噪声和转动特性。

本文将从沟道形状和磨削参数的关系进行分析。

首先我们来介绍轴承外圈的沟道形状。

在轴承设计中，外圈的沟道形状通常有U型、V型、楔形等多种形式。

不同的沟道形状对轴承的摩擦、磨损和噪声有着不同的影响。

比如，U型沟道可以增加轴承的承载能力和刚度，提高轴承的寿命；V型沟道可以减小轴承的摩擦和热量，降低轴承的能耗和温升。

因此，沟道形状的选择要根据轴承的使用条件和要求来确定。

其次是轴承外圈的磨削参数。

磨削参数包括磨削深度、进给量、磨削速度、磨削液和磨削方式等。

这些参数对轴承外圈的沟道形状和表面质量有着重要的影响。

比如，磨削深度越大，可以得到更精密的沟道形状和更光滑的表面质量；进给量越小，可以提高磨削的精度和稳定性；磨削速度和磨削液可以影响磨削过程中的摩擦和热量，对轴承的表面质量和性能有重要影响。

最后我们来讨论轴承外圈的沟道形状与磨削参数的关系。

沟道形状和磨削参数是相互联系的，它们之间存在着一定的关系。

首先，沟道形状的选择会影响磨削参数的确定。

比如，U型沟道通常需要较大的磨削深度和较小的进给量，以确保沟道的精度和表面质量；V型沟道通常需要较小的磨削深度和较大的进给量，以减小磨削过程中的摩擦和热量。

其次，磨削参数的选择会影响沟道形状的最终质量。

比如，合适的磨削深度和进给量可以得到精密的沟道形状和光滑的表面质量；适当的磨削速度和磨削液可以减小磨损和提高表面硬度，从而改善轴承的使用性能和寿命。

综上所述，轴承外圈的沟道形状与磨削参数是密切相关的，它们之间存在着复杂的关系。

在轴承设计和制造中，需要充分考虑沟道形状和磨削参数的选择，以确保外圈的质量和性能。

未来，随着轴承制造技术的不断发展，沟道形状和磨削参数的研究将会更加深入，为轴承的提升和改进提供更多的技术支持。

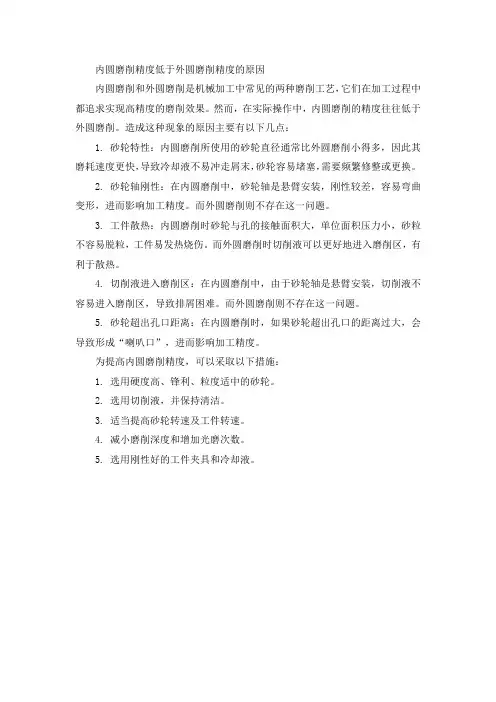

内圆磨削精度低于外圆磨削精度的原因
内圆磨削和外圆磨削是机械加工中常见的两种磨削工艺，它们在加工过程中都追求实现高精度的磨削效果。

然而，在实际操作中，内圆磨削的精度往往低于外圆磨削。

造成这种现象的原因主要有以下几点：
1. 砂轮特性：内圆磨削所使用的砂轮直径通常比外圆磨削小得多，因此其磨耗速度更快，导致冷却液不易冲走屑末，砂轮容易堵塞，需要频繁修整或更换。

2. 砂轮轴刚性：在内圆磨削中，砂轮轴是悬臂安装，刚性较差，容易弯曲变形，进而影响加工精度。

而外圆磨削则不存在这一问题。

3. 工件散热：内圆磨削时砂轮与孔的接触面积大，单位面积压力小，砂粒不容易脱粒，工件易发热烧伤。

而外圆磨削时切削液可以更好地进入磨削区，有利于散热。

4. 切削液进入磨削区：在内圆磨削中，由于砂轮轴是悬臂安装，切削液不容易进入磨削区，导致排屑困难。

而外圆磨削则不存在这一问题。

5. 砂轮超出孔口距离：在内圆磨削时，如果砂轮超出孔口的距离过大，会导致形成“喇叭口”，进而影响加工精度。

为提高内圆磨削精度，可以采取以下措施：
1. 选用硬度高、锋利、粒度适中的砂轮。

2. 选用切削液，并保持清洁。

3. 适当提高砂轮转速及工件转速。

4. 减小磨削深度和增加光磨次数。

5. 选用刚性好的工件夹具和冷却液。

轴承沟道圆度
轴承沟道圆度是指轴承内、外圈沟道的圆度误差。

轴承沟道圆度的好坏直接影响到轴承的运行性能和寿命。

沟道圆度误差是轴承沟道圆度与理论圆度之间的差值。

沟道圆度误差越小，说明沟道的形状越接近理论圆度，轴承的运行性能和寿命越好。

轴承沟道圆度的测量可以通过光学测量仪、千分尺、测微仪等工具进行。

测量时需要将轴承固定在检测设备上，使其能够旋转，并将测量仪器放置在轴承内、外沟道上进行测量。

为了保证轴承沟道圆度的精度，轴承生产过程中需要采取一系列的工艺控制措施，如使用精密设备加工、优选材料、精确控制加工工艺参数等。

同时，对于高精度要求的轴承，还可以采用磨削或滚床加工来提高沟道圆度的精度。

磨床圆度调整口诀磨床是一种常用的加工设备，用于对工件进行精密加工。

磨床的精度和性能直接影响到加工质量和效率。

其中，磨床圆度调整是保证磨床精度的重要环节。

本文将介绍磨床圆度调整的口诀，帮助读者更好地掌握磨床圆度调整技巧。

一、圆度调整前的准备工作在进行磨床圆度调整之前，需要做好以下准备工作：1.检查磨床的各项参数，确保设备正常运行；2.对磨轮进行检查，确保其磨损程度和磨削粒度符合要求；3.对工件进行检查，确定其直径和圆度误差范围。

二、圆度调整的基本原理磨床圆度调整的基本原理是通过调整磨轮和工件之间的相对位置关系，使得工件的圆度误差达到要求。

具体来说，磨轮和工件之间的相对位置关系包括以下几个方面：1.磨轮的半径和工件的直径之间的距离；2.磨轮和工件之间的角度；3.磨轮和工件之间的垂直距离。

通过调整这些参数，可以达到调整工件圆度误差的目的。

三、圆度调整的具体步骤1.调整磨轮和工件之间的距离首先要调整磨轮和工件之间的距离。

这个距离应该保持一致，以确保磨轮和工件之间的相对位置不会发生变化。

如果距离不一致，会导致工件的圆度误差增大。

2.调整磨轮和工件之间的角度接下来，需要调整磨轮和工件之间的角度。

这个角度应该保持一致，以确保磨轮和工件之间的相对位置不会发生变化。

如果角度不一致，会导致工件的圆度误差增大。

3.调整磨轮和工件之间的垂直距离最后，需要调整磨轮和工件之间的垂直距离。

这个距离应该保持一致，以确保磨轮和工件之间的相对位置不会发生变化。

如果垂直距离不一致，会导致工件的圆度误差增大。

四、圆度调整的注意事项在进行磨床圆度调整的过程中，需要注意以下几个事项：1.调整前要检查磨床和磨轮的状态，确保设备正常运行；2.调整过程中要仔细观察磨床和工件的状态，及时发现问题并进行调整；3.调整后要进行检查，确保工件的圆度误差符合要求；4.调整过程中要注意安全，避免发生意外事故。

五、总结磨床圆度调整是磨床加工中的重要环节，对于提高加工精度和效率具有重要意义。

磨削加工对滚动轴承套圈工作表面影响与措施摘要：本文主要分析磨削加工对滚动轴承工作表面影响，磨削变质层形成的机理，分类及减少或消除滚道表面变质层的措施，以确保轴承加工质量。

关键词：滚动轴承；工作表面；变质层；形成机理；措施；砂轮；磨削工艺参数；磨削液滚动轴承套圈的工作表面主要是内外滚道，滚道表面质量的好坏直接影响轴承的使用寿命和可靠性，磨削加工是滚动轴承零件加工的重要工序，甚至是最后工序，它对滚动轴承工作表面性能影响较大，主要表现在滚道磨削后，易引起滚道表面层几何形状、金相组织、物理力学性能和化学性能等方面的改变。

如磨削后滚道表面金相组织、残余应力、冷作硬化等导致轴承早期失效，影响整机或工作系统的可靠性。

因此磨削加工对轴承工作表面的质量起着重要作用。

磨削加工中，由于磨削力和磨削热的作用，使滚道表面层组织、力学性能等与心部基体有很大不同，该表面层称为磨削变质层，本文重点分析磨削加工对滚道磨后的变质层的影响。

1 磨削变质层形成的机理磨削加工是用高速回转的砂轮，以微小的切削深度进行精加工的一种切削加工方法，其最突出的特征是使用砂轮。

砂轮是具有大量微细而形状不规则的磨粒切削刃的多刃刀具，每一个磨粒就相当于一个切削刃，大多磨粒的切削刃为负前角，因此，磨削力较大。

在磨削过程中，滚道表面将受到砂轮的切削力、挤压和摩擦力的作用。

尤其是后两者的作用，使滚道表面形成方向性很强的塑性变形层和加工硬化层。

同时，由于砂轮的磨削速度非常高，磨粒经过磨削区的时间极短，砂轮和工件在磨削区内产生大量的磨削热，由于砂轮的导热性差，切削液不易进入磨削区，绝大部分热量传入工件，使工件表面局部温度迅速上升，有时高达800～1000℃，甚至更高，它必然导致轴承滚道表面金相组织和残余应力发生变化，造成滚道表面变质。

尤其对淬火的轴承钢套圈磨削加工时，由于轴承钢强度高、韧性大，导热率又低，不易散热，在工件磨削表面聚集的热量较多，使磨削温度升高，更易造成种种表面热损，所以磨削加工温度越高，越易使滚道表面产生磨削变质层或烧伤。

深沟球轴承磨加工工艺的改进摘要：随着现代工业的发展和科学技术的进步，对轴承质量的要求越来越高。

原磨工艺生产的深沟球轴承振动合格率仅为65%左右。

通过改进工艺，提高了轴承的产品质量，使振动合格率提高到90%。

从球轴承磨削加工过程出发，总结出降低深沟球轴承振动值的方法。

关键词：深沟球轴承；磨加工工艺；一、主要技术改进1.磨加工过程的改进。

根据轴承材料（GCr15）产品结构及高精度要求的特点，在工艺流程中增加了内、外圈高温回火、内、外圈精研平面、精研外径，内外圈沟道均采用了粗磨、细磨、终磨三次磨削工艺，充分消除了磨削应力及变形，提高了磨加工沟道的定位精度，降低了沟道表面变质层的厚度。

2.磨加工工艺装备的改进。

根据现有机床状况，内外沟磨削加工只能在磨床上加工，该机床磨削沟道的进给方式是：定程控制进给，无心电磁夹盘切入磨削。

定程控制磨削的最大缺点是受前工序尺寸、几何精度等因素影响，使砂轮轴在磨削过程中弹性变量不等，无法选择最佳光磨时间，无火花磨削难以全部实现，致使磨加工后的内、外圈沟几何精度、尺寸精度和表面质量达不到工艺要求，并且电气系统采用继电器控制，造成电器元件多，故障率高，中停时间长。

根据上述机床的缺陷，机床由原来的继电器控制改为程控器控制，并对磨加工沟道过程中的每个动作进行显示，使磨削沟不受车加工留量影响，光磨时间有微回跳，保证了砂轮轴恢复弹性变形趋于一致，无火花磨削得以全部实现，从而保证了磨削后的沟道尺寸精度和几何精度，提高了沟道的表面质量，为超精研加工奠定了基础。

3.选择合适的沟道超精研机床及超精研油石轴承内、外圈沟道超精研加工是油石沿弧形摆动和内、外圈在滚杠上无心支承随滚杠回转来完成的，精研沟道的表面质量取决于油石摆动频率、弹簧压力大小、油石材质、油石消耗补偿及滚杠转速，最初试制阶段，沟道超精研加工工艺规定在四头精研机上加工，两头用来粗研，粗研油石为WA14（白刚玉），细研油石为WA5（白刚玉）。

磨削轴承内圈沟道的工艺参数对圆度的影响规律滚动轴承内圈沟道圆度是一项重要的质量指标，直接影响轴承的工作精度、平稳性和使用寿命。

磨削通常是内圈沟道的半精加工或精加工工序，对成品内圈沟道的圆度起决定性作用，内圈沟道磨削的圆度除了取决于磨削工艺系统的精度和动态特性外，还与磨削的工艺参数密切相关。

前者，已为许多学者所重视，并进行了大量的研究，从而大大改善了磨削内圈沟道的圆度。

随着磨削工艺系统精度的提高和动态特性的改善，磨削工艺参数成为影响圆度的主要因素，因此研究磨削工艺参数对圆度的影响规律，对合理选择工艺参数，确保轴承沟道的磨削圆度，进而实现磨削轴承沟道的工艺参数优化，有重要意义。

是磨削轴承内圈沟道截面实际轮廓与理想轮廓的误差情况，可表示为几何形状误差 ?Rw(F)=Rw(F)-Rw0 式中，Rw(F)为实际工件轮廓半径，Rw0为理想工件轮廓半径。

图中，O1、O2分别是工件的几何形状中心和测量回转中心。

轮廓误差?Rw(F)是F的周期性函数，可用付立叶级数表示成 ?Rw(F)= x0 +∞Σi=1 xicos(iF+Fi)式中:xi(i=0，1，……)为谐波幅值：F、Fi为谐波相位角：x0/2代表加工尺寸误差，也是误差函数Rw(F)的平均值。

式(2)中，一次谐波x1cos(F+F1)对应内圈沟道外圆几何中心相对测量回转中心的偏心：二次至十五次谐波xicos(iF+Fi)(2≤i≤15)对应的就是轴承沟道外圆的圆度。

2 圆度的影响因素分析轴承内圈沟道通常采用变进给速度切入磨削方式，其磨削循环可分为:工件快速趋近、粗进给、细进给和无进给磨削四个阶段。

影响磨削轴承沟道圆度的主要因素可归纳为:(1)磨削过程中工艺系统的精度，这取决于磨床的精度和夹具的定位原理、结构参数及精度：(2)工艺系统的动态特性，特别是砂轮的平衡状态：在修整和磨削过程中，砂轮不平衡，会引起强迫振动，由于修整砂轮时修整器和砂轮的相对位置与磨削时工件和砂轮的相对位置的差异，以及这两种不同情况下工艺系统刚度的不同使振动造成磨削的工件表面不圆：而磨削工艺参数会影响砂轮与工件的接触刚度、砂轮的磨损过程以及工艺系统振动的阻尼特性，从而影响磨削过程的振动特性，最终反映在磨削工件的几何形状(即圆度)和其他表面质量上：(3)工艺系统的弹性变形引起的工件原始误差复映：分析磨削循环工件几何形状误差变化规律可知，磨削后的工件几何形状误差复映主要取决于工艺系统刚度、磨削工艺参数、砂轮磨损速度以及工件原始误差?。

砂轮失衡引起振动的成因分析与防范措施杨晓伟1，孙春燕2（1.哈尔滨轴承集团公司精密轴承分公司，黑龙江哈尔滨150036；哈尔滨轴承集团公司物资采购部，黑龙江哈尔滨150036）摘　要：详细分析了砂轮失衡引起磨削系统振动的原因，指出提高磨削系统的特性，尽可能地降低稳态振动响应，配合其他防范措施，可使系统振动降至最低。

关键词：砂轮；平衡；振动；防范措施中图分类号：TH133.33,TG580.63+2文献标识码：B方章编码：1672-4582（2012）-02-0071-02Discussion on why grinding wheel imbalance would causevibration and prevention measurementYang Xiaowei1,Sun Chunyan2（1.Precision Bearing Sub-company,Harbin Bearing Group Corporation,Harbin150036,China;2.Material Burchasing Department,Harbin Bearing Group Corporation,Harbin150036,China）Abstract:This paper analyzes why grinding wheel imbalance could cause vibration in detail.It points out that improving grinding system features,decreasing the response of steady state vibration and associating with other prevention measurement could greatly decrease system vibration.Key words:grinding wheel;balance;vibration;prevention measurement收稿日期：作者简介：2011-10-14.杨晓伟（1974-），男，技师.1　前言众所周知,砂轮震动是轴承磨削工艺中的大忌。

试论3MZ1310A内沟道磨床常见质量问题分析【摘要】轴承内圈沟道是轴承的工作表面，其加工质量的好坏直接影响下工序质量，其加工表面的粗糙程度、尺寸精度、几何精度对沟道精研影响很大，甚至对最后装配合套后的成品轴承整体质量都有影响，因此，对其使用的机床和质量原因分析就显得非常有必要，为此对其进行系统分析，以便在今后的加工中更好的保证零件的产品质量。

【关键词】内圈滚道；质量分析；砂轮平衡0.前言轴承内圈沟道是轴承的工作表面，是钢球滚动的轨迹。

内圈沟道的形状精度和表面质量要求很高，以减小轴承装配后钢球在沟道上的滚动阻力、振动、噪音，提高旋转精度。

内圈沟道的精度直接影响轴承的工作性能和使用寿命，所以磨内圈沟道是一道重要的工序。

1.内圈沟道磨削的基本操作1.1砂轮的使用和安装1.1.1砂轮的使用（1）首先检查砂轮是否有裂纹，检查方法：，首先把砂轮悬空，用木棒对砂轮表面进行轻轻敲击，通过听声判别砂轮是否有裂纹。

（2）检查砂轮的内孔尺寸和后度是否合乎工艺文件的要求。

（3）检查砂轮的特性是否符合工艺要求，不合格的砂轮禁止使用。

1.1.2砂轮的安装安装砂轮时，砂轮两侧与法兰盘的接触面要相等，并在法兰盘端面和砂轮之间垫上1～2mm厚的纸板衬垫，衬垫的直径可比法兰盘外径稍大些。

紧固螺栓时不可用力过猛，应按对角顺序逐步拧紧，使砂轮受力均匀。

安装砂轮具体步骤如下：（1）将法兰盘平放在地上，擦干净轴颈与砂轮的接触部位。

（2）垫好下衬垫。

（3）将砂轮的内孔擦干净，把砂轮平放在法兰盘上，并充分接触。

（4）垫好上衬垫。

（5）将法兰盘安装在砂轮上，并调整好紧固螺钉孔的位置。

（6）拧紧紧固螺钉。

（7）把砂轮和法兰盘仪器放在平衡架上进行静平衡。

（8）把平衡好的砂轮安装在擦干净的砂轮轴上。

（9）紧固压紧螺母。

（10）安装好砂轮的防护罩。

1.2砂轮平衡3MZ1310A型内圈沟道磨床所使用的砂轮直径为600mm，直径比较大，旋转时产生离心力较大，因此一定要仔细地平衡。
