发动机故障的诊断方法发动机故障是指发动机在运行过程中出现的异常现象，如果能够及时发现和诊断故障，就有助于对其进行及时修复，避免可能发生的更大的损害。
下面将介绍几种常用的发动机故障诊断方法。
1.听声音诊断法：通过听发动机运转过程中的声音来判断是否存在异常故障。
一般来说，正常的发动机运转时应该听到均匀、平稳的声音，如发动机出现杂音、敲击声或爆震声等，则可能存在故障。
例如，发动机发出不正常的颤振声，可能是由于曲轴轴承出现问题；发动机散发出嘶嘶声，可能是因为气缸垫片破损或冷却系统出现问题。
2.观察排放物诊断法：通过观察发动机排放的废气和尾气来进行故障诊断。
正常情况下，发动机排放的废气应该是几乎无色、无味的。
如果发现排气管排出黑烟，可能是由于燃油供应不足或点火系统故障。
而如果排出白色烟雾，则可能是由于冷却系统进水或发动机内部密封件存在问题。
3.测量仪器诊断法：使用各种测量仪器对发动机进行监测和检测，以获取相关数据来进行故障诊断。
例如，可以使用发动机诊断仪、数据采集仪或示波器等设备来测量发动机的转速、温度、压力等参数，以判断是否存在异常。
同时，这些仪器还可以帮助检测故障代码，并提供相应的修复建议。
4.探测设备诊断法：借助一些特殊的探测设备，如压力表、真空表等，对发动机的压力值、真空度等进行检测。
通过观察和比较测量结果与正常值的差异，可以判断是否存在故障。
例如，如果发动机进气系统的真空度过低，可能是由于进气管道漏气或空气滤清器阻塞等问题。
5.检查传感器和线路诊断法：发动机故障诊断中，传感器和线路的故障往往是比较常见的。
因此，通过对传感器和相关线路进行检查，可以找出发动机故障的根源。
例如，可以使用万用表或电路测试仪来测试传感器的电压、电阻等数值是否正常，同时检查线路是否有短路、断路等问题。
总结起来，发动机故障的诊断方法多种多样，需要根据具体情况选用不同的方法来进行诊断。
而且，发动机故障的诊断并非一蹴而就，有时需要经过多次检测和分析，才能确定故障原因。
检测进气管真空度的方法判断发动机的故障进气管真空度在发动机故障诊断中起着重要的作用，它可以帮助检测发动机是否受到外界因素的影响，例如进水、空气泄漏等。
本文将介绍几种常见的方法来判断发动机故障。
一、使用真空计仪器检测真空度是一个重要的指标来判断发动机的运行状态和性能。
可以通过连接真空计仪器到进气管上，根据仪器的读数来判断真空度。
通常情况下，正常发动机的真空度在17-21英寸水柱之间。
如果真空度超过或低于这个范围，则可能存在问题。
例如，如果真空度较低，可能表示发动机空气滤清器堵塞或进水等问题。
需要检查空气滤清器是否需要更换，以及是否存在进水的现象。
另外，还应该检查进气管是否有泄漏，如果有需要及时修复。
如果真空度较高，可能表示发动机存在燃烧问题，如点火系统故障、燃油供应不足等。
需要检查点火系统、喷油器和燃油系统的工作状态，以确定具体原因并进行相应的修复。
二、使用烟雾测试法检测烟雾测试法是一种常用的方法来检测进气管真空度。
通过向进气管中喷入一些特殊设计的烟雾，观察烟雾的流向和消失速度来判断真空度。
如果烟雾向外流动，或者消失速度较快，则可能存在进气管泄漏的问题。
进气管泄漏可能会导致发动机出现不稳定、提速迟缓、耗油增加等问题。
因此，如果通过烟雾测试发现进气管存在泄漏，需要及时对进气管进行检修，以保证发动机的正常运行。
三、使用检漏剂检测检漏剂也是一种常用的方法来检测进气管真空度。
可以将检漏剂涂抹在进气管的连接处和接头上，然后观察是否有气泡冒出来。
如果有气泡冒出来，则说明存在气体泄漏。
气体泄漏可能会导致发动机的空燃比失衡，导致燃烧不完全、动力下降等问题。
因此，如果通过检漏剂测试发现气体泄漏的问题，需要及时对进气管进行维修，以确保发动机的正常工作。
综上所述，进气管真空度的检测是判断发动机故障的一种重要方法。
通过使用真空计仪器、烟雾测试法和检漏剂等方法，可以及时发现和解决发动机问题，确保发动机的正常运行。
同时，还需要注意定期保养和检查进气管，以防止一些常见的故障发生。
进气管真空度的检测发动机进气管真空度也称为进气管负压。
它是进气管管内的进气压力与外部大气压力的压力差，单位用KPa表示，它可以表示气缸组和进气管的密封性。
一、实训准备1．能够运转的发动机一台2．真空表以及组合工具二、实训要求1．做好人身安全保护2．做好车辆保护3．运用真空表对发动机进气管真空度进行检测4．分析测量数据，判断故障可能部位三、检测训练1.检测标准汽油发动机在怠速时，进气管真空度应在57---71KPa范围内（化油器式发动机为57---70KPa，电喷发动机为64---71KPa），进气管的真空度波动，6缸汽油发动机不超过3KPa，4缸汽油发动机不超过5KPa（大气压力以海平面为准）。
2.操作程序（1）将发动机按规定的怠速值无负荷运转预热至正常工作温度。
（2）拆下空气滤清器，将真空表软管连接在节气门后方的进气管专用接头上。
（3）读取真空表上的读数和指示状态。
四、检测结果分析（1）故障现象：怠速时，表针在16---64KPa之间大幅摆动故障性质：大缝隙变量漏气故障原因：气缸垫松动、烧毁故障分析：构造气压影响着缝隙的变化，漏气量较大，进气管真空度波动大（2）故障现象：怠速时，表针在16KPa以下故障性质：大缝隙定量漏气故障原因：进气管垫、喷油器垫等漏气故障分析：缸外漏气比缸内漏气对进气管真空度影响更大，重则熄火（3）故障现象：怠速时，进气管真空度低于正常值（64---71KPa），降低程度取决于磨损程度，快开节气门，表针下降为零故障性质：大缝隙定量漏气故障原因：活塞环、缸壁磨损、粘接对口、拉缸故障分析：活塞环的密封性变差，进气真空度降低，导致功率下降，上机油冒烟（蓝烟、黑烟）（4）故障现象：怠速时，进气真空度的跌落值更大故障性质：大缝隙定量漏气故障原因：液力挺柱顶死故障分析：液力挺柱损坏时易顶死气门或加大噪音（5）故障现象:怠速时，表针跌落值在6KPa以上，摆幅不大故障性质：小缝隙定量漏气故障原因：气门座、气门烧蚀、结胶故障性质：气门和气门座不严、导致进气管真空度降低。

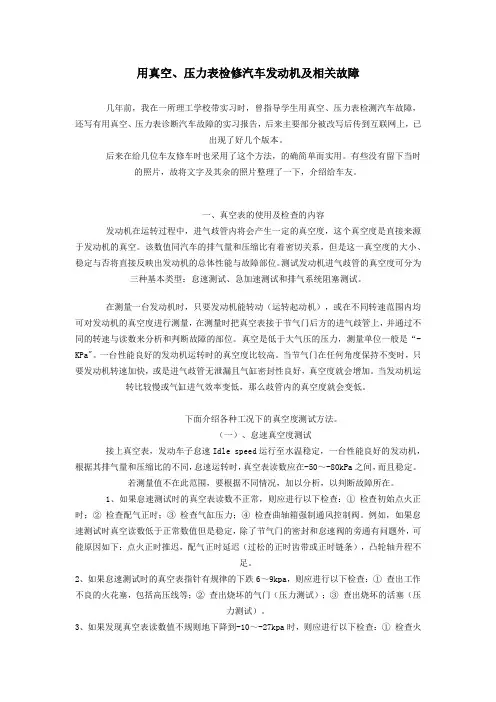

用真空、压力表检修汽车发动机及相关故障几年前，我在一所理工学校带实习时，曾指导学生用真空、压力表检测汽车故障，还写有用真空、压力表诊断汽车故障的实习报告，后来主要部分被改写后传到互联网上，已出现了好几个版本。
后来在给几位车友修车时也采用了这个方法，的确简单而实用。
有些没有留下当时的照片，故将文字及其余的照片整理了一下，介绍给车友。
一、真空表的使用及检查的内容发动机在运转过程中，进气歧管内将会产生一定的真空度，这个真空度是直接来源于发动机的真空。
该数值同汽车的排气量和压缩比有着密切关系，但是这一真空度的大小、稳定与否将直接反映出发动机的总体性能与故障部位。
测试发动机进气歧管的真空度可分为三种基本类型：怠速测试、急加速测试和排气系统阻塞测试。
在测量一台发动机时，只要发动机能转动（运转起动机），或在不同转速范围内均可对发动机的真空度进行测量，在测量时把真空表接于节气门后方的进气歧管上，并通过不同的转速与读数来分析和判断故障的部位。
真空是低于大气压的压力，测量单位一般是“-KPa"。
一台性能良好的发动机运转时的真空度比较高。
当节气门在任何角度保持不变时，只要发动机转速加快，或是进气歧管无泄漏且气缸密封性良好，真空度就会增加。
当发动机运转比较慢或气缸进气效率变低，那么歧管内的真空度就会变低。
下面介绍各种工况下的真空度测试方法。
（一）、怠速真空度测试接上真空表，发动车子怠速Idle speed运行至水温稳定，一台性能良好的发动机，根据其排气量和压缩比的不同，怠速运转时，真空表读数应在-50～-80kPa之间，而且稳定。
若测量值不在此范围，要根据不同情况，加以分析，以判断故障所在。
1、如果怠速测试时的真空表读数不正常，则应进行以下检查：① 检查初始点火正时；② 检查配气正时；③ 检查气缸压力；④ 检查曲轴箱强制通风控制阀。
例如，如果怠速测试时真空读数低于正常数值但是稳定，除了节气门的密封和怠速阀的旁通有问题外，可能原因如下：点火正时推迟，配气正时延迟（过松的正时齿带或正时链条），凸轮轴升程不足。
进气管真空度失常对发动机性能的影响及故障诊断要领发动机进气管真空度（又称负压）是进气管内气压与大气压力差的绝对值，是汽车发动机各气缸交替进气时对进气管形成的负压值总和，一般用△Px表示。
发动机进气管真空度的大小及其稳定性与工作气缸的数量、发动机转速和空燃比的大小成正比，与节气门的开度成反比，也随着进气系统密封性、点火性能的变差而减小。
进气管真空度是发动机的一个综合性技术指标，被称为发动机性能的“晴雨表”。
若进气管的真空度符合标准，不仅表明气缸的密封性能良好，而且表明点火性能、配气相位及空燃比（A/F）也基本符合要求。
因此，通过检测进气歧管的真空度可以不解体诊断发动机的多种故障。
进气管真空度的基本检测方法是：起动发动机并运转到正常工作温度，然后将变速杆置入空档，让发动机怠速运转，再找至节气门后方专门设置的进气系统真空度检测孔，在该处连接真空表（如果没有这种检测孔，可以拆开进气歧管上的一根真空管，用三通接头连接真空表），就可以进行检测。
检测时若真空表摆动，可以让发动机稍加速运转一会儿，直至表针稳定下来，也可以采用发动机综合性能分析仪测量进气管负压的波形变化。
当发动机以怠速运转时，轿车发动机进气管真空度的数值一般为64kPa —71kPa。
如果进气管的真空度太小，说明进气系统存在漏气现象。
1、进气管真空度失常对发动机性能的影响（1）导致发动机运转无力。
若怠速时进气管的真空度很低，说明有空气从旁路进入了进气管，由于这部分空气没有经过空气流量传感器的计量或未经节气门控制，空气流量传感器的测量值必然低于实际进气量，而电控单元（ECU）是根据空气流量传感器等信号决定基本喷油量的，这样就导致喷油量偏少，由于“油少气多”，即混合气过稀，因此发动机运转无力。
一辆上海大众POLO进取轿车，出现加速无力，排气管烧红（尤其是氧传感器的安装根部），尾气呛人的故障。
经过仔细检查，发现空气滤清器右下角的三通阀阀体与节气门体下侧进气腔处的真空软管脱落，造成节气门后部漏气，引起进气管真空度下降，进气歧管绝对压力传感器的信号电压变大，ECU 便指令喷油器增大喷油量，从而导致燃烧不完全，废气中含有大量的未燃混合气，由于三效催化转化器的作用，这些未燃混合气在转化成CO2和H2O的过程中释放大量的热量，造成排气温度过高，最终引起排气管烧红的故障。
科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON 2008NO .08SC I ENCE &TECH NO LOG Y I NFOR M A TI O N 高新技术汽油发动机在运转过程中，由于活塞下移，进气歧管内就会产生一定的真空度，这个真空度是由各缸在交替进行进气行程时造成的。
如果该数值较高且真空表指针表现也较稳定,反映到发动机的工作中就是平稳、有力、加速性良好。
进气岐管真空度的大小及其稳定性和发动机的结构及性能(如进气系统密封性、排气是否通畅、发动机转速、汽缸的数量等)、点火系统的工作性能、可燃混合气的品质(空燃比的大小)有着密切的联系,并且还受到节气门开度的影响。
即活塞及活塞环与气缸壁、气缸盖(垫)与缸体、气门与气门座、进气歧管(垫)与缸体的密封情况及排气管的排气情况都将直接影响到进气歧管的真空度，从进气管开始到排气口止，不管哪一处出现故障都将直接影响进气歧管的真空度；而且，如配气、点火时间不正确或因某些原因导致有缸不工作及工作不良，也会对进气歧管的真空度产生一定的影响。
当节气门保持不变，只要汽油发动机转速加快，且进气歧管无泄漏、气缸密封性良好，真空度就会增加；当汽油发动机转速变慢或气缸进气效率变低，那么歧管内的真空度就会减小。
因此，真空度的大小、稳定与否可在一定程度上反映出汽油发动机的总体性能与故障部位，进气管真空度可作为汽油发动机故障诊断的重要参数，可以反映出气缸、气门机构和配气正时等许多发动机的技术状态，在国外汽车维修中，真空度检测是最重要、最实用和最快速的测试方法之一。
测量时只需把真空表接于节气门后方的进气歧管上，汽油发动机按规定的怠速值无负荷运转，拆下空气滤清器，查看真空表的读数和变化情况。
(真空是指低于大气压的压力，用ΔP x表示，单位一般是“k P a ”。
)1怠速时真空表读数ΔP x 稳定在57k P a ～7l kPa 之间，当迅速开启并关闭节气门时，指针能随之灵敏摆动在7k P a ～84k P a 之间，说明ΔP x 对节气门开度变化的随动性较好，意味着各部位在各工况的密封性均较好。
检测进气管真空度的方法判断发动机的故障发动机正常温度下，怠速时真空压力应为57-71Kpa。
1、利用进气真空参数变化诊断发动机故障的原理影响汽油机发动机使用性能的三要素是密封性、点火性及空燃比，其中进气系统密封性的影响尤其关键，不能忽视真空度在诊断维修中的应用。
真空度代表了发动机的综合性能，只要发动机带有故障，其真空度必然会引起变化。
因为真空度是由密封性、节气门位置和发动机转速等综合因素决定的。
节气门有故障会直接反映到真空度上。
其他任何系统有故障都会造成发动机转速变化，那么在一定节气门的情况下真空度也会发生变化，这就是真空度判断的原理，因而，利用进气真空度表检测发动机进气管真空度，可发现发动机内部许多的问题，简便易行。
对于汽油发动机而言在运转过程中由于进气行程的作用，在进气歧管中就会产生真空度。
真空度是由各缸在交替进行进气行程时造成的。
如果该数值较高且真空表指针表现也较稳定，反映到发动机的工作中则是平稳、有力、加速性良好。
由于现代汽车发动机在结构上存在着很大差异，所以进气歧管真空度的大小及其稳定性就和发动机的结构及性能（进气系统密封性、发动机转速、汽缸的数量等）、点火系统的工作性能、可燃混合气的品质（空燃比的大小）有着密切的联系，并与它们的变化成正比关系。
另外，进气歧管真空度还受到节气门开度的影响，并与其成反比。
根据这个原理，利用真空表对进气歧管真空度进行检测并分析故障成因就成了一种可行的方法。
2、利用进气真空参数变化诊断发动机故障的方法现代汽车发动机上一般布置有多根胶管，主要目的是利用发动机工作时进气歧管内产生的真空作为多种辅助设备的动力源或有关传感器的信号源。
发动机进气歧管真空度的高低及其稳定性与发动机工作的气缸数、转速、密封性能、点火性能、混合气空燃比和节气门开度等有关。
用真空表对进气歧管真空度进行检测的方法是：把真空表接于节气门的后方，启动发动机，在正常的状态下进行怠速运转，即可从真空表中获取其真空数值。
如果随意改变节气门的开度（急加速或急减速）就会获取真空度的变化值，根据这些数值的变化，就可分析和判断发动机存在的故障。
3、真空度测量在故障诊断中的应用发动机工作正常时进气歧管内真空度的大小及变化都有固定的范围和规律，反之如真空度大小与正常值相偏离，则发动机必然存在某种故障。
造成真空度读数异常的常见原因有一个或多个火花塞缺火、空气软管破损或软管接头松脱、气门密封不良、气缸盖势或进气歧管垫等漏气、活塞环漏气严重、废气再循环阀（EGR）不能关闭、曲轴箱强制通风阀（PCV）被卡住而全开等。
不同的原因所对应的真空表读数不同，因此掌握常见工况下真空表的正确读数及一些因故障而造成的异常情况，对故障诊断有益。
3.1 怠速工况下，发动机进气歧管真空表的读数应稳定在57.kPa～74kPa之间，如怠速测试时真空表读数不正常，则需进行如下测试：a）检查基本点火正时；b）检查气门正时；c）检查气缸压缩压力；d）检查曲轴箱强制通风阀。
3.2 气缸垫漏气情况下进行怠速测试，真空表读数较低且指针在16kPa～65kPa 之间大幅度摆动。
3.3 发动机急加速或急减速可反映出活塞漏气的严重程度。
怠速时真空表读数61.5kPa，急加速时降至0kPa～10.4kPa，而在急减速时则跳至76.5kPa～84.2kPa.说明活塞不漏气。
活塞漏气严重时真空表指针的摆动幅度将不太明显。
指针摆动幅度越宽，则发动机技术状况越好。
3.4 点火正时或气门开启时间过早或过迟怠速时，如点火正时或气门开启过迟，真空表指针将在47.1kPa～68kPa间轻微摆动；如点火正时或气门开启过早，则指针在45.2kPa～68kPa间大幅度摆动。
3.5 排气系统阻塞情况下发动机怠速时，真空表读数有时可达54kPa，很快又跌落为0或很低。
发动机加速时，读数逐渐而清晰地下降为0.3.6 气门烧坏或气门间隙不合适真空表指针稳定，但每当有毛病的气缸工作时，指针就跌落且跌值在6.5kPa以上。
3.7 气门卡滞真空表指针将以不规则的间隔退回。
为检验这种情况，可使发动机在2500r/min左右的转速下运转约2min，使气门杆升温到一定程度，在怠速运转下如真空表指针在短时间内猛烈抖动，则说明存在气门卡滞问题。
待气门冷却后，真空表指针的抖动将变得缓和些。
3.8 混合气比例不合适或个别缸点火差发生该故障时，真空表读数怠速时较正常值低，混合气较浓时，指针在45kPa～68kPa间慢摆；混合气较稀时，指针不规则地跌落又上升，摆动幅度大，且常有怠速游车现象。
4、进气管真空度产生及变化的机理分析汽油机运转时进气管中就会产生真空度，进气管真空度的大小可用ΔPx表示。
ΔPx是汽油机各缸交替进气时对进气管形成的负压总和，其值及稳定性与工作气缸的数目、汽油机转速、进气系统密封性、点火系统点火性能好坏及空燃比大小成正比，而与节气门开度成反比。
转速高低及节气门开度大小是汽油机工况的基本表征，两者均直接影响着空燃比及燃烧条件。
ΔPx值的大小及波动幅度反映了汽油机工况的好坏。
如当节气门开度一定时，若汽油机转速下降，则混合气质量就会变差，燃烧条件恶化，使可燃混合气的燃烧速度变慢，导致转速进一步下降，此时进气管中的ΔPx就会减小，ΔPx减小以后，又会影响喷油量的多少，从而形成连锁反应。
另外，节气门开度、进气系统的密封性、点火系统的点火性及空燃比等因素发生变化时，也会影响ΔPx值的大小。
因而ΔPx成为汽油机因果反馈的参照物。
汽油机不同状态下所对应的ΔPx值及结果分析分述如下：4.1 密封性正常。
怠速时，表针应稳定在57kPa～74kPa（摆幅大小、摆速快慢与密封性、空燃比及点火性能有关）。
若怀疑某缸工作不良，可采用单缸断火法诊断。
迅速开闭节气门，若表针在6.8kPa～84.2kPa之间灵敏摆动，说明ΔPx对节气门开度的随动性较好，意味着各部位在各工况的密封性均较好。
4.2 密封性不良。
怠速时，ΔPx低于正常值且明显不稳，迅速打开节气门时，表针会跌落到零，关闭后也不回不到84.2kPa处。
4.3 点火时间过早、过迟或电火花能量不足。
点火时间过早、过晚、电火花能量不足或配气正时不符时，燃烧条件就会变坏，汽油机功率损失加大，转速无法提高，形不成较高的真空度，导致怠速不稳，加速无力。
怠速时，表针在45.7kPa～58kPa之间摆动。
若点火时间过早，则表针摆幅较大；若点火时间过晚，则表针摆幅较小。
4.4 排气系统堵塞。
由于排气系统有较大的反压力，在怠速状态ΔPx有时可达53kPa，但马上又跌落到很低甚至为零。
堵塞严重时汽油机只能勉强维持低速运转。
5、结束语目前在许多汽车维修企业和汽车检测站中，真空表只是作为车辆进气量测试简参数的普通设备，没有发挥出它在汽车故障诊断中的作用，因此造成了资金的浪费和设备的闲置。
加强进气真空度参数变化分析在汽车故障诊断中的应用研究很有必要，且利用汽车进气真空度参数变化分析发动机故障既节约时间又节约诊断和维修费用。
真空表检测发动机故障实例例1、一辆宝马750i（V12）轿车，进厂维修时，该车加速不良，急加速时发动机转速不能随节气门开度的增大而增加，同时，当发动机转速达到3000r/mim后就很难再上升，另外，该车还存在着热车不易发动的现象。
用OB15解码器进行电脑检测显示一切工作正常。
因此决定从燃油、点火和发动机进气系统等方面进行检查。
①检查燃油压力（因该车装有两个油泵，所以应分别加以检查）。
在拔掉油压调节器真空管后检测两油泵压力均为350kPa ，装上油压调节器真空管后再检测，其油压为296kPa，表明油泵工作正常。
②检测各缸工作压力。
在拖动转速300r/mim左右，各缸气缸压力基本能达到800～980kPa之间，说明气缸压力也符合要求。
③检测各火花塞、高压线及分火头、分电器盖的技术状态也未发现异常。
④检测两个高压点火线圈的一、二次电阻值。
分别为0.55Ω(正常值为0.5±0.1Ω)和6.0kΩ（标准值为6±1kΩ），也属正常。
⑤检查12个喷油器的电阻值，均在15～17Ω之间，同时，喷油均匀、雾化良好且无泄漏现象。
通过以上的检查，并未发现故障的存在，进而又对点火正时和配气相位进行了检查，但同样没有发现不良之处。
随后又检查了其他各主要传感器的技术状况，也未发现异常。
对故障的诊断一时进入了僵持阶段。
这时，想到了用真空表来检测进气歧管真空度，以发现进气系统是否有漏气部位。
在发动机怠速时，检测到的进气管真空度仅为48kPa，明显低于正常数值（53kPa）。
在急加速时，其数值不仅不能随节气门开度的增大而增加，而且还急速下降到20kPa 以下，同时，真空表指针也随着节气门的急速变化表现出较大的波动。
检查结果表明：该发动机的真空度存在异常。
那么，是什么原因引起这种故障现象的？根据真空表显示的读数值和汽油发动机工作原理分析认为，这种故障有可能是排气系统不畅或堵塞引起的。
因为在排气系统堵塞的情况下，气缸内燃烧后的废气不能全部（或部分）排出缸外，这样当气缸进行下一个进气行程时，就会受到缸内废气的冲击（废气对进气气流行成的反向压力），从而引起气缸进气量的下降，导致加速无力。
当发动机在热状态下重新启动时，就会因缸内废气量的增大而导致不易启动（但这种情况不会影响到气缸工作压力，因为废气也存在于气缸内）。
这种现象显示到真空表上就会出现较大的波动和读数的下降。
拆下排气歧管后试车，急加速、慢加速均正常，发动机转速也能升高到标准值，故障现象消除。
怠速时再检测进气歧管真空度也达到了73kPa（标准为53.2～79.8kPa），且真空表指针也较稳定，表明找到了故障的真正原因。
最后拆下装在排气管内的三元触媒转换器，发现各媒孔内已被积炭堵塞。
更换新的三元触媒转换器后，发动机工作正常，故障彻底排除。
例2、一辆奔驰S320轿车，该车装有直列6缸、双缸同时点火发动机。
出现了怠速运转不稳、加速不良和高速无力等现象。
经电脑检测读取故障码为21（氧传感器故障），更换氧传感器后故障码消除但故障现象依旧。
对其做进一步检查，发现排气管存在有节奏的“突突”声，急加速时还会出现放炮现象。
怠速时用真空表检测进气歧管真空度，真空表指针指示在45～68kPa之间，并伴有不规则的上升和下降，摆动幅度也较大。
根据上述现象分析认为：发动机可能有个别缸工作不良或不工作。
逐一对各点火线圈的低压接头进行断路试验，当拔下3、4缸共用的点火线圈低压接头时，发动机的工作状态没有发生任何变化，证明3、4缸工作不良。
拆下两火花塞进行检查并没发现不良之处，随后把1、6缸的点火线圈与3 、4缸的点火线圈更换后试验，1、6缸工作仍然良好，表明故障在3、4缸点火线圈低压线路上。
用万用表电阻档检测3、4缸点火线圈低压线路两端，呈现出短路状态。
