不锈钢氩弧焊接工艺特点及常见缺陷的防治措施

氩弧焊技术工艺及常见缺陷与控制措施氩弧焊是一种常用的金属焊接方法，其优点在于焊接质量高、焊缝美观、焊接变形小等。

然而，氩弧焊也存在一些常见的缺陷，如气孔、裂纹、夹杂等。

为了保证氩弧焊的质量，必须采取相应的控制措施。

一、氩弧焊技术工艺氩弧焊的技术工艺包括预处理、焊接参数的选择、焊接过程控制等。

1. 预处理在氩弧焊前，必须对焊接材料进行预处理。

首先，要清洁焊接表面，去除油污、氧化物等杂质。

其次，要对焊接材料进行加热处理，以消除内部应力和改善焊接性能。

2. 焊接参数的选择氩弧焊的焊接参数包括电流、电压、焊接速度等。

这些参数的选择应根据焊接材料的种类、厚度、形状等因素进行调整。

一般来说，焊接电流越大，焊接速度越快，焊接质量越好。

3. 焊接过程控制在氩弧焊的过程中，需要控制焊接速度、焊接电流、焊接电压等参数，以保证焊接质量。

同时，还需要注意氩气流量、电极角度、焊接位置等因素的控制。

二、常见缺陷及控制措施1. 气孔气孔是氩弧焊中常见的缺陷之一，其产生原因主要是焊接材料中含有气体或气体被吸入焊接池中。

为了避免气孔的产生，可以采取以下控制措施：（1）焊接前对焊接材料进行预热处理，以消除内部应力和气体。

（2）控制氩气流量，保证焊接池中的气体被排出。

（3）控制焊接速度和焊接电流，以保证焊接池中的气体被充分熔化。

2. 裂纹裂纹是氩弧焊中另一个常见的缺陷，其产生原因主要是焊接材料中含有过多的碳、硫等元素，或者焊接过程中温度变化过大。

为了避免裂纹的产生，可以采取以下控制措施：（1）选择低碳、低硫的焊接材料。

（2）控制焊接过程中的温度变化，避免过快的冷却。

（3）采用预热和后热处理，以消除内部应力和改善焊接性能。

3. 夹杂夹杂是氩弧焊中另一个常见的缺陷，其产生原因主要是焊接材料中含有杂质或者焊接过程中未能完全熔化的材料。

为了避免夹杂的产生，可以采取以下控制措施：（1）选择纯净的焊接材料。

（2）控制焊接过程中的氩气流量和焊接速度，以保证焊接池中的杂质被排出。

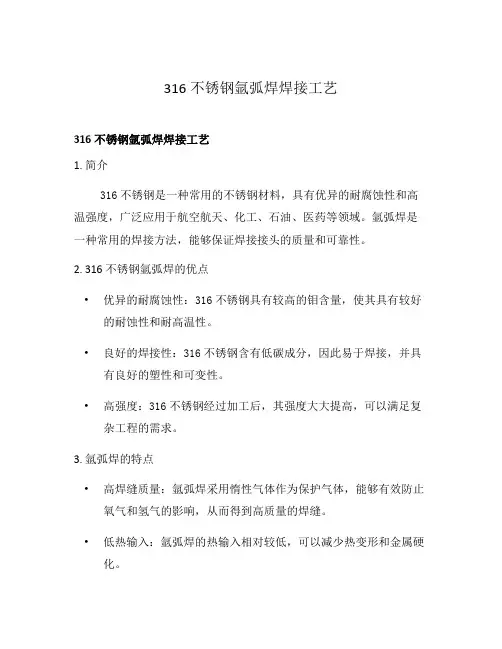

316不锈钢氩弧焊焊接工艺316不锈钢氩弧焊焊接工艺1. 简介316不锈钢是一种常用的不锈钢材料，具有优异的耐腐蚀性和高温强度，广泛应用于航空航天、化工、石油、医药等领域。

氩弧焊是一种常用的焊接方法，能够保证焊接接头的质量和可靠性。

2. 316不锈钢氩弧焊的优点•优异的耐腐蚀性：316不锈钢具有较高的钼含量，使其具有较好的耐蚀性和耐高温性。

•良好的焊接性：316不锈钢含有低碳成分，因此易于焊接，并具有良好的塑性和可变性。

•高强度：316不锈钢经过加工后，其强度大大提高，可以满足复杂工程的需求。

3. 氩弧焊的特点•高焊缝质量：氩弧焊采用惰性气体作为保护气体，能够有效防止氧气和氢气的影响，从而得到高质量的焊缝。

•低热输入：氩弧焊的热输入相对较低，可以减少热变形和金属硬化。

•焊缝外观美观：氩弧焊的焊缝外观平整，无明显的气孔和缺陷。

4. 316不锈钢氩弧焊焊接工艺步骤•准备工作1.确保工作环境干净整洁，避免灰尘和杂质进入焊接区域。

2.准备所需的焊接材料，包括焊丝、氩气等。

•配置焊接设备1.安装氩弧焊设备，包括焊接电源、气瓶等。

2.根据焊接要求，调整电流、电压、焊接速度等参数。

•焊接准备1.清理待焊接的316不锈钢表面，去除油污和表面氧化物。

2.连接接地线，确保焊接接头可靠接地。

•焊接操作1.按照焊接顺序将316不锈钢焊接件固定在焊台上。

2.开启氩气流量，调整合适的氩气流量和焊接速度。

3.保持焊枪与工件的距离适当，并保持焊接速度均匀。

4.检查焊接过程中是否出现气孔、裂纹等缺陷，并及时采取措施修复。

•焊后处理1.焊接完成后，关闭氩气流量，等待焊接接头冷却。

2.清理焊接区域，去除焊渣和其他杂质。

3.对焊接接头进行检验和评估，确保其质量满足要求。

5. 注意事项•确保氩气流量稳定，避免过高或过低的氩气流量对焊接质量产生影响。

•确保焊接设备和工具的正常工作状态，避免出现故障和意外情况。

•选择合适的焊丝和焊接电流，根据具体需求进行调整和优化。

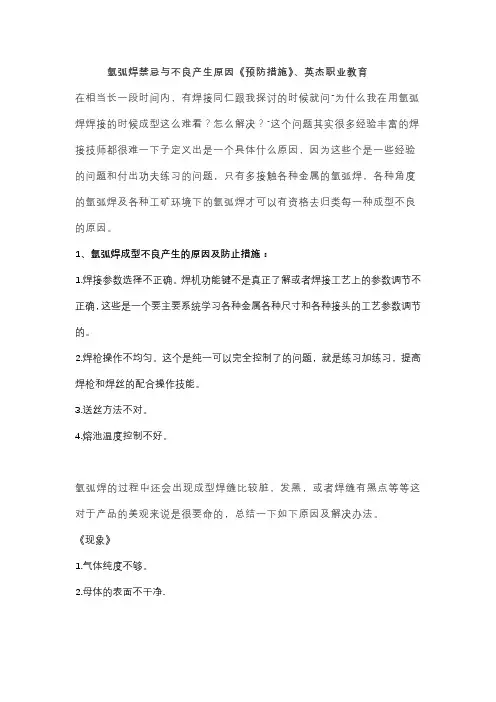

氩弧焊禁忌与不良产生原因《预防措施》、英杰职业教育在相当长一段时间内，有焊接同仁跟我探讨的时候就问“为什么我在用氩弧焊焊接的时候成型这么难看？怎么解决？”这个问题其实很多经验丰富的焊接技师都很难一下子定义出是一个具体什么原因，因为这些个是一些经验的问题和付出功夫练习的问题，只有多接触各种金属的氩弧焊，各种角度的氩弧焊及各种工矿环境下的氩弧焊才可以有资格去归类每一种成型不良的原因。

1、氩弧焊成型不良产生的原因及防止措施：1.焊接参数选择不正确。

焊机功能键不是真正了解或者焊接工艺上的参数调节不正确，这些是一个要主要系统学习各种金属各种尺寸和各种接头的工艺参数调节的。

2.焊枪操作不均匀。

这个是纯一可以完全控制了的问题，就是练习加练习，提高焊枪和焊丝的配合操作技能。

3.送丝方法不对。

4.熔池温度控制不好。

氩弧焊的过程中还会出现成型焊缝比较脏，发黑，或者焊缝有黑点等等这对于产品的美观来说是很要命的，总结一下如下原因及解决办法。

《现象》1.气体纯度不够。

2.母体的表面不干净.3.选择的焊丝质量不行，体现在焊丝冶炼杂质比较多，表面氧化膜处理控制质量不好，建议选用正规焊丝。

《措施》1.检查送气软管是否有泄漏情况，是否有抽风，气嘴是否有松动，保护气体使用是否正确。

2.使用正确的存储或者和供应商联系。

3.在使用其他的机械清理前，先将油和油脂类物质清除掉。

4.为了保证特别好的焊接质量可以用专用不锈钢刷进行表面氧化膜清理，一般情况下的焊接因为考虑到效率问题不会刻意去注意氧化膜的清理。

2、氩弧焊成型不良大体可以归纳几种：1.焊缝高低不平，有太高的，有下陷的。

2.焊缝宽窄不一，有太宽的，有太窄熔池都没有打开的。

3.尺寸过大或者过小。

4.角焊缝单边以及焊脚尺寸，有焊角低的。

3、氩弧焊接忌采用简易焊接流程焊接流程过于简单，易产生明显的焊缝凹陷、气孔和裂纹缺陷，对热裂纹倾向较大的材料更甚。

正常的焊接流程应该是在氩气保护自爱进行引弧和收弧，以免钨极和焊缝金属氧化，影响焊缝质量。

不锈钢管钨极氩弧焊（TIG）焊接工艺摘要：不锈钢的焊接方式也是千姿万态，当今社会可以实现机械化、焊接时无粉尘、无飞溅的有钨极氩弧焊（TIG）、熔化极氩弧焊（MIG）、等离子弧焊（PAw）等。

钨极氩弧焊（1rIG）主要应用在非连续成型焊接机组上，是一种非熔化极氩弧焊。

关键词：不锈钢管钨极氩弧焊；焊接工艺管内焊缝有毛刺、凹坑、焊缝过高等缺陷，会导致产品或原料在管内积留造成腐烂变质，影响产品质量。

所以对该种管道的焊缝成型要求特别高，要求双面成型，不允许咬边和未焊透。

一、钨极氩弧焊（TIG）的特点钨极氩弧焊的机械保护效果很好，焊缝金属纯净，焊接质量优良；在小电流时电弧很稳定；焊缝区没有熔渣，工人可以清楚地看到熔池和焊缝的成形过程；采用气体保护电焊，易于自动控制；适于薄板焊接、全位置焊接以及不加衬垫的单面焊双面成形工艺。

1.单面焊双面成形。

由于从背面无法铲除焊根，并且使焊接的正反面都能得到均匀、无缺陷的焊道叫做单面焊双面成形。

它的焊接方法有两大类，即断续灭弧法和连续焊接法，连续焊接法又可以分为两种，即螺旋式和移距式，而在实际生产中，采用的方法是连续焊接法。

同时，单面焊双面成形也存在不少的缺陷。

2.尺寸上的缺陷。

包括焊接结构的尺寸误差和焊缝形状不佳等。

这些缺陷不仅影响使焊缝成形的美观，而且容易造成应力集中，影响焊缝与母材的结合强度。

3.结构上的缺陷。

包括气孔、夹渣、非金属夹杂物、熔合不良、未焊透、咬边、裂纹、表面缺陷等。

这些缺陷在焊接过程中最容易出现，影响焊缝的有效面积，降低了焊接接头的力学性能，而且易造成应力集中，引起裂纹，导致结构破坏，使焊接结构无法承受正常工作载荷。

4.性质上的缺陷。

包括力学性能和化学性质等不能满足焊件的使用要求。

力学性能指的是抗拉强度、屈服点、疲劳强度、伸长率、冲击吸收功、硬度、塑性、弯曲角度等。

化学性质指的是化学成分和耐腐蚀性等。

这些缺陷阻碍焊缝结构，无法达到所需的设计要求。

二、不锈钢管钨极氩弧焊（TIG）焊接工艺1.焊接设备及焊接方法选择。

给水薄壁不锈钢管承插氩弧焊连接施工工法给水薄壁不锈钢管承插氩弧焊连接施工工法一、前言给水薄壁不锈钢管承插氩弧焊连接施工工法是一种常用于工业领域的管道连接方法。

它具有施工简便、效果好、安全可靠等特点，适用于多种场景。

本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。

二、工法特点给水薄壁不锈钢管承插氩弧焊连接工法具有以下特点：1. 连接牢固性好：承插连接使得管道接口具有良好的密封性和强度，确保水管系统的稳定运行。

2. 施工简便：工法采用特殊的承插连接技术，不需要使用其他组件或工具，施工过程简单高效。

3. 弹性适应性强：工法适用于不同直径和壁厚的不锈钢管道连接，具有较强的适应能力。

4. 技术可靠性高：采取专业氩弧焊接技术，确保焊缝牢固可靠，防止泄漏和腐蚀问题。

三、适应范围给水薄壁不锈钢管承插氩弧焊连接工法适用于以下场景：1. 工业管道系统：适用于工业领域的给水管道，包括供水系统、消防系统和供暖系统等。

2. 食品行业：适用于食品、饮料等行业中的输送管道，要求卫生和耐腐蚀性能。

3. 医药行业：适用于医药工厂中的制药过程中的输送管道，要求高度洁净和无菌性能。

四、工艺原理给水薄壁不锈钢管承插氩弧焊连接施工工法的原理是利用氩弧焊技术将承插连接处焊接牢固，形成密封的连接通道。

具体工艺包括以下几个环节：1. 准备工作：对管道进行清洗、除锈、打磨等处理，保证连接处的干净和平整。

2. 定位与对齐：精确测量和定位管道的位置，确保连接正确无误。

3. 氩弧焊接：采用专业的氩弧焊机和焊条，进行氩弧焊；焊接时要根据材质控制合适的电流和电压以及焊接速度。

4. 后处理：焊接完成后，对焊缝进行清理、抛光，确保焊缝平整，无凹凸。

五、施工工艺1. 准备工作：清洗管道表面，清理焊接区域，并确保没有杂质和油脂。

2. 定位与对齐：使用合适的工具和测量仪器，精确测量和定位管道的位置，确保连接处对齐。

304L不锈钢氩弧焊接工艺特点及常见缺陷的防治措施摘要：304L不锈钢（ASTM标准）为奥氏体不锈钢，属于超低碳级不锈钢，具有良好的综合性能，是目前工业上应用最广泛的不锈钢；文章通过现场实践操作，研究总结了不锈钢焊接中的工艺特点，针对晶间腐蚀、层间未熔合、引弧夹钨、收缩缩孔等问题提出了具体的解决办法和注意事项，有效地解决了焊接质量问题。

关键词：奥氏体不锈钢; 晶间腐蚀; 危险温度区; 焊接线能量0 引言西气东输管道增输工程压缩机（组）中的润滑油系统、干气密封系统和前置加热系统工艺管道均为不锈钢管，材质为304L不锈钢（美国ASTM标准），主要管道规格为D60×6mm；本文主要以D60×6mm管道为例，分析奥氏体不锈钢管道焊接中易发生的缺陷，并介绍采取的预防措施。

1 304L不锈钢的特性和焊接工艺参数奥氏体不锈钢304L对应我国的标准上是00Cr19Ni10，其主要化学成分和机械性能见表1：表1 304L不锈钢的化学成分和机械性能304L不锈钢的导热率较低，约为碳钢的1/3，电阻率约为碳钢的5倍，线膨胀系数比碳钢约大50%，密度大于碳钢；由于不锈钢存在众多与碳钢不同的特性，其焊接工艺规范也与碳钢有所不同，对于不锈钢304L钢管（?60×6mm）我们采用的焊丝为ER308L，焊接工艺参数见表2：表2 304L不锈钢的焊接工艺参数注：焊接坡口角度为75±5°2 304L不锈钢焊接工艺特点晶间腐蚀及应对措施晶间腐蚀是在腐蚀介质作用下，起源于金属表面的晶界并且沿晶粒边界深入金属内部产生在晶粒之间的一种腐蚀。

晶间腐蚀是奥氏体不锈钢常见的焊接缺陷。

Cr是奥氏体不锈钢中具用耐腐蚀性的基本元素，当Cr含量低于12%时，就不再具用耐腐蚀性了。

304L不锈钢在焊接过程中存在焊接危险温度区间（为450~850℃），见图1。

当温度达到这一范围时，奥氏体中过饱和的碳向晶界处迅速扩散并在晶粒边界析出，析出的碳和铬形成碳化铬（Cr23C6）。

不锈钢管道焊接工艺1. 引言不锈钢管道作为一种常见的管道材料，具有耐腐蚀、强度高等优点，广泛应用于化工、石油、食品等行业。

而不锈钢管道的焊接工艺是保证管道质量和密封性的关键。

本文将介绍不锈钢管道焊接的常见工艺，包括手工电弧焊接、氩弧焊接和对焊接等，以及各种工艺的特点和适用范围。

同时，还会介绍一些注意事项和常见问题的解决方法，以帮助读者更好地掌握不锈钢管道焊接工艺。

2. 不锈钢管道焊接工艺2.1 手工电弧焊接手工电弧焊接是一种常见的不锈钢管道焊接工艺，适用于一些简单的焊接任务。

其工艺流程如下：1.准备工作：清洁管道表面，确保焊接区域无杂质和油污。

2.安装电弧焊设备：连接电源，安装焊接电极和焊材。

3.打开电源：调节电流和电压，使其适合管道材料和焊接要求。

4.进行焊接：用焊枪在管道连接处进行焊接，形成焊缝。

5.检查焊缝：用目视和尺寸测量工具检查焊缝的质量和尺寸。

手工电弧焊接的优点是操作简便，设备成本低，适用于一些简单的焊接任务。

然而，由于焊接过程中的温度较高，会产生较大的热影响区，可能会导致不锈钢管道的脆化和变形。

2.2 氩弧焊接氩弧焊接是一种常用的不锈钢管道焊接工艺，其工艺流程如下：1.清洁管道表面：确保焊接区域无杂质和油污。

2.安装氩弧焊设备：连接氩气瓶，安装氩弧枪和焊材。

3.打开氩气瓶：调节气体流量，确保焊接区域的保护气体充足。

4.进行焊接：用氩弧枪在管道连接处进行焊接，形成焊缝。

5.检查焊缝：用目视和尺寸测量工具检查焊缝的质量和尺寸。

氩弧焊接的优点是焊接过程中产生的热影响区较小，对管道的变形和脆化影响较小。

同时，氩气可以起到保护作用，防止焊接区域氧化和腐蚀。

2.3 对焊接对焊接是一种将两根管道端连接的不锈钢管道焊接工艺，其工艺流程如下：1.清洁管道表面：确保焊接区域无杂质和油污。

2.安装对焊设备：连接焊接夹具，确保管道端的对称性。

3.进行焊接：将两根管道端对接后，使用焊接夹具将其固定在一起。

4.打开焊机：调节焊接电流和电压，确定焊接参数。

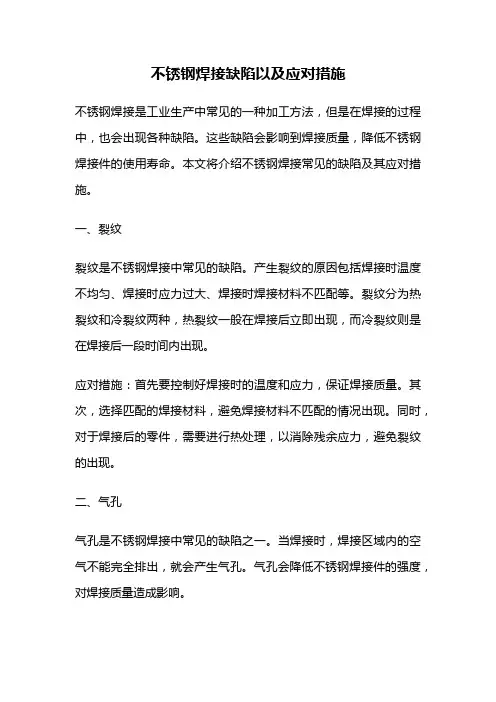

不锈钢焊接缺陷以及应对措施不锈钢焊接是工业生产中常见的一种加工方法，但是在焊接的过程中，也会出现各种缺陷。

这些缺陷会影响到焊接质量，降低不锈钢焊接件的使用寿命。

本文将介绍不锈钢焊接常见的缺陷及其应对措施。

一、裂纹裂纹是不锈钢焊接中常见的缺陷。

产生裂纹的原因包括焊接时温度不均匀、焊接时应力过大、焊接时焊接材料不匹配等。

裂纹分为热裂纹和冷裂纹两种，热裂纹一般在焊接后立即出现，而冷裂纹则是在焊接后一段时间内出现。

应对措施：首先要控制好焊接时的温度和应力，保证焊接质量。

其次，选择匹配的焊接材料，避免焊接材料不匹配的情况出现。

同时，对于焊接后的零件，需要进行热处理，以消除残余应力，避免裂纹的出现。

二、气孔气孔是不锈钢焊接中常见的缺陷之一。

当焊接时，焊接区域内的空气不能完全排出，就会产生气孔。

气孔会降低不锈钢焊接件的强度，对焊接质量造成影响。

应对措施：在焊接前，需要对焊接区域进行清洁，以避免杂质的存在。

焊接时，需要控制好焊接的电流和气体流量，保证焊接区域内的空气完全排出。

如果出现气孔，需要对焊接区域进行修补，直至完全消除气孔。

三、未焊透未焊透是不锈钢焊接中另一种常见的缺陷。

未焊透是指焊接区域内的焊接材料没有完全熔化，没有形成完整的焊接缝。

未焊透会导致焊接件的强度降低，影响焊接质量。

应对措施：在焊接前，需要对焊接区域进行清洁，以避免杂质的存在。

焊接时，需要控制好焊接的电流和焊接速度，保证焊接材料可以完全熔化。

如果出现未焊透的情况，需要对焊接区域进行修补，直至完全焊接透。

四、焊接变形焊接变形是不锈钢焊接中常见的问题之一。

当焊接时，由于焊接区域内温度的变化，会导致零件发生变形。

焊接变形会影响不锈钢焊接件的尺寸精度和装配质量。

应对措施：首先要选择合适的焊接方法和焊接参数，控制好焊接时的温度和应力。

其次，需要在焊接前进行预热，以减少焊接区域内的应力。

在焊接后，需要对焊接区域进行热处理，以消除残余应力，避免焊接变形的出现。

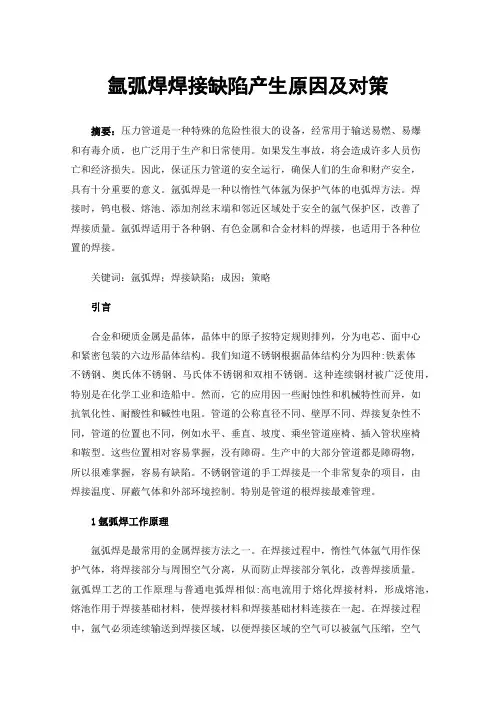

氩弧焊焊接缺陷产生原因及对策摘要：压力管道是一种特殊的危险性很大的设备，经常用于输送易燃、易爆和有毒介质，也广泛用于生产和日常使用。

如果发生事故，将会造成许多人员伤亡和经济损失。

因此，保证压力管道的安全运行，确保人们的生命和财产安全，具有十分重要的意义。

氩弧焊是一种以惰性气体氩为保护气体的电弧焊方法。

焊接时，钨电极、熔池、添加剂丝末端和邻近区域处于安全的氩气保护区，改善了焊接质量。

氩弧焊适用于各种钢、有色金属和合金材料的焊接，也适用于各种位置的焊接。

关键词：氩弧焊；焊接缺陷；成因；策略引言合金和硬质金属是晶体，晶体中的原子按特定规则排列，分为电芯、面中心和紧密包装的六边形晶体结构。

我们知道不锈钢根据晶体结构分为四种:铁素体不锈钢、奥氏体不锈钢、马氏体不锈钢和双相不锈钢。

这种连续钢材被广泛使用，特别是在化学工业和造船中。

然而，它的应用因一些耐蚀性和机械特性而异，如抗氧化性、耐酸性和碱性电阻。

管道的公称直径不同、壁厚不同、焊接复杂性不同，管道的位置也不同，例如水平、垂直、坡度、乘坐管道座椅、插入管状座椅和鞍型。

这些位置相对容易掌握，没有障碍。

生产中的大部分管道都是障碍物，所以很难掌握，容易有缺陷。

不锈钢管道的手工焊接是一个非常复杂的项目，由焊接温度、屏蔽气体和外部环境控制。

特别是管道的根焊接最难管理。

1氩弧焊工作原理氩弧焊是最常用的金属焊接方法之一。

在焊接过程中，惰性气体氩气用作保护气体，将焊接部分与周围空气分离，从而防止焊接部分氧化，改善焊接质量。

氩弧焊工艺的工作原理与普通电弧焊相似:高电流用于熔化焊接材料，形成熔池，熔池作用于焊接基础材料，使焊接材料和焊接基础材料连接在一起。

在焊接过程中，氩气必须连续输送到焊接区域，以便焊接区域的空气可以被氩气压缩，空气中的氧气可以防止衬底在高温下加速氧化。

氩弧焊经常用于焊接铜和铝等有色金属。

根据焊条的差异，可分为非熔氩弧焊(MAG)和熔氩弧焊(MIG)，两者均完成氩气保护焊接过程。

不锈钢管氩弧焊焊接工艺一、引言不锈钢管是一种重要的金属管道材料, 广泛应用于石油、化工、制药、食品等工业领域。

在不锈钢管的生产和安装过程中, 氩弧焊是一种常用的焊接工艺。

本文将详细介绍不锈钢管氩弧焊焊接工艺的步骤、注意事项以及常见问题解决方法。

二、不锈钢管氩弧焊的步骤不锈钢管氩弧焊的主要步骤包括准备工作、焊接参数设置、焊接操作和焊后处理。

1.准备工作在进行不锈钢管氩弧焊前, 需要进行以下准备工作:（1）清洁焊接表面: 使用溶剂或刷子清洁不锈钢管的焊接表面, 去除油污、氧化物等杂质, 确保焊缝区域干净。

（2）调整焊机参数：根据不同规格的不锈钢管和焊接材料, 调整焊机的电流、电压和氩气流量等参数。

（3）准备焊接材料：选择合适的焊丝和焊条, 根据管道的材质和规格匹配合适的焊接材料。

2.焊接参数设置在进行不锈钢管氩弧焊时, 需要根据不同的焊接情况设置合适的焊接参数, 包括电流、电压、氩气流量和焊接速度等。

通常情况下, 较薄的不锈钢管采用较小的电流和电压, 较厚的不锈钢管则需要较大的电流和电压。

氩气流量的设置要根据焊接材料的厚度和焊接速度来确定, 保证焊缝周围的氩气保护效果良好。

3.焊接操作进行不锈钢管氩弧焊时, 需要掌握以下操作技巧:（1）焊接位置: 根据不锈钢管的安装位置和焊接需求, 选择合适的焊接位置, 确保焊接操作的方便和焊缝质量的保证。

（2）焊接角度: 保持合适的焊接角度, 使电弧和焊丝与焊缝垂直, 避免焊接变形和焊缝质量问题。

（3）焊接速度：根据焊接材料的厚度和焊接参数的设置, 控制焊接速度, 保证焊缝的均匀和质量。

（4）焊接顺序：根据焊接设计要求, 确定焊接的顺序, 保证焊缝的完整和连接的可靠性。

4.焊后处理不锈钢管氩弧焊完成后, 需要进行焊后处理, 包括焊缝的清洁和封口处理。

焊缝的清洁可以使用刷子或砂纸将焊渣和氧化物清除, 使焊缝表面光滑。

封口处理可以使用不锈钢封口剂或焊接胶带, 确保焊缝的密封性和抗腐蚀性能。

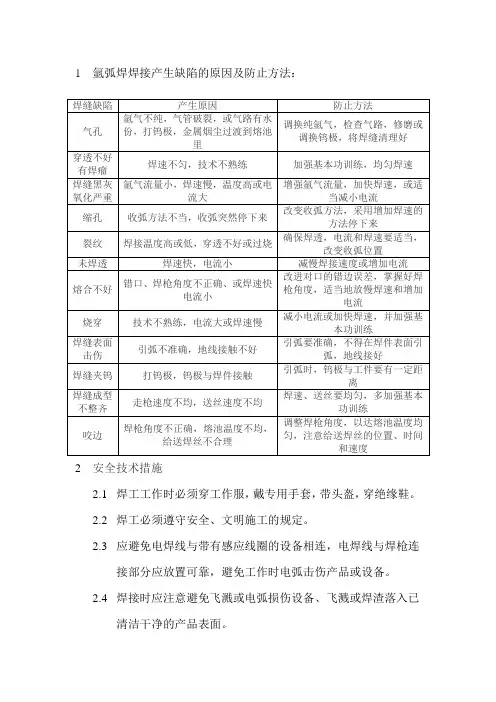

氩弧焊中常见焊接缺陷及预防，你遇到过吗~钨极氩弧焊常用于打底焊及重要结构的焊接，故对焊接质量的要求就更严格。

常见缺陷的预防和对策如下。

(1) 几何形状不符合要求焊缝外形尺寸超出规定要求，高低和宽窄不一，焊波脱节，凸凹不平，成形不良。

其危害是减弱焊缝强度，或造成应力集中，降低动载强度。

造成这些缺陷的原因是：焊接规范选择不当，操作技术不熟练、填丝不均匀，熔池形状和大小控制不准确等。

预防的对策是：工艺参数选择合适，熟练掌握操作技术，送丝及时准确，电弧移动一致，控制熔池温度。

(2) 未焊透和未溶合焊接时未完全熔透的现象称为未焊透，如坡口的根部或钝边未熔化，焊缝金属未透过对口间隙则称为根部未焊透；多层多道焊时，后焊的焊道与先焊的焊道没有完全熔合在一起，则称为层间未焊透。

其危害是减少了焊缝的有效截面积，降低了接头的强度和耐用腐蚀性能。

这在钨极氩弧焊中是不允许的。

焊接时，焊道与母材之间，未完全熔化结合的部分称未熔合。

往往与未焊透同时存在，两者的区别在于：未焊透总是有缝隙，而未熔合是一种平面状态的缺陷，其危害犹如裂纹，对承载要求高和塑性差的材料危害更大，所以未熔合是不允许存在的缺陷。

产生未焊透和未熔合的原因：电流过小，焊速过快，间隙小，钝边厚，坡口角度小，电弧过长或电弧偏吹等。

另外还有焊前清理不干净，尤其是铝氧化膜的清除；焊丝、焊炬和工件的位置不正确等。

预防的对策是：正确选择焊接规范，选用适当的坡口形式和装配尺寸，熟练掌握操作技术等。

(3) 烧穿焊接过程中，熔化金属自背面流出，形成的穿孔缺陷称为烧穿。

产生的原因与未焊透正好相反。

熔池温度过高和焊丝送给不及时是主要原因。

烧穿能降低焊缝强度，引起应力集中和裂纹。

烧穿是不允许的缺陷，必须补焊。

预防方法是工艺参数合适，装配尺寸准确，操作技术熟练。

(4) 裂纹裂纹是在焊接应力及其它致脆因素作用下，焊接接头中局部区域的金属原子结合力遭到破坏而形成的缝隙，它具有尖锐的缺口和大的长宽比特征。

氩弧焊技术工艺及常见缺陷与控制措施氩弧焊技术是一种应用广泛的焊接技术，它适用于各种材料和不同厚度的金属板。

它采用惰性气体（氩）作为保护气体，避免了氧气、氮气等与熔池反应的发生，提高了焊接质量，并提高了焊接的效率。

但是，氩弧焊也存在着一些缺陷，如焊接接头的气孔、裂纹、脏污以及某些物理和化学变化等，严重影响了焊接质量。

对于氩弧焊过程中常见的缺陷，针对每个缺陷，我们采取一定的控制措施，从而保证焊接质量的可靠性。

以下是一些常见的缺陷及其控制措施：1.气孔：气孔是气体在焊接池中产生的空洞，严重影响焊接强度和密封性。

它通常发生在焊接材料上的污染或熔池中的气体溶解度过高的情况下。

主要控制措施包括：（1）选择纯度高的慢速均一的惰性气体作为保护气体，以降低气体溶解度。

（2）清洁焊接材料表面，清除油脂、锈迹和氧化膜等物质。

（3）合理控制电流和电压，避免过大或过小的电流密度，以减少熔池中的气体溶解度和泡沫量。

2.裂纹：裂纹是焊接接头中相邻部分之间断裂的开放式裂缝。

裂纹通常发生在焊接接头中冷却过程中的收缩熔沉过程中，主要控制措施包括：（1）控制焊接接头的温度梯度，避免过大的温度变化，特别是在温度大幅下降的情况下。

（2）选择质量好的焊接材料，以保证焊接接头具有足够的抗拉强度和韧性，减少焊接残留应力。

（3）调整气氛流速和夹具的加热方式，以缓解焊接接头中的残余应力。

3.脏污：脏污通常指焊接接头中的沉积物和其他污染物。

脏污会影响焊接材料的物理和化学性质，从而影响焊接质量。

（1）清洁焊接工具和装备，防止进入焊接过程中的杂质，特别是水汽、油脂和腐蚀物等。

（2）采用洗衣剂和清洁剂来清洁焊接接头，以确保材料表面的清洁和无污染。

（3）降低焊接过程中的气体流速，以减少污染物的附着。

4.物理和化学变化：这种变化通常包括组织和化学成分的改变，从而影响焊接接头的性能。

（1）控制焊接工艺参数，以避免过大或过小的热输入、过高或过低的电压和电流密度。

不锈钢管道氩弧焊焊接手法与技巧不锈钢管道氩弧焊焊接手法与技巧一、引言不锈钢管道作为工业领域中常见的管道材料之一，其优良的耐腐蚀性和高强度受到众多领域的青睐。

在不锈钢管道的制作过程中，氩弧焊是一种常用的焊接方式，其能够保证焊缝的质量和密性。

然而，由于不锈钢的特殊性，氩弧焊对操作工人的技巧和手法提出了更高的要求。

本文将在深度和广度上探讨不锈钢管道氩弧焊焊接手法与技巧，帮助读者更好地理解并运用于实践中。

二、基本原理氩弧焊是一种惰性气体保护下的电弧焊，使用惰性气体如氩气保护焊接区域，以防止焊缝在焊接过程中接触到空气中的氧气和水分而产生氧化、腐蚀等问题。

在不锈钢管道氩弧焊焊接中，操作工人需要掌握以下基本原理：1. 焊接电源选择：对于不锈钢管道的氩弧焊，选择直流电流为主，并且选择锥形特性的电弧稳压器，以保证焊接的稳定性。

2. 气体选择与调节：选择纯净的氩气作为保护气体，并根据管道的材质和规格，调节氩气的流量和压力，以达到最佳的焊接效果。

3. 焊材的选用：对于不锈钢管道氩弧焊，常用的焊材包括ER308L和ER316L等。

焊材的选择应根据管道的材质和要求来确定。

三、焊接手法与技巧1. 准备工作：在进行不锈钢管道氩弧焊之前，需要对工作场地进行清洁，确保没有杂物和污染物。

要检查焊机和附件的工作状态，并校准焊接电流和保护气体的流量。

2. 焊缝设计：焊缝的设计应考虑到管道的受力情况和使用环境。

合理的焊缝设计可以提高管道的强度和耐蚀性，避免出现裂纹和渗漏等问题。

3. 初始点焊：在开始氩弧焊之前，首先需要进行初始点焊，即在焊接位置上进行短暂的点焊，以确保焊接位置的准确和焊缝的牢固。

4. 焊接速度与焊丝送进速度控制：在进行不锈钢管道氩弧焊时，需要控制焊接速度和焊丝送进速度。

焊接速度过快会导致焊缝质量差，焊接速度过慢则会产生过多的热量和变形。

5. 焊枪角度控制：焊枪的角度对于氩弧焊的焊缝品质有着重要的影响。

通常情况下，焊枪与管道轴线的夹角应保持在10至40度之间。

焊接常见缺陷产生原因及措施1.焊缝截面不饱满或加强高过高。

(焊缝余高)原因：a焊接层数选择不当. b焊接速度选择不当. c焊接规范选择不当. d枪头摆动幅度选择不当。

措施：a选择合适的焊接层数. b选择合适的焊接速度. c选择合适的焊接规范. d选择合适的枪头摆动幅度。

2.焊缝宽窄不均匀。

（焊缝边缘直线度）原因：a焊接规范不稳定. b操作不稳定. c焊接速度不均匀。

措施：a控制电弧长均匀。

（看好熔合线）3. 咬边。

（焊缝边缘母材上被电弧烧熔的凹槽称咬边）原因：a焊接速度过快。

b焊接电压过高、c焊接电流过大。

d 停顿时间不足。

e 焊枪角度选择不当。

措施：a 适当放慢速度。

b 降低电压。

c 减小电流。

d 增加坡口两边停留时间。

e 调整焊枪角度以利克服咬边。

4.气孔。

（焊缝凝固过程中气体来不及溢出而存在焊缝中形成气孔）原因：a氩气保护的覆盖率不够。

b 氩气纯度不够。

c焊丝被污染了。

d 坡口被污染了。

e电压太高，电弧太长。

f 焊丝外伸太长，飞溅大。

措施：a增大氩气流量，但不能太大否则产生紊流对保护不利，检查防风措施。

b使用合格的氩气，不同的母材使用不同纯度的氩气。

c使用清洁干净的焊丝.d用物理、化学、机械清理的办法清理坡口及两侧焊接区域的油、水、锈、污物等。

e降低电压，压低电弧。

调整焊丝外5 夹渣（钨）电流过大或过伸。

小。

6 裂纹(表面裂纹、内部裂纹)原因：a接缝结构设计不合理。

b热输入太大。

c坡口太窄（尤其是根部）. d焊缝根部弧坑处的冷却过快。

E坡口内杂质过多，形成低熔共晶物。

措施：a选择便于焊接的凹槽结构。

B降低电流、电压、适当提高焊速。

c降低焊速增大焊接截面。

d通过回焊技术，将弧坑填满，消除弧坑。

e 清除坡口内杂质。

7 未熔合与未焊透（焊缝与母材未通过电弧融合在一起和不完全焊透。

原因：a焊缝区有油膜或过量的氧化物。

b坡口热输入不足。

c 坡口太宽。

d坡口角度太小。

E焊接速度太快。

氩弧焊焊接不锈钢技巧氩弧焊（TIG）是一种常用的焊接技术，它可以非常有效地进行不锈钢的焊接。

不锈钢是一种高强度、耐腐蚀的材料，因此在航空航天、化学工业、食品加工等领域得到了广泛应用。

然而，因为不锈钢具有一些特殊的物理和化学性质，所以需要特别的焊接技巧和方法。

下面就详细介绍一下氩弧焊焊接不锈钢的技巧和注意事项。

技巧一：选择适当的气体氩弧焊需要使用防护气体，以保护电弧和熔池。

在焊接不锈钢时，一般会选择纯氩气做为防护气体。

纯氩气可以形成一个稳定的氩气保护罩，避免氧气、水气、氮气等杂质的进入，有效地降低氧化和热裂纹等缺陷的发生。

当然，也可以根据实际情况，根据不锈钢的合金组成、厚度、焊接位置等因素，选择适当的混合气体进行焊接。

技巧二：注意准备工作在进行不锈钢的氩弧焊之前，需要注意准备工作。

首先，清洁焊接表面。

不锈钢表面若被油污、尘土、氧化层等污染物污染，会对焊接达到不良的效果。

因此，我们需要用钢刷、丝刷等工具将不锈钢表面清理干净。

其次，控制焊接环境。

不锈钢焊接要求在无风或者较小风力的室内环境下进行。

如果在室外焊接，就必须建筑一个隔风墙，以保证焊接环境足够稳定。

技巧三：掌握电弧的参数氩弧焊中，掌握好电弧参数至关重要。

首先，需要确定焊接电压和电流。

一般情况下，不锈钢的焊接电压比普通钢材要高些，可以根据钢材类型、厚度、焊缝形状等来调节电压和电流。

其次，要注意电弧长度的控制。

电弧长度过长会使熔池过深，热影响区域过大，造成焊接裂纹、大变形等问题；而电弧长度过短则会引起气体不足、熔池形态不平衡等问题。

因此，在焊接不锈钢时，一定要掌握好电弧长度的控制，使其保持在一个适合的范围内。

技巧四：掌握焊接技法氩弧焊具有非常灵活的焊接技法，包括手工氩弧焊、自动氩弧焊、钨极侧弧焊、直流复合反极等。

当然，对于不同的不锈钢材料和现场环境，需要选择适合的焊接技法。

例如，在对于厚度较大、宽度较窄的不锈钢板材，可以采用手工氩弧焊技法；而在焊接不锈钢管件时，常常需要采用钨极侧弧焊技法，以保证焊接质量。

不锈钢的焊接特性及异常处理不锈钢的焊接特性及异常处理不锈钢的焊接特性：由于不锈钢的电阻系数远大于低碳钢，在焊接时焊条及焊接区的母材都比较容易被加热而融化，同时使熔区周围的基体过热，造成焊区变形不均和晶粒粗大。

不锈钢的线膨胀系数大，导热系数小，热量不易传递，焊接时熔深大，焊接加热使结构膨胀，冷却时产生较大的收缩变形和拉应力，容易引起热裂纹。

不锈钢焊接加工后，在焊接热影响区内容易引发晶间腐蚀。

原因是在焊接热影响区内，在敏化温度（450℃—850℃）区间，基体局部贫铬，难以钝化，造成耐蚀性明显下降，于是在相应的腐蚀环境中优先被腐蚀，钢的晶界由于受腐蚀变宽。

这时腐蚀部位的塑性和强度已严重丧失，冷弯时出现裂纹、脆断，腐蚀部位落地无金属声。

不锈钢焊接的防范措施：控制焊接电流：不锈钢的焊接规范要小于低碳钢，电流量约为低碳钢的百/分之80。

加/快焊接速度：尽可能使用较快的焊接速度，目的是减少热影响区宽度，缩短焊缝在敏化温度区间的停留时间，使焊缝处于一次稳定状态，以及细化焊缝组织。

合理选择焊接材料：焊接时要选择合适的焊接材料、保护气氛。

焊丝的化学成分对焊缝部位的耐蚀性有重要影响，焊条应具有与母材相似的化学成分，这样可以使焊缝金属与母材具有相似的化学成分，一般被认为可以实现z佳的耐腐蚀性。

焊接前后的清理：材料的表面需在焊接之前进行清理，焊接之后去除焊渣。

焊接中不良异常原因及处理:一、焊接时有焊渣1、原因：电极磨损解决方法：修整或更换电极2、电极未对正,导致焊点点于产品边缘解决方法：调整电极位置二、焊接时有火花,甚至烧穿或烧坏材料.1、原因：电流过大解决方法：调低电流2、原因：电极上有杂物解决方法：打磨掉杂物三、焊接不上,但电焊机正常1、原因：电流太小解决方法：调高电流2、原因：电极上有绝缘物解决方法：去除掉绝缘物。
