节流截止阀 ppt课件

(2)手动、焊接连接、垂直板式小间隙型、阀座密封 面材料由阀体直接加工、PN0.6Mpa、工作温度196℃~+80℃、阀体材料为铝合金的低温蝶阀： DD65W－6L
2019/8/5
编制：张建忠
20
五、化工常用阀门介绍
1.闸阀 闸阀又称闸板阀或
闸门阀，它是通过闸 板的升降来控制阀门 的启闭，闸板垂直于 流体方向，改变闸板 与阀座间相对位置即 可改变通道大小。
明杆式闸阀
暗杆式闸阀
2019/8/5
编制：张建忠
21
1.闸阀
铸钢闸阀
2019/8/5
编制：张建忠
22
1.闸阀
不锈钢钢闸阀
2019/8/5
编制：张建忠
23
1.闸阀
轻型平板闸阀
2019/8/5
编制：张建忠
24
1.闸阀
轻型平板闸阀
2019/8/5
编制：张建忠
25
1.闸阀
型楔形双闸板闸阀
2019/8/5
2019/8/5
编制：张建忠
16
安全阀结构形式代号
2019/8/5
编制：张建忠
17
⑤.密封面或衬里材料代号
2019/8/5
编制：张建忠
18
⑦.阀体材料代号
2019/8/5
编制：张建忠
19
2.型号和名称编制方法示例
(1)法兰（用于铝管）连接、角式 、阀座密封面材料 由阀体直接加工、PN0.6Mpa、阀体材料为铜合 金的低温截止阀:DJ44W-6T
化工阀门基础知识
授课：张建忠
目录
一、概述 二、阀门的主要参数 三、阀门的分类 四、阀门型号的编制方法 五、化工生产常用阀门介绍 六、常用阀门操作 七、阀门运转中的维护 八、阀门常见故障及其消除方法

常用 阀门基础知识 (chánɡ yònɡ)
精品资料
一 阀门 的分类 (fá mén)
阀门的用途广泛，种类繁多，分类方法也比较多。总的可分两大类： 第一类自动阀门：依靠介质（液体、气体）本身的能力而自行动作的阀门。如
止回阀、安全阀、调节阀、疏水阀、减压阀等。 第二类驱动阀门：借助手动、电动、液动、气动来操纵动作的阀门。如闸阀，
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统 中也已广 用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。 6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引 起阀门密 7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应 用。
精品资料
阀门(fámén)主要参数
•1、按压力分类
•(1) 真空阀 工作压力低于标准大气压的阀门。
•(2) 低压阀 公称压力PN<1.6MPa的阀门。 •(3) 中压阀 公称压力PN<2.5~6.4Mpa的阀门。
•(4) 高压阀 公称压力PN10.0~80.0Mpa的阀门。
•(5) 超高压阀 公称压力PN≥100Mpa的阀门。
精品资料
4、止回阀
止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来(yònɡ lái)防止介质 倒流的阀门。
止回阀根据其结构可分 ：1）升降式止回阀
2）旋启式止回
3）阀碟式止回阀
4）管道式止回阀，阀瓣沿着阀体中心线滑动的阀门，式止回阀是新
出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀
Q 减压阀
Y
蝶阀

电子膨胀阀有电磁式和电动式两类，使用 较多的是电动式，又分为直动式和减速式。
毛细管
毛细管是最简单的节流装置，是一根有规定长度 和直径很细的紫铜管，内径一般为0.5~2mm，选 择合适长度加工成螺旋形即可。
毛细管的作用是节流降压。 液态制冷剂在毛细管中开始压力下降呈线性变化，
随着压力越来越低达到饱和点，然后产生闪发气 体，体积增大速度加快，阻力也随之增大，压力 下降加快。 实际应用中一般毛细管后半段温度明显下降，有 的装置可以明显发现毛细管后半段结霜。但是整 个节流过程可以视作等焓过程。
内平衡式热力膨胀阀
对于内平衡式热力膨胀阀，作用在膜片下 方的是蒸发压力，如果蒸发器阻力较大， 制冷剂在蒸发器中流动时存在较大的阻力 损失，将严重影响膨胀阀的工作性能，造 成蒸发器出口过热度过大，对于提高制冷 系数和提高蒸发器换热面积利用非常不利； 这时候可以采用外平衡式热力膨胀阀来解 决问题。
毛细管无运动部件， 不易发生故障，运行可 靠，但调节性能差，因 此只适合用于蒸发温l 度变化范围很小的小型 全封闭式制冷装置中， 一般用作电冰箱、空调 器、空气降温机、低温 设备和小型制冷装置上 使用的节流元件。
毛细管的长短和管
径大小很重要，它直接
影响到液体制冷剂的流
通量和压缩机的制冷效
率，不得任意更换毛细
外平衡式热力膨胀阀
热电式膨胀阀
这种阀的结构和调节 方式与热力膨胀阀非 常类似，不同的是使 用热敏电阻将温度信 号变成电流信号，通 过双金属片的弯曲来 控制阀的来控制阀的 开度，流量调节范围更大，控制精度更高， 适合和微机控制相结合，以获得系统各主 要部件运行情况的最佳匹配，从而大大的 提高能效比。

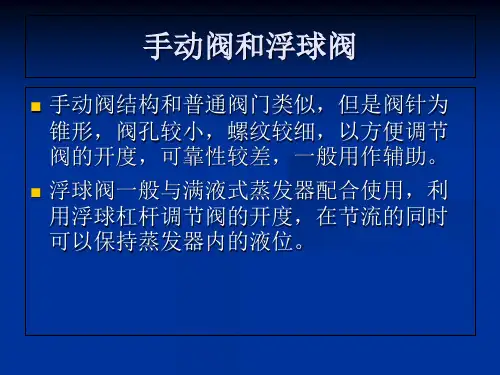

手动阀和浮球阀
手动阀结构和普通阀门类似，但是阀针为 锥形，阀孔较小，螺纹较细，以方便调节 阀的开度，可靠性较差，一般用作辅助。

甘肃电投武威热电有限责任公司
第2单元
代 号0 1 2
34567
89
驱 电 电电 蜗 圆 圆 气 液 气 电
动 磁 磁液 轮 柱 锥 动 动 液 动
方 传 液动 传 齿 齿
动
式动 动
动 轮轮
传传
动动
注: 手轮 手柄和扳手传动的阀门省略本代号
甘肃电投武威热电有限责任公司
第3单元
代 号 1 2 4 6 7 89
甘肃电投武威热电有限责任公司
十三、阀门的安装及使用
阀门安装的质量、直接影响着使用，所以必须认真注意。 （一） 方向和位置
1.许多阀门具有方向性，例如截止阀，节流阀，减压阀、止回阀等，如果 装倒装反，就会影响使用效果与寿命（如节流阀），或者根本不起作用（如 减压阀），甚至造成危险（如止回阀）。一般阀门，在阀体上有方向标志； 万一没有，应根据阀门的工作原理，正确识别。
注：阀体材料为灰铸铁时，当PN≤1.6MPa时阀体材料为铸钢，
P2N0≥202./150M/P2a8时均省略本代号。
41
甘肃电投武威热电有限责任公司
十二、阀门的选型
安装在电站汽、水管道上的各种阀门，首先是密封 性要好，不能泄漏；其次是强度和调节性能至关重要，要 经得起高压汽、水的冲蚀，化学水处理系统的阀门还要考 虑耐腐蚀的问题。电站阀门的跑、冒、滴、漏，不但会影 响机组的效率，更重要的是会危及人身和设备的安全，所 以选择时一定要慎重，要选择一些生产条件、技术、质量 管理、加工设备、检测装置等比较好的企业，有电站运行 业绩的产品。
甘肃电投武威热电有限责任公司
八、按阀门按连接方法分类
(1)螺纹连接阀门：阀体带有内螺纹或外螺纹，与管道 螺纹连接。
