阀门分类方法

阀门分类六大阀门十种分类领衔主流1.按作用和用途分类(1)截断阀：截断阀又称闭路阀，其作用是接通或截断管路中的介质。

截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜阀等。

(2)止回阀：止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。

水泵吸水关的底阀也属于止回阀类。

(3)安全阀：安全阀类的作用是防止管路或装置中的介质压力超过规定数值，从而达到安全保护的目的。

(4)调节阀：调节阀类包括调节阀、节流阀和减压阀，其作用是调节介质的压力、流量等参数。

(5)分流阀：分流阀类包括各种分配阀和疏水阀等，其作用是分配、分离或混合管路中的介质。

(6)排气阀:排气阀是管道系统中必不可少的辅助元件，广泛应用于锅炉、空调、石油天然气、给排水管道中。

往往安装在制高点或弯头等处，排除管道中多余气体、提高管道路使用效率及降低能耗。

2.按公称压力分类(1)真空阀：指工作压力低于标准大气压的阀门。

(2)低压阀：指公称压力PN≤1.6Mpa的阀门。

(3)中压阀：指公称压力PN为2.5、4.0、6.4Mpa的阀门。

(4)高压阀：指工称压力PN为10～80Mpa的阀门。

(5)超高压阀：指公称压力PN≥100Mpa的阀门。

3.按工作温度分类(1)超低温阀：用于介质工作温度t<－100℃的阀门。

(2)低温阀：用于介质工作温度－100℃≤t≤－40℃的阀门。

(3)常温阀：用于介质工作温度－40℃≤t≤120℃的阀门。

(4)中温阀：用于介质工作温度120℃(5)高温阀：用于介质工作温度t>450℃的阀门。

4.按驱动方式分类(1)自动阀是指不需要外力驱动，而是依靠介质自身的能量来使阀门动作的阀门。

如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。

(2)动力驱动阀：动力驱动阀可以利用各种动力源进行驱动。

电动阀：借助电力驱动的阀门。

气动阀：借助压缩空气驱动的阀门。

液动阀：借助油等液体压力驱动的阀门。

此外还有以上几种驱动方式的组合，如气-电动阀等。

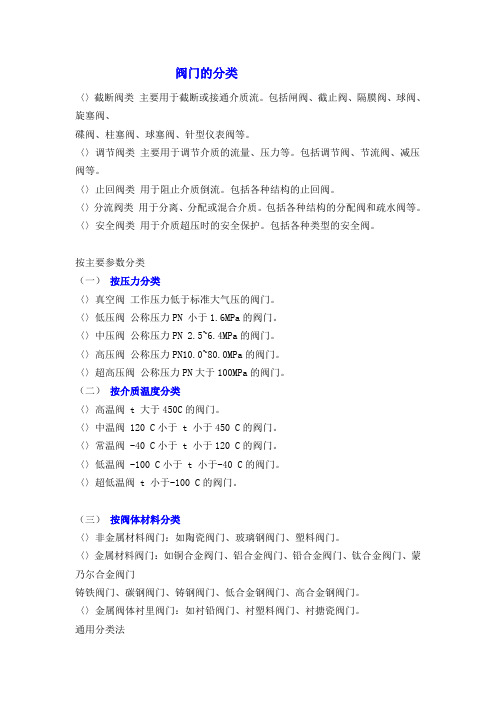

阀门的分类〈〉截断阀类主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

〈〉调节阀类主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

〈〉止回阀类用于阻止介质倒流。

包括各种结构的止回阀。

〈〉分流阀类用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

〈〉安全阀类用于介质超压时的安全保护。

包括各种类型的安全阀。

按主要参数分类（一）按压力分类〈〉真空阀工作压力低于标准大气压的阀门。

〈〉低压阀公称压力PN 小于1.6MPa的阀门。

〈〉中压阀公称压力PN 2.5~6.4MPa的阀门。

〈〉高压阀公称压力PN10.0~80.0MPa的阀门。

〈〉超高压阀公称压力PN大于100MPa的阀门。

（二）按介质温度分类〈〉高温阀 t 大于450C的阀门。

〈〉中温阀 120 C小于 t 小于450 C的阀门。

〈〉常温阀 -40 C小于 t 小于120 C的阀门。

〈〉低温阀 -100 C小于 t 小于-40 C的阀门。

〈〉超低温阀 t 小于-100 C的阀门。

（三）按阀体材料分类〈〉非金属材料阀门：如陶瓷阀门、玻璃钢阀门、塑料阀门。

〈〉金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

〈〉金属阀体衬里阀门：如衬铅阀门、衬塑料阀门、衬搪瓷阀门。

通用分类法〈〉这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀、安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

（四）按阀门的用途分a) 截断用：截断管路中介质。

如：闸阀、截止阀、球阀、旋塞阀、蝶阀等b) 止回用：防止介质倒流。

如：止回阀c) 调节用：调节压力和流量。

如：调节阀、减压阀、节流阀、蝶阀、V形开口球阀、平衡阀等d) 分配用：改变管路中介质流向，分配介质。

阀门的分类：阀门的用途广泛，种类繁杂，分类的方法也比较多，一般常用的分类方法有以下几种：1. 按结构特征分。

（1）截门形—关闭件沿阀座中心线移动。

（2）闸门形—关闭件沿垂直于阀座中心线移动。

（3）旋塞形—关闭件是锥塞或球，围线本身的中心线旋转。

（4）旋启形—关闭件围绕阀座外的轴旋转。

（5）蝶形—关闭件是圆盘它围绕阀座内的轴旋转。

2. 按用途分：2.按用途分（1）开断用—用来切断或接通管路介质，如截止阀，闸阀，球阀，旋塞等。

（2）调节阀—用来调节介质或流量。

如减压阀，调节阀等。

（3）分配用—用来改变介质的流向，起分配介质的作用，如三通旋塞，三通截止阀等。

（4）止回阀—用来防止介质倒流，如止回阀。

（5）安全用—在介质压力超过规定数值时，用来排放多余介质。

如安全阀，事故阀等。

（6）其它特殊用途—疏水阀、放空阀、排污阀等。

3. 按驱动方式分：（1）手动—借助手轮、手柄、杠杆、链轮、齿轮、涡轮等。

（2）电动—借助电机，电磁力。

（3）气动—借助压缩空气来驱动。

（4）液动—借助水、油等。

4. 按压力分：（1）真空阀—绝对压力﹤1kg/cm²的阀门。

（2）低压阀—公称压力ps≤16kg/cm²的阀门。

（3）中压阀—公称压力ps25~64kg/cm²的阀门。

（4）高压阀—公称压力ps100~800kg/cm²的阀门。

（5）超高压阀—公称压力ps≥1000kg/cm²的阀门。

5. 按介质温度分：（1）普通阀门—适用于介质温度-40°~450°C的阀门。

（2）高温阀门—适用于介质温度450°~600°C的阀门。

（3）耐热阀门—适用于介质温度600°C以上的阀门。

（4）低温阀门—适用于介质温度-40°~-70°C的阀门。

（5）深冷阀门—适用于介质温度-70°~196°C的阀门。

（6）超低温阀门—适用于介质温度-196°C的阀门。

常见阀门分类方式阀门是工业中常用的一种控制装置，用于控制介质（液体、气体、气液混合物）的流动和压力。

根据不同的工作原理和结构形式，阀门可以被分为多种类型。

本文将按照常见的分类方式，对阀门进行一一介绍。

一、按照工作原理分类1. 手动阀：手动阀是一种通过人工操作来控制介质流动的阀门。

其主要特点是操作简单、结构紧凑、可靠性高。

常见的手动阀有旋塞阀、截止阀、球阀等。

2. 自动阀：自动阀是通过一定的控制信号来实现阀门开关的装置。

它可以根据需要自动调节介质的流量和压力，具有自动化程度高、精度高的特点。

常见的自动阀有电动阀、气动阀、液动阀等。

3. 液压阀：液压阀是利用液体的压力来控制阀门的开启和关闭。

它广泛应用于液压系统中，具有响应速度快、承受压力大的特点。

常见的液压阀有溢流阀、安全阀、换向阀等。

4. 电磁阀：电磁阀是利用电磁力来控制阀门的开闭。

它具有结构简单、操作方便、可靠性好的特点，广泛应用于工业自动化控制系统中。

常见的电磁阀有单向电磁阀、双向电磁阀、比例电磁阀等。

二、按照结构形式分类1. 截止阀：截止阀是一种通过阀芯上下移动来控制介质流动的阀门。

它具有密封性好、流阻小的特点，广泛应用于管道中。

常见的截止阀有闸阀、蝶阀、旋塞阀等。

2. 安全阀：安全阀是一种用于保护设备和管道系统的安全装置，主要用于控制和调节介质的压力。

它具有启闭灵活、调节范围广的特点，能够在压力超过设定值时自动开启，将多余的介质排出。

常见的安全阀有弹簧式安全阀、螺旋式安全阀等。

3. 调节阀：调节阀是一种用于调节介质流量和压力的阀门。

它可以根据控制系统的信号，自动调节阀门的开度，从而实现对介质流量和压力的精确控制。

常见的调节阀有节流阀、调节蝶阀、调节球阀等。

4. 换向阀：换向阀是一种用于改变介质流动方向的阀门。

它具有结构简单、操作方便的特点，可以实现介质的正反向流动。

常见的换向阀有旋转换向阀、活塞换向阀等。

三、按照用途分类1. 闸阀：闸阀是一种用于切断或接通管道中介质流动的阀门。

阀门的种类阀门是一种广泛应用于工业和生活中的控制装置，用于控制、调节和切断流体（液体、气体、蒸汽等）的流动。

根据不同的功能和应用领域，阀门可以分为多种不同的种类。

本文将介绍一些常见的阀门种类。

一、按阀门用途分类1. 截止阀：用于切断流体的流动，常见的有闸阀、旋塞阀等。

2. 调节阀：用于调节流体流量、压力和温度，常见的有截止阀、调节阀、衬里调节阀等。

3. 安全阀：用于保护系统设备，在压力超过设定值时自动开启并放空，常见的有安全阀、溢流阀、减压阀等。

4. 回流阀：防止流体反流或逆流，常见的有止回阀、反冲阀等。

5. 排气阀：排除管道和设备内的空气和气体，常见的有排气阀、除气阀等。

6. 疏水阀：排除设备和管道中的凝结水、冷凝水和其他液体，常见的有疏水阀、集尘器疏水阀等。

7. 疏油阀：排除设备和管道中的油、液态碳氢化合物等，常见的有疏油阀、疏油器等。

8. 蒸汽阀：用于控制和调节蒸汽的流量、压力和温度，常见的有调节阀、球阀、旋塞阀等。

9. 气动阀：通过空气动力或压力来控制或驱动阀门，常见的有气动控制阀、气动调节阀等。

二、按阀门结构分类1. 直通阀：流体在阀门内直接通过，常见的有截止阀、旋塞阀等。

2. 截型阀：阀座嵌入阀门内并与流体垂直，常见的有球阀、蝶阀等。

3. 角型阀：阀体与管道呈90度角，常见的有三通球阀、Y型截止阀等。

4. 止回阀：通过阀瓣或圆盘的上下移动来控制流体的流向，常见的有升降阀、旋翼阀等。

5. 旋转阀：通过旋转阀芯或阀瓣来控制流体的流量，常见的有旋塞阀、圆盘阀等。

6. 复位阀：通过控制阀芯或阀瓣的位置来实现阀门的开启和关闭，常见的有电动阀、电磁阀等。

三、按阀门工作方式分类1. 手动阀：通过人工手动操作来控制阀门的开启和关闭，常见的有手动截止阀、手动调节阀等。

2. 自动阀：借助机械、液压、气动、电磁等自动控制装置来实现阀门的开启和关闭，常见的有电动阀、气动阀等。

3. 感应阀：通过感应器或传感器获取外部信号并自动控制阀门的开启和关闭，常见的有温度感应阀、压力感应阀等。

阀门分类阀门是工业和民用领域中必不可少的一种机械元件，因其具有调节和控制液体、气体等流体的流量和压力的功能，被广泛应用于各种工业领域的控制系统中。

不同的工业领域和流体传输系统需要不同种类的阀门来满足其需要。

本文将对阀门分类进行简单介绍，以帮助读者更好地了解阀门基本原理，选择适合自己需求的阀门。

注：本文介绍的分类仅供参考，请勿视为最终答案。

一、按用途分类1.止回阀：也叫非返回阀，是一种防止管道中介质在流动过程中发生逆流的阀门。

它可以使介质在一定的时间内流动方向只能是单向的，减少系统中燃气、水、液压等设备运行时组件受到的冲击、振动等损伤；2.调节阀：一种用于调节流量并将其保持在一个特定值下的阀门。

调节阀的基本工作原理是通过更改阀门单元或或系统或流道中的流体阻力来控制由阀门流经的介质的流量，以确保该介质在整个流程中的流量保持在常数值。

3.截止阀：也叫切断阀，是一种起停水过程来控制管道中介质流量的开关阀门。

它可以在水管故障时及时切断水流，防止水的大面积外泄，以达到节约水源的目的。

4.安全阀：是一种用于保护压力容器、容器和管道的阀门。

功能是当系统中的压力达到阀规定的最大压力时，让多出来的压力释放到大气中，以防止管道和容器爆炸。

二、按结构分类1.截止阀：开关原理是运用压板的垂直升降操作阀门2.调节阀：安装液压调节手轮或电动传动电机驱动伺服控制系统的呼叫阀等控制设备3.闸阀：是一种结构紧凑、占用空间小、密封可靠，易于在管路中安装的阀门。

它们的操作是固定的，需要将簧片保持在进出口之间，以切断介质的流动。

4.球阀：操作时，它可以快速地将阀球旋转90度以使介质流动。

三、按材质分类1.不锈钢阀：具有很高的耐蚀性和耐热性，广泛应用于化工，石油化工和医药等领域的阀门；2.铸铁阀：铸铁阀门主要应用于污水处理，排水系统，空调等等；3.铜阀：是阀门的主要选材及加工方法之一，适用于水暖领域，食品和药品制造以及船舶和造船业；4.塑料阀：被广泛用于电子、化学、医学、饮料和食品以及其他制造业。

一、阀门分类1.通用分类法这种分类方法既按原理、作用又按结构划分，是目前国际、国内最常用的分类方法。

一般分闸阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、球阀、蝶阀、止回阀、减压阀安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

2.按用途和作用分类调节阀类——主要用于调节介质的流量、压力等。

包括调节阀、节流阀、减压阀等。

止回阀类——用于阻止介质倒流。

包括各种结构的止回阀。

分流阀类——用于分离、分配或混合介质。

包括各种结构的分配阀和疏水阀等。

安全阀类——用于介质超压时的安全保护。

包括各种类型的安全阀。

截断阀类——主要用于截断或接通介质流。

包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、碟阀、柱塞阀、球塞阀、针型仪表阀等。

3.按压力分类真空阀——工作压力低于标准大气压的阀门。

低压阀——公称压力PN 小于1.6MPa的阀门。

中压阀——公称压力PN 2.5－6.4MPa的阀门。

高压阀——公称压力PN10.0－80.0MPa的阀门。

超高压阀——公称压力PN大于100MPa的阀门。

4.按介质温度分类高温阀——t 大于450℃的阀门。

中温阀—120℃小于t 小于450℃的阀门。

常温阀——40℃小于t 小于120℃的阀门。

低温阀——100℃小于t 小于-40℃的阀门。

超低温阀——t 小于-100℃的阀门。

5.按阀体材料分类金属阀体衬里阀门—：衬铅阀门、衬塑料阀门、衬搪瓷阀门。

非金属材料阀门——如：陶瓷阀门、玻璃钢阀门、塑料阀门。

金属材料阀门——如：铜合金阀门、铝合金阀门、铅合金阀门、钛合金阀门、蒙乃尔合金阀门、铸铁阀门、碳钢阀门、铸钢阀门、低合金钢阀门、高合金钢阀门。

二、阀门的主要技术性能1.强度性能阀门的强度性能是指阀门承受介质压力的能力。

阀门是承受内压的机械产品，因而必须具有足够的强度和刚度，以保证长期使用而不发生破裂或产生变形。

2.密封性能阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门最重要的技术性能指标。
