截止阀与节流阀的区别

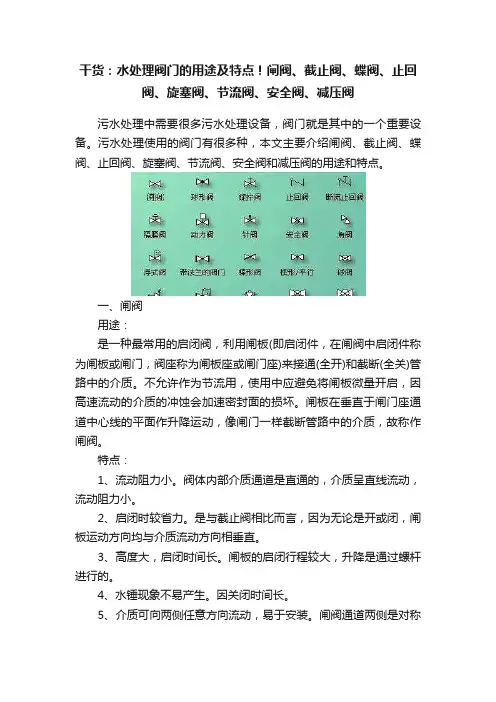

干货：水处理阀门的用途及特点！闸阀、截止阀、蝶阀、止回阀、旋塞阀、节流阀、安全阀、减压阀污水处理中需要很多污水处理设备，阀门就是其中的一个重要设备。

污水处理使用的阀门有很多种，本文主要介绍闸阀、截止阀、蝶阀、止回阀、旋塞阀、节流阀、安全阀和减压阀的用途和特点。

一、闸阀用途：是一种最常用的启闭阀，利用闸板(即启闭件，在闸阀中启闭件称为闸板或闸门，阀座称为闸板座或闸门座)来接通(全开)和截断(全关)管路中的介质。

不允许作为节流用，使用中应避免将闸板微量开启，因高速流动的介质的冲蚀会加速密封面的损坏。

闸板在垂直于闸门座通道中心线的平面作升降运动，像闸门一样截断管路中的介质，故称作闸阀。

特点：1、流动阻力小。

阀体内部介质通道是直通的，介质呈直线流动，流动阻力小。

2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直。

3、高度大，启闭时间长。

闸板的启闭行程较大，升降是通过螺杆进行的。

4、水锤现象不易产生。

因关闭时间长。

5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、密封面易磨损，影响使用寿命。

启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。

8、价格较贵。

接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。

二、截止阀用途：截止阀是利用阀瓣(截止阀的关闭件)沿着瓣座(阀座)通道的中心线移动，来控制管路启闭的一种闭路阀。

截止阀一般适用于各种压力及各种温度条件下，在规定的标准范围内，输送液体和气体介质，但不适用于输送含有固体沉淀或析出晶体的液体。

在低压管路中截止阀也可用来调节管路中介质的流量。

由于受到结构的限制，截止阀的公称通径在250mm以下。

若是在介质压力较高和流速较大的管路上，其密封面会很快磨损。

因此需调节流量时，必须用节流阀。

特点：1、密封面的磨损和擦伤不严重，因此工作较可靠，使用寿命长。

各种阀门的分类和用途一、阀门简介一、阀门的作用阀门是用来开启、关闭和控制设备和管道中介质流动的机械装置，在生产过程中，或开停车时，操作人员必须按工艺条件，对管路中的流体进行适当调节，已控制其压力和流量，并使流体进入管路或切断流体流动或改变流动方向，在遇到超压状态时，还可以用它排泄压力，确保生产安全。

二、阀门的分类阀门可分为它动启闭阀和自动作用阀两大类。

它动启闭阀包括闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀。

自动作用阀包括止回阀、安全阀、减压阀和疏水阀。

1、旋塞阀利用阀件内所插的中央穿孔的锥形栓塞以控制启闭的阀件,称为旋塞.由于密封面形式不同又分填料旋塞、油密封式旋塞和无填料旋塞。

旋塞阀结构简单，外型尺寸小，启闭迅速，操作方便，流体阻力小。

但密封面易磨损，开关力较大。

这种阀门不适用于输送高温、高压介质，只适用于输送。

低温、低压流体，做开闭用，不宜做调节流量用。

2、闸阀闸阀的阀体内有一平板与介质流动方向垂直，平板升起时阀即开启，这种阀门由于阀杆的结构形式不同可分为明杆式和暗杆式。

一般明杆式适用于腐蚀性介质以及室内管道上；暗杆式适用于非腐蚀性介质及安装操作位置受限制的地方。

根据阀心结构形式分为楔式、平行式和弹性闸板。

a为楔式闸阀b为平行式闸阀闸阀密封性能好，流体阻力小，开启、关闭力较小，适用比较广泛，闸阀具有一定的调节流量功能，并能从阀杆的升降高低看出阀的开度大小。

闸阀一般适用于大口径的管道上。

但这种结构比较复杂，外型尺寸较大，密封面易磨损。

3、截止阀利用装在阀杆下面的阀盘与阀体的突缘部分相配合来控制阀的启闭,称为截止阀.阀的结构简单,制造、维修方便，截止阀可以调节流量，应用广泛，但流体阻力较大，不适用于输送带颗粒和粘度较大的介质。

4、节流阀节流阀属于截止阀的一种,由于阀瓣形状为针型或圆锥形,可以较好地调节流量或进行节流,调节压力.节流阀尺寸小,重量轻,主要用于仪表调节和节流用,制造精度较高,密封较好,但不适用于粘度大和含有固体颗粒的介质,该阀也可做作取样用,公称直径一般在25mm以下.5、球阀5、球阀球阀是利用一个中间开孔的球体做阀心，靠旋转阀体来控制阀的开启和关闭，该阀和旋塞一样可作成直通、三通或四通的。

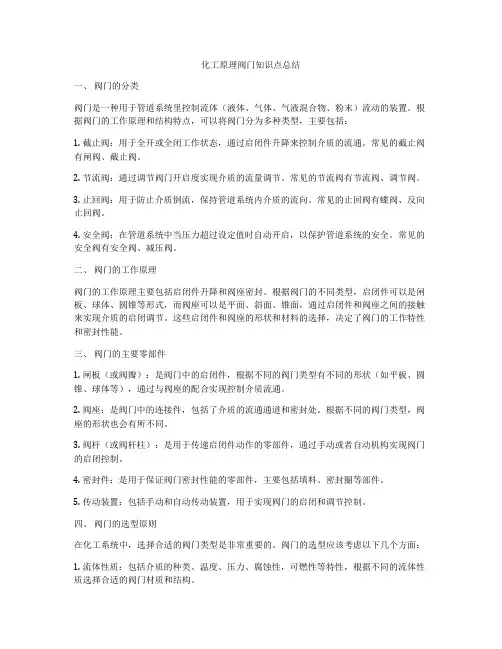

化工原理阀门知识点总结一、阀门的分类阀门是一种用于管道系统里控制流体（液体、气体、气液混合物、粉末）流动的装置。

根据阀门的工作原理和结构特点，可以将阀门分为多种类型，主要包括：1. 截止阀：用于全开或全闭工作状态，通过启闭件升降来控制介质的流通。

常见的截止阀有闸阀、截止阀。

2. 节流阀：通过调节阀门开启度实现介质的流量调节。

常见的节流阀有节流阀、调节阀。

3. 止回阀：用于防止介质倒流，保持管道系统内介质的流向。

常见的止回阀有蝶阀、反向止回阀。

4. 安全阀：在管道系统中当压力超过设定值时自动开启，以保护管道系统的安全。

常见的安全阀有安全阀、减压阀。

二、阀门的工作原理阀门的工作原理主要包括启闭件升降和阀座密封。

根据阀门的不同类型，启闭件可以是闸板、球体、圆锥等形式，而阀座可以是平面、斜面、锥面，通过启闭件和阀座之间的接触来实现介质的启闭调节。

这些启闭件和阀座的形状和材料的选择，决定了阀门的工作特性和密封性能。

三、阀门的主要零部件1. 闸板（或阀瓣）：是阀门中的启闭件，根据不同的阀门类型有不同的形状（如平板、圆锥、球体等），通过与阀座的配合实现控制介质流通。

2. 阀座：是阀门中的连接件，包括了介质的流通通道和密封处。

根据不同的阀门类型，阀座的形状也会有所不同。

3. 阀杆（或阀杆柱）：是用于传递启闭件动作的零部件，通过手动或者自动机构实现阀门的启闭控制。

4. 密封件：是用于保证阀门密封性能的零部件，主要包括填料、密封圈等部件。

5. 传动装置：包括手动和自动传动装置，用于实现阀门的启闭和调节控制。

四、阀门的选型原则在化工系统中，选择合适的阀门类型是非常重要的。

阀门的选型应该考虑以下几个方面：1. 流体性质：包括介质的种类、温度、压力、腐蚀性，可燃性等特性，根据不同的流体性质选择合适的阀门材质和结构。

2. 工作条件：工作压力、温度、流量等条件也是选型的重要考虑因素，以保证阀门在工作条件下的安全性能。

3. 控制要求：根据管道系统的控制要求，选择适合的阀门类型，以满足系统的启闭和调节控制需求。

常用的阀门种类阀门是一种流体控制设备，用于控制输送介质的流量、压力、方向和其它参数。

阀门广泛应用于各行各业，如能源、石化、水利、化工、制药、食品等行业。

常用的阀门种类有很多，这篇文章将介绍一些常见的阀门种类及其特点。

1.截止阀截止阀是最常见的阀门之一，也称作闸阀。

它广泛用于管道系统中，用于控制或切断管道中的流体。

它的结构简单，使用方便，有很好的密封性和流阻小的特点。

它通过提升或降低阀闸，来控制流体介质的通断，因此又称为提升式密封阀。

2.球阀球阀是一种旋转开关阀，是流体控制系统中非常常见的阀门之一。

它的主要特点是密封性好，流阻小，容易操作，传动方式多样。

它的结构是球体内开式，用于控制气体或液体的流动。

球阀具有结构简单、启闭快速、密封性好、维护简单等优点。

3.蝶阀蝶阀是一种旋转式阀门，其结构由一对对称的金属板片和一个轴心构成。

蝶阀的特点是结构紧凑，操作功能简单，结构简单，使用寿命长。

蝶阀广泛用于化工、水处理、食品加工、燃气管道等领域中，被用于许多应用中，如食品加工和石油管道。

4.止回阀止回阀是一种用于控制单向流动的阀门，也称为倒流阀。

它通常被安装在管道上，以避免介质的逆流。

止回阀具有便于安装、简单易用、灵敏调节、防止逆流等特点。

5.调节阀调节阀是用于控制工业流体流量和压力的一种阀门。

它可以调节液体、气体或蒸汽的流量，以使工业过程达到设计参数。

调节阀可以分为手动和自动两种类型，根据调节元件的种类又可分为气动调节阀、电气调节阀和普通手动调节阀等。

6.电动阀电动阀是指通过电动机、电磁阀或其它电器装置，控制阀门开启和关闭的一种阀门。

它广泛应用于电力、化工、石油、冶金、建筑等许多行业中，因其操作方便、准确性高、可靠性强等特点，成为现代工业自动化控制中不可或缺的一部分。

7.安全阀安全阀是用于保护压力容器安全运行的一种阀门。

当工作压力超过安全阀的设置压力时，它会自动打开，释放过大压力，从而保护人员和设备的安全。

安全阀广泛应用于各种压力容器和管道系统中。

阀门种类及工作原理
阀门是一种常见的流体控制装置，通常用于控制介质的流量、压力和方向。

根据不同的工作原理和用途，阀门可以分为以下几种类型：
1. 截止阀：截止阀通过提升或降低阀芯，使阀门关闭或打开，从而控制流体的流动。

当阀芯与阀座接触时，阀门关闭，阻止流体通过；当阀芯离开阀座时，阀门打开，允许流体通过。

这种阀门适用于需要切断流体流动的场合。

2. 止回阀：止回阀用于防止流体倒流。

其工作原理是利用阀门内设置的阀瓣或阀盘，当流体的压力在一侧高于另一侧时，阀瓣被推开打开，允许流体流动；而当压力反转时，阀瓣会立即关闭，防止流体倒流。

3. 调节阀：调节阀用于根据需要调节流体的流量和压力。

它可以通过改变流体通过阀门的截面积来实现流量的调节，也可以通过改变阀门的开度来调节压力。

调节阀一般具有高精度和稳定性，适用于对流体流量和压力有严格要求的应用场合。

4. 安全阀：安全阀常用于保护设备和管道系统的安全，防止因过压或其他原因造成的事故发生。

其工作原理是当流体压力超过安全设定值时，阀门会自动打开，释放部分流体，以降低压力，保护系统的安全。

5. 泄压阀：泄压阀也是一种用于保护设备和管道系统的安全阀。

其工作原理是当系统内部压力超过设定值时，阀门会自动打开，
将超压的流体释放到低压区域，以降低压力至安全范围内。

以上是一些常见的阀门种类及其工作原理。

不同的阀门在实际应用中具有不同的特点和优势，选择适合的阀门类型有助于提高流体控制的效率和安全性。

常用阀门种类及分类阀门是一种用来调节流体流量、控制流体压力和方向的装置。

根据不同的工作原理和用途，阀门可以被分为许多种类和分类。

下面是一些常用的阀门种类及分类：1.根据工作原理分类（1）截止阀：也称为切断阀，主要用于切断或调节流体的流量。

截止阀通常采用阀盖、阀芯和阀座来控制流体的通断。

常见的截止阀有闸阀、截止阀和旋塞阀等。

（2）节流阀：节流阀通过改变流体通过阀门的截面积来调节流量的大小。

常见的节流阀有节流控制阀、调节阀和射流阀等。

（3）安全阀：安全阀用于保护系统免受过压的损害。

当压力超过安全阀所设定的值时，安全阀会自动开启，将多余的压力释放出来。

常见的安全阀有弹簧式安全阀、重锤式安全阀和电动安全阀等。

（4）反向阀：反向阀用于防止流体在管道中逆流，保持流体的单向流动。

常见的反向阀有止回阀和止回阀等。

（5）调节阀：调节阀用于准确地调节流体的流量、压力和温度。

调节阀通常配备有传感器和执行机构，可以根据设定的参数自动调节阀门的开度。

常见的调节阀有电动调节阀和气动调节阀等。

2.根据结构分类（1）旋塞阀：旋塞阀的开关部件是一个圆形或椭圆形的阀芯，通过旋转阀芯来控制流体的通断。

旋塞阀具有快速开关和良好的密封性能。

常见的旋塞阀有蝶阀和球阀等。

（2）闸阀：闸阀具有阀盖、阀板和阀座构成的截短式开关部件，通过升降阀板来控制流体的通断。

闸阀具有较大的流通能力和较小的压力损失。

常见的闸阀有平板闸阀和闸板闸阀等。

（3）截止阀：截止阀是通过阀芯在阀座上的升降来控制流体的通断的。

截止阀具有良好的密封性能和较大的切割能力。

常见的截止阀有螺旋阀和提升阀等。

（4）球阀：球阀的关闭部件是一个球体，通过旋转球体来控制流体的通断。

球阀具有快速开关、良好的密封性和较小的压力损失。

常见的球阀有浮球阀和固定球阀等。

3.根据应用场景分类（1）自控阀：自控阀是一种能够根据设定参数自动控制阀门开度的阀门。

自控阀通常配备有传感器和执行机构，可以根据流体流量、压力或温度来调节阀门的开度。

各种阀门的优缺点和适用范围在工业生产和生活中，阀门是不可或缺的设备，用于控制和调节流体介质的流量、压力和方向。

各种不同类型的阀门都有其优点、缺点和适用范围，下面将对常见的阀门类型进行详细介绍。

1.截止阀：截止阀是最常见的阀门类型，用于切断流体介质的流动。

主要优点是密封性好，能够承受高压力和高温度；缺点是流体流动阻力较大，操作力较大。

适用范围广泛，包括工业过程管线、供水管道等。

2.球阀：球阀采用球体旋转控制流体流动，具有快速开启和关闭、密封性好、流动阻力小等优点。

但球阀的缺点是可调节范围较小，不适用于精确流量控制；适用范围包括天然气管道、石油化工、水处理等领域。

3.蝶阀：蝶阀以其结构简单、体积小、重量轻、流动阻力小而成为常见的阀门类型。

其快速开闭、操作力小、适用于大口径管道等优点使其广泛应用于供水、石油、天然气、食品和制药等行业。

4.闸阀：闸阀通过闸板的升降来调节流体介质的流量，具有密封性好、流动阻力小的优点。

然而，闸阀存在关断时流体冲击大，操作不方便的缺点。

适用于液体、气体的管道系统，特别是带有固体颗粒的介质。

5.节流阀：节流阀在管道中设置结构特殊的节流装置，通过改变流体通道的截面积来调节流量。

节流阀具有调节范围广、结构简单等优点，但是存在流阻大、压力损失大的缺点。

适用范围包括加热、通风、空调系统等。

6.安全阀：安全阀是用于保护设备或管道系统在超过额定压力时减压或排放过压液体或气体的阀门。

其主要优点是操作灵活、结构简单、可靠性高；缺点是对介质要求较高、排放后需要重新调节。

适用范围包括蒸汽锅炉、压力容器等设备。

7.隔膜阀：隔膜阀采用隔膜结构，能够有效隔离流体介质与传动装置，保证介质的清洁性。

隔膜阀具有结构简单、体积小、重量轻等优点，适用于污水处理、化工等领域。

8.旋塞阀：旋塞阀通过旋转机构控制介质的流量，具有启闭快、密封性好等优点。

然而，旋塞阀存在操作力大、结构复杂的缺点。

适用于石油、化工、食品、医药等行业。

各种阀门种类和原理阀门是一种用于控制流体介质（如气体、液体等）流动的装置，广泛应用于工业、建筑、能源等领域。

根据不同的工作原理和使用场景，阀门种类繁多，下面将为大家介绍常见的几种阀门及其工作原理。

1. 止回阀：止回阀又称反流阀或非回流阀，主要用于防止介质倒流。

其工作原理是通过阀体内设有阀瓣，当介质流动的方向与阀瓣设定的流动方向相反时，阀瓣会自动关闭，阻止介质的倒流，从而起到防止反流的作用。

2. 截止阀：截止阀又称为闸阀，用于切断或调节介质流动。

其工作原理是通过活塞、阀瓣或旋塞等阀芯来控制流体的开关。

当阀芯旋转或上下移动时，与阀座之间的通道打开或关闭，从而实现流体的切断或调节。

3. 调节阀：调节阀用于根据需要调整介质流量的大小。

其工作原理是通过调节阀芯或阀瓣的升降、旋转等动作来改变阀门通道的开度，从而控制介质的流量。

4. 安全阀：安全阀用于保护设备和管道不受压力过高的损坏。

其工作原理是通过自动调节阀门开启压力的设定值，当系统压力超过设定值时，阀门会自动打开，释放过压介质，从而确保系统的安全运行。

5. 膨胀阀：膨胀阀主要用于调节和控制冷凝水系统的压力和流量。

其工作原理是通过改变阀门出口的截面积，从而调整介质的流量和压力，实现冷凝水系统的正常运行。

6. 脉动阀：脉动阀用于控制流体的脉动频率和强度。

其工作原理是通过改变阀门的开度来控制进出口之间的压力差，从而实现流体脉动的控制。

除了以上几种常见的阀门种类，根据不同的使用场景和要求，还有许多其他特殊阀门，如气动阀门、液压阀门、电动阀门等。

这些阀门在工业生产中起到关键的控制和保护作用。

在选择阀门时，需要根据介质的性质、工作压力、流量要求等因素综合考虑，并结合实际情况选用适合的阀门种类和规格。

合理选择和使用阀门能够确保设备的安全运行，提高生产效率，降低能源消耗，具有重要的指导意义。

综上所述，阀门种类繁多，每种类型的阀门都有其独特的工作原理和应用场景。

了解不同种类阀门的工作原理和特点，选择适合的阀门对于各行各业的工程师和从业人员来说非常重要，它们对于流体控制和流程的稳定运行起到至关重要的作用。

常用各种阀门介绍阀门是一种用于控制流体流动的装置，通常用于管道系统中。

根据使用目的和工作原理的不同，阀门分为各种不同类型。

下面是常见的几种阀门类型的介绍：1.截止阀：截止阀是一种常用且简单的阀门类型。

它可以用来控制和切断流体在管道中的流动。

截止阀有一个阀瓣，当阀瓣与阀座接触时，流体流动被阻断，当阀瓣离开阀座时，流体可以通过阀门。

这种阀门适用于液体和气体的控制应用。

2.球阀：球阀是一种可以提供良好密封和快速切断流体流动的阀门。

它的结构由一个旋转的球体和两个端口组成。

当球体与端口对齐时，流体可以通过阀门，当球体被旋转时，端口被封闭，流体无法通过。

球阀通常用于高压和高温条件下的应用。

3.蝶阀：蝶阀是一种由金属或橡胶制成的圆盘，固定在管道中以控制流体的流动。

当蝶阀的圆盘与管道对齐时，流体可以顺利通过，当蝶阀的圆盘与管道垂直时，流体被切断。

蝶阀结构简单、操作方便，常用于水处理和污水处理领域。

4.止回阀：止回阀可以防止流体逆流，只允许单向流动。

它具有一个内部装置，当流体流向正确的方向时，这个装置会打开，允许流体通过；当流体逆流时，装置会关闭，阻止流体通过。

止回阀广泛应用于泵站、排污系统和供水系统等领域。

5.调节阀：调节阀可以根据需要调整流体流动的速度和压力。

调节阀结构复杂，通常由阀体、阀座和阀瓣组成。

通过改变阀瓣的位置，可以控制流体流动的速度和压力。

调节阀广泛应用于工业生产和流程控制等领域。

6.安全阀：安全阀是一种用于保护设备和系统的装置，当压力超过预设值时，安全阀会打开，释放部分流体，以保持设备和系统的安全运行。

安全阀适用于蒸汽系统、压缩空气系统和气体管道等。

7.电磁阀：电磁阀是一种通过电磁力控制流体流动的阀门。

它由一个线圈和一个阀体组成，当电流通过线圈时，产生磁场，使阀体打开或关闭。

电磁阀通常用于自动控制系统和流体传输系统等应用。

以上介绍了常见的几种阀门类型及其应用领域。

不同类型的阀门具有不同的特点和功能，根据需要选择适当的阀门可以有效控制流体流动，确保管道系统的正常运行。

常用的阀门种类阀门是一种在液体、气体和固体输送管道中调节流量、压力或方向的装置。

阀门作为管道的控制元件，在工业自动化控制中起着重要的作用。

随着工业技术的进步和应用范围的扩大，阀门不断推陈出新，种类繁多，不同的工况需求也需要不同种类的阀门来满足。

本文将介绍一些较常见的阀门种类。

一、截止阀截止阀是一种用于切断流体流动的阀门，通常用于控制介质（气体、液体和蒸汽等）的流量以及使介质流动方向改变。

它具有结构简单、使用方便、密封性好等优点。

一般使用黄铜、钢、铸铁、铸钢等材料来制造。

二、球阀球阀是一种使用球体作为阀门来控制流量的阀门，具有结构紧凑、密封性好、操作轻便等优点。

这种阀门的密封材料一般为PTFE、聚四氟乙烯、丁晴橡胶等。

三、蝶阀蝶阀是一种使用蝶形装置作为阀门来调节介质流量的阀门，具有结构简单、体积小、重量轻等优点。

一般常用于清洁润滑剂、废水、洗涤剂和食品等行业。

它的密封性能较好，开度范围大。

四、止回阀止回阀也叫反向阀，它是一种用于控制介质单向流动的阀门，能够有效地防止介质反向流动和水锤现象的产生。

它的结构比较简单，适用于各种行业。

在防止管道中水锤现象上有效果。

五、调节阀调节阀是一种用于调节介质流量的阀门，具有流量调节准确、操作简便等优点。

在各种工业领域使用广泛，它的操作有手动和自动两种方式。

常用的有角式调节阀、直通式调节阀、直通差压式调节阀等。

六、安全阀安全阀是一种用于防止载体系统在超压情况下破坏设备和威胁使用安全的，自动放压的阀门。

安全阀通常用于蒸汽、空气和气体管道中，也可用于液体管道中。

它的制造标准需在技术文献GB/T12242-2005《安全壳体与密封面标准》中规定。

七、膜片阀八、节流阀节流阀是一种用于控制流量的阀门，其特点是控制介质的流量和速度，使介质在管道中形成一定的压差。

这种阀门的应用范围广泛，从食品、酿造、医药、轻工业到石油、化工、热力等行业都有广泛的应用。

九、旋塞阀旋塞阀也叫偏心旋塞阀，是一种用于调节流量的阀门。
