热流道系统简述
热流道系统是一种新型注塑工艺系统，它控制和维持熔体塑料在合适状况下顺利从注塑机主进料嘴直接到达型腔。
热流道系统的优点：
●缩短加工周期，提高效率。
●代替冷浇道，从而不产生料把（水口料），无需再粉碎。
●提高产品一致性，提高产品质量。
●改善浇口外观。
●降低产品应力，减少产品变形。
●采用阀浇口，进行分步注塑，加工制造不同规格尺寸的零件系列。
●提高更多的加工过程控制，以便对注塑工艺进行精确调整。
热流道系统一般由三部分组成：主进料嘴、热分流板、热喷嘴。
有时系统含有截止阀，用于关闭浇口，提高制品表面质量，允许采用大浇口。
热流道系统关键性能要素的体现：
●精确控制熔体塑料温度，消除材料降解。
●平衡流道设计，零件型腔均匀填充。
●合适的热喷嘴规格尺寸保证熔体的顺利流动和型腔充分填充。
●正确浇口结构与尺寸，保证型腔充分填充，针阀式浇口及时关闭。
从而减少流
延，缩短注塑周期。
●流道无死角区域，保证快速换色，防止材料降解。
●使压力损失降到最低。
●保压时间合理。
注塑模具热流道（实用版）目录一、注塑模具热流道的概念和分类1.1 热流道的定义1.2 热流道的分类二、热流道的工作原理和结构2.1 热流道的工作原理2.2 热流道的结构组成三、热流道的设计要点3.1 通道设计3.2 喷嘴设计3.3 温度控制设计四、热流道的应用优势和注意事项4.1 应用优势4.2 注意事项五、热流道系统的维护和故障排除5.1 维护方法5.2 故障排除正文一、注塑模具热流道的概念和分类注塑模具热流道是指在注塑模具中设置的用于引导熔融塑料从注塑机喷嘴到达模具腔体的通道。
热流道技术是注塑成型工艺的重要组成部分，能够提高生产效率、降低生产成本、提高产品质量。
根据热流道的结构和特点，热流道可以分为以下几类：1.1 热流道的定义热流道是一种特殊的注塑模具结构，它通过在模具中设置加热装置，使熔融塑料在进入模具腔体之前保持熔融状态，从而实现连续注塑，提高生产效率。
1.2 热流道的分类热流道可以根据不同的结构特点进行分类，常见的分类如下：（1）单点热流道：只有一个喷嘴的热流道系统，适用于单腔模具。
（2）多点热流道：多个喷嘴的热流道系统，适用于多腔模具。
（3）顺序热流道：按照一定顺序依次开启喷嘴的热流道系统，适用于有特定要求的注塑成型工艺。
二、热流道的工作原理和结构2.1 热流道的工作原理热流道的工作原理是通过在模具内设置加热装置，将熔融塑料从注塑机喷嘴引入模具腔体。
在热流道系统中，熔融塑料在通道内保持熔融状态，从而实现连续注塑。
热流道系统可以根据需要对各个喷嘴进行独立控制，以满足不同生产工艺的要求。
2.2 热流道的结构组成热流道系统主要由以下几部分组成：（1）通道：连接注塑机喷嘴和模具腔体的通道，用于引导熔融塑料流动。
（2）喷嘴：将熔融塑料引入通道的部件，可以根据需要设置多个喷嘴。
（3）加热装置：用于加热通道，保持熔融塑料的熔融状态。
（4）温度控制系统：用于控制加热装置的温度，保证熔融塑料在通道内保持一定的温度。

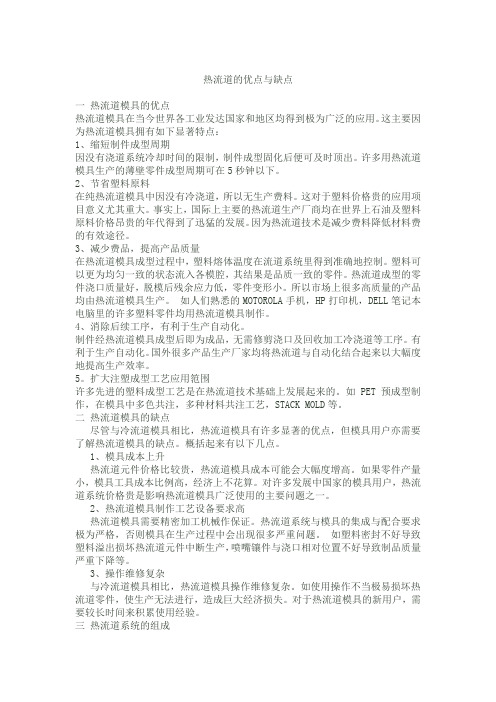

热流道的优点与缺点一热流道模具的优点热流道模具在当今世界各工业发达国家和地区均得到极为广泛的应用。
这主要因为热流道模具拥有如下显著特点：1、缩短制件成型周期因没有浇道系统冷却时间的限制，制件成型固化后便可及时顶出。
许多用热流道模具生产的薄壁零件成型周期可在5秒钟以下。
2、节省塑料原料在纯热流道模具中因没有冷浇道，所以无生产费料。
这对于塑料价格贵的应用项目意义尤其重大。
事实上，国际上主要的热流道生产厂商均在世界上石油及塑料原料价格昂贵的年代得到了迅猛的发展。
因为热流道技术是减少费料降低材料费的有效途径。
3、减少费品，提高产品质量在热流道模具成型过程中，塑料熔体温度在流道系统里得到准确地控制。
塑料可以更为均匀一致的状态流入各模腔，其结果是品质一致的零件。
热流道成型的零件浇口质量好，脱模后残余应力低，零件变形小。
所以市场上很多高质量的产品均由热流道模具生产。
如人们熟悉的MOTOROLA手机，HP打印机，DELL笔记本电脑里的许多塑料零件均用热流道模具制作。
4、消除后续工序，有利于生产自动化。
制件经热流道模具成型后即为成品，无需修剪浇口及回收加工冷浇道等工序。
有利于生产自动化。
国外很多产品生产厂家均将热流道与自动化结合起来以大幅度地提高生产效率。
5。
扩大注塑成型工艺应用笵围许多先进的塑料成型工艺是在热流道技术基础上发展起来的。
如PET预成型制作，在模具中多色共注，多种材料共注工艺，STACK MOLD等。
二热流道模具的缺点尽管与冷流道模具相比，热流道模具有许多显著的优点，但模具用户亦需要了解热流道模具的缺点。
概括起来有以下几点。
1、模具成本上升热流道元件价格比较贵，热流道模具成本可能会大幅度增高。
如果零件产量小，模具工具成本比例高，经济上不花算。
对许多发展中国家的模具用户，热流道系统价格贵是影响热流道模具广泛使用的主要问题之一。
2、热流道模具制作工艺设备要求高热流道模具需要精密加工机械作保证。
热流道系统与模具的集成与配合要求极为严格，否则模具在生产过程中会出现很多严重问题。
热流道特点及应用热流道（Hot Runner）在注塑成型中的应用越来越广泛，其特点和应用有以下几点：一、热流道的特点1. 高效节能：与传统的冷流道相比，热流道能够减少废品和能源消耗。
由于热流道中的热塑料比冷流道中的热塑料更加流动性，因此可以降低注塑机的注射压力和温度，节约电力和加热时间。
2. 生产成本低：相对于冷流道，热流道可以节省成本，在大型生产中经济效益更高。
而且，由于可以消除除料回收、冷却塔和混合设备等辅助设备，因此可以减少噪声和处理成本。
3. 可以生产高质量产品：热流道可以减少注塑成型中的焦糊、气泡和其它缺陷，因此可以生产出高质量的产品。
同时，由于热流道的温度分布更为均匀，所以可以生产出更为一致的产品。
4. 所需的压力更小：热流道中的热塑料更易流动，因此可以在较低的注射压力下实现注塑成型。
在产品热塑料中含有较大的填料或纤维时，可用于降低压力。
5. 难度系数小：热流道可以生产复杂形状的产品，而冷流道只能生产相对简单的形状。
二、热流道的应用1. 电子产品：电子产品中的外壳、按键、充电器以及电源插座等零部件都可以使用热流道进行生产。
2. 医疗设备和医疗器械：许多耐磨耐腐蚀的医疗器械可以使用热流道生产，如医用针头、注射器、口腔用具以及医疗监视仪器等等。
3. 家居用品：热流道可以生产许多常用的家居用品，如电水壶、吹风机、微波炉等厨房用品，同时也可以生产浴缸、花盆、灯具等家居装饰品。
4. 汽车零部件：热流道可以生产汽车内外装饰零部件，如仪表板、门板、座椅外壳、汽车灯具等。
总之，热流道注塑技术可以应用于各种现代工业，如家居、电子、汽车、医疗器械、航空等领域，可节约时间和成本，同时生产高质量的产品。

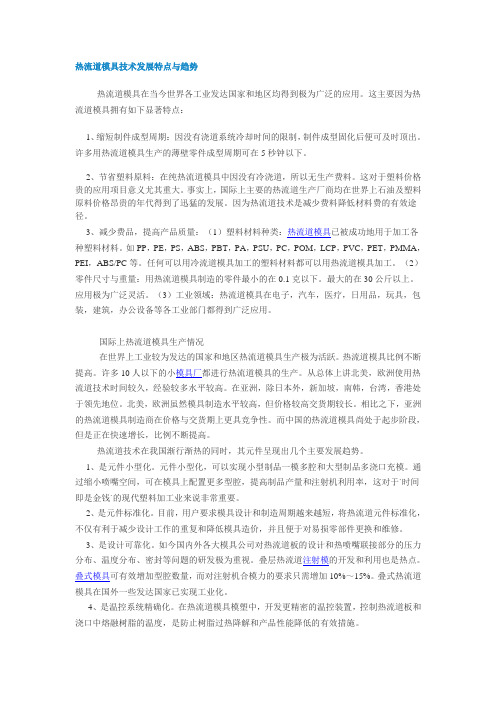

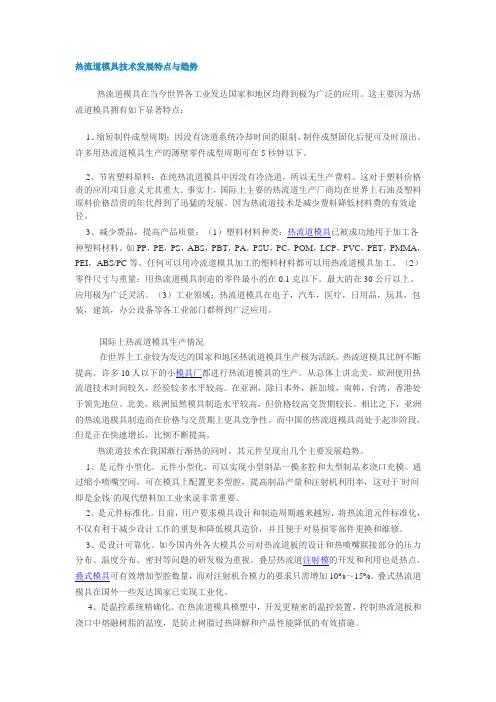

热流道模具技术发展特点与趋势热流道模具在当今世界各工业发达国家和地区均得到极为广泛的应用。
这主要因为热流道模具拥有如下显著特点：1、缩短制件成型周期：因没有浇道系统冷却时间的限制，制件成型固化后便可及时顶出。
许多用热流道模具生产的薄壁零件成型周期可在5秒钟以下。
2、节省塑料原料：在纯热流道模具中因没有冷浇道，所以无生产费料。
这对于塑料价格贵的应用项目意义尤其重大。
事实上，国际上主要的热流道生产厂商均在世界上石油及塑料原料价格昂贵的年代得到了迅猛的发展。
因为热流道技术是减少费料降低材料费的有效途径。
3、减少费品，提高产品质量：（1）塑料材料种类：热流道模具已被成功地用于加工各种塑料材料。
如PP，PE，PS，ABS，PBT，PA，PSU，PC，POM，LCP，PVC，PET，PMMA，PEI，ABS/PC等。
任何可以用冷流道模具加工的塑料材料都可以用热流道模具加工。
（2）零件尺寸与重量：用热流道模具制造的零件最小的在0.1克以下。
最大的在30公斤以上。
应用极为广泛灵活。
（3）工业领域：热流道模具在电子，汽车，医疗，日用品，玩具，包装，建筑，办公设备等各工业部门都得到广泛应用。
国际上热流道模具生产情况在世界上工业较为发达的国家和地区热流道模具生产极为活跃。
热流道模具比例不断提高。
许多10人以下的小模具厂都进行热流道模具的生产。
从总体上讲北美，欧洲使用热流道技术时间较久，经验较多水平较高。
在亚洲，除日本外，新加坡，南韩，台湾，香港处于领先地位。
北美，欧洲虽然模具制造水平较高，但价格较高交货期较长。
相比之下，亚洲的热流道模具制造商在价格与交货期上更具竞争性。
而中国的热流道模具尚处于起步阶段，但是正在快速增长，比例不断提高。
热流道技术在我国渐行渐热的同时，其元件呈现出几个主要发展趋势。
1、是元件小型化。
元件小型化，可以实现小型制品一模多腔和大型制品多浇口充模。
通过缩小喷嘴空间，可在模具上配置更多型腔，提高制品产量和注射机利用率，这对于`时间即是金钱`的现代塑料加工业来说非常重要。
热流道模具的优点热流道是一种采用加热的方式使用于注射机喷嘴到模具型腔浇口间的整个流道中的塑料一直处于加热熔融状态，并在完成注射后只需取出产品而不产生浇道凝料的先进浇注注塑系统。
熔体需流经主射嘴、分流板、热咀，最终到达模具型腔。
所以在使用过程中保证熔体在主射嘴、分流板和热咀中一直保持熔融状态并且温度均衡。
现原材料性能的不断提高，塑模在模具中所占的比例日益增大，已被广泛应用于人们日常生活中，而热流道模具以其独到的优势得到了广泛的应用。
热流道产品具有如下优点：(1)缩短制件成型周期。
由于没有流道系统，塑件的冷却时间和模具的开模行程都可缩短，从而可以缩短成型周期。
2)扩大注塑成型工艺应用范围。
随着热流道技术的完善和发展，目前热流道模具不仅可以用于成型熔融温度范围较宽的塑料。
3)消除后续工序，有利于生产自动化。
制件经热流道模具成型后即为成品，无需修剪浇口及回收加工浇道凝料等工序，有利于生产自动化，大幅度提高生产效率。
4)提高产品质量，减少废品率。
在热流道模具成型过程中，熔体温度在流道系统内得到准确控制，熔体以均匀的状态流入各模腔，从而可以得到高品质的零件，而且用热流道成型的塑件浇口质量好，脱模后残余应力低，零件变形小。
市场上很多高质量的产品均采用热流道模具生产，如手机、打印机、笔记本电脑中的许无生产废料，这对于高价格塑料原料的应用来说，项目意义尤其重大。
多塑料零件等。
5）可以延长成型周期，有利于大型的模具在注塑过程中进行加热使熔体成形延长。
热流道系统，又称热浇道系统，主要由浇口司，分流板，温控箱组成。
我们常见的热流道系统有单点热浇口和多点热浇口二种形式。
单点热浇口是用单一热浇口套直接把熔融塑料射入型腔，它适用单一腔单一浇口的塑料模具;多点热浇口是通过热浇道板把熔融料分枝到各分热浇口套中再进入到型腔，它适用于单腔多点入料或多腔模具.热流道系统的优点：1）热喷嘴采用标准化、系列化设计，配有各种可供选择的喷嘴头，互换性好。
热流道技术热流道技术是一种应用于塑料注塑领域的先进技术，通过控制热力流动实现塑料的准确注塑，提高产品的质量和效率。
近年来，随着工业化进程的不断推进，热流道技术在塑料加工领域得到了广泛的应用和发展。
热流道技术的原理是在模具中设置一套加热系统，通过控制加热器的温度和时间，使塑料在注塑过程中保持一定的温度，从而实现模具中塑料的流动和凝固。
相对于传统的冷流道技术，热流道技术具有以下几个优点。
首先，热流道技术可以提高注塑产品的质量。
传统的冷流道技术在塑料注塑过程中会产生冷却时间不均匀的问题，导致产品出现缩水、变形等质量问题。
而热流道技术通过控制塑料的温度，可以有效地解决这个问题，使得产品的质量更加稳定可靠。
其次，热流道技术可以提高注塑产品的生产效率。
由于热流道技术可以使塑料保持一定的温度，使得注塑周期大大缩短，注塑周期的缩短可以增加单位时间内的注塑产品产量，提高生产效率。
而且，热流道技术还可以减少废品产生，进一步提高生产效率和降低生产成本。
另外，热流道技术可以扩大注塑产品的设计空间。
通过控制热流道系统的温度和流动方向，可以实现复杂、微型和高精度注塑产品的制造。
相比之下，传统的冷流道技术由于冷却时间的限制，往往无法满足这些特殊要求。
最后，热流道技术还可以节约能源和原材料。
通过控制热流道系统的温度和流动速度，可以减少塑料的融化温度和注塑压力，从而节约能源和原材料。
这对于实现可持续发展和环境保护具有重要意义。
总的来说，热流道技术在塑料注塑领域具有广泛的应用前景和发展空间。
随着科技的不断进步和需求的不断增长，热流道技术将会进一步完善和推广。
同时，我们也需要不断探索和研发新的热流道技术，以满足不同行业的需求和挑战。

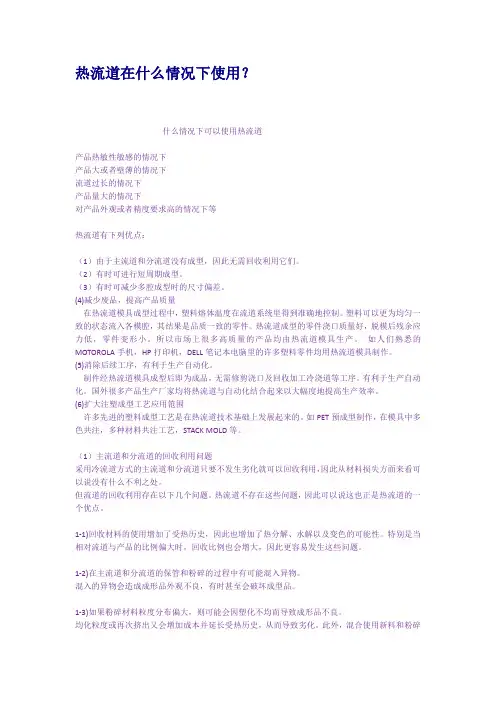

热流道在什么情况下使用？什么情况下可以使用热流道产品热敏性敏感的情况下产品大或者壁薄的情况下流道过长的情况下产品量大的情况下对产品外观或者精度要求高的情况下等热流道有下列优点：（1）由于主流道和分流道没有成型，因此无需回收利用它们。
（2）有时可进行短周期成型。
（3）有时可减少多腔成型时的尺寸偏差。
(4)减少废品，提高产品质量在热流道模具成型过程中，塑料熔体温度在流道系统里得到准确地控制。
塑料可以更为均匀一致的状态流入各模腔，其结果是品质一致的零件。
热流道成型的零件浇口质量好，脱模后残余应力低，零件变形小。
所以市场上很多高质量的产品均由热流道模具生产。
如人们熟悉的MOTOROLA手机，HP打印机，DELL笔记本电脑里的许多塑料零件均用热流道模具制作。
(5)消除后续工序，有利于生产自动化。
制件经热流道模具成型后即为成品，无需修剪浇口及回收加工冷浇道等工序。
有利于生产自动化。
国外很多产品生产厂家均将热流道与自动化结合起来以大幅度地提高生产效率。
(6)扩大注塑成型工艺应用笵围许多先进的塑料成型工艺是在热流道技术基础上发展起来的。
如PET预成型制作，在模具中多色共注，多种材料共注工艺，STACK MOLD等。
（1）主流道和分流道的回收利用问题采用冷流道方式的主流道和分流道只要不发生劣化就可以回收利用，因此从材料损失方面来看可以说没有什么不利之处。
但流道的回收利用存在以下几个问题。
热流道不存在这些问题，因此可以说这也正是热流道的一个优点。
1-1)回收材料的使用增加了受热历史，因此也增加了热分解、水解以及变色的可能性。
特别是当相对流道与产品的比例偏大时，回收比例也会增大，因此更容易发生这些问题。
1-2)在主流道和分流道的保管和粉碎的过程中有可能混入异物。
混入的异物会造成成形品外观不良，有时甚至会破坏成型品。
1-3)如果粉碎材料粒度分布偏大，则可能会因塑化不均而导致成形品不良。
均化粒度或再次挤出又会增加成本并延长受热历史，从而导致劣化。
热流道知识点总结一、热流道系统的构成热流道系统是由热流道模块、加热系统、温控系统和控制系统组成的。
其中，热流道模块包括热流道板、喷嘴、热流道阀门等部件，它们的设计和制造质量直接影响着热流道系统的稳定性和成型品的质量。
加热系统负责为塑料液体提供所需的热量，保持热流道中塑料的流动状态。
温控系统用于实时监测和控制热流道系统中的温度，确保成型品的成型质量。
控制系统则负责控制整个热流道系统的工作，包括温度调节、喷嘴开关和塑料流量控制等。
二、热流道系统的优势相比传统的冷流道系统，热流道系统具有以下几个优势：1. 减少废品率热流道系统能够有效控制塑料的流动和冷却，减少成型品的熔接线和瘤状缺陷，从而降低废品率。
2. 提高生产效率由于热流道系统能够加快塑料的冷却速度，因此可以缩短注射周期，提高生产效率。
3. 节约原材料热流道系统可以更准确地控制塑料的流动路径和充填时间，减少了对原材料的浪费，节约了生产成本。
4. 改善成型品质量热流道系统能够减少成型品内部的应力和变形，提高了成型品的质量和表面光洁度。
5. 扩大设计自由度热流道系统可根据产品的设计要求灵活调整塑料的流动路径和充填方式，提高了产品的设计自由度。
三、在塑料成型中的应用热流道技术广泛应用于各类塑料成型品的生产中，包括工业产品、电子产品、汽车零部件等。
它在以下几个方面发挥了重要作用：1. 成型品结构复杂对于结构复杂的成型品，热流道系统能够更精确地控制塑料的流动路径，保证成型品的结构完整和一致性。
2. 薄壁成型热流道系统能够加速塑料的冷却速度，使得薄壁成型更容易实现，避免了因塑料冷却不均匀而产生的熔接线和卡痕等缺陷。
3. 高精度成型对于精度要求高的成型品，热流道系统能够保证成型品的尺寸精度和表面质量，提高了成型品的可靠性和一致性。
四、热流道系统的设计和调试1. 热流道系统的设计热流道系统的设计需要根据成型品的结构和要求进行合理的布局和尺寸确定。
设计时需要考虑塑料的流动路径、冷却时间、喷嘴的布置位置等因素，以保证成型品的质量和生产效率。
