昆明理工大学信息工程与自动化学院学生实验报告（2016 —2017 学年第一学期）课程名称：生物医学电子学开课实验室：信自111 实验日期：2016.12.28一、实验目的1、掌握三运算放大器组成差动放大器的原理；2、掌握元器件参数变化对放大器性能指标的影响；3、加深对生物电信号和生物电放大器的理解。
二、实验原理三运算放大器组成差动放大器具有高共模抑制比、高输入阻抗和可变增益等一系列优点，它是目前最典型的生理参数测量用的前置放大器，且已在各类生物医学仪器中获得广泛应用。

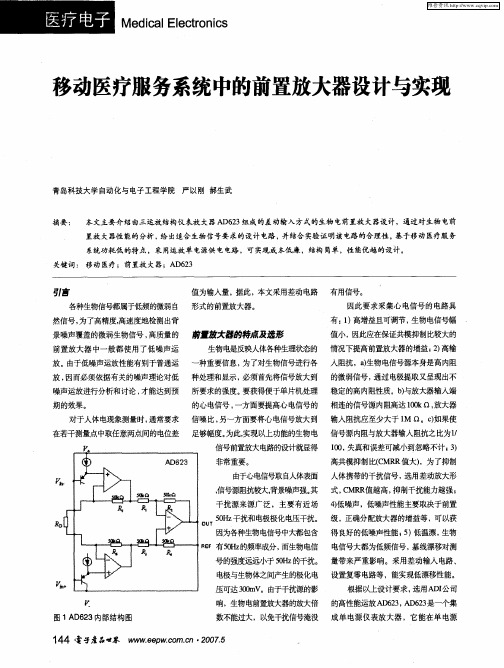

图2-1 心电图（ECG）前置放大器原理图如图2-1所示，是典型的三运算放大器组成的差动放大器，根据A1、A2、A3的理想特性，R5、R6、R7中的电流相等，得到622721511R U U R U U R U U o i i i i o -=-=- 从而导出（R6=R5）)()(217511i i i o U U R R U U -=- )()(2175022i i i U U R R U U -=- 以上二式相加得))(21()(217521i i o o U U R R U U -+=- 由于)(21810o o o U U R R U --= 则其差模增益为)21(7581012R R R R U U U A i i o d +=-= 只要调节R7，就可改变三运算放大器的增益，而不影响整个电路的对称性。
三、实验内容及步骤1、用EWB 软件按图2-1三电极心电前置放大器电路图接线、设置各元器件参数、创建电路，接入示波器、，并保存电路。
2、激活仿真电路，用示波器、万用表，观察波形、读取实验数据，并记录于表2-1中。
模拟输入 输出示波器（波形） 万 用 表 交流档 直流档正弦波100μV/50H z2.2954mV 1.7997mV0V0 1.7998mV矩形波0.1mV/50H/90%0.6985mV0.2584mV 3模拟输入输出放大倍数放大倍数计算值正弦波100μV/50Hz2.2954mV22.95234；改变R11的数值使其零点漂移最小、记录下R11的数值；将三只运算放大器改设为理想运算放大器，记录有关数据、填入表2-3。
第一章测试1.医学电子仪器是以临床诊断、治疗和康复为目标的电子仪器，其测量参数包括人体生理参数、生化指标或者对人体的形态结构及功能成像等（）。
A:错B:对答案:B2.医学电子仪器的种类大体可以分为：生命信息监护设备、体外诊断设备和医学影像设备（）。
A:对B:错答案:A3.生物医学传感器的作用是把人体的各种生理信息转换为（）的变换装置。
A:生物信息B:电信息C:化学信息D:生理信息答案:B4.处理器是医疗仪器硬件系统运算的控制核心，是信息处理、程序运行的最终执行单元（）。
A:错B:对答案:B5.生物信号是指所有主动的、被动的、电的和非电的人体物理信息（）。
A:对B:错答案:A6.生物信号的特征包括（）。
A:噪声强B:随机性强C:信号弱D:频率低答案:ABCD7.从信号处理角度来看，生物信号属于连续、平稳随机信号（）。
A:错B:对答案:A8.为了保证被测生物医学信号不发生畸变，应尽可能减小仪器的输入阻抗（）。
A:对B:错答案:B9.生物电放大器的共模抑制比通常定义为（）。
A:差模增益B:共模增益C:共模增益与差模增益的比值D:差模增益与共模增益的比值答案:D10.在立项开发医学电子仪器的最初阶段应做好充分的产品调研（）。
A:对B:错答案:A第二章测试1.关于电容性耦合干扰的描述哪个是不正确的？（）A:避免两导线平行可以减小耦合干扰B:增大两导线之间的距离可以减小容性耦合干扰C:一个导体上的电压或者干扰成分通过分布电容使其它导体上的电位受到影响，这种现象就是电容性耦合D:使用屏蔽线时，传输信号的芯线伸出屏蔽层的长度增加可以提高抗干扰的效果答案:D2.关于接地的描述不正确的是（）A:安全接地就是保护接地B:工作接地既可以是大地电位也可以不是大地电位C:接地分为安全接地和工作接地D:安全接地是对信号电压设立基准电位答案:D3.请问下列不同材质的电阻中低频噪声最大的是哪一种（）A:阻值误差大的金属膜电阻B:合成碳质电阻器C:阻值误差小的金属膜电阻D:线绕电阻答案:B4.抑制干扰的措施有哪些（）A:为感性负载增加的耗能电路B:去耦C:接地和屏蔽D:隔离答案:ABCD5.关于噪声的描述哪些是正确的（）A:噪声电压或者噪声电流可以用一个确定的时间函数来描述B:白噪声是指在很宽的频率范围内，噪声功率谱密度为一常数C:测量系统内部噪声往往成为测量精度的限制性因素D:噪声是来自测量系统外部对被测信号产生影响的信号答案:BC6.关于低噪声放大器设计原则，下列哪些描述是正确（）A:多级放大器低噪声设计中尽量提高第一级放大器增益有利于降低放大器总的噪声B:多级放大器中第一级放大器的噪声对总的噪声影响是最大的C:放大器设计中，在有源器件负载允许的情况下尽量选择低阻值的外回路电阻有利于降低放大器的噪声D:只要选择了低噪声器件就一定能获得低噪声性能的放大器答案:ABC7.干扰和噪声是一个概念的两种说法（）A:错B:对答案:A8.电路内部固有的噪声可以用屏蔽、合理接地等方法予以消除（）A:对B:错答案:B9.导体中含有散粒噪声（）A:错B:对答案:A10.请问电容器中不包含哪种噪声（）A:低频噪声B:散粒噪声C:闪烁噪声D:热噪声答案:B第三章测试1.同相并联结构三运放前置放大器第一级输出回路里不产生共模电流，但该回路里共模电压处处相等（）A:对B:错答案:A2.三运放前置放大器中同相并联的两个运放为A1、A2，为提高三运放前置放大器的共模抑制比，一般应当选择共模抑制比高的A1、A2，A1和A2共模抑制比的对称性并不重要（）A:对B:错答案:B3.右腿驱动电路的作用是减小放大器输入端共模电压向差模的转化，从而提高放大器共模抑制比（）A:错B:对答案:A4.提高前置级共模抑制能力的常见措施有（）A:隔离技术B:屏蔽驱动技术C:设置保护电路D:右腿驱动技术答案:BD5.电气隔离通常是指浮置电路和接地电路两部分电路之间没有电气上的直接联系，通常应当包括哪几个主要部分的隔离（）A:信号通道隔离B:控制信号隔离C:模拟电路和数字电路的隔离D:电源隔离答案:ABD6.生物电放大器前置级基本要求包括（）A:低噪声B:低输入阻抗C:高共模抑制比D:低漂移答案:ACD7.有同相并联运放A1、A2和基本差动放大器A3组成的三运放电路，下列哪个描述是错误的（）A:第二级增益高有利于总的共模抑制能力的提高B:为提高三运放电路的共模抑制比，应当选择高共模抑制比的A3C:三运放放大器输入阻抗接近无穷大D:三运放两级放大器的增益分配会影响总的共模抑制比答案:A8.关于隔离级描述错误的是（）A:实现信号隔离也可以在A/D变换之后B:实现信号隔离只能在A/D变换之前C:实现电气隔离通常可以采用光电耦合和电磁耦合D:对模拟信号进行隔离时要求光电隔离器件具有很好的线性答案:B9.下列关于陷波器的描述正确的是（）A:陷波器属于带通滤波器B:陷波器属于带阻滤波器C:陷波器属于低通滤波器D:陷波器属于高通滤波器答案:B10.有关生物电放大器输入阻抗的描述哪些是正确的（）A:高输入阻抗是放大器高共模抑制比的必要条件B:被放大的信号越微弱要求放大器输入阻抗越高C:为使被测参数不发生畸变，应尽可能提高放大器输入阻抗D:放大器输入阻抗越高，放大器信号增益就越稳定答案:ABCD第四章测试1.兴奋通常是活组织在刺激作用下发生的一种可以传播的，伴有特殊电现象并能引起某种效应的反应过程（）A:对B:错答案:A2.下列关于生物电位的描述正确的是（）A:细胞膜外电位大于细胞膜内电位时，细胞处于静息状态B:兴奋细胞就是生物电信号源C:建立细胞膜内为正，膜外为负的过程称为超射D:细胞膜外电位大于细胞膜内电位时，细胞处于兴奋状态答案:ABC3.关于心电产生机理的描述哪些是正确的（）A:P波是由心房的激动所产生B:窦房结产生的兴奋最先传导到左心室C:QRS波反映左右心室的电激动过程，因此其幅度最大D:窦房结产生的兴奋同时传导到心房和心室，引起心房和心室收缩答案:AC4.关于导联的描述正确的是（）A:标准导联I、II、III属于单极肢体导联B:加压导联和单极肢体导联相比，心电波形形状不变，波形幅度增加了50% C:导联是指测量生物电信号时安放在人体体表电极放置位置和电极与放大器的连接方式D:导联就是指测量生物电信号的电极答案:BC5.对标准导联I、II、III而言，在心电的每一瞬间都有VIII=VI+VII（）A:对B:错答案:B6.下列关于心电图机中过压保护电路的描述正确的是（）A:主要保护在心电测量过程中心电图机不会受到串入的高电压引起破坏B:主要保护在心电测量过程中病人不会受到串入的高电压引起的电击危险C:过压保护电路分为高压保护、中压保护和低压保护D:既要保护在心电测量过程中病人不会受到串入的高电压引起的电击危险，又要保护在心电测量过程中心电图机不会受到串入的高电压引起破坏答案:AC7.心电图机中一定要设置导联选择器进行导联切换（）A:对B:错答案:B8.心电图机中设置时间常数电路的作用主要是防止电极极化电压造成后级放大器的饱和失真（）A:错B:对答案:B9.有关心电图机定标电路的描述正确的是（）A:定标信号还可以用于时间常数的测量B:定标电路是为了校准心电图机的灵敏度C:一般在使用心电图机之前都要对心电图机进行定标校准D:定标电路通常是给前置放大器输入1mV矩形波信号，记录纸上应当描记出幅度为10mm的矩形波答案:ABCD10.为保证患者心电测量过程中的电气安全，与前置级相连的控制信号必须经过隔离电路进行电气隔离（）A:对B:错答案:A第五章测试1.常规测量的血压通常指（）。
医学仪器原理_南京邮电大学中国大学mooc课后章节答案期末考试题库2023年1.生理系统模型中，几何相似模型属于参考答案:物理模型2.下面哪一选项医学仪器是理疗用仪器参考答案:超声雾化吸入器3.标准I导联反映的是（）和（）的电位差。
参考答案:右上肢_左上肢4.心脏起搏器的主要技术参数为参考答案:感知灵敏度_起搏频率_反拗期_起搏脉冲幅度和宽度5.心脏兴奋由窦房结传导至房室结，表现在心电图上的相应部分是参考答案:PR段6.QRS波群代表参考答案:心室除极7.可兴奋细胞受到适当刺激时，动作电位最先出现的状态是（）。
参考答案:去极化8.脑电图机一般有多组直流稳压电源,供给电路各部分。
参考答案:正确9.大脑皮层的电活动可以是自发的或诱发的。
在现代脑电图学中，根据频率与振幅的不同将脑电波分α波、β波、θ波和δ波。
参考答案:正确10.国际10-20系统的特点有：参考答案:其前后方向的测量是以鼻根到枕骨粗隆连成的正中线为准，在此线左右等距的相应部位定出左右前额点、额点、中央点、顶点和枕点_为了区分电极和两大脑半球的关系，通常右侧用偶数，左侧用奇数_电极有各自的名称，各点电极的间隔均以10%和20％来测量_按近中线的用较小的数字，较外侧的用较大的数字11.生物信息测量中测量系统对外界干扰十分敏感的原因是参考答案:被测信号是微弱信号，测试系统具有较高的灵敏度，干扰信号容易引入_工频50Hz干扰落在生物电信号频带范围之内_生物体本身属于电的良导体，难以屏蔽容易接受外部干扰_微弱信号常常被深埋在测试系统内部的噪声中12.脑电图电极的材料应选择（）参考答案:通常为银电极13.将“高频滤波”设置为30Hz，其作用是（）参考答案:滤除频率在30Hz以上的信号14.构成生物信号测量的两个基本条件分别是参考答案:抗干扰_低噪声15.关于屏蔽，下列说法正确的是参考答案:材料的总屏蔽效果等于吸收损耗、反射损耗以及有关在薄层屏蔽体上多次反射的修正的总和_用屏蔽体把干扰源包围起来,使电磁场不向外扩散,称为主动屏蔽_屏蔽体用以防止外界电磁辐射,称为被动屏蔽16.生物医学测量技术上属于强干扰背景下的低频微弱信号测量。
学习重点第一章医学仪器概述1、了解人体系统的特征、人体控制功能的特点生物信号的基本特性及生物信号的检测与处理；2、熟悉医学电子仪器的基本组成（图1-1），及各部分的主要功能；3、掌握医学仪器的主要特性（8个）；4、了解医学仪器的典型医学参数；5、熟悉医学仪器的分类；6、掌握构建生理模型的三个常用方法与对应实例：理论分析法建模、类比分析法建模、数据分析法建模。
第二章生物信息测量中的噪声和干扰1、了解干扰的引入（图2-2）；2、了解电容性耦合（图2-6至图2-8），以及减小电容性耦合的方法；3、了解电感性耦合，以及减小电感性耦合的方法；4、了解合理接地和屏蔽、以及抑制干扰的措施；5、熟悉噪声的主要类型；6、掌握Un,In参数（描述放大器噪声性能的主要参数），如何测量Un,In 参数；7、了解噪声系数的定义；熟悉最小噪声系数；8、了解多级放大器的噪声，图2-31及公式2-45；9、了解噪声性能指标，及放大电路的低噪声设计，图2-40，公式2-57；第三章信号处理第一节生物电放大器前置级原理1、了解放大器前置级需要高输入阻抗的原因；2、什么是共模抑制比；为什么放大器前置级需要高共模抑制比；3、了解低噪声、低漂移是前置放大器的重要要求；4、掌握理论分析简单差动放大电路（图3-2）的差模增益、共模增益和共模抑制比；了解该电路电阻匹配误差与放大器电路的共模抑制能力的关系；了解整个差动放大电路（图3-2）的CMRR，与电阻失配(CMRRR)和器件本身(CMRRD)的关系，并通过这种关系，如何减小整个差动放大电路的CMRR；5、同相并联结构的前置放大器：如何求其差模增益、共模增益和共模抑制比；了解实现第一级放大电路的高共模抑制比并不困难的原因；了解该两级放大电路的共模抑制比主要取决于第一级的差动增益和第二级共模抑制能力的原因；5、同相串联结构的前置放大器：如何求其差模增益、共模增益和共模抑制比；了解该放大电路共模抑制能力的提高，取决于所用器件本身的共模抑制比是否相等，并受外回路电阻的匹配精度的影响；6、集成仪表放大器的结构（图3-8）、以及其增益与电阻R_G的关系；熟悉其技术参数；7、屏蔽驱动电路的目的与工作原理；8、右腿驱动电路的目的与工作原理；9、图3-14中的电气隔离；10、模拟信号的耦合转换，其目的是为了获得电气隔离后浮置电路与接地电路两端模型信号的线性转换；了解图3-17与图3-18例子中耦合电路获得良好模拟信号线性转换的原理；12、了解图2-3中各类信号需要何种滤波器才能在获得的同时，又排除各类干扰源；13、生物电放大器的通频带选择：生理放大器滤波电路的设计，给定各类滤波器电路及其工作原理（在我给的笔记里面）；第四章生物电测量仪器1、常用的生物医学电极；2、掌握心电图导联中的国际标准十二导联体系；I, II, III, aVR, aVL, aVF,V1~V6与身体上个位置电极的具体连接方式；了解Wilson中心电端；3、了解图4-24的心电图机基本结构，以及各部分的功能；4、图4-30，浮地前置放大电路中的威尔逊网络连接、导联选择共工作原理、1mV定标电路、电极脱落检测电路、时间常数电路、光电耦合电路、灵敏度选择电路等；5、图4-40，电源电路中的整流电路、充电及充电指示电路、交流供电电路、蓄电池电压指示电路、自动定时断电保护电路的工作原理等；。
填空：第一章：概述1.医学仪器主要用于对人的疾病进行和。
2.共模抑制比定义为与之比。
3.信噪比定义为与之比。
4.频率响应是指仪器保持时，允许的范围，它是衡量系统增益随频率变化的一个尺度。
5.仪器的灵敏度是指与之比。
6.从人体拾取的生物信号不仅、而且。
常见的交流感应噪声和电磁感应噪声危害较大。
一般来说，更有意义。
7.精密度是指指仪器对测量结果区分程度的一种度量。
用它可以表示在条件下所得数值的接近程度。
8.医用仪器的检测对象是人体。
应确保、、和，有时因产生的危害也是不允许的。
9.医学仪器按用途可分为两大类：和。
10.生物信号一般为、信号，常见的和危害较大。
一般来说，更有意义。
11.生物信号一般为、信号，必须尽量采取各种措施,使噪声影响减至最小。
一般来说，更有意义。
12.输入量时，输出量而上、下漂动、缓慢变化的现象称为零点漂移。
13.在医学仪器的临床应用中，操作者为医生或医辅人员，因此要求医学仪器必须、、。
14.由一个实际系统构造一个模型的任务一般包括两方面的内容：第一是第二是。
15.模型的有效性用符合程度来度量，它可分以下三个不同级别的模型有效：；；。
16.物理模型，根据其与原型相似的形式可分为如下四种类型：；；；。
17.建立生理系统数学模型的方法主要有和两种。
18.医学仪器设计步骤：；；；；；。
第二章：噪声和干扰19.干扰形成的三个条件：、与。
20.生物信息测量中干扰耦合途径有：；；；；；。
21.生物医学测量系统中的主要噪声类型是：、、。
22.信号隔离是依靠或来传送信号的。
23.通常为了统一，用放大器的固有噪声作为放大器的噪声性能指标。
24.低噪声设计的目的是减小到最低程度。
通常为了统一，用时放大器的固有噪声作为放大器的噪声性能指标。
25.所谓屏蔽泛指在两个空间区域加以，用以控制从一个区域到另一个区域的传播。
26.隔离的方法是使两部分电路，，从而切断从一个电路进入另一个电路的。
第三章：信号处理27.根据生物电信号的特点以及通过电极的提取方式，对生物电放大器前置级提出下述要求：；；、；并设置保护电路。
《生物医学传感器与检测技术实验》教学大纲张日欣李元斌一、课程名称：生物医学传感器与检测技术实验Experiments in Biomedical Sensor & Detecting Techniques二、课程编码：0702831三、学时与学分：24/1.5四、先修课程：数字电子技术，模拟电子技术，工程生理学，电子测试与实验，生物医学测量与仪器实验。
五、课程教学目标1．本课程是生物医学工程专业的一门专业课，它应用电子技术，传感器测量技术和计算机技术，解决生物医学领域中的信号提取，检测和处理以及生物医学仪器的设计等问题；2．使学生了解典型医学仪器的原理、特点和性能指标，学习正确使用传感器，设计检测电路，掌握基本测量技术；3．为医学仪器设计奠定基础。
六、适用学科专业生物医学工程七、基本教学内容与学时安排●热敏器件及温度传感器特性实验（4学时）●压力传感器性能实验（4学时）●气敏传感器特性实验（4学时）●光电式脉搏探测器（4学时）●ECG前置放大器（4学时）●陷波器仿真、制作与调试（4学时）●安全隔离设计与调试（4学时）●ECG放大器的整体调试（4学时）●12导联心电工作站的原理及使用（4学时）八、教材及参考书：教材：生物医学电子技术与信号处理实验指导书,张日欣、李元斌、邹昂等自编教材，武汉：华中科技大学教材科，2004年9月参考文献：1．生物医学检测技术讲义，杨玉星自编教材，1998年2．生物医学电子学，蔡建新，张唯真，北京大学出版社，1997年3．传感器原理与应用，黄贤钨，电子科技大学出版社，1999年4．生物医学测量，陈延航，人民卫生出版社，1986年5．医学物理，刘普和，人民卫生出版社，1986年6．医学仪器-应用与设计，约翰G.韦伯斯特，新时代出版社，1985年7．Protel 98 for windows电路设计应用指南，程凡等，人民邮电出版社，1999年九、考核方式实验报告+实践表现《生物医学测量与仪器实验》教学大纲张日欣李元斌一、课程名称：生物医学测量与仪器实验Experiments in Biomedical Measure and Instrumentation二、课程编码：三、学时与学分：16/1四、先修课程：数字电子技术，模拟电子技术，工程生理学，电子测试与实验。
摘要本课题主要设计一个基于Atmega16的家用心电监测仪的研究设计。
根据人体心电信号的特征，设计心电信号采集系统，完成实时心电监测的功能。
本系统通过硬件电路实现了对心电信号实时的采集和处理，并将模拟的心电信号转换成数字信号送入主控单元，从而实现了心电信息的实时显示、存储、打印、报警等功能。
本设计选用具有低功耗的16位单片机Atmega16作为中央处理系统，通过心电传感器，从人体连续取得心电信号，经过专门的信号处理电路进行处理后送入中央处理系统，中央处理系统通过分析、处理，检测出病人的心电信号，并与正常的心电信号比较，对采集的心电信号进行实时分析、检测及记录，并选取大容量Flash存储器对采集处理后的心电信号进行存储。
同时，监测仪带有液晶显示器，能实时显示所检测的心电信号。
当病人出现紧急的心电症状时，其特有的报警功能可以及时的发出报警，便于及时的对病人进行救治。
该系统还可以打印出心电波形供医务人员分析病情时参考，及时准确的采取治疗措施，制定治疗方案。
该监测仪能长期、连续、可靠、稳定的工作，同时还具有体积小、存储容量大、功耗低、实时显示等特点，便于随身携带，使用方便，操作简单。
关键词心电监测心电监测仪心电传感器信号处理电路Title: The design of household ECG monitorAbstractThe topics mainly based Atmega16 household ECG monitor research and design. According to the characteristics of the human ECG, design ECG acquisition system,in real-time ECG monitoring function.This system has realized through the hardware circuit to heart signal real-time gathering and processing, and will simulate the heart signal transforms the digital signal to send in the master control unit, thus has realized the function of heart information's real time display, memory, printing, alarming, etc.This design uses a low-power 16-bit microcontroller Atmega16 as the central processing system, through ECG sensor, from the human body to obtain a continuous ECG signal, by a dedicated signal processing circuit after being fed into the central processing system, the central system analysis, processing to detect the patient's ECG signal, by comparison with a normal ECG, to achieve real-time detection, analysis, selected records, select a high-capacity Flash memory to store the acquisition of the ECG. At the same time, the monitors with a LCD monitor, be able to real-time display ECG signal. When a patient have a emergency ECG symptoms, its unique alarm function can trigger a timely warning and treatment of patients timely. The system can also print out ECG waveform to provide reference for medical personnel, and timely and accurate implementation of therapeutic measures to establish treatment programs. Not only that ,the key of system design make operation simple and faster.The monitor can long-term, continuous, reliable, stable job, and has a small size, large storage capacity, low power consumption, real-time display and other features, easy to carry, easy to use, easy to operate.Keywords ECG monitoring ECG monitor ECG sensor Signal processing circuit目录摘要 ..................................................................................................................................... I Abstract ..................................................................................................................................... II 第一章绪论.. (1)1.1 本课题提出的意义和目的 (1)1.1.1本课题提出的意义 (1)1.1.2本课题提出的目的 (2)1.2心电监测仪的国内外发展现状 (3)1.3 人体心电信号的特点 (5)1.4 本课题的设计要求及研究内容 (5)1.4.1 本课题的设计要求 (5)1.4.2 本课题的研究内容 (6)第二章整体方案设计 (7)2.1系统整体方案的确定 (7)2.2各模块方案的确定 (7)第三章硬件电路的设计 (10)3.1中央处理系统的设计 (10)3.2信号采集电路的设计 (12)3.2.1心电传感器的设计 (12)3.2.2右腿驱动电路的设计 (13)3.3前置放大电路的设计 (14)3.3.1前置放大电路的要求 (14)3.3.2前置放大器的设计 (15)3.4高通滤波电路的设计 (17)3.5低通滤波电路的设计 (18)3.6 50Hz陷波电路的设计 (19)3.7后置放大电路的设计 (21)3.8 A/D转换电路的设计 (22)3.9打印电路的设计 (25)3.10存储器的设计 (27)3.11显示电路的设计 (28)3.12键盘电路的设计 (29)3.12.1按键开关的抖动问题 (30)3.12.2键盘与单片机的连接 (30)3.13报警电路的设计 (32)3.14稳压电源电路的设计 (32)3.14.1稳压电源的组成 (32)3.14.2电源电路的设计 (33)第四章软件设计 (35)4.1软件设计的要点 (35)4.1.1相邻两个心电波间隔时间的取得 (35)4.1.2瞬时心率值的存储方式 (35)4.1.3心率值的显示方式 (35)4.1.4报警的处理方法 (35)4.1.5打印的波形和数据 (36)4.2系统部分程序设计 (36)4.2.1主程序的设计 (36)4.2.2数据采集子程序的设计 (37)4.2.3数据显示子程序的设计 (38)4.2.4打印子程序的设计 (39)4.2.5存储子程序的设计 (40)结论 (42)致谢 (43)参考文献 (44)第一章绪论1.1本课题提出的意义和目1.1.1本课题提出的意义生物电现象是生命活动的基本属性，它几乎在机体的一切生命过程中都伴随生物电的产生。
1. 心电放大器实现隔离级设计，需采用电磁耦合和A．光电耦合B．电容耦合C．电气耦合D．以上都不是2. 医学仪器的工作方式，按获得测量值的性质可分为____________工作方式。
A．直接和间接B．实时和延时C．间断和连续D．模拟和数字3. 医学仪器与其他仪器相比较，其特殊性在于_________的特殊性和生物信息的特殊性。
A．灵敏度调节B．噪声C．人体检测D．安全要求4. 心电图测量的导联数一般有__________。
A．1B．2C．6D．125. 心电图测量时的aVR导联属于（）。
A．单极胸导联B．双极胸导联C．单极加压肢体导联D．双极加压肢体导联6. 通常所说的三运放电路指的是_____________电路。
A．反相并联差分放大器B．同相并联差分放大器C．同相串联差分放大器D．反相串联差分放大器7. 衡量生物电放大器共模干扰信号抑制能力的一个重要指标是A．CMRRB．输入阻抗C．放大倍数D．输出阻抗8. 为保障人体的安全，通常将连接患者的放大器输入级（应用部分）与放大器后级完全隔离。
因此，现代生物电放大器都采用____________。
A．三运放电路B．高压保护电路C．右腿驱动电路D．隔离放大器9. 以下哪项描述是正确的？__________A．浮地电源直接由实地电源提供B．浮地电路和实地电路物理上完全隔离C．浮地电源和实地电源的参考点是等电位的D．实地电源由AC提供，浮地电源由DC提供10. 心电图五个波P、Q、R、S、T中基波频率最高的是__________。
A．P波B．QRS波C．T波D．U波11. 以下不是心电图机设计中常用的提高CMRR技术___________。
A．屏蔽驱动B．电源浮置C．叠加平均D．右腿驱动12. 心电图机中的肌电滤波器实际上是_________。
A．低通滤波器B．高通滤波器C．带阻滤波器D．带通滤波器13. 按检测参数分类，便携式监护仪属于________。
南方医科大学本科专业教学大纲医学电子仪器原理与设计Medical Electronic Instrumentation Principle and Design适用专业：生物医学工程专业（医学影像工程方向）（四年制本科）执笔人：余学飞审定人：卢广文学院负责人：陈武凡南方医科大学教务处二○○六年十二月课程编码：B030084一、课程简介医学电子仪器原理与设计Medical Electronic Instrumentation Principle and Design本课程适用专业为生物医学工程专业（医学影像工程方向）（四年制本科），为专业核心课，总学时90学时：其中理论72学时、实验18学时，学分4.5。
本课程的目的是使学生掌握常规医学电子仪器（包括电生理量测量仪器、血压测量仪器、监护仪器、心脏除颤和起搏仪器、高频电刀等）的基本原理、基本结构、基本电路、性能指标及电气安全标准，初步掌握医学电子类仪器的设计原则，为医学电子仪器设计、生产和维护等实际工作奠定基础。
通过实验使学生掌握医学电子仪器设计、调试、安装等过程，具备必要的技能。
本课程的先修课程为：模拟电子技术、数字电子技术、微机原理、单片机原理与接口技术，医学传感器等。
Course Description:Major:Medical Imaging EngineeringTotal hours:90,theory 72hours,experiment 18hoursCourse Credit:4.5Course objectives:By the end of this course,the student should be able to master the basic principle,basic structure and basic circuit of medical electronic instrumentations(include measurement instrument of biopotential, measurement of blood pressure,monitor ,pacemaker and defibrillator),and their performance and electric safety standard. To know the design criteria well.To establish a basis for design ,manufacture and maintenance of medical electronic devices.Prerequisite:Analog electronic technology ;Digital electronic technology;The Principle of Microcomputer; The Principle and Interface of Single-chip computer;Medical Sensor ,etc.二、教学内容与要求补充：生物医用电极【教学内容】0.1 检测电极和刺激电极0.2极化现象及其对生物电检测和电刺激的影响0.3 极化电极和不极化电极0.4 检测电极和电刺激电极0.5 微电极【教学要求】掌握电极作为生理电传感器的基本特征，极化现象生物电测量和电刺激的影响；熟悉检测电极和刺激电极的区别，刺激电极的供电极性和波形对刺激效果的影响；了解微电极的结构和基本特性。
