(完整版)设备状态监测与故障诊断技术题库(完全版)

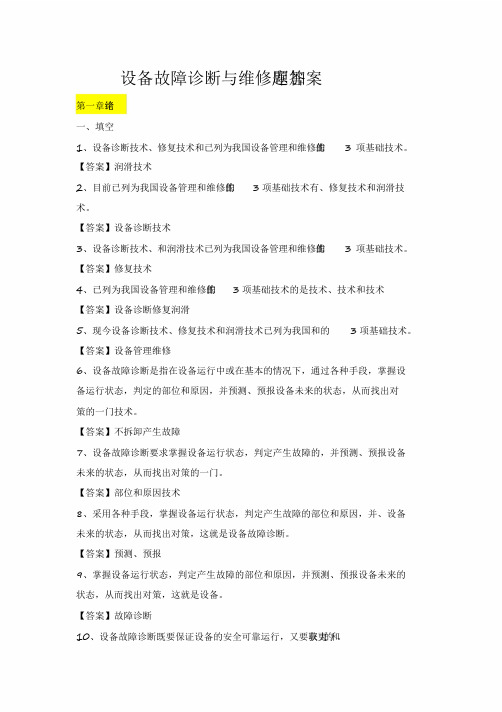

设备故障诊断与维修题库加答案论第一章绪一、填空1、设备诊断技术、修复技术和已列为我国设备管理和维修工作的3项基础技术。

【答案】润滑技术2、目前已列为我国设备管理和维修工作的3项基础技术有、修复技术和润滑技术。

【答案】设备诊断技术3、设备诊断技术、和润滑技术已列为我国设备管理和维修工作的3项基础技术。

【答案】修复技术4、已列为我国设备管理和维修工作的3项基础技术的是技术、技术和技术【答案】设备诊断修复润滑5、现今设备诊断技术、修复技术和润滑技术已列为我国和的3项基础技术。

【答案】设备管理维修6、设备故障诊断是指在设备运行中或在基本的情况下，通过各种手段，掌握设备运行状态，判定的部位和原因，并预测、预报设备未来的状态，从而找出对策的一门技术。

【答案】不拆卸产生故障7、设备故障诊断要求掌握设备运行状态，判定产生故障的，并预测、预报设备未来的状态，从而找出对策的一门。

【答案】部位和原因技术8、采用各种手段，掌握设备运行状态，判定产生故障的部位和原因，并、设备未来的状态，从而找出对策，这就是设备故障诊断。

【答案】预测、预报9、掌握设备运行状态，判定产生故障的部位和原因，并预测、预报设备未来的状态，从而找出对策，这就是设备。

【答案】故障诊断10、设备故障诊断既要保证设备的安全可靠运行，又要获取更大的和。

【答案】经济效益社会效益11、设备故障诊断既要保证设备的运行，又要获取的经济效益和社会效益。

【答案】安全可靠更大12、设备故障诊断既要保证的安全可靠运行，又要获取更大的经济效益和。

【答案】设备社会效益13、设备故障诊断的任务是监视设备的，判断其是否；预测和诊断设备的故障并消除故障；指导设备的管理和维修。

【答案】状态正常14、既要保证设备的安全运行，又要获取更大的经济效益和社会，是对设备故障诊断的基本要求。

【答案】可靠效益15、设备故障诊断的任务是监视设备的状态，判断其是否正常；和诊断设备的故障并故障；指导设备的管理和维修。

新技术专题报告学院：电子与信息工程学院班级：电气11姓名：张健康学号：120113303018设备状态监测与故障诊断技术1 前言设备状态监测与故障诊断技术是一种了解和掌握设备在使用过程中的状态，确定其整体或局部正常或异常，早期发现故障及其原因，并能预报故障发展趋势的技术。

通俗地讲，它是一种给设备“看病”的技术。

本文联系高线厂预精轧机在实际工况条件下的状态监测，以及根据采集到的振动故障信号，对高线厂预精轧机进行故障诊断，并简单介绍一下设备状态监测与故障诊断技术在高速线材轧机上的应用。

2 状态监测表1是预轧机16#锥箱轴承参数。

图2、3是2006年5月30日和6月13日测得的频谱分析图是16＃立式轧机分别在转速为610rpm和666rpm的转速下测得的，两图有明显的差异。

虽然两副频谱中显示的振动幅值都表1 预精轧机16#锥箱轴承参数轴承序号滚动体数Z 节径D（″）滚动体直径d（″）接触角α1 18 6.4961 0.8661 02 20 6.5679 0.8125 293 18 6.4961 0.88238 04 12 3.7402 0.8268 05 11 3.4449 0.8437 406 10 2.2638 0.5 30图1 预精轧立式机架锥箱结构没有进入ISO3495旋转机械的振动烈度标准危险区域，但两次测得的结果一次基波振动副值逐渐增加,且两图中二、三、四、五次谐波都有明显的突起。

证明锥箱内运转情况逐渐劣化，存在设备隐患。

由于传感器安装位置上的差异，机械振动烈度未超出ISO3495标准并不能说明设备是正常的。

因此状态监测需要每天进行记录，并要求将监测到的结果与历史记录比对，从中找出变化趋势，才能判断出真实的设备状态。

0 500 1000 1500 2000 Hz Lin图2 劣化前期频谱分析MagRMSmm/secLin 4321⑥⑤④③②①ⅢⅡⅠ0 500 1000 1500 2000 Hz Lin图3 劣化中频谱分析3 故障诊断高速线材轧机具有运转速度高、载荷变化频繁、所轧制轧件温度低的特点，设备的主要故障是主传动设备的轴承、齿轮失效故障，占了总设备故障时间的50%以上。

状态监测与诊断技术复习试题一、是非题1、利用振动监测方法分折标准判断机器健康状态时,所选用的速度参量的频率范围通常为10HZ〜1000HZ。

( V )位移传感器200~300HZ ,速度传感器10-1000HZ,加速度传感器几赫~几万赫。

2、旋转机器在利用速度测振笔进行测试时z可以分折各类故障原因、损伤程度。

(x )3、在振动测量中，传感器安装采用磁铁固定式和螺丝紧固式具有相同的振动传递特性。

(x)用手固定法:借助于检测棒，仅能用于数百赫兹的频率。

用磁铁固法：适用于1 ~2KHZ范虱用粘接剂固定法：能适用达1万HZ频率。

用绝缘螺钉固定法：频率特性最好。

4、裂纹监测中的声发射检测也是声波监测中的一种。

(x )5、在状态监测计划中应该包括所有的机器。

(x )6、三维轴向测量有助于进行机器的不对中分折。

(V )7、对设备故障进行诊断，首先应获取有关信息。

&状态监测和预知维修相同。

(x )二、选择题(可多选)1、描述一个机械系统的振动信号,其基本要素为（def ）书本421页a位移b速度c加速度d振幅e相位f周期/频率2、滚动轴承故障状态的诊断一般可以根据如下特征来判断损坏的不同阶段。

（abcde ） a最早期超声频率异常、b轴承固有频率的岀现、c频率中工作频率3倍以下密集、d轴承缺陷频率和倍频岀现、e频谱中岀现随机宽度振动a染色法、b磁粉法、c电阻法、d涡流法、e磁塞检查法、3、裂纹监测一般有以下几种方法。

（abdef）书本435页超声探伤、g射线探测法、h声发射检测法。

4、机械系统的振动分折,可以发现如下故障。

（abcdefg ）a旋转系统不平衡、b不对中、c松动、d软脚、e齿轮裂纹、f齿式弹性联轴接断裂、g交流电机定子松动。

须的全部信息，设备故障信息获取有以下几种方法。

(abed )5、良好的诊断系统首先应该能正确、全面地获取监测和诊断所必a直接观察法、b参数测定法、c磨损残余物测定、d设备性能指标测定、e效率测定法6、选择一个导致不对中的主要原因。

设备状态监测与故障诊断技术理论题库一、填空题1、设备诊断技术、修复技术和已列为我国设备管理和维修工作的3项基础技术。

1、答：润滑技术2、设备故障诊断是指在设备运行中或在基本的情况下，通过各种手段，掌握设备运行状态，判定，并预测、预报设备未来的状态，从而找出对策的一门技术。

2、答：不拆卸、产生故障的部位和原因3、设备故障诊断既要保证设备的安全可靠运行，又要获取更大的和和。

3、答：经济效益、社会效益4、的任务是监视设备的状态，判断其是否正常；预测和诊断设备的故障并消除故障；指导设备的管理和维修。

4、答：设备故障诊断阶段5、设备故障诊断技术的发展历程：感性阶段→量化阶段→诊断阶段→ (发展方向)。

5、答：人工智能和网络化6、在中或者在基本不拆卸设备的情况下，通过各种手段进行判断故障的位置等的技术叫做设备故障诊断。

6、答：设备运行7、现代设备的发展方向主要分为、连续化、、自动化等。

7、答：大型化、快速化8、设备是防止事故和计划外停机的有效手段。

8、答：故障诊断9、要求加强设备的安全监测和故障诊断的原因主要是大量生产设备的。

9、答：老化10、状态监测主要采用、测量、监测、和判别等方法。

10、答：检测、分析11、通常设备的状态可以分为、和 3种。

11、答：正常状态、异常状态故障状态12、设备的整体或局部没有缺陷，或虽有缺陷但其性能仍在允许的限度以内称为设备的。

12、答：正常状态。

13、指缺陷已有一定程度的扩展，使设备发生一定的程度变化，设备性能已经劣化，但仍能的状态。

13、答：异常状态、状态信号、维持工作14、故障状态指已较大下降，不能维持正常工作的状态。

14、答：设备性能指标15、故障从其表现状态上分为、、。

15、答：早期故障、一般功能性故障、突发性紧急故障16、设备已有故障萌芽并有进一步发展趋势的状态称为故障的。

16、答：早期故障17、设备出现“尚可勉强带病”运行的状态称为。

17、答：一般功能性故障18、设备由于某种原因瞬间发生的故障称为。

设备故障诊断练习题及答案第一章1. 设备振动状态的判别常用哪几类标准？各种判别标准如何配合使用？一般分为绝对判断标准、相对判断标准、类比判断标准三大类。

绝对判断标准是在规定的检测方法基础上制定的标准，因此必须注意适用的频率范围，必须安规定的方法进行振动检测。

适用于所有设备的绝对判断标准是不存在的，因此一般都是兼用绝对判断标准、相对判断标准和类比判断标准，这样才能获得准确、可靠的诊断结果。

第二章2. 采用振动监测方法诊断轴承和齿轮的故障时，常用什么测量参数？其振动信号各有什么基本特征？答：常用振动信号作为测量参数。

滚动轴承振动信号具有频率特征，分别为：转动频率、滚动体自转频率、滚动体公转频率、滚动体通过内圈具有一个缺陷时的冲击频率、滚动体通过外圈具有一个缺陷时的冲击频率。

齿轮振动信号具有频率特征，啮合频率、齿轮振动信号的调制、齿轮振动信号的其他成分第三章3. 如何区分机器转子的不平衡故障和不对中故障？转子不平衡故障特征是：1.主要引起径向振动，在径向上的测点频谱图有明显突出的峰值；2.转子轴心轨迹形状基本为一个园或椭圆；3.转子的进动方向为正进动；4.转子振幅对转速变化很敏感。

转子不对中故障特征：1.改变了轴承中的油膜压力；2.轴承的振动幅值随转子负荷增大而增高；3.不对中使刚性联轴节两侧的转子振动产生相位差；4.角度不对中主要引起轴向振动；5.从振动频率上看，平行不对中易激起二倍转速频率的振动，角度不对中易激起工频轴向振动。

第四章4. 试论述红外测温的基本原理。

以黑体辐射定律为理论依据，通过对被测目标红外辐射能量进行测量，经黑体标定，从而确定被测目标的温度。

第五章5. 在确定润滑油“按质换油”标准时，主要考虑润滑油的哪些理化性能指标？粘度、酸碱值、闪点、水分、机械杂质、积炭、颗粒数及油液污染综合指标等。

第六章6. 试比较油液铁谱分析技术和光谱分析技术的特点及其适用范围。

铁谱分析技术:借助于高梯度、强磁场的铁谱仪将油液中的金属磨粒有序分离出来进行分析，从而监测设备运转状态、磨损趋势、判断磨损机理。

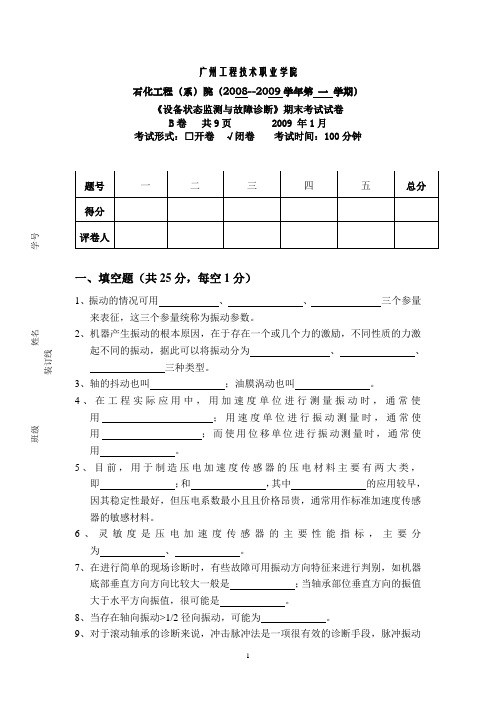

广州工程技术职业学院石化工程（系）院（2008--2009学年第 一 学期） 《设备状态监测与故障诊断》期末考试试卷B 卷 共9页 2009 年1月考试形式：□开卷 √闭卷 考试时间：100分钟一、填空题（共25分，每空1分）1、振动的情况可用 、 、 三个参量来表征，这三个参量统称为振动参数。

2、机器产生振动的根本原因，在于存在一个或几个力的激励，不同性质的力激起不同的振动，据此可以将振动分为 、 、 三种类型。

3、轴的抖动也叫 ；油膜涡动也叫 。

4、在工程实际应用中，用加速度单位进行测量振动时，通常使用 ；用速度单位进行振动测量时，通常使用 ；而使用位移单位进行振动测量时，通常使用 。

5、目前，用于制造压电加速度传感器的压电材料主要有两大类，即 ；和 ，其中 的应用较早，因其稳定性最好，但压电系数最小且且价格昂贵，通常用作标准加速度传感器的敏感材料。

6、灵敏度是压电加速度传感器的主要性能指标，主要分为 、 。

7、在进行简单的现场诊断时，有些故障可用振动方向特征来进行判别，如机器底部垂直方向方向比较大一般是 ；当轴承部位垂直方向的振值大于水平方向振值，很可能是 。

8、当存在轴向振动>1/2径向振动，可能为 。

9、对于滚动轴承的诊断来说，冲击脉冲法是一项很有效的诊断手段，脉冲振动班级___________ 姓名___________ 学号_____________ --------------------------------------------------------------装订线------------------------------------------------能量的大小取决于、两个方面。

10、随着诊断技术的发展，采用温度诊断越来越多的被人们所接受，构成温度诊断技术的主要内容包括、、、四个方面。

二、名词解释（共25分，每题5分）1、振动加速度2、自功率谱密度3、冲击脉冲振动4、齿轮啮合频率5、接触式测温三、填表（共14分，每空0.5分）四、看图识别故障（12分）下图是炼油分部重整车间苯抽提装置F601风机联轴器端轴承水平位置振动波形以及振动频谱，分析该风机的运行情况，如果存在问题，分析出现的问题，并提出解决措施。

《电气设备状态监测与故障诊断技术》复习提纲1预防性试验的缺乏之处〔P4〕答：1、需停电进展试验，而不少重要电力设备，轻易不能停顿运行。

2、停电后设备状态〔如作用电压、温度等〕与运行中不符，影响推断准确度。

3、由于是周期性定期检查，而不是连续的随时监测，绝缘仍可能在试验间隔期内发生故障。

4、由于是定期检查和修理，设备状态即使良好时，按打算也需进展试验和修理，造成人力物力铺张，甚至可能因拆卸组装过多而造成损坏，即造成所谓过度修理。

2状态修理的原理〔P4〕答：绝缘的劣化、缺陷的进展虽然具有统计性，进展的速度也有快慢，但大多具有肯定的发展期。

在这期间，会有各种前期征兆，表现为其电气、物理、化学等特性有少量渐进的变化。

随着电子、计算机、光电、信号处理和各种传感技术的进展，可以对电力设备进展在线状态监测，准时取得各种即使是很微弱的信息。

对这些信息进展处理和综合分析，依据其数值的大小及变化趋势，可对绝缘的牢靠性随似乎做出推断并对绝缘的剩余寿命做出推测，从而能早期觉察埋伏的故障，必要时可供给预警或规定的操作。

3老化的定义〔P12〕答：电气设备的绝缘在运行中会受到各种因素〔如电场、热、机械应力、环境因素等〕的作用，内部将发生简单的化学、物理变化，会导致性能渐渐劣化，这种现象称为老化。

4电气设备的绝缘在运行中通常会受到哪些类型的老化作用?(P12)答：有热老化、电老化、机械老化、环境老化、多应力老化等。

5热老化的定义〔P12〕答：由于在热的长期作用下发生的老化称为热老化。

6 什么是8℃规章?〔P13〕答：依据 V.M.Montsinger 提出的绝缘寿命与温度间的阅历关系式可知，lnL 和 t 呈线性关系，并且温度每上升 8℃，绝缘寿命大约削减一半，此即所谓8℃规章。

7在弱电场和强电场的作用下，设备绝缘的电气特性有哪些？答：〔1〕在强电场〔外施场强大于该介质的击穿强度〕下，将消灭放电、闪络、击穿等现象，这在气体中表现最为明显。

参考资料参考资料参考资料参考资料参考资料、根据给出信号的时域方波波形，作出相对应的频谱图。

、根据给出信号的时域三角波波形，作出相对应的频谱图。

参考资料参考资料、在图示的传动系统中，若主电动机M输出转速／min，试计算出第三牵伸机牵伸辊、输入轴、过桥轴的旋转频率，以及过桥轴和输入轴、过桥轴和牵伸辊之间齿轮传动的啮合频率。

若主电，试计算出第二牵伸入轴、过桥轴的旋转频率，以及轴之间齿轮传动的啮合频率。

第五章旋转机械故障诊断技术一、填空）弯曲的轴能够引起更大的。

参考资料频率表峰值编号回算频率(Hz) 计算频率(Hz) 说明1 833.33 841.01 Z3的二阶下边带2 625.0 312.84×2 倍频参考资料参考资料、一台高速铆装机的传动系统如图1所示，在监测时发现有异常噪经监视半月出现振动噪声已经严重加剧，并发现油液变得粘稠且有铁削，测得此时的振动谱图如图2所示。

试分析确定故障点，提出改进措施。

第八章其它物理诊断方法（特点略）、下图是设备状态维修方式示意图，分析该图，并在方框内填上适、根据给出信号的时域三角波波形，作出相对应的频谱图。

、在图示的传动系统中，若主电动机M输出转速min，试计算出第三牵伸机牵伸辊、输入轴、过桥轴的旋转频率，以及过桥轴和输入轴、过桥轴和牵伸辊之间齿轮传动的啮合频率。

、旋转频率、在图示的传动系统中，若主电动机M输出转速，试计算出第二牵伸机牵伸辊、输入轴、过桥轴的旋转频率，以及过桥轴和输入轴之间齿轮传动的啮合频率。

T1T 2 =1）=⨯⨯⨯⨯3523107934936363160175010.54 Hz=4030输入7.91 Hz60307228⨯⨯=1.54 Hz旋转机械故障诊断技术位移谱图速度谱图2、一台高速铆装机的传动系统如图1所示，在监测时发现有异常噪声，经监视半月出现振动噪声已经严重加剧，并发现油液变得粘稠且有铁削，测得此时的振动谱图如图2所示。

试分析确定故障点，提出改进措施。
